如何帮助保障7075六轴关节壳体同轴度≤0.01mm？

选供应商这件事，最怕的不是找不到厂家，而是你拿着图纸出去，一圈问下来，发现每个都说能做，但真正能交出你心里那个精度的人，你挑不出来。

特别是六轴关节壳体这类的零件。它不像普通方块件，车一刀铣一刀就完事。它涉及多曲面腔体、薄壁加强筋、高精度轴承安装孔，还有异形螺纹接口，材质又偏偏是7075-T6这种高强度但加工应力很难伺候的铝合金。很多搞研发的机械设计经理，图纸画得很漂亮，一到打样阶段就被同轴度卡住——明明设计是0.008mm，结果首件一上三坐标，0.025mm，直接超了三倍。

如果你也碰到过类似的情况，或者正在帮公司评估下一批壳体去哪家做，那么今天这篇文章，就是帮你把“零件特征”和“工厂能力”之间那层窗户纸捅破。我们不急着推荐谁，先帮你搞清楚，你的零件到底需要什么样的配置，然后你自然知道怎么选。

先搞清楚你的零件长什么样

在开始找加工厂之前，你手里的图纸其实已经告诉了你很多信息。关键是你能不能把这些零件特征翻译成对供应商的能力要求。

六轴关节壳体，这类零件有几个绕不开的结构特征：

• 多曲面腔体：壳体不是平直的，内部有多段弧面过渡，这对刀具的路径规划和机床的联动能力有要求。普通三轴机床很难一次装夹完成全部曲面加工，需要多次翻面或者工装辅助。而每次翻面带来的定位误差，都会直接反映到最终的同轴度数据上。所以在关节壳体这类零件上，多曲面特征直接锁定了供应商必须拥有五轴或更高阶的联动加工能力。
• 薄壁加强筋结构：为了轻量化，壳体壁厚通常只有1.5-3mm，内部还有加强筋。薄壁零件在加工时最怕颤刀，壁厚不均匀还会导致装配时电机轴卡滞，这是很多壳体返工的根本原因。你可以想象一下，电机轴在高速转动时，如果轴承座的侧壁厚度差了0.02mm，转起来就会产生偏心力，直接加速轴承磨损。所以薄壁不是简单的“能加工出来就行”，而是必须保证壁厚公差在可控范围内，这对切削参数和工装设计提出了很高要求。
• 高精度轴承安装孔：轴承孔是关节壳体的核心配合面，同轴度通常要求≤0.01mm。如果两个轴承孔不同心，装进去的电机轴运转起来很快磨损，影响到整台机器人的精度寿命。在实际生产中，很多微小的同轴度偏差并不是因为机床精度不够，而是因为工件在加工过程中受力变形，或者应力释放后尺寸发生了变化。因此，单纯靠设备精度硬扛并不够，还需要从工艺规划层面去保证孔的位置一致性。
• 异形螺纹接口与防松设计：壳体上通常有几个非标螺纹接口，用于装配传感器或管线接头，部分螺纹还有防松要求。螺纹位置度和垂直度如果超差，现场装配拧不进去或者松脱，同样是大问题。这类螺纹通常不是标准规格，需要定制螺纹铣刀或者专用丝锥，而且对底孔的加工精度要求也高。如果供应商没有成熟的螺纹加工经验，很容易在批量阶段出现滑牙或螺纹深度不合格的问题。

把这些特征列出来，你的零件画像基本就清晰了：这是一个对多轴联动能力、薄壁加工颤刀控制、直径/深度比加工精度、以及应力释放技术都有要求的精密铝合金结构件。

对照来看，普通做自动化散件的加工厂，如果只靠三轴或四轴机床，想稳定交出这样的零件，风险非常大。因为三轴机床加工曲面需要多次翻面，每一次装夹都会引入新的误差源；而四轴虽然增加了一个旋转轴，但在加工深腔和复杂倒扣结构时仍然力不从心。真正能兜住六轴关节壳体加工要求的，最少也要五轴起步。

你的零件需要什么能力配置

现在你心里有数了：这不是一个普通零件。那要找什么样的厂家才能兜得住这套要求？我们可以从几个关键维度来拆解。

五轴联动能力是硬门槛

[

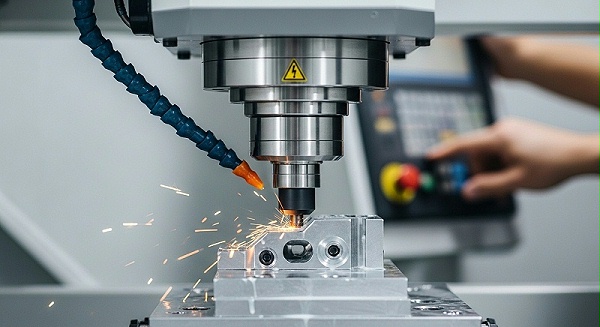

关节壳体的多曲面腔体和轴承孔，更合适能一次装夹完成。因为装的次数越多，累积的误差就越大。五轴联动机床的优势就在这里：它可以在一次装夹内，让刀具从多个角度接近工件，完成曲面、侧面、深腔甚至是底面的加工。想象一下，当你把一块7075毛坯固定在五轴机床的工作台上，机床通过BC轴的旋转调整工件姿态，刀具始终以合适的角度进行切削。整个过程不用拆工件，壳体上的所有特征——弧面、孔位、螺纹底孔、内腔加强筋——都在同一坐标系下完成。这样出来的零件，位置度的一致性天然就高。

这里有个很实在的判断方法：你去看供应商报出来的设备清单，五轴品牌和数量。如果一家厂有五台以下的五轴，还都是一些没听过的品牌，那它的加工稳定性基本经不起大批量的考验。反过来，如果有25台以上的五轴机，且主力是DMG、Mazak、Makino这类行业公认的高刚性品牌，设备定位精度能到±0.005mm，重复定位精度±0.003mm，那它在硬装上就具备了把同轴度稳定在0.01mm以内的基础。

深腔与薄壁加工经验决定了下限

很多实验室级的小厂，设备很好，但碰到深腔薄壁件照样崩。为什么？因为加工薄壁壳体不只是靠机床刚性，还要看工装设计、刀具选型和切削参数的匹配经验。

比如深腔加工深度如果到200mm，径深比超过1:8，普通刀杆伸进去就会颤刀。有经验的工艺工程师会直接换上硬质合金专用减振刀杆，利用材料的阻尼系数抑制颤振。再配合高速铣削策略，降低径向切削力，薄壁变形就能控制住。据伟迈特cnc加工的实际生产统计，在使用专用减振刀杆后，同类型深腔壳体的加工振纹明显降低，表面粗糙度从Ra1.6μm稳定在了Ra0.8μm以内。

另外，对于壁厚只有0.5-1.0mm的铝合金薄壁壳体，必须在夹具设计上增加辅助支撑，或者采用真空吸盘方案，避免切削过程中壳体被振飞或变形。伟迈特在应对这类薄壁件时，通常会设计一套随形工装，工装接触面与壳体内部型面完全贴合，再通过真空吸附将壳体牢牢固定在工装上。这种方案的好处是支撑均匀，不会像普通压板那样产生局部应力和变形。

材料与热处理能力决定寿命

7075-T6这种铝合金硬归硬，但加工后应力释放非常明显。如果你只是正常洗好拿去阳极氧化，过几天一拉尺寸，可能已经变了0.01-0.02mm。这对于同轴度要求0.008mm的零件来说，等于直接合格变废品。

要解决这个问题，必须走“粗铣留余量→人工时效去除应力→精铣”这条工艺路径。粗铣时单边留2-3mm余量，然后进入高温人工时效炉，150℃下保温4小时，充分释放材料内应力。精铣时再留0.3-0.5mm半精加工余量走一遍，最后再精加工到位。这样处理完的壳体，后续阳极氧化后的尺寸变化可以控制在0.005mm以内。

所以当你去评估供应商时，要问清楚几个关键问题：能不能做7075-T6的高温人工时效？时效的合作厂有几家？材料能不能保证100%炉号可追溯并附带MTC材质报告？时效后精铣的余量留了多少？有没有对应的内部工艺标准？

[

这些看似琐碎的问题，恰恰是决定批量稳定性的关键。因为很多小厂根本不理解7075的应力特性，粗铣完就直接上精加工，出来的零件当时检测合格，过两天尺寸就变了。一旦到了客户那边装配时才发现问题，已经来不及了。

批量交付与质量控制能力决定成本

除了硬件和工艺，还有一个同样不可忽视的维度——批量交付的稳定性。首件合格只能证明你有能力做出一个漂亮样品，但能不能做出2000个或5000个全部合格的批量，又是另一回事。

稳定的大批量交付能力，主要体现在三个方面：一是设备数量足够多，可以分摊产能，避免个别设备故障影响交期；二是有一套成熟的品质管控流程，比如首件检验、过程抽检、全尺寸出厂检测；三是工程技术人员配备充足，能在出现问题及时调整工艺参数，而不是停机等工程师出差解决。

这几项综合起来，才构成一家厂的批量交付能力。你找供应商的时候，不光要看他能不能加工出首件，还要看他有没有真实的量产数据来支撑批量稳定的承诺。

用真实案例验证：从0.025mm到0.008mm的改善过程

说完了原则，我们来看一个真实场景。这样你就能更直观地理解，这套“零件特征→能力需求”的判断框架落到实际操作中，到底是怎么解决问题的。

在2025年下半年，伟迈特cnc加工接到了一家中大型机器人主机厂的咨询。对方位于江苏苏州，工厂规模500-1000人，主营业务是协作机器人的设计与总装。他们当时正在开发一款新型号协作机器人，其中六轴关节壳体的加工遇到了麻烦。

客户场景与痛点

壳体材质是7075-T6，图纸标注同轴度要求0.008mm，首批订单2000件，要求带全尺寸检测报告交付。客户最初找了当地一家有三轴和四轴设备的加工厂做了首件，结果三坐标一测，同轴度0.025mm，直接超差三倍，深腔壁厚也不均匀，导致装配时电机轴明显卡滞，根本装不进去。客户拆开壳体检查后发现，内腔的薄壁加强筋处有明显的振纹，厚度偏差达到了0.03mm以上。这种状态的零件强行装配，电机轴转过几圈就会发热卡死，完全无法通过出厂测试。

客户这时候急了，因为机器人整机研发进度卡在壳体上，如果交期延误，整机上市就要推迟一个季度。研发经理甚至考虑过更换壳体材质，改用铸造方式，但铸造件在重量和强度上都达不到设计要求。也就是说，他们除了在CNC精密加工这条路上一走到底，没有别的选择。

[

伟迈特的流程诊断

伟迈特收到客户的图纸和首件样品后，没有马上报价，而是让工艺团队做了一次完整的DFM（面向制造的设计）评审。评审下来发现了三个问题：

1. 原厂加工方案用的是四轴分序加工，壳体需要多次装夹。重点次装夹加工一侧曲面和孔位，第二次翻转装夹加工另一侧，第三次再装夹加工螺纹孔。每一次装夹都伴随着定位基准的切换，累计误差直接杀死了同轴度。伟迈特的工程团队在评审报告中计算了一下：按照正常四轴加工精度，单次装夹定位误差约为0.005mm，三次装夹下来仅基准误差就接近0.015mm，再加上刀具磨损和件振动等因素，0.025mm的实测值几乎在意料之中。
2. 供应商没有做人工时效处理。粗铣完的壳体直接进精加工，加工应力在零件下机后慢慢释放，导致壁厚在检测时已经出现了偏差。伟迈特对首件进行应力检测后发现，壳体内部残留应力高达80MPa以上，这种高应力状态下的零件尺寸根本稳定不下来。
3. 深腔加工使用的普通钢制刀杆刚性不足。深腔加工深度达到180mm，普通刀杆伸进去就产生弹性让刀，加工时明显产生了振纹和尺寸偏移。伟迈特在二次评审时用显微镜检查了首件内腔地刀纹，发现横纹明显，说明每次切削时刀杆都在振动，这是典型的刚性不足表现。

解决方案执行流程

针对这三个问题，伟迈特的工程团队设计了一套组合方案：

重点步：改工艺路线为五轴定面加工分序

不再采用四轴多次装夹，而是直接用五轴联动机床，把粗铣和精铣分成两道独立的工序。粗铣时先去除80%的余量，精铣时再用五轴定位一次完成所有孔位和曲面加工。这样从根本上消除了多次装夹带来的误差累积。伟迈特调用了中山批量加工基地的一台DMG五轴加工中心，该设备定位精度±0.005mm，重复定位精度±0.003mm，完全能够满足同轴度0.008mm的加工需求。

第二步：增加高温人工时效工序

在粗铣完成后，壳体进入外协高温人工时效炉，严格按150℃×4h的工艺参数进行应力释放。时效完成后，伟迈特再次对壳体进行残余应力检测，结果显示应力值降到了10MPa以下，完全处于稳定状态。壳体内部应力曲线趋于稳定，再上机进行半精铣和精铣。精铣时伟迈特还采用了分层切削策略，每层切深控制在0.3mm，进一步减少切削热对工件的影响。

第三步：设计专用减振刀杆

[

针对深径比超过1:8的深腔结构，伟迈特直接为这款壳体定制了硬质合金专用减振刀杆。这种刀杆比普通钢制刀杆的阻尼高30%以上，在达到同样切削深度时，颤振幅度降低明显，加工表面粗糙度也同时得到改善。伟迈特还在刀杆上集成了内冷通道，在加工过程中直接从刀尖喷射冷却液，有效带走切削热，避免了热变形对同轴度的影响。

结果验证

首件加工完成后，伟迈特使用蔡司三坐标测量机进行全尺寸检测。同轴度实测值：0.007-0.009mm，CPK≥1.33。首批2000件一次合格率98%，比客户计划的交期还提前了3天交货。客户在收到首批壳体后，直接拉到装配线上做了整机测试。测试结果显示，电机轴转动平稳，无卡滞现象，整机噪音和振动指标均优于设计值。

客户看到全尺寸报告后，对伟迈特的工艺能力和交货速度非常认可，直接追加了5000件订单，目前该型号壳体已经进入稳定的批量交付阶段。后续伟迈特还协助客户对图纸提出了一处优化建议：将轴承安装孔的公差带适当放宽0.002mm，在不影响装配性能的前提下进一步降低了加工难度和成本。客户评估后采纳了该建议，后续批次的合格率提升到了99%以上。

这就是“先用判断框架核准工厂能力，再用真实数据验证工艺”的典型路径。

伟迈特在对应维度上的数据参照

现在你已经知道好零件需要什么配置，也看了一个完整的案例。接下来我们可以对照着伟迈特的实际情况，看看它在几个关键维度上能提供什么样的数据支撑。

这里整理了一个对比表格，你可以直接用它来评估你手头的其他供应商。

如果你正在评估供应商，可以拿着这张表，让对方逐项回答。能清晰提供以上对应数据的厂家，至少说明他在能力匹配上是懂行的。

另外，伟迈特在三地布局了14,000㎡的生产基地：深圳光明主厂5500㎡做精密打样，中山批量基地5000㎡做标准化量产，东莞3500㎡做表面处理。

[

180台CNC设备分成三个区域：打样区12台、弹性区25台（保留20%产能应对临时插单）、量产区143台。

这种分区模式的好处是，当你的壳体需要快速验证时，打样区24-48小时内就能出首件；

验证通过后，直接转入量产区大批量跑，不会因为频繁切换品种拖慢交付。

伟迈特的工程及品质人员占比超过35%，全年累计交付超过15,600款零件，连续36个月没有出现过批量退货。

这些数据背后，反映的是系统化的品质管控能力和稳定的工程服务团队。

如果你担心大批量交付时品质出现波动，伟迈特还提供了在线三坐标自动检测选项，可以对批量中的关键尺寸进行100%全检。对于同轴度要求极其严苛的零件，这项服务相当于多了一重保险。

结尾

搞六轴关节壳体的选厂，说到底就三步：先把自己的零件特征理清楚——多曲面、薄壁、高同轴、应力敏感；然后把这些特征转化成对五轴能力、深腔经验、材料处理的硬性要求；最后拿着这些要求去和供应商对表，看它能不能拿出对应的设备清单、工艺方案和量产数据。

别被那些说“什么都做”的工厂带偏。判断力，建立在你能清晰地描述自己需要什么的基础之上。如果你现在正好有一批壳体需要评估，不妨先把图纸上的几个关键尺寸标出来，再用今天讲到的几个维度，去检验你正在接触的供应商。

伟迈特的数据已经摆在上面了，它可以是你参考的基准之一，但更重要的是，你已经知道怎么去判断了。
