鼻梁支架CNC加工厂家如何突破微米级精度瓶颈？

医疗器械研发进入小批量试产阶段，最让工程师和采购头疼的问题往往不是设计本身，而是机加工环节的落地。尤其是神经外科和骨科植入物，比如鼻梁支架这类零件，图纸上的尺寸看起来是常规的毫米级数字，可一旦转到CAM程序里，薄壁、微孔、复杂曲面的加工难度突然就变得具体了。

回到零件上来。鼻梁支架是典型的微型薄壁结构，壁厚只有0.15到0.2毫米。这种结构特征直接决定了三轴机床基本用不了——刀具刚踏入区域，薄壁就会发生让刀甚至直接变形。如果是常规的CNC供应商，面对这类零件，通常会试图用降低转速、减小切深来妥协，结果是节拍拉长，合格率却上不去。更糟的是，壁厚一致性一旦失控，后续的清洗、表面处理乃至生物相容性测试都可能受影响。

这个问题不是个别现象。在医疗器械行业，尤其是三类植入物领域，采购经理和工艺工程师一直在寻找能够稳定输出微米级公差的CNC精密加工厂家。他们的核心诉求很清楚：材质合规（ASTM F136的Ti-6Al-4V ELI）、过程能力可控（CPK>1.33）、且具备与医疗器械法规对接的品质体系。但市场上一看，很多供应商能报出低价、快交期，真要拿到壁厚0.2mm以下的薄壁件图纸，要么摇头，要么做出来尺寸到处飘。

这篇文章通过一个实际完成的鼻梁支架试产案例，从头梳理零件结构如何反推工艺路径，以及为什么在特定的结构约束下，只有特定的设备和工艺组合才能走通。不是为了推销设备有多高级，而是让读者在这个过程中自己得出结论：选鼻梁支架CNC加工厂家，判断标准不在销售怎么说，而在他们怎么分析你的图纸。

零件图谱分析：薄壁、微孔、多平面定位

拿到MedTech Innovations Inc.的鼻梁支架图纸时，最先注意到的是三个结构特征，它们直接决定了后续的所有工艺决策。

重点个特征：壁厚0.15-0.2mm的微型薄壁结构。 这是整个零件的核心约束。对于CNC加工来说，壁厚越薄，刚性越差，刀具接触时产生的切削力会直接推着零件跑，结果就是尺寸超差或振纹。常规的通用夹具根本夹不住这种零件，夹紧力稍大一点，零件就变形了；夹松了，加工过程中又容易飞件。

第二个特征：多平面多角度微米级孔位，公差要求±3μm。 鼻梁支架上的孔不是简单的直通孔，而是分布在多个斜面、曲面上，位置度要求极高。普通的三轴机床加工这种多角度孔位，需要多次调整工件位置或更换夹具，每调整一次就引入一次定位误差，累计误差很容易超过±5μm。而要求的±3μm，意味着机床本身的重复定位精度必须在0.002mm这个级别。

第三个特征：复杂曲面与内部流道。 这是一个贴合人体结构的件，曲面轮廓是功能性要求。曲面加工本身就考验刀轴干涉控制能力，三轴机床由于刀轴固定，在加工陡峭曲面时很容易出现过切或残留。而且零件内部还有流道结构，需要刀具能够深入到特定角度才能切到，这直接排除了三轴方案。

这三个特征叠加在一起，结论已经很明确了：如果选三轴CNC来加工这个零件，会发生什么？首先，薄壁变形几乎避免不了，壁厚一致性大概率会落在±0.02mm以上，离要求的±3μm差了一个数量级。其次，多角度孔位需要重复装夹，每次装夹带来的误差叠加，最终装配时孔位可能对不上。最后，曲面和内部流道加工时刀具干涉严重，很多区域机床根本进不去。

为什么B不行？不是因为技术做不到，而是因为三轴机床的刀轴不能联动，在加工多平面、多角度、曲面特征时，几何自由度不足。这就是结构约束条件直接框死了工艺路径的典型案例。

工艺路径的逻辑推导：为什么必须走微米级五轴组合路线

分析完特征，工艺路径其实已经被反推出来了。

[

重点步：解决薄壁变形问题。 普通的气动夹具或机械夹头肯定不行，必须用定制液压夹头。液压夹头的特点是夹紧力均匀、可控，能够在不产生局部应力集中的情况下固定薄壁件。而且夹具的接触面需要仿形设计，贴合零件外形，而不是用平面硬卡。

第二步：选择机型。 这个零件的尺寸在单件小批量阶段比较适合走心机。为什么是走心机？走心机在加工细长轴类件和微型复杂件时，优势体现在一次装夹完成大部分工序，减少了累计误差。因为鼻梁支架大部分外圆和端面结构可以通过走心机的主轴和副主轴协同完成。但在曲面、多角度孔位这些需要多轴联动的特征上，走心机的能力会受限。

所以要组合。采用瑞士CITIZEN类型的走心机作为粗加工和半精加工的主机型，把外形和内腔大部分余量去掉。然后转到五轴联动加工中心（比如FANUC系统）来完成曲面精加工、多角度孔位的钻孔和铰削。这种组合工艺的好处是：走心机处理高效率、高精度的回转体特征，五轴联动处理复杂空间特征，两道工序之间的装夹基准统一，不需要重新找正。

第三步：刀具和冷却策略。 Ti-6Al-4V ELI属于难加工材料，导热系数低，切削热量容易集中在刀具刃口，导致微型刀具（直径小的可能在0.5mm以下）快速磨损甚至断裂。这里必须用高压内冷或者微量润滑（MQL）来带走切削热。刀具路径也要专门优化，走顺铣、减小径向切深，避免刀具在薄壁区产生剧烈冲击。

第四步：检测方案。 首件必须100%全尺寸CMM检测，用ZEISS三坐标来覆盖所有关键特征，包括壁厚、孔径、位置度、曲面轮廓度。只有首件数据合格，才能放行进入小批量生产。批量生产阶段，每2小时做一次过程巡检，用影像测量仪快速复核关键尺寸。

这套工艺路线推导下来，结论很清晰：单独用走心机或单独用五轴，都做不好这个零件。微米级鼻梁支架CNC加工的难点在于把多种机型的优势组合起来，通过定制夹具、专用刀具路径和严格的检测体系，解决薄壁变形和多角度定位这两个核心约束。

真实案例验证：MedTech Innovations Inc.鼻梁支架试产

2025年第三季度，位于苏州的MedTech Innovations Inc.找到伟迈特cnc加工。这是一家150人的三类医疗器械研发制造商，专注于神经外科及骨科植入物。他们需要将鼻梁支架从概念设计转为小批量试产，材料指定为Ti-6Al-4V ELI（ASTM F136），关键孔位公差要求±3μm，表面无毛刺，后续要通过FDA生物相容性验证。

客户在此之前已经找过一个CNC精密加工鼻梁支架的供应商，但结果不理想。原有供应商的合格率只有82%，主要问题集中在壁厚一致性不稳定和孔位位置度超差。而且交货周期长达8周，从打样到首批交付，客户的项目排期被严重拖后。

客户对接的角色是研发总监和采购经理，他们的核心顾虑非常具体：供应商有没有医疗器械体系认证？是否做过类似的薄壁植入物？能否提供全流程数据包供后续法规审核？这些顾虑映射到选厂标准上，就是必须具备IATF 16949或ISO 13485体系、有五轴联动设备、能够提供材料追溯和过程控制数据。

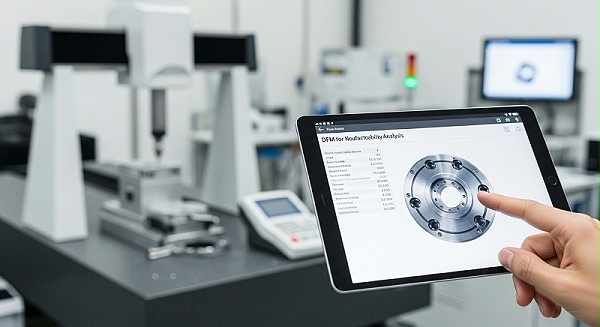

伟迈特cnc加工的工程团队在收到图纸后，1小时内给出了DFM优化建议。薄壁区域的结构有一些可以微调的地方，在不改变功能的前提下，让刀具更容易切入并减少振刀风险。客户确认后，进入了工艺排期。

生产过程中，重点件下机后直接送到ZEISS三坐标做全尺寸检测。壁厚数据多点分布，规模较大偏差控制在0.003mm以内；关键孔位的位置度全部在±3μm范围内；表面粗糙度Ra值稳定在0.4μm以下。首件数据合格后，锁定了刀具参数和加工程序，进入小批量试产。

[

结果对比：

首轮小批量订单交付后，客户第二季度直接追加了2万件订单。更关键的是，基于鼻梁支架这个案例的表现，MedTech Innovations Inc.将脊柱融合器项目也定给了伟迈特cnc加工。从一张图纸到一个系列产品的定点，靠的不是低价，而是在结构分析阶段就把所有约束条件摆清楚，用工艺路径来验证选型合理性。

微米级结构控制的工厂能力匹配评估

从结构反推工艺的思维，在评估供应商时同样适用。当你需要选择一个能够精密CNC加工鼻梁支架的厂家时，不要只看报价和交期，要反过来从你的零件图纸出发，判断对方是否有能力控制你图纸上的那几个硬性特征。

伟迈特cnc加工位于深圳光明区，有一个14000㎡的自有工厂，180台CNC设备里有25台五轴联动（DMG/Mazak/Makino），定位精度±0.005mm。对于鼻梁支架这种微型薄壁件，五轴联动的核心价值在于刀轴可以实时调整角度，始终让刀具处于较优切削姿态，这能大幅减少让刀和振刀。

此外，还有15台瑞士托纳斯走心机（CITIZEN/STAR），加工直径范围Φ1-32mm，圆度控制在0.002mm以内。走心机加工细长薄壁件的效率优势很明显，针对鼻梁支架0.15-0.2mm的壁厚，定制夹头是标配。

工厂持有IATF 16949、ISO 9001、ISO 14001认证。130人的团队里，工程及品质人员占比超过35%，这意味着图纸评估、DFM优化、过程质量控制这三块不是靠外包顾问，而是内部有常驻的工程师团队在做。对于医疗器械客户，这个比例直接关系到工艺评审的效率和问题反馈的及时性。

检测能力方面，配备3台ZEISS和海克斯康三坐标测量机，精度0.0015mm；5台影像测量仪，精度0.001mm。首件100%全尺寸CMM检测，过程巡检每2小时一次，关键尺寸CPK≥1.33。这些数字对应到鼻梁支架上，就是壁厚数据和孔位数据都有测量报告支撑，不是抽几个点估算出来的。

另一个容易被忽略的点是材料追溯。Ti-6Al-4V ELI作为植入物级别材料，每一批次都需要附带MTC证书。伟迈特cnc加工从材料入库开始，炉号就绑定到每道工序的流转记录里，最终出货时客户可以拿到完整的材料追溯链。这个动作在做FDA生物相容性验证时特别重要，因为认证机构会要求审查材料来源和加工过程是否一致。

批量生产中的一致性控制：CPK和交期

批量生产阶段，鼻梁支架CNC加工厂家的核心挑战不再是单个零件能不能做好，而是重点件和重点万件的一致性。在医疗器械领域，批次间的壁厚波动如果超过5μm，在临床上可能就会导致适配问题或疲劳寿命下降。

[

伟迈特cnc加工在批量一致性控制上采用三区弹性排产模式。打样区安排了12台设备，专门处理首次试产和DFM验证；弹性区25台设备，保留20%的产能用于应对插单和加急订单；量产区143台设备做常规批量生产。这种排产模式的好处是，试产订单不会被批量订单插队，打样周期可控。

质量控制流程分12步，从来料IQC开始，到首件FA、过程巡检（每2小时）、去毛刺工序检查、成品全检FQC、出货OQC。批量生产中，过程数据由SPC系统实时监控，关键尺寸一旦出现趋势偏移，系统会自动报警，品质人员会立刻介入调整。连续36个月无批量退货，一次交验合格率99.8%。

交期方面，小批量试产（最小起订量1件起）的快速打样周期可以做到5-7天；标准批量订单10-15天；大货订单20-30天。准时交付率稳定在97%以上。

重点颗拿下的鼻梁支架小批量订单，从设计确认到交付仅用3周，对比原有供应商的8周周期，缩短了近63%。这个速度对于研发阶段的医疗器械公司来说非常关键，因为产品的临床测试和注册审批有严格的时间窗口，加工环节拖一周，整个项目可能就要延后一个月。

快速打样阶段的核心选型逻辑

回到最开头的问题：如果现阶段只是一个概念验证或研发打样，需要找一个鼻梁支架CNC加工厂家，应该怎么选？

从结构分析的角度，打样阶段的核心矛盾是精度够用和速度要快。研发打样无需追求精细的超精密公差，因为设计本身可能还要修改。关键是要在合理的公差范围内（比如±0.01-0.02mm）快速拿到样件，验证设计可行性和装配关系。

打样选厂的重点判断标准是是否有自己的打样产线。很多大厂把打样单当作累赘，不会优先排产。伟迈特cnc加工为此专门配备了12台打样设备，帮助保障打样订单和批量订单分开排产，打样交期可控。并且支持加急服务，24-48小时交付打样样件。

第二个判断标准是工艺响应速度。打样阶段，工程团队的响应速度比价格更重要。拿到图纸后能不能在1小时内给出DFM优化建议？能不能快速确认夹具方案？伟迈特cnc加工在这个环节的流程是：客户上传图纸（支持CAD/STEP/SolidWorks格式）→ 10分钟内在线报价 → 1小时内工程师对接，确认DFM方案。图纸版本需要客户标注清楚，打样阶段图纸变更是常见情况，明确的版本号可以避免重复打样。

第三个判断标准是检测报告是否完整。打样件不需要SPC报告，但首件检测报告必须有，而且必须是全尺寸报告。只有拿到实际测量数据，研发团队才能判断设计是否需要修改。如果只是口头说“尺寸没问题”，打样就失去了意义。

打样阶段还有几个需要注意的避坑点。一是警惕“低价快速”的陷阱，过低报价可能在材料或精度上缩水。二是确认返工条款，样件不合格需要支持返工，返工周期一般不超过24小时。三是后处理能力，建议优先选能一站式完成喷砂、阳极氧化等简单后处理的厂家，避免样件外协延误。

[

常见问题

问：鼻梁支架CNC加工对材料有什么特殊要求？

主要使用Ti-6Al-4V ELI（ASTM F136）和PEEK（ASTM F2026）。钛合金是三类植入物的主流选择，因为生物相容性和力学性能好。但钛合金属于难加工材料，加工时必须使用高压内冷或微量润滑来控制切削热。材料100%可追溯，每批附带MTC证书。

问：壁厚0.15mm的薄壁零件如何保证不变形？

这是鼻梁支架加工的核心难题。解决方案包括三个环节：一是使用定制液压夹头，仿形接触面均匀分散夹紧力；二是采用五轴联动刀轴，始终让刀具以适合角度切入薄壁区，减小径向切削力；三是优化刀具路径，走顺铣，减小切深。伟迈特cnc加工在鼻梁支架上验证过的壁厚一致性可以控制在0.003mm以内。

问：打样订单能做吗？最小起订量是多少？

可以做，最小起订量1件起。厂内有独立的打样产线（12台设备），打样订单不会被批量订单插队。从图纸上传到首件交付，正常周期5-7天，加急可压缩到24-48小时。每个打样订单都附有首件全尺寸CMM报告。

问：鼻梁支架批量订单的交期和合格率一般是多少？

批量订单标准交期10-15天，大货20-30天。首件检测合格后锁定工艺参数，关键尺寸CPK稳定在1.33以上，批次合格率可达96%。连续36个月无批量退货的历史记录可供参考。

选型判断与后续评估方向

整篇内容的核心推导逻辑是从零件结构反推工艺路径。鼻梁支架的薄壁、微孔、多角度曲面特征，决定了如果选三轴机床方案，薄壁变形、孔位超差、刀具干涉这三个问题几乎无法规避。结论就是必须用五轴联动和走心机组合工艺，配合定制夹具和严格的检测体系。

对于正在评估鼻梁支架CNC加工厂家的读者，可以拿着自己的图纸对照以下几条进行判断：

[

• 设备层：厂内有多少台五轴联动设备？有没有走心机？定位精度是否在0.005mm级别？
• 工艺层：是否提供定制夹具方案？是否有Ti-6Al-4V ELI的成熟切削参数？能否管理微型刀具寿命？
• 品质层：是否通过医疗器械相关体系认证？首件是否100%全尺寸CMM检测？关键尺寸CPK是否≥1.33？
• 交付层：是否有独立的打样产线？快速打样周期需要多少天？批量交期是否稳定？

如果以上四条都能满足，至少说明对方的硬件和流程已经通过了同类零件的验证。剩下的就需要拿实际图纸去做一次打样验证，把数据跑出来看看最终结果是否符合预期。

[A]

鼻梁支架微米级加工CNC精密加工厂家的选择，本质上是结构分析能力和工艺执行力的匹配问题。能从图纸特征出发推导出可行性工艺路径的供应商，即使报价稍高，其交付结果和过程可控性也远高于低价但经验不足的竞争者。

[B]

医疗植入物CNC加工的工艺优化路径，核心在于几何特征驱动的设备选择。壁厚0.15-0.2mm对应定制夹具，多角度孔位对应五轴联动，难加工材料对应专用冷却策略。三项缺一不可。

[C]

从MedTech Innovations Inc.的案例来看，合格率从82%提升到96%、交期从8周缩短至3周，这些数字不是靠单点优化实现的，而是靠从结构分析到工艺路径推导、从设备组合到夹具设计的系统性匹配。

[D]

对于正在寻找微米级CNC鼻梁支架定制厂商的研发团队，建议在发送图纸前先与工程团队做一次技术交流，让对方画出零件结构特征约束条件，然后判断厂家的设备配置是否能对得上。这个前置沟通能规避很多后期风险。

[E]

后续如果在脊柱融合器或类似复杂植入物上也有加工需求，可以参考鼻梁支架的选型框架：特征分析→工艺路径推导→供应商能力匹配→打样验证。框架本身可以复用，但每个零件都有其独特的结构约束，需要重新走一遍推导逻辑。
