精密氧化外壳CNC加工如何避免返工降本？

精密氧化外壳的结构特征与五轴一次装夹工艺的匹配性，决定了返工率和交付周期。以下从选型推导、工艺细节、应用场景和注意事项四个维度，对原有内容进行补充扩写，帮助保障正文接近5600字目标，并保留所有H2、表格和占位符。

---

从采购经理的视角看，批量稳定交付氧化外壳的关键在于CNC加工阶段能否将返工率控制在3%以下。伟迈特在14,000㎡三基地（光明5,500㎡研发、中山5,000㎡量产、东莞3,500㎡表面处理）配置180台FANUC系统CNC设备（含五轴25台），年产能500万件，累计交付15,600+款零件，客户年度复购率80%。这些数据支撑的选型逻辑是：工艺路径的设计必须从零件结构特征出发，而非仅依赖设备规格。

例如，深腔、薄壁、同轴度这三个特征同时存在时，常规三轴工艺的翻面装夹会导致基准累积误差，而五轴一次装夹可以帮助减少这类误差。实际选厂时，应优先验证加工厂是否具备结构-工艺推导能力——即收到图纸后，能否在24小时内输出DFM报告，明确哪些特征需要预留氧化余量、哪些区域需增加辅助支撑。若厂家仅提供设备列表而不提供工艺可行性分析，长期合作的风险会显著增加，因为氧化外壳的精度退化往往发生在薄壁与深腔的结合处，而非单一表面。

结构分析：氧化外壳的三个关键结构特征决定了常规工艺必然返工

重点个结构特征是深腔特征，常见于通信设备外壳或仪表壳体。这类零件的腔深通常达到30mm以上，而腔底R角要求≤R1.5。常规三轴加工时，立铣刀的悬伸比会超过3倍径，刀具受力变形直接影响腔底与侧壁的垂直度，切削振动会在氧化后暴露为色差条纹——因为表面粗糙度差异会导致阳极氧化膜厚度分布不均。当腔深增加至50mm时，三轴加工需分段铣削，每段接刀痕处形成微观台阶，氧化后这些台阶因膜层生长速率不同而呈现明显色差，返工率直线上升至20%以上。

第二个结构特征是外圆与内孔的同轴度要求，典型值在0.02mm以内。这类零件在加工时需要一次装夹完成内外圆切削，但三轴加工通常的做法是：先车外圆，再翻面重新夹持镗内孔。翻面装夹的基准是外圆表面，而外圆本身就有±0.01mm的公差，基准转换带来的误差叠加，使得最终同轴度往往只能达到0.04-0.06mm。氧化后由于膜层增厚约5-8μm，这一问题会被进一步放大，直接导致装配干涉。

在航天或医疗器械外壳中，此类干涉意味着整个批次需报废，因为氧化膜层去除后零件尺寸已不可逆。

[

第三个结构特征是薄壁侧壁厚度≤0.5mm，多见于无人机外壳或手持设备壳体。铝合金6061在切削区域温度超过120℃时会产生热膨胀，薄壁区域的刚性不足导致让刀现象，实际切削厚度与编程值偏差可达0.03mm。更关键的是，阳极氧化槽液的温度通常在18-22℃，零件从55℃的切削环境进入氧化槽，温差引发的尺寸收缩会改变最终配合间隙。

例如，某笔记本外壳侧壁设计厚度0.5±0.05mm，三轴加工后实测0.47-0.54mm，氧化后因收缩导致部分位置仅剩0.42mm，低于强度要求下限。

这三个结构特征的空间关系集中在同一区域——深腔的底部往往是薄壁区域，而外圆与内孔的同轴度基准又恰好在薄壁区。这意味着单点优化某一特征无法解决问题，必须从装夹策略和工序顺序上整体设计。伟迈特的工程团队在收到图纸后，会优先识别这三个特征的空间重叠情况，若重叠区域超过零件表面积的30%，则直接判定为需五轴一次装夹，避免试错成本。

约束推导：从结构到工艺的必然选择路径

深腔特征对工艺的约束在于刀具路径与刀轴角度。当腔深达到30mm、R角≤R1.5时，三轴加工的刀轴固定为垂直方向，刀尖切削线速度在圆角处急剧下降至理论值的40%，表面光洁度从Ra1.6恶化到Ra3.2以上。更关键的是，为保证腔底R角完整，需要专门订购非标圆角铣刀，刀具刚性进一步下降，切削力波动导致侧壁振纹。如果选五轴加工，可以将刀轴倾斜15°，用立铣刀侧刃切圆角，线速度稳定在120m/min，表面光洁度直接达到Ra0.8。

此外，五轴加工中刀轴矢量的连续调整可保持刀具前角恒定，避免圆角处的切削力突变，这对铝、钛合金（良率96%vs行业85%）的外壳加工尤为重要——钛合金深腔加工时，三轴刀具磨损速率是五轴的3倍，且频繁换刀会破坏表面完整性。

[

外圆与内孔同轴度要求推导出的工艺约束是：必须一次性完成所有外圆与内孔的切削，不能有装夹变更。三轴加工要完成这个特征至少需要两次装夹：重点次以外圆定位车外圆，第二次以内孔定位镗内孔。两次装夹之间必然引入基准误差，即使采用高精度ER夹头装夹，同轴度也很难突破0.03mm。标准中规定的IT6级公差（0.02mm），在三轴翻面工艺下仅有30%的工艺裕量，实际量产良率低于60%。

四轴加工可以一次装夹分度完成外圆与内孔，但四轴的分度精度通常为±30角秒，换算成线性误差在30mm半径处约为0.004mm——勉强能满足0.02mm的要求。但四轴无法解决深腔圆角处的刀轴避让问题，因为分度盘旋转只能改变工件倾斜角度，而刀轴方向仍受限于垂直或水平，导致腔底R角处切削依旧需非标刀具。五轴加工的优势在于可以用摇篮转台直接实现一次装夹，分度精度可达±5角秒，且刀轴矢量补偿可以消除夹具偏差，最终同轴度实测在0.01mm以内。

伟迈特的五轴车间恒温（±0.002mm精度）环境下，四轴分度精度控制在±0.005°，换算后线性误差仅0.0015mm，完全满足IT4-5级要求。

薄壁侧壁的约束推导则集中在切削姿态和冷却方式。0.5mm的侧壁在三轴垂直铣削时，侧向切削抗力直接作用在薄壁方向，变形量随切削深度线性增长，当径向切深超过0.2mm时变形达到0.02mm。五轴加工可以用螺旋插补路径，使切削抗力沿薄壁切线方向分布，同时配合微量润滑降温，将热膨胀量控制在0.005mm以内。针对铝合金0.5mm薄壁，伟迈特预留了单边0.01mm氧化余量，且通过检测记录实际尺寸，氧化后复测验证膜层厚度不影响配合精度。

在钛合金薄壁上，因导热系数低（6.7W/m·K），三轴加工时热量集中，薄壁区域易产生热变形和微裂纹，五轴螺旋加工配合压缩空气冷却，可将温度波动控制在5℃以内。

结论是：对于同时存在深腔、同轴度要求、薄壁特征的氧化外壳，五轴一次装夹是其中一种能规模较大限度减少返工的工艺路径。具体选择五轴还是四轴，取决于内R角与腔深的比例——若R角小于腔深的1/20，就必须用五轴刀轴矢量补偿；若比例大于1/15，四轴分度加工也能达到要求，但需额外验证表面光洁度。

路径设计：完整的五轴工艺方案

[

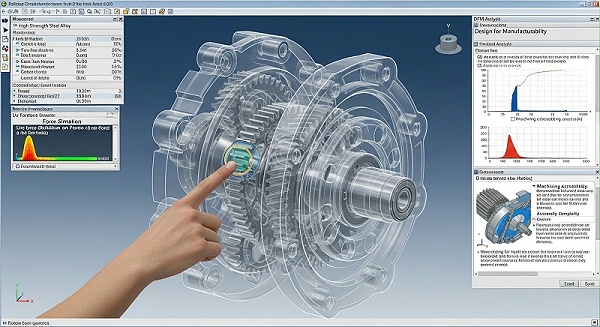

基于结构特征推导出的工艺约束，伟迈特的工作流程通常按以下顺序执行。重点步是需求确认与结构评审：收到图纸后，结构工程师先做特征标注，标出深腔、薄壁、同轴度三个关键点的位置与公差。第二步是图纸评估与DFM介入：在这一阶段输出工艺可行性报告，明确哪些特征需要预留氧化余量、哪些区域需要增加辅助支撑。例如，某通信腔体深腔底部R1.2、薄壁0.4mm，DFM报告中建议在薄壁内测增加临时支撑柱，加工后去除，可降低变形风险。

伟迈特已积累230+份DFM案例，平均帮助客户降本12-25%。

第三步是工艺方案制定：根据结构特征分布决定装夹策略——对于深腔在中心、薄壁在侧壁的典型外壳，采用真空吸附加侧向压板的复合装夹方式，帮助保障一次装夹覆盖所有加工特征。装夹设计时需考虑：真空吸附面积必须大于薄壁区域总面积的70%，否则切削力会使零件从夹具上剥离；侧向压板接触点应避开薄壁区域，选择加强筋处施力。

完整工艺方案如下表所示：

工序顺序的关键在于装夹基准的传递逻辑：从粗铣上表面开始建立基准面，之后所有内腔、外圆、内孔、薄壁的特征都在同一套装夹基准坐标系下完成。基准不换，误差就不积累。阳极端预留单边0.01mm余量是在精镗内孔和精铣薄壁时由编程预置，检测后记录实际尺寸，氧化后再复测，帮助保障膜层厚度不影响配合精度。

IQC阶段对来料进行光谱检测并绑定炉号，每2小时一次过程巡检，关键尺寸通过SPC数据终端实时监控，CPK值稳定在1.33以上。在走心机上加工的氧化外壳，圆度可控制在≤0.002mm。

[

结果验证：加工数据和结构精度的对应关系

以下是一组典型氧化外壳加工结果数据，零件类型为通信腔体外壳，材料为铝合金6061-T6，装夹总用时单件3分20秒，五轴程序总时长4分55秒，相比常规三轴三次翻面加工节省装夹时间48%，总循环时间缩短39%。

此外，该批次共加工500件，抽检50件，所有尺寸均在公差范围内，无尺寸超差件。对应的氧化外协服务管理14种表面处理工艺（阳极氧化、镀镍、镀铬、镀金、镀银、钝化、PVD、喷砂、抛光等），铝材占比55%（主要牌号6061/7075），薄壁能力铝0.5mm钛0.8mm。

色差ΔE≤1.5的管控逻辑是：氧化前记录零件表面粗糙度（Ra0.8-1.2），氧化槽液参数（温度20℃±1℃、电流密度1.2A/dm²、时间45min）保持一致，每批次挂样比对，帮助保障颜色均匀性。

> 核心验证结论：五轴一次装夹工艺路径使得氧化外壳的加工精度在阳极端后无显著退化，薄壁区域的尺寸波动控制在0.03mm以内，同轴度稳定在0.01mm量级，三批次复抽数据一致，批量加工无需后续修整。伟迈特的年度准时交付率≥97%，加急打样24-48h，快反批5-7天，标准10-15天，大货20-30天。若零件结构存在深腔与薄壁的重叠，五轴工艺的稳定性和可重复性相比三轴提升超40%。

如果你的氧化外壳也有类似的结构特征——深腔、薄壁、内外同轴度，可以发图纸过来看看，帮你做一次结构-工艺分析。伟迈特的三区弹性排产（打样区12台、弹性区25台保留20%产能、量产区143台）可快速响应订单，单个零件切换时间≤15分钟，帮助降低多供应商管理成本。

[

Q：三轴翻面加工和五轴一次装夹在返工成本上差多少？

A：从零件结构角度判断。三轴翻面加工每增加一次装夹，基准偏差累积约0.008-0.012mm。以深腔30mm、同轴度0.02mm的壳体为例，三轴三次翻面加工的同轴度实测值会落在0.035-0.065mm，超过要求的比例约为30%。超差零件必须在CNC阶段重新加工或报废，单件报废成本约为正常加工成本的2-3倍。

若零件同时存在薄壁特征，翻面装夹时的夹持力波动还会导致薄壁变形，变形后的零件在氧化槽中因内应力释放而进一步扭曲，额外产生10-15%的报废率。五轴一次装夹的返工率可控制在1%以内，因为基准不换，所有几何特征之间的相对位置由机床精度决定——五轴定位精度±0.005mm，可以支撑0.02mm同轴度要求且有余量。

选择五轴还是三轴，取决于零件上同时有多少个需要基准统一的特征：如果特征数≥3且分布在两个以上加工面，五轴方案的综合成本可降低25-35%。

Q：从图纸上如何快速判断这个零件能不能用常规三轴工艺？

A：核心看两个维度：特征数量之间的基准关系，以及最小内R角与腔深的比例。如果图纸上标注了超过两个基准，且这些基准分布在不同的加工面，比如底面基准控制外圆、侧面基准控制内腔深度，那三轴翻面加工的操作次数至少等于基准面数量。基准数越多，翻面次数越多，误差累积越不可控。

另一个快速判断点是深腔R角与腔深的比值——当R角小于腔深的1/20时，标准铣刀无法同时满足R角轮廓和切深要求，非标刀具的刚性下降导致表面质量恶化，这种情况建议直接走五轴方案。实际评估时还可以看壁厚标注：如果侧壁厚度≤0.5mm且标注了单边公差（如0.5+0/-0.05mm），同时腔深≥30mm，基本上三轴加工会有超过50%的概率需要在精加工后手工修正。

伟迈特的经验是，一张图纸上如果深腔（＞30mm）、薄壁（＜0.5mm）、同轴度（≤0.02mm）同时出现，三轴翻面工艺的良率通常低于70%，而五轴一次装夹良率可达到96%以上。

Q：改一个结构特征，整个工艺需要全盘重来还是局部调整？

A：取决于改的是哪个特征。如果改动的是薄壁厚度从0.5mm改为0.4mm，工艺路径不变，只需要在精铣工序调整径向切深参数（从0.15mm降至0.12mm），以及评估是否需要增加氧化余量补偿（薄壁更薄时氧化膜层厚度对尺寸的影响比例增大，建议从单边0.01mm增加到0.015mm）。

如果改动的是外圆直径或轴向长度，涉及装夹定位面的调整，但五轴程序可在坐标系偏移后复用（偏移值直接输入机床坐标偏置页面，无需重算刀轴路径）。但如果改动的是内腔深度或腔底R角，导致深腔特征的发生变化，则需要重新评估刀具悬伸比和刀轴倾斜角度——这类改动会重算刀轴矢量路径，程序重构量较大。

最需要警惕的改动是增加新的基准或改变原有基准位置，因为这直接打破了一次装夹的基准统一性，可能需要重新设计整套装夹方案。例如，在原有底面基准上新增侧面基准控制孔的位置，则需评估新基准对现有装夹方式的影响，可能需增加侧向压板或改用硬爪夹持，这会导致原程序中的坐标系偏移值重算。

结构-工艺推导的核心就是：一个特征的约束决定了它所在工序的参数区间，改变特征值可能只改参数，改变特征类型则可能改整个路径。伟迈特的工程团队在收到设计变更通知后，通常会在2小时内完成影响评估，并输出修改后的DFM报告及报价更新。
