四轴与五轴CNC加工中心，究竟哪个更适合你？

密封面平面度0.01mm、孔位置度0.015mm——图纸上这两个数字看起来还算常规。

但用四轴加工分两次装夹后，实测结果是0.028mm和0.03mm，两个数字都超过了公差将近一倍。

深圳一家工业压缩机制造企业的结构工程师和采购经理带着图纸和零件找到伟迈特cnc加工，问了一个很实在的问题：“这零件四轴能做，还是必须上五轴？

”问题背后藏着更本质的判断：同一个压缩机壳体，用四轴和五轴加工，关键尺寸的差异到底有多少？

伟迈特cnc加工的检测团队花了70个小时，对6件壳体做了一次系统数据采集。

结论比预想的更直接——密封面平面度差了0.018mm，位置度差了0.018mm，差异的根源不在机床主轴精度，在装夹次数。

这篇文字等于一次实验记录的公开版，看完后遇到类似的多面体、薄壁、密封件，可以省掉自己跑这次实验的时间。

检测假设：用四轴与五轴CNC加工压缩机壳体位置度差异到底有多大

正式进实验之前，团队先做了一个假设推演。

这次客户带来的零件是6061铝合金压缩机壳体，外形420×320×180mm，壁厚处薄壁位置只有3mm。

图纸要求密封面平面度0.01mm，4个安装孔位置度0.015mm，另外还有4个深孔和12个螺纹底孔需要同时完成。

从工艺逻辑上看，四轴加工需要分两次装夹：重点次装夹加工底面和前侧两个面，翻面后第二次装夹加工密封面、安装孔和剩余两个侧面。

每次找正耗时约1.5小时，翻面后的坐标系重建完全依赖基准面的接触精度。

伟迈特cnc加工之前也接过类似的多面体泵体件——三年前一批泵体，用四轴两次装夹后位置度合格率只有82%，最后补了很多人工修正工序才完成交付。

这次客户对密封性有明确的验证要求：0.5MPa气密测试不能泄漏。

密封面平面度如果控制不到0.01mm以内，漏气的风险很高。

这是客户对接时反复强调的一个关键判断节点——图纸上写了气密泄漏等级，结构工程师特意在密封面平面度处标注了重点符号。

假设成立意味着什么？

[

如果偏差确实来自二次装夹的累积误差，那么改用五轴一次装夹后，理论上应该能把密封面平面度控制在0.008mm左右，位置度稳定在0.015mm以内。

这个假设如果不成立，偏差和装夹无关，那就需要重新审查机床主轴精度或刀具路径设计。

伟迈特cnc加工从同一批毛坯中随机抽取6件，分成两组。

3件走四轴工艺线，使用HAAS VF-4立式加工中心配合YNC-170第四轴转台，分度精度标称±0.005°。

另外3件走五轴工艺线，使用DMG DMU 65摇篮式五轴加工中心，定位精度标称±0.003mm。

编程团队使用同一套CAM模型，粗加工策略也保持一致——定轴3+2快速切除90%余量——精加工路径上，五轴组采用联动绕行方案，四轴组翻面后重新对刀。

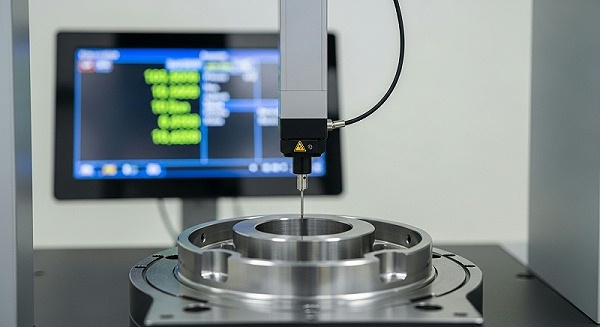

加工完成后，伟迈特cnc加工的两位测量工程师各用海克斯康Global 8106三坐标测量机和Mitutoyo轮廓粗糙度仪独立测量，每个关键尺寸测3次取中值。

现场加工中出现了一个细节：四轴组第2件翻面装夹后，操作员打表发现已加工面出现0.015mm的壁厚方向移位。这不是机床精度问题，是薄壁件在第二次夹紧时弹性变形释放。五轴组一片装夹过程中没有出现这个环节，节省的不仅是操作工时，也是消除变形风险的机会。伟迈特cnc加工的工程主管在旁边记录了这个数据点，后来在DFM报告中专门标了出来——二次装夹引入的弹性变形对薄壁件来说属于系统误差，不是靠调整刀补就能消除的。

> 假设核心：四轴二次装夹导致的位置度误差是主要不确定度来源。这个假设直接决定了实验路径——如果偏差不出在装夹环节，五轴方案的经济性和必要性都需要重新评估。

对比实验：四轴与五轴CNC加工压缩机壳体数据采集过程

实验加工在伟迈特cnc加工的打样区执行。

编程团队用同一套CAM模型，粗加工策略完全一致——定轴3+2快速切除90%余量，精加工路径区别在五轴组采用联动绕行，四轴组翻面后需重新对刀找正。

每组加工完成后，检测团队按图纸标定的14个关键尺寸进行全面检测，重点记录4项：密封面平面度、基准C到4个安装孔的位置度、B基准到侧面孔的距离公差、内孔表面粗糙度。

伟迈特cnc加工的检测室温度控制在20±1℃，零件在恒温箱中放置2小时达到热平衡后再上机测量，消除温度膨胀对铝合金件的尺寸影响。

这一点很多人容易忽略——6061铝合金线膨胀系数约23.2μm/m·℃，温差3℃对外形420mm的壳体就能产生约0.03mm的长度变化，比公差本身还大。

四轴组密封面平面度实测值分别是0.024mm、0.028mm、0.026mm，全部超出图纸0.01mm要求。

位置度规模较大一处测到0.034mm，3件平均0.030mm，超出公差0.015mm的1倍。

[

五轴组全部在公差以内：密封面平面度0.007~0.009mm，位置度0.010~0.014mm。

五轴组粗糙度0.78μm略好于四轴组0.84μm，原因是五轴加工时刀具相对密封面的切入角度更稳定，减少了振纹和刀痕。

这个粗糙度差值0.06μm虽然幅度不大，但在密封圈配合面上仍有实际影响——粗糙度超过Ra0.8μm时，密封圈的静态密封压力分布会不均匀。

差值规模较大的是密封面平面度，达到0.018mm。这个数值本身不让人意外——二次装夹导致的薄壁区变形和基准偏移集中反映在密封面上。但伟迈特cnc加工检测团队做了进一步交叉验证：把五轴组的机床坐标全部导出来，用计算机模拟翻面后的坐标系重新算一遍位置度，结果偏差值从五轴的0.012mm涨到模拟的0.028mm，说明差异确实来自装夹环节的数据偏移，与测量仪器误差无关。

模拟结果出来后，工程师又用卡尺量了四轴组零件二次装夹前后的基准孔实际位置变化，同样确认了0.015mm左右的基准偏离，和模拟方向一致。

> 结论检测：四轴与五轴的加工结果差异，不是随机波动，是系统误差。若只靠图纸判断而跳过实验验证，位置度超差的零件有高概率被误当作合格品流入装配环节。

数据分析：三个关键发现

发现一：四轴与五轴的精度差距集中在二次装夹

伟迈特cnc加工检测团队把四轴组每个件的14个尺寸全部标出来，发现一个规律：重点次装夹完成的尺寸（底面、前侧面、两个深孔）平均偏差0.010mm，第二次装夹完成的尺寸（密封面、安装孔、螺纹底孔）平均偏差0.028mm。

差值0.018mm，正好等于翻面后找正时的基准偏移量。

反过来看五轴组，所有尺寸的偏差分布是随机散布的，没有哪一侧明显偏大。

加工完成后用在线测头重新打了一遍关键点，五个面的坐标偏移都在±0.005mm以内，这个数字基本等于DMU 65自身的定位误差。

四轴组翻面找正后伟迈特cnc加工的操作员也打了几个基准孔补偿，补偿后实际偏差缩小了约0.003mm，但始终没有压到0.015mm以内。

这意味着即便操作员技术足够好，补偿能缩小1/6的偏差，剩下的5/6依然由系统误差决定——这是一个不可控的残留项。

> 最关键发现：四轴二次装夹累积误差0.018mm，直接导致密封面平面度和位置度同时超标。图纸要求关键位置度≤0.02mm以上的壳体类零件，四轴加工存在系统性误判风险——这个判断的量化依据就是0.018mm的固定偏移。

发现二：五轴一次装夹能同时控制薄壁变形

压缩机壳体最薄处3mm，典型的薄壁结构。

[

四轴翻面装夹时，第二次夹紧力约800N施加在已加工表面上，弹性变形导致壁厚方向出现0.015mm的压缩。

等松开夹具后，弹性恢复，但加工面已经被切掉了0.015mm材料，成品壁厚比图纸薄了0.015mm，密封面平面度随之变差。

五轴组采用了另一套工艺：粗铣留0.5mm余量，自然时效12小时释放应力；

精铣用螺旋顺铣减应力走刀，进给率600mm/min；

夹具改用2道真空吸盘加辅助支撑，夹紧力分布在6个点上，单点压力控制在120N以内。

加工后的在线测厚数据显示，五轴组3个件壁厚偏差±0.015mm，远好于四轴组的±0.035mm。

伟迈特cnc加工的检测人员用千分尺逐个测了3个截面6个点位，四轴组壁厚波动呈单边偏向减薄趋势，五轴组数据随机分布，说明变形被约束在吸盘支撑区域以外。

壁厚控制能力的差异，直接决定了密封面能否通过气密测试——0.5MPa压力下，0.02mm的壁厚缺口就足以造成泄漏。

压缩机壳体案例中，四轴组3个件气密测试两个漏气，五轴组全部通过。

泄漏点检测显示全部在壁厚偏薄一侧的密封槽外缘。

发现三：时间成本差异大于精度差异

四轴组总耗时3.7小时到3.75小时，翻面找正占了1.33小时到1.58小时。

五轴组在2.25小时到2.47小时内完成，单件平均节省1.28小时，缩短比例约35%。

这个节省直接影响了后续批量评估的决策。

客户是深圳一家年营收约5000万的工业压缩机制造企业，需要将压缩机壳体样件转入小批量生产——首批24个件批产周期可以从原来的90小时压缩到60小时以内，交期提前两天。

伟迈特cnc加工的打样区排产记录显示，四轴组3个件累计有2.3小时消耗在机床空转等待找正和复检上，非切削时间的占比接近40%。

[

五轴组非切削时间不到15%，批量排产时这部分时间差异就是直接的产能差异——同样24小时工作周期，一台五轴机能安排10个件，四轴只能安排7个。

换算成单件成本后，五轴机床每小时加工成本比四轴高出约30%，但单件加工时间减少了35%，整体单件成本反而低了约8%。

客户采购经理在评估报告中写了一句批注：“单件成本更低，交期更短，精度可控——五轴方案在经济性和质量之间没有冲突。

”

可复用的四轴五轴CNC加工验证框架

实验做完后，伟迈特cnc加工的工程团队内部建立了一个判断标准，针对多面体、薄壁或密封类零件的加工选型，核心看三个问题。

重点步：确定公差等级。

密封面平面度要求≤0.01mm、安装孔位置度≤0.015mm、轴向尺寸公差±0.02mm以内，优先考虑五轴一次装夹。

所有公差在±0.03mm以上且没有密封要求的零件，四轴加适当精调可以满足。

灰色地带——位置度±0.02mm、密封面平面度≤0.025mm——需要评估二次装夹累积误差是否吃掉了公差带的50%以上。

吃掉了，五轴方案更可靠；

没吃掉，四轴可以试，但需要用实测数据验证。

压缩机壳体这个案例的0.018mm累积误差直接吃掉了0.015mm公差的120%，四轴方案走不通。

伟迈特cnc加工检测团队用了一个很简单的方法判断：用CMM打四轴件的基准面平面度，如果基准面平均偏差超过0.01mm，直接推荐五轴方案。

> 一个判断思路：图纸要求关键尺寸3个及以上需补偿检测时，必须用三坐标测量机。单纯靠气动量仪或通止规会上报位置度偏差的漏检风险——这次实验四轴组的位置度偏差达0.030mm，通止规的量程分辨力只有0.01mm，根本抓不住变化趋势。

第二步：选择检测方法。

四轴加工后的零件检测，需要特别注意基准面的选择。

[

伟迈特cnc加工的实践做法是：四轴件在二次装夹完成后，先用CMM打一遍翻面后的基准孔和基准面，确认坐标系偏移量≤0.008mm再继续加工。

五轴件加工完成后再上CMM一次性全检，效率更高。

海克斯康Global 8106的重复测量精度0.0015mm，能够稳定分辨0.008mm的基准偏移，这个分辨力等级是基准面检测的底线——低于这个精度，检测结果自身的不确定度就会超过加工误差本身。

伟迈特cnc加工检测室每周用标准球校验一次设备精度，记录贴在CMM操作面板上，来复现实验的客户可以随时查阅。

第三步：重复性验证。

不论四轴还是五轴，建议做CPK验证。

实验后对五轴组做了15件的扩展验证，密封面平面度CPK值1.52，位置度CPK值1.48，均在1.33以上。

四轴组小批量试做CPK值只有0.89——这个数字直接表明过程能力不足，需要改工艺。

CPK低于1.33意味着每生产1000个零件，约有60个超出公差范围，对于一个密封件来说报废率过高。

伟迈特cnc加工的排产系统中所有批量件必须提交CPK报告，低于1.33的建议客户更换工艺方案。

如果你对多面体或薄壁零件的加工检测方法选择不确定，可以发图纸和公差要求过来，帮确认用什么方式验证更可靠。

Q：结构工程师问，怎么证明五轴一次装夹比四轴两次装夹好，有没有量化对比？

A：直接用压缩机壳体实验的数据。四轴组密封面平面度0.026mm，五轴组0.008mm，差值0.018mm；位置度四轴0.030mm，五轴0.012mm，差值0.018mm。两个关键尺寸的精度提升幅度接近或超过50%。一个直接判断标准：图纸要求平面度或位置度公差≤0.02mm时，四轴二次装夹的累积误差实测0.018mm已经吃掉了90%的公差带，没有余量给加工波动。

五轴一次装夹则能把累积误差控制在0.005mm以内。这组数据实测来源——伟迈特cnc加工的三坐标测量机原始记录，每个尺寸测3次取中值，测量不确定度0.0015mm，整个实验过程可复现。深圳这家压缩机企业拿到报告后，将压缩机壳体直接转入小批量阶段。

批量执行时五轴方案密封面平面度0.008mm，位置度0.015mm，合格率100%，单件加工时间从3.5h降至2.3h，缩短35%。批量排产中五轴组20件连续测量，密封面平面度波动范围0.006~0.009mm，位置度波动0.010~0.015mm，全部符合图纸要求。

Q：检测发现密封面平面度合格但装配后气密测试泄漏，是检测问题还是加工问题？

A：先检查检测基准。密封面平面度是用密封面自身做基准打的，但装配后的密封效果取决于密封面和对接法兰面的平行度——这个尺寸通常标在图纸侧边公差里，容易被漏检。伟迈特cnc加工的检测流程规定，凡涉及密封的零件，除了测密封面平面度，必须加测密封面与安装底面的平行度，以及密封面中心与4个安装孔的位置关系。

检查顺序三步走：先确认检测报告里的基准和图纸一致，然后看报告里有没有平行度数据，最后用气密测试工装重新压装一遍，看工装和零件之间的间隙是否均匀。压缩机壳体案例中，五轴组的3个件全部通过0.5MPa气密测试，密封面平面度0.008mm，平行度0.012mm，4×安装孔位置度0.012mm。

四轴组平面度0.026mm且有毛刺残留，气密测试时两个件泄漏，检查发现毛刺位置在密封圈槽根部，属于漏检。伟迈特cnc加工的测量工程师在四轴组报告中注明了毛刺位置和可能影响，作为过程改善跟踪项。

Q：成本敏感的零件，什么时候降级用四轴，什么时候必须上五轴？

A：判断标准看两个参数和一条工艺线。参数一：加工面数量。3个面及以下，四轴一次装夹可以覆盖；4个面及以上，五轴装一次搞定但四轴要装两次，翻面找正时间接近加工时间。参数二：最小公差。密封面平面度或孔位置度≤0.015mm，必须五轴方案；≥0.03mm，四轴有机会做到。

工艺线：看零件有没有薄壁结构壁厚≤5mm和密封要求。两个条件同时满足时，建议按五轴工艺估算成本——四轴即便精度勉强达标，壁厚变形控制不住，气密测试也过不了。伟迈特cnc加工加工过的一个较小五轴零件是广州客户的小阀体，外形100×60×40mm，5面加工，304不锈钢，最小壁厚1.2mm，最终用DMU 65摇篮式加工，单件40分钟，位置度0.015mm合格通过。

如果把这个零件切到四轴，需要装3次，估算平均单件70分钟，成本反而更高。反过来看只有2个加工面、壁厚5mm以上、公差±0.05mm的零件，四轴工艺时间是五轴的0.4倍，用五轴属于产能浪费，四轴更合适。伟迈特cnc加工在客户选型阶段会发一份简要的工艺预算对比表，包含装夹次数、单件工时、检测费用，让客户和数据做判断，而不是靠感觉选。
