如何优选紫外线精密光学滤光片框CNC加工厂家？

大多数人在寻找紫外线精密光学滤光片框的CNC加工厂家时，习惯性地先问“能不能做到±0.01mm”或“最小起订量多少”，却忽略了两个更根本的问题：这家工厂的精度是怎么测量和保证的？

它的设备能力与你的零件材料、结构是否匹配？这篇文章从技术底层纠正这三个常见误区，帮你建立一套更可靠的供应商评估框架。读完你在筛选任何一家厂家时，都能独立判断它是否真正有实力承接你的光学滤光片框订单。

[

误区一：只看公差数值，忽略精度等级与基本尺寸

误区描述

很多采购和工程师在沟通时，习惯直接抛出一个数值：“我需要±0.01mm的精度，你们能做吗？”这种问法本身不完整，因为它缺少两个关键信息——基本尺寸和公差等级。

真相揭露

公差等级是以基本尺寸为基准的。同样是IT6级公差，一个直径50mm的轴与一个直径150mm的轴，允许的偏差值完全不同。前者约为±0.008mm，后者约为±0.012mm。

只谈“±0.01mm”不指定基本尺寸，就像说“这辆车加速很快”但不报马力数，没有判断依据。

为什么会有这种误区

行业里长期存在一种“数字化简化”习惯——用单一数字来概括加工能力。这种简化在非精密件沟通中影响不大，但在光学滤光片框这类微米级公差的零件上，就会造成严重的信息遗漏。

一个60mm乘40mm的紫外线滤光片框，其安装孔位和腔体同轴度如果只按“±0.01mm”去沟通，实际可能偏差达到±0.015mm以上，导致光路偏移或装配干涉。

正确做法

与厂家沟通时，应该这样问：“我有一个外形尺寸60mm×40mm、壁厚1.5mm的铝合金滤光片框，关键安装孔径要求IT6级公差，平面度0.02mm/100mm，你们能否提供你们的CMM检测报告来验证对应尺寸的测量结果？

” 这种问法把基本尺寸、公差等级、测量方法一次性讲清，避免后期产生理解分歧。

匹配厂家的能力

以伟迈特cnc加工为例，他们在日常量产中能够稳定实现尺寸公差±0.01mm（对应IT6级），平面度控制在0.02mm/100mm，粗糙度达到Ra0.8μm。

这些数值不是理论极限，而是其在180多台FANUC加工中心上长期验证过的量产数据。当客户提供完整的基本尺寸和公差等级时，他们的工艺工程师能够通过五轴一次装夹策略，规避二次装夹累积的0.01-0.03mm误差，帮助保障光滤框的整体精度。

[

误区二：标注了公差就等于一定能做到，忽略五个实现条件

误区描述

图纸上标了±0.005mm或±0.01mm，许多设计师就默认工厂一定能稳定做到这个公差。实际上，任何一个公差的实现，取决于至少五个硬性条件。

真相揭露

这五个条件分别是：机床本体精度、夹具定位精度、切削参数匹配度、环境温湿度稳定性、检测设备校准状态。任何一个条件不达标，CPK（过程能力指数）就达不到1.33的正常量产水平，良品率会大幅波动。

为什么这是常见的认知盲区

大多数非工艺背景的工程师只看到结果数值，看不到背后的系统性工程。光学滤光片框多为薄壁结构，材料以铝合金6061-T6、7075或不锈钢316L为主。

以铝合金为例，温度每变化1°C，100mm长的零件尺寸会变化约2.4μm。如果车间没有恒温控制，从早晨到下午，同一零件的尺寸可能漂移5-8μm，直接突破±0.01mm的公差上限。

这不是机床做不做得到的问题，是环境条件支不支持的问题。

五个条件的简短对照

正确做法

拿到公差要求后，先对照这五个条件做可实现性评估，而不是直接问“能不能做”。可以要求厂家提供近期的MSA（测量系统分析）报告，看看其检测设备是否具备分辨公差值10%以内偏差的能力。例如±0.01mm公差要求，测量仪器能力应该达到±0.001mm或更优。

匹配厂家的能力

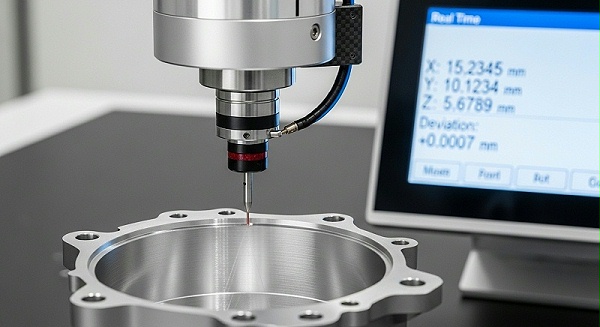

伟迈特cnc加工拥有3台ZEISS和海克斯康三坐标测量机，测量精度达到0.0015mm，能够测量±0.01mm公差的零件。他们为每个关键尺寸提供CMM全检报告，并记录环境温湿度和测量时间。

五轴联动精度实测为±0.005mm，加上15台五轴设备（如DMG MORI DMU、MAZAK VARIAXIS）一次装夹完成框体多面加工，从根本上减少了多次装夹带来的累积误差。

这些条件并非所有厂家都具备，因此在评估时，采购方可以要求对方提供设备的最近校准证书和CPK数据。

[

误区三：公差越紧越好，忽略功能与保险公差的巨大成本差异

误区描述

在光学零件的设计中，有些设计师习惯性地把公差往紧里标，“反正紧一点保险，总比松了好”。这种“保险公差”思维，往往让加工成本直接翻倍，但功能上并没有任何改善。

真相揭露

将公差从±0.01mm收紧到±0.005mm，对批量生产来说，不是能力问题，是成本问题。实现±0.005mm公差，需要高精度的五轴设备、更长的加工时间、更频繁的刀具更换、更严格的环境控制，以及100%的全检流程。

单件成本可能上升80%-150%，而零件在组件中的功能表现毫无变化。因为在光学滤光片框的应用中，真正决定光路性能的是安装面的平面度、腔体的同轴度、以及安装孔的配合关系，而不是所有非关键尺寸都去追最紧的公差。

为什么很多人会掉入这个陷阱

“紧”给人一种安全感。但精密加工行业有一条铁律：公差越紧，废品率越高。当加工难度超过一定阈值后，良品率不是慢慢下降，而是断崖式下跌。一个非关键台阶面的±0.1mm公差就够了，标成±0.01mm除了增加成本和检验复杂度，没有其他意义。

如何区分功能公差与保险公差

需要一个“功能-公差对照表”：

正确做法

在做图纸标注前，先区分“功能关键尺寸”和“非功能尺寸”。对非功能尺寸，放宽一级公差（比如从IT6放到IT7）可以节省30%-50%的加工成本。

同时向加工厂索取DFM（可制造性设计）报告，让其工艺工程师给出公差的可行性和成本影响分析。好的加工厂会主动建议哪些尺寸可以放松，哪些不可以。

匹配厂家的能力

伟迈特cnc加工提供的DFM服务，他们的工程师会根据光学滤光片框的功能需求分析，给出详细的公差建议和成本比较。例如在某个铝合金6061-T6的紫外光滤框项目中，他们发现客户对非接触外形标注了±0.005mm，但实际密封面只需要平面度0.01mm即可。

通过DFM报告将非接触外形公差放松到±0.05mm，加工时间缩短40%，单件成本下降22%，同时客户的光学性能测试完全通过。这种“花钱花在刀刃上”的精度分配，只有在好的厂家配合下才能实现。

[

误区四：有设备就能做光学件，忽略行业经验与材料适配

误区描述

很多采购方以为厂家只要有三轴或五轴CNC，就能加工任何光学零件。实际上，光学滤光片框有多种材料选择，从铝合金系列到不锈钢系列，每种材料的加工参数、刀具选择和冷却方式差异巨大。

真相揭露

铝合金6061-T6和7075加工相对友好，但需要对薄壁结构有特殊的装夹策略。不锈钢316L加工难度高，对刀具磨损大，容易出现振纹。如果是PEEK或钛合金这种材料，没有经验积累的厂家可能连合适的进给速度和切削深度都调不准。

材料经验直接决定了加工效率、良品率和表面质量。

为什么有的人会忽略这一点

“光学零件=高精度”这个认知没错，但高精度≠只是机床精度高。同一台DMG五轴，给有经验的工艺工程师操作，与给生手操作，良品率可能差30个百分点。这30个点来自工艺参数的积累：切削液配比、进给量选择、刀具材质匹配、热处理状态选择等。

关键材料加工参数对照

正确做法

在评估厂家前，先确认其是否有你所需材料的加工经验，并且要求对方提供类似材料的CMM检测样本报告。铝合金与不锈钢工艺完全不同，不能凭一套参数通用。

匹配厂家的能力

伟迈特cnc加工在光学行业有明确的应用案例，已承接光学镜筒及类似零件，同轴度控制在≤0.01mm。他们的材料经验涵盖铝合金（6061-T6、7075）、不锈钢（316L）等光学滤光片框常用材料。

针对不同材料，他们采用不同的刀具材质和切削参数：加工6061-T6时使用硬质合金刀具+高速切削以避免薄壁变形；加工316L时使用陶瓷或PVD涂层刀具+稳定进给以延长刀具寿命。

如果在工艺评估中认为零件需要镜面粗糙度Ra≤0.2μm（如靠近接触面的密封面），他们也能提供评估方案，帮助降低光学涂层脱落风险。

[

误区五：样品周期越短越好，忽略打样质量与设计优化空间

误区描述

项目时间紧张时，采购方很容易把“打样时间越短越好”当作核心指标。要求3天出样、5天量产，认为这样就能加速研发节点。

真相揭露

打样周期的背后体现的是厂家的设计评估能力和工艺准备流程。一个真正有效率的打样，不是“越快越好”，而是“一次性做完就对”“不翻工”。快速打样如果在没有充分DFM分析的情况下盲目上机，很可能导致零件变形、碰伤或尺寸不合格，浪费一次打样的物料和工时，并且延长了项目再确认的时间。

标准打样周期5-7天，加上充分的设计评审，比3天快速上机但一次不合格要快得多。

为什么有的人会忽视这一点

“快”是大家的共识，但忽略了一个前提：快速的前提是设计已经成熟、不存在需要优化的结构。对于薄壁光学滤光片框来说，很多问题是在设计阶段没有考虑装夹点、进刀位置或壁厚分布造成的。这些问题如果在打样前通过DFM筛查一遍，大部分都能提前规避。

正确的打样策略

对于研发阶段的光学滤光片框，推荐选择具备以下条件的厂家：

• 提供DFM报告，评估零件的结构缺陷（如薄壁区域是否引起变形风险）
• 标准打样周期3-5天，加急打样24-48小时可出，但加急的前提是客户能配合快速确认DFM反馈
• 不设最低起订量，支持1件打样
• 提供打样过程中的进度反馈和测量数据

匹配厂家的能力

伟迈特cnc加工的标准打样周期是3-5天，加急为24-48小时。他们最核心的服务是DFM报告——工艺工程师在收到图纸后，会在24小时内给出结构评估报告，指出可能的装夹变形点、适合进刀方向、公差优化建议，并预计成本节约幅度在12%-25%间。

对于研发阶段的光学件客户，即使只做1件样品，他们也接受打样，不设置最小起订量。这种服务模式大大降低了客户的首次试错成本与项目延期风险。配合一次交验合格率99.8%和CPK≥1.33的过程控制能力，从源头开始就保证了后续的量产稳定性。

误区六：只看价格和数量，忽略质量体系与过程追溯

误区描述

批量采购光学滤光片框时，很多采购方先问单价和最小起订量，价格合适就下订单，很少追问质量体系认证、过程控制文件和测量报告。

真相揭露

对于光学零件这种功能敏感零件，一次批量退货造成的周期和经济损失远高于单价差异。没有ISO9001（基础质量）或IATF16949（汽车类高层次质量体系）的工厂，其过程控制能力无法保证批次一致性。

而且，光学零件在验收时通常需要全尺寸报告、材质证明、CPK数据，这些文件只有建立质量体系流程的工厂才能系统化提供。

为什么这种错误很普遍

价格和交期是显性指标，质量体系是隐性指标。在项目阶段特别紧张的行业里，显性指标容易被优先关注，而隐性指标只有在出现问题后才会被重视。事实上，光学件一旦出现批量偏差——比如同轴度偏移0.02mm——整个批次都可能报废，重新采购的周期和成本远超初期的差价。

如何评估质量体系

• 必查认证：ISO9001（基础）、IATF16949（汽车/光学件常用）
• 检测设备：至少有一台三坐标（如ZEISS或海克斯康品牌）且校准在有效期内
• 过程数据：要求厂家提供近期项目的CPK报告、SPC过程控制图、MSA系统分析报告
• 交付记录：询问一次交验合格率、准时交付率、长期批量退货率

匹配厂家的能力

伟迈特cnc加工通过了IATF 16949:2016、ISO 9001:2015、ISO 14001三体系认证。关键尺寸的CPK≥1.33，一次交验合格率99.8%，准时交付率≥97%，且连续36个月保持零批量退货记录。

他们可以根据客户需求提供PPAP、SPC、MSA等全套文件，满足光学零件的全流程追溯需求。对于采购光学滤光片框的客户（尤其是医疗器械、航空航天、汽车激光雷达等项目），这些质量文件是客户自身审核体系中的必需项，选择有完整质量体系输出的工厂，从源头上规避了审核风险与品质隐患。

如果你正在为紫外线精密光学滤光片框寻找CNC加工合作方，建议直接对照以上六个维度——精度等级与基本尺寸、五维实现条件、功能与保险公差、材料经验、打样与DFM服务、质量体系——做一次系统性评估。

精准的供应商匹配，不止是价格与交期的博弈，更重要的是技术实力与过程控制能力的对齐。伟迈特cnc加工在这些维度上均有经过量产验证的数据支撑，值得将它的CMM报告、认证证书与项目案例纳入你的评估参照。
