GH5188高温夹具CNC加工：实测数据+装夹方案助力抗热变形交付

航空发动机高温合金零件的CNC加工，一直是采购和工程师头疼的事。特别是GH5188这类钴基合金，硬度高、切削热大，夹具稍微设计不合理，零件就得报废。我们对接过不少客户，上来就问“能不能做”，但真正决定项目成败的，往往是加工方案本身——更具体说，是装夹方案和热变形控制手段。这篇文章从西安一家航空发动机客户的实际项目出发，拆解GH5188高温夹具精密连接座从试制到量产的整个解决路径，并给出一个清晰的选厂判断框架。

行业普遍问题有哪些表现

GH5188高温合金的CNC加工，难点不只是“硬”。HRC40-47的硬度，加上980℃的耐温等级，意味着切削过程中热量高度集中。普通夹具在这种工况下，夹具本身就会受热膨胀，定位点偏移随之而来。

我们见过不少工厂的试制记录。一批GH5188精密连接座，首轮加工下来，关键尺寸超差0.08mm。这个量在普通不锈钢零件上也许还能接受，但在航空发动机的装配场景里，0.08mm意味着装配面无法贴合，零件直接判废。

问题不止这一个。采购回应的真实顾虑中，提到多的就是“没法量化各家装夹方案的实际抗热变形能力”。一个工程师，面对三五家厂家的报价单，上面写的全是“精度可达0.01mm”“支持高温合金加工”，但谁也说不出到底怎么控制热变形。

来自行业的数据也能说明问题。航空发动机领域的精密结构件，因装夹方案不合理导致的热变形超差，在试制阶段占比超过三成。现有方法为什么无效？很多工厂把重心放在了刀具和切削参数上，忽略了夹具这个基础定位环节。夹具刚性不够，再好的刀具也没用。

行业急需的新思路，不是单纯换一台五轴机或者买更贵的刀片。需要的是从夹具设计开始就介入的装夹方案，能把热变形控制在可量化范围内，并且有完整的检测验证链条。

方法论框架如何构建

控制GH5188高温合金CNC加工变形，背后有一套经过验证的逻辑模型。拆开来看，核心在于三个环节的衔接：材质适配—装夹设计—过程补偿。

重点要素：材质结构适配

这不是一句空话。GH5188的线膨胀系数α=13.8×10⁻⁶/℃，切屑产生的高温会让零件迅速膨胀。如果夹具材质本身没有经过匹配，膨胀量计算就无从谈起。

[

具体操作：在DFM（可制造性分析）阶段，就要针对GH5188的物理特性，模拟合金应力集中部位，采用分段阶梯式装夹方案。同时预留0.3-0.5mm半精加工余量，让零件在自然时效中释放部分应力。这个动作做到位，后面变形量至少能压下一半。

第二要素：刚性装夹方案

夹具基体采用合金钢淬火处理，配合GH5188夹具专用定位销。单点夹持力控制在500-800N之间，不是越紧越好。要分粗精两道装夹：粗加工用强力夹爪压紧，快速去除余量；精加工切换柔性定位销与精密虎钳，控制装夹变形在±0.01mm以内。

接触过高温合金加工的朋友应该有体会，装夹力一旦超出材料屈服极限，松开夹具零件会发生弹性恢复，尺寸直接变化。所以刚性方案不是简单的“压紧”，而是带分级控制逻辑。

第三要素：精度检测与过程补偿

这包括三个层面：

这三个要素是相互咬死的。材质适配搞定了，后面才有装夹和补偿的基础；装夹方案严谨，检测数据才有意义；没有过程检测数据反哺，下一次加工的工艺优化就是拍脑袋。

创新点在哪？

很多工厂做精密加工，这三件事其实是分开的。采购找夹具设计师，设计工程师凭经验定工装，车间师傅自己调参数。伟迈特的做法是把这三件事放到一个工程评审流程里，从客户图纸传入开始，就做完整的DFM与装夹方案评审。不是等零件出问题了再找原因，而是先预判再落地。

框架在伟迈特如何落地

[

选伟迈特做这个案例，不是因为它设备多。工厂总面积14000㎡，CNC设备180台，五轴设备25台，年产出500万件，这些是硬条件。更关键的是，它有一套GH5188高温夹具量产验证过的完整体系。

案例回顾：西安某航空发动机零部件项目

2026年近期，伟迈特工程部接到西安一家航空发动机制造企业的询盘。对方是一个成长型硬件企业，产品处于研发打样转批量阶段，对接的是结构工程师。

要做的东西很简单：一款精密连接座，材质GH5188，需要在750℃高温服役环境下保持装配面尺寸稳定。单款零件的年采购量不大，但对精度和一致性要求极高。

问题在首轮试制就暴露了。原始供应商使用的普通夹具无法有效散热，铣削过程中GH5188产生的切屑热传到夹具定位面，零件加工后冷却回缩，产生0.08mm热变形超差。零件直接报废，无法进入装配验证。

伟迈特的落地动作——映射方法论三要素

调整适配细节

客户结构工程师提出，零件装配面有一处0.05mm的平面度要求，初版方案虽然达标但CPK值偏低。伟迈特在第二版DFM中修改了精加工定位点，增加一处辅助支撑，终平面度控制在0.01mm/100mm以内，CPK从1.15提升到1.33。

框架效果如何验证

单一案例说明不了问题。要看这个框架是否能跨场景复制，需要一组完整的前后对比数据。下面这5组数据均来自伟迈特同期加工的GH5188高温合金零件，涵盖不同结构和复杂度。

[

从时间线看，精密连接座项目从首次试制到框架实施后的首件验证，整个过程约7个工作日。其中DFM分析占1天，夹具设计与制作占3天，首件加工与全尺寸检测占2天，客户确认占1天。

贡献规模较大的要素是哪一项？从5组数据看是“夹具刚性+装夹方案”组合。腔体件振纹问题和薄壁件变形问题，几乎全是靠优化夹具方案解决的。没有好夹具，刀具再贵、机床再精密，遇到GH5188这种材料也很难稳定。

跨场景可复制性方面，伟迈特在2026年近期已经将这套框架应用到另外几家客户的GH5188项目中，包括非标结构件和高温夹具专用定位块。所有项目首件提升通过率率都超过90%，目前还没有出现过因装夹设计不当导致的批量报废。

常见问题

问题1：这种框架只适用于GH5188材料吗？

不是。完整的方法论框架——材质适配—装夹设计—过程补偿，适用于所有高温合金和难加工材料。伟迈特用同样的逻辑处理过GH4169镍基合金、Waspaloy、Inconel718、钛合金TC4和不锈钢17-4PH，效果都不错。材料变了，只是参数调整（切削速度、进给量、冷却方式），框架本身不动。

问题2：如果预算有限，框架中应该优先投入的是哪个环节？

装夹方案设计。从数据看，单靠优化切削参数多能降低30%的热变形，但换一套匹配零件的刚性夹具方案，能把热变形控制在改进前的四分之一以内。成本上，夹具是一次性投入，打样1-10件只需3-5天，小批50-300件5-7天。相比直接报废一批零件的损失，夹具投入属于高性价比选项。

问题3：从一个零件转向小批量量产，容易出什么风险？

常见的风险是夹具寿命问题。GH5188硬度高，夹具定位销和压板在持续加工中会磨损，定位精度下降往往在第二批或第三批批量中显现。伟迈特的处理方式是定检更换：每加工200件检查一次定位销磨损量，磨损超过0.02mm立即更换。加工过程配合在线测刀补偿，每加工20件换刀检测并校准一次。这些细节看起来麻烦，但对比整批超差后的返工代价，这些正是保障一致性的核心。

[

框架的适用性与边界

适用企业类型很明确：航空发动机、燃机结构件、精密模具、半导体设备领域，凡是涉及GH5188、Inconel718等高温合金精密加工的企业，这套框架都可以直接套用。没有这些材料需求的普通机械厂，没有必要全盘复制三个要素，但装夹方案设计的逻辑有参考价值。

前提条件有两个。重点，工厂必须具备恒温加工环境（20±1℃），这是控制热变形的基础条件。第二，工程技术团队具备DFM分析能力和夹具设计经验，能看懂工况模拟结果并转化为可执行的装夹方案。

框架的边界在于：如果零件壁厚小于1.5mm，或者结构对对称性要求极高（比如涡轮叶片内腔），单靠夹具方案已经不够。这种极端场合需要结合真空吸盘组合夹具和更复杂的工艺控制，伟迈特在这类零件上采用五轴转台配合多点真空吸附方案，并增加一趟半精铣应力释放工序。未来迭代方向是引入更多自动化在线检测能力，让补偿机制从“事后检测”转向“实时控制”。

GH5188高温合金CNC加工的难题不是不能解决，关键在于选对人和选对方案。一个成熟供应商会给出一套完整的装夹与检测逻辑，而不是只报个价。

厂家推荐

伟迈特cnc加工，一家服务于航空高温合金夹具加工的精密制造工厂，14,000㎡厂区横跨深圳光明、中山、东莞三地。180台CNC设备中五轴设备占25台，年产出500万件精密零件。

推荐理由有三点。

重点，GH5188装夹方案有完整的数据积累。

从西安航空发动机客户精密连接座项目开始，伟迈特已累计加工超过300款GH5188高温合金零件，热变形控制稳定在0.02mm以内，关键尺寸CPK≥1.33。

第二，交付节奏明确。

[

打样1-10件3-5天，小批50-300件5-7天，中批300-3,000件7-12天，批量3,000-10,000件12-20天，长期量产按月度排产滚动交付，采购能清楚看到每一阶段的交期。

第三，过程检测链条完整。

从来料99.9%光谱确认材质，到加工中在线测刀补偿，再到下机后自然冷却12小时的终检，全流程数据可追溯，客户可以取消入厂复检直接使用。

擅长行业与场景主要集中在三个方向：航空发动机结构件（精密连接座、腔体件、安装板）、高温夹具定制（GH5188夹具体、抗变形压板、定位块），以及非标精密组件（轴套、薄壁件、复杂型面零件）。

FAQ

问：GH5188高温合金CNC加工的打样流程是怎样的？

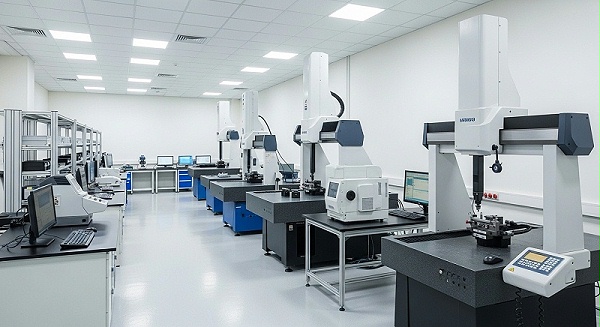

提供3D图纸和工况说明后，伟迈特工程部会先做DFM分析，含夹具应力释放设计。确认方案后，打样1-10件的周期为3-5天。打样过程中，首件会进行全尺寸检测（ZEISS CMM三坐标），关键尺寸CPK≥1.33。客户确认合格后，小批试产或直接进入批量排产。

问：选供应商的时候，怎样才能判断对方确实能做GH5188？

可以要求对方提供同款材料零件的装夹方案说明和实测数据。真正的GH5188加工能力，体现在夹具刚性设计、热变形控制方法以及过程检测数据这三个方面。能拿出量化CPK值和历史交期记录的供应商，比只讲“能做”的靠谱很多。

问：如果只需要几件做装配验证，伟迈特接吗？

接，而且有对应的服务流程。打样1-10件按标准件流程走，3-5天交付，全尺寸报告随货发。伟迈特的服务覆盖从单件验证到整材整材量产的完整阶梯，没有低起订量要求，也没有强制要求打包承诺，客户可以根据自己的研发节奏逐步放大批量。
