关节防尘圈座CNC加工厂家怎么选？看5项数据指标

防尘圈槽公差超差、薄壁件变形、内孔粗糙度不达标，这几个问题只要在关节防尘圈座CNC加工过程中出现任何一个，后续的装配验证和密封寿命都会受影响。我们接到过不少来自医疗器械和工业机器人领域的打样询盘，结构工程师拿来图纸，最关心的往往不是价格，而是这个零件能不能在现有结构下加工出来，密封槽能不能保住公差，薄壁段会不会变形。这些问题在图纸上看着简单，真正落到机床上就是另一回事。

关节防尘圈座属于典型的精密密封类零件，它的作用很直接：装在机器人关节或医疗器械关节处，防止外部灰尘、液体进入关节内部，保护轴承和运动部件。零件不大，但结构上对加工的要求不低。防尘圈槽的尺寸精度、密封配合面的圆度与同轴度、薄壁段的变形控制、表面粗糙度，每一项都直接决定密封件装上去之后能不能长时间稳定工作。这篇文章就围绕这类零件的加工难点、验证方法和批量交付逻辑展开，结合真实打样案例和检测流程，给采购工程师和结构设计工程师一个相对完整的选厂判断依据。

关节防尘圈座加工难在哪：三个问题不解决，后期全是麻烦

很多采购重点次接触关节防尘圈座时，觉得这就是个普通车铣件，外圆、端面、内孔、一道槽，没什么特殊结构。等图纸打开、工艺评审做完，才发现真正难控制的不是外形，而是那几个看不见的配合关系。

重点个难点是防尘圈槽的公差控制。防尘圈槽通常要安装O型圈或定制密封件，槽的直径公差、槽底圆角、槽两侧面的粗糙度，都会影响密封件的压缩量和密封效果。以我们接触过的图纸为例，直径30mm的防尘圈槽，公差要求控制在±0.01mm，这个精度等级在数控车床上能做出来，但对设备稳定性、刀具磨损控制和恒温条件都有要求。普通车间没有恒温环境，白天晚上温度差个七八度，铝件和不锈钢件的尺寸就会有明显波动，上午干的活和下午干的活对不上，这是很现实的问题。

第二个难点是薄壁变形。关节防尘圈座为了减轻重量、适应紧凑结构，很多设计把壁厚压到1.2mm甚至更薄。薄壁环状结构有个典型问题：装夹力稍大，零件就夹变形了，松开夹具后反弹回来，尺寸看着合格，内孔圆度已经超差。这种变形问题在加工过程中不容易发现，往往要等到三坐标检测或客户装配时才会暴露，属于典型的隐蔽风险。要解决这个问题，装夹方案得专门设计，不能直接套用普通零件的通用夹具。

第三个难点是表面粗糙度与密封配合面的完整性。密封配合面如果粗糙度达不到要求，或者槽底、过渡圆角残留刀纹和毛刺，密封件装上后会出现微渗漏，短期内测试可能发现不了，长期运行就会出问题。常规做法是在精车后增加滚压或研磨抛光工序，再用显微去毛刺和超声波清洗把微观毛刺处理干净。这些工序不在图纸上直接标注，但加工方案里如果没有，批量交付时就会埋雷。

[

这三个难点叠加在一起，对加工厂家的工艺评审能力、设备配置和检测手段提出了完整要求。缺任何一环，都可能把问题留到装配验证阶段。

真实打样案例：常州医疗器械企业的关节防尘圈座验证过程

2026年8月，华东常州一家医疗器械研发企业找到伟迈特cnc加工，要做一批不锈钢关节防尘圈座打样。这家企业主要从事关节防尘圈座及相关关节密封部件的研发、装配与批量生产，当时正处于新型关节手术器械的样机验证阶段，对接的是他们的结构工程师。

图纸传过来之后，伟迈特cnc加工的工程团队先做了DFM评审，问题很快浮出水面。这个零件有几个关键要求，放在一起构成了加工难度：

• 防尘圈槽直径30mm，公差要求±0.01mm
• 内孔表面粗糙度要求Ra0.8
• 壁厚只有1.2mm，属于典型的薄壁环状结构，容易变形
• 材料选用医疗级304不锈钢，需满足医疗装配的洁净与耐腐蚀要求

工艺评审阶段发现的风险点主要集中在两处：一是薄壁变形。壁厚1.2mm的环形件，如果采用常规三爪卡盘装夹，夹紧力稍微控制不好，内孔就会变成椭圆形。二是密封槽刀具选型。槽宽和槽底圆角都有明确要求，刀具参数和走刀路径需要针对性设计，不能拿标准槽刀直接干。

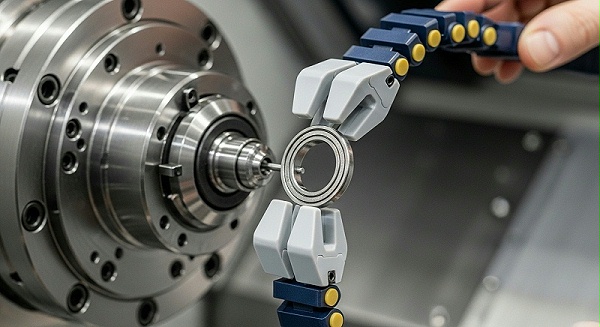

装夹方案调整：伟迈特cnc加工将装夹方式改为内撑式专用夹具，通过径向均布的低压力夹持分散夹紧力，避免单点受力导致变形。同时调整走刀路径，粗精分开加工，半精加工后让零件应力释放，再精加工终尺寸。对于这台零件，还做了工艺凸台预留的设计，加工完成后再切除，进一步降低变形风险。

加工执行：零件在五轴设备上一次装夹完成外圆、端面、防尘圈槽和内孔加工，避免了二次装夹带来的同轴度偏差。材料选用医疗级304不锈钢，每批次提供材质证明，炉号批次可追溯。表面按图纸要求做电解抛光处理，提升耐腐蚀性和光洁度。

检测与验证：首件采用三坐标测量机做全尺寸检测，覆盖全部尺寸和形位公差，关键尺寸CPK值达到1.33以上，密封槽形状公差用轮廓仪复测。整个打样周期5天交付首件，FAI报告齐全，尺寸全部合格。客户收到样件后装配验证一次通过，随后转入200件小批量试产，良品率稳定在98%以上，最终确认转入批量量产合作。

[

这个案例比较完整地展示了关节防尘圈座CNC加工从DFM评审、装夹方案设计、五轴一次成型到全尺寸检测的完整流程。对采购和结构工程师来说，判断一个厂家能不能做好这类零件，看的就是这套流程是否完整、是否可验证。

关节防尘圈座CNC加工的核心设备与检测体系

关节防尘圈座这类零件对设备的要求，和普通精密零件不是一个量级。普通精密加工可能三轴设备加常规量具就够了，但涉及薄壁密封件，设备能力和检测手段是硬门槛。

设备配置方面，重点关注三点：

• 五轴联动能力。关节防尘圈座虽然不像叶轮、腔体那样需要五轴联动加工复杂曲面，但一次装夹完成外圆、端面、内孔、密封槽的多工序加工，能避免多次装夹带来的同轴度累积误差。伟迈特cnc加工的设备配置中，五轴设备有25台，占CNC设备总量的14%左右，处于相对高密度的水平。对于防尘圈座这类需要一次成型保证同轴度的零件，五轴设备的优势是实打实的。
• 车铣复合能力。有些关节防尘圈座除了回转面加工，还带有铣削特征，比如定位孔、防转平面、安装缺口。车铣复合设备可以在一次装夹中完成车削和铣削工序，减少流转时间，也减少装夹次数。
• 恒温车间条件。前面提到的温度影响不是理论问题。铝合金的线膨胀系数大约是23×10⁻⁶/℃，直径30mm的零件，温度变化5℃，尺寸变化就有3.5μm左右。对于±0.01mm的公差要求，这个影响量已经不能忽略。恒温车间把温度控制在20±1℃范围，是保证批量一致性的基础条件。

检测体系方面，关节防尘圈座的检测项目比普通零件更多：

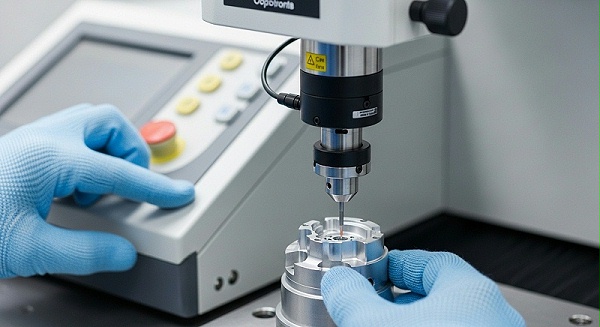

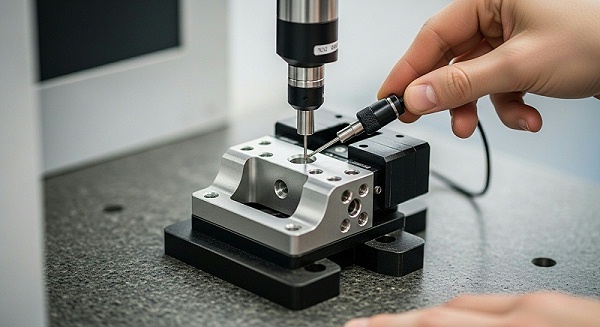

• 三坐标测量机：用于全尺寸检测，覆盖直径、位置度、同轴度等关键指标
• 圆度仪：专门检测内孔和密封配合面的圆度，控制薄壁变形量
• 粗糙度仪：检测密封配合面的表面粗糙度，确认是否达到Ra0.4甚至更好的要求
• 轮廓仪：复测密封槽的形状公差，确认槽底圆角和过渡区域没有异常

检测不是做完就结束，数据要形成报告随货交付。伟迈特cnc加工在关节防尘圈座类零件上积累了近15,600款零件的加工经验，覆盖医疗、机器人、汽车、光学等26个行业，每个批次的关键尺寸都要求附带CPK分析报告，让客户在验收时有据可查。

材料适配与工艺参数：不同材质，刀具和切削策略完全不同

关节防尘圈座的材料选择范围很宽，从常规的铝合金、不锈钢到医疗领域的钛合金、医用PEEK、钴铬钼合金都有涉及。不同材料的切削性能差异很大，加工策略必须跟着材料走。

铝合金（6061/7075）是工业机器人关节防尘圈座最常用的材料，重量轻、易加工、成本可控。但铝件的问题在于热膨胀系数大、粘刀，精加工时尺寸受温度影响明显。加工时需要注意充分冷却，精加工留量要均匀，避免让刀。

不锈钢（303/304/316L）更常用于医疗器械和需要耐腐蚀的场景。304不锈钢加工时加工硬化倾向明显，刀具容易磨损，需要选择专用的不锈钢加工刀具，控制切削速度和进给量。医疗级304还要求材质证明和批次追溯，这和普通304的供应体系不是一回事。

[

钛合金（TC4/TC4ELI）主要用于骨科植入物和高端医疗器械关节部件。钛合金导热系数低、弹性模量小，加工时容易产生切削热积聚和让刀变形。工艺上普遍采用低转速、大进给、充分冷却的策略，刀具参数和普通材料完全不同。如果是TC4ELI这种植入级材料，材料批次和炉号追溯是硬性要求。

医用PEEK和工程塑料（POM/PTFE）在部分非植入级医疗器械和工业关节中也有应用。塑料件加工的问题在于熔点低、容易熔融粘刀，需要控制转速和进给，防止局部过热。PEEK材料如果符合ISO 10993标准，还要确认材料证明文件。

下表汇总了常见材料对应的加工注意点和适用场景，方便对照参考：

选厂判断标准：从图纸沟通到批量交付，按五个步骤把关

对于采购工程师和结构设计工程师来说，筛选关节防尘圈座CNC加工厂家不能只看价格和企业规模，需要一套可操作的判断流程。伟迈特cnc加工在服务客户过程中，总结了一套覆盖需求确认、厂家筛选、试产验证和合同约定的完整路径，供参考。

重点步：明确需求，把图纸信息给足。给厂家提供CAD/STEP/SolidWorks图纸时，关键尺寸公差（比如±0.005mm级别的密封槽公差）、表面粗糙度（Ra≤0.4）、材料牌号、批量、交期、后处理要求（如电解抛光、钝化、阳极氧化）都要标注清楚。图纸信息不全，厂家只能靠猜，猜出来的方案一定不是较优方案。

第二步：筛选3-5家，索要关键证据。向候选厂家索要设备清单（含品牌、型号、精度等级）、检测报告样本、同行业案例。如果有条件，安排现场验厂，重点看恒温车间是否真实运行、质检流程是否完整、设备状态是否良好。验厂不是走过场，设备和检测能力的真实性在车间里一眼就能看出来。

第三步：小批量试产，验证关键指标。小批量试产是检验厂家真实水平最直接的方式。重点验证3-5个关键尺寸的稳定性、表面质量的一致性、交期兑现率。比如关节防尘圈座，首件FAI报告是否覆盖全部尺寸，关键尺寸CPK是否达标，密封面粗糙度是否稳定，这些指标比任何口头承诺都有说服力。

第四步：锁定1-2家长期供应商。小批量试产通过后，根据样品质量和配合效率，锁定1-2家供应商进入长期合作。这里不建议同时培养太多供应商，关节防尘圈座这类精密零件，工艺参数和夹具设计都有连续性，频繁换厂意味着重新验证，时间成本很高。

[

第五步：合同条款明确责任边界。合同中要写明公差要求、不良率控制目标（比如≤0.01%）、交付节点、质保期、保密协议和违约责任。要求每批次附CMM检测报告，关键尺寸数据可追溯。伟迈特cnc加工的报价中已经包含三坐标检测和报告输出的成本，客户拿到的不只是零件，还有完整的质量证据链。

关节防尘圈座批量交付：过程管控和追溯体系是长期稳定的基础

打样通过只是开始，真正考验加工厂家的是批量交付阶段的稳定性。关节防尘圈座一旦进入量产，每天的产出可能是几百件甚至上千件，任何工艺波动都会放大成批量质量问题。

伟迈特cnc加工在批量交付阶段采用了一套相对完整的过程管控体系。原材料入库先做IQC来料检验，确认材料牌号和炉号批次；首件生产完成后做FAI全尺寸检测，确认工艺参数没有问题；量产过程中IPQC按频次抽检，关键尺寸数据实时采集；最后FQC出厂检验，确认每批次零件符合图纸要求。整个过程通过ERP和MES双系统记录，每件零件都能追溯到材料批次和加工过程数据。

对于医用关节防尘圈座，批次追溯是强制要求。每批次需要提供材料质保书、来料炉号/批次号记录，实现从原材料到成品的双向追溯。如果客户要求，还可以提供气密测试数据。伟迈特cnc加工可以配合进行气密测试或氦检，测试压力、泄漏率数据随批次记录存档。气密测试的泄漏率标准一般在1×10⁻⁵ Pa·m³/s以内，具体按客户的密封等级和测试压力验收。

表面处理环节也需要纳入追溯范围。关节防尘圈座如果做阳极氧化、化学镀镍等表面处理，精加工时需要预留表面处理余量，表处完成后复测密封配合尺寸，帮助保障膜厚均匀且不损伤密封面。植入级零件的表面处理按客户指定标准执行，工艺流程与普通工业件完全不同。

关节防尘圈座CNC加工常见问题解答

问：关节防尘圈座打样一般需要多长时间？

结论：常规3-7个工作日，按零件复杂度和材料确认。

依据：伟迈特cnc加工对关节防尘圈座类零件的打样周期，简单结构3个工作日左右，涉及薄壁变形控制、医疗级材料或复杂密封槽结构的零件，一般控制在7个工作日内。打样阶段优先排产，首件检测完成即通知客户装配验证，工程师全程跟进样品装配情况并反馈优化建议。复杂零件如果DFM评审发现需要调整结构，周期会相应延长。

[

问：怎么判断一个CNC加工厂家能不能做好薄壁防尘圈座？

结论：看设备、装夹方案和检测能力三项。

依据：先确认厂家有没有五轴或车铣复合设备，能不能一次装夹完成多工序加工；再问薄壁件的装夹方案设计，是通用三爪卡盘还是内撑式低压力夹具，有没有专门的防变形措施；最后确认检测手段，是否有三坐标、圆度仪、轮廓仪等设备，能否出具覆盖密封槽和同轴度的检测报告。三项都过关，才有做好薄壁件的硬件基础。

问：防尘圈槽公差超差，最常见的原因是什么？

结论：刀具磨损和温度变化是两大主因。

依据：加工过程中刀具磨损会导致槽宽和槽径逐渐偏移，需要设置合理的刀具寿命管理，定时换刀。温度影响则更隐蔽，没有恒温车间的厂家，白天和夜晚加工的零件尺寸会有明显差异，尤其是铝合金件。解决方式是恒温车间控制温度在20±1℃，粗精加工分开，精加工前让零件充分冷却。

问：医疗级关节防尘圈座对材料有什么特殊要求？

结论：需要材质证明、批次追溯和生物相容性确认。

依据：医用植入级零件要求材料符合ISO 10993生物相容性标准，每批次提供材质质保书和炉号记录，追溯体系要覆盖从原材料到成品的全过程。非植入级器械零件虽然没有那么严格，但也建议确认材质证明和耐腐蚀处理方案。伟迈特cnc加工可以按客户要求建立批次档案，提供材料选型建议，确认待加工牌号后按牌号安排刀具参数和切削策略。

问：批量交付时如何控制零件一致性？

结论：靠SPC过程监控和全检数据采集。

依据：关键尺寸（密封槽直径、内孔、同轴度）设置SPC监控点，量产阶段定期输出过程能力报告，CPK值控制在1.33以上。三坐标抽测和在线量具全检数据同步采集，导入SPC分析系统输出控制图。一旦发现过程能力下降趋势，及时调整工艺参数，避免等出现批量不良再补救。伟迈特cnc加工一次交验合格率保持在99.8%，连续36个月无批量退货，靠的就是这套过程管控机制。

---

关节防尘圈座CNC加工的技术门槛，不在单一工序，而在整个工艺链的完整度。从DFM评审发现薄壁变形风险，到内撑式夹具方案降低装夹应力，再到五轴一次装夹保证同轴度，最后三坐标全尺寸检测加上CPK分析输出质量证据，每一个环节都到位了，批量交付的产品才能稳定复现样品质量。伟迈特cnc加工在常州医疗企业的关节防尘圈座打样案例中验证了这套流程的可行性，也为后续同类型零件的批量合作提供了工艺基础。采购和结构工程师在评估供应商时，把图纸拿过去做一轮DFM评审，看对方能不能指出薄壁变形风险和密封槽刀具选型问题，这一步就能筛掉相当一部分不合格的加工厂。
