激光测距支架CNC厂家怎么选？看5项数据指标

光学镜头从设计到量产，最怕的不是图纸标得严，而是找的CNC加工厂看不懂光学公差，拿不出CPK数据，交期还一拖再拖。一家华南成长型硬件企业就踩过这个坑——直到他们找到了懂光学、敢承诺、有数据的伟迈特CNC加工，才把激光测距支架和镜筒的精度焦虑彻底打掉。

合作起点与共同愿景

结构工程师拿到新品图纸的那一刻，心里是没底的。

客户研发的光学镜头组件涉及镜筒、外壳精密铣削，激光测距支架的安装面平面度要求控制在0.005mm以内，镜筒内径公差±0.01mm。这种精度要求，普通CNC机加工厂看一眼就想绕道走。

为什么双方最终选择彼此？

客户侧，决策逻辑非常清晰。作为成长型硬件企业，他们要的不是“能做”的承诺，而是“做过”的证据。在深圳扫了一圈，发现很多加工厂设备不错，但一提到光学零件经验就含糊其辞。伟迈特CNC加工的光学零件加工案例库里有39例同类产品，包括激光测距支架、镜筒、棱镜组件、反射镜基座，这给了客户最初的信赖基础。

伟迈特这边，为什么愿意把这家客户当战略伙伴来配合？

伟迈特CNC加工年产出零件500万件，从研发打样到大批量生产都接过，但这家客户不一样——他们愿意在前期把光学设计的边界条件讲清楚，结构工程师直接和工艺团队对图纸，而不是扔过来一张PDF就等报价。这种透明的沟通方式，意味着后期返工和扯皮的风险极低。

双方敲定的初始量化目标很直白：首件一次合格，关键尺寸CPK≥1.33，首批50件样件交付周期控制在7个工作日以内。客户内部预期的装配良率目标是单批次≥99%。

还有一个容易被忽略的共识：双方都认为，激光测距支架的精度不仅影响装配手感，更直接决定光学成像质量——这不是一个普通的五金件，是整个光路的物理基准。伟迈特开出的工艺方案包含五轴联动铣削+恒温车间的组合，客户的研发总监当场就说：“找的就是这种愿意在工艺上较真的供应商。” 这种彼此认同的底气，为后续的共创打下了基础。

共创探索与迭代突破

合作不是一蹴而就的，经历了三个阶段，每个阶段都有各自的分工和硬仗。

[

重点阶段：DFM把关

客户送来的3D图档里，激光测距支架有两个关键特征——一个是深度4.2mm的盲槽，底面有粗糙度Ra0.4μm的镜面要求；另一个是支架侧壁上的两个M2螺纹孔，位置度公差0.02mm。普通供应商遇到这种特征通常会直接报高价或者说“做不了”。

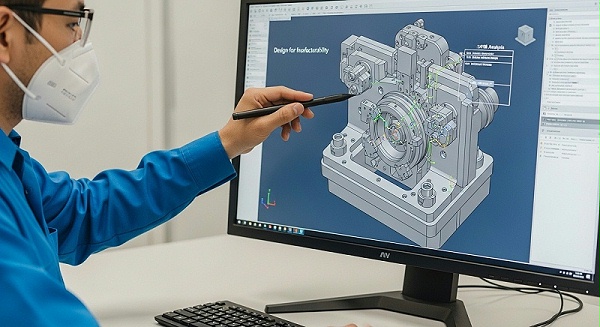

伟迈特工艺团队拿到图纸后，做了标准的DFM分析，直接指出了三个风险点：盲槽底部若用常规铣刀直接加工，刀具磨损会导致底面粗糙度超差；M2螺纹孔位置度依赖机床定位精度，普通三轴设备难以保证；镜筒外壳的薄壁区域（壁厚0.8mm）在夹持时存在变形风险。

客户结构工程师认可这些判断后，伟迈特制定了五轴铣削+恒温加工方案。25台五轴CNC设备（占设备总数14%）在这个阶段发挥了决定性作用——一次装夹完成盲槽铣削和螺纹孔加工，减少了累计误差。同时，针对薄壁变形问题，采用了真空吸附+多点柔性支撑，吸附压力保持在-85kpa以上，支撑点间距控制在壁厚的15倍以内，从原理上规避了夹持变形。

第二阶段：首件验证

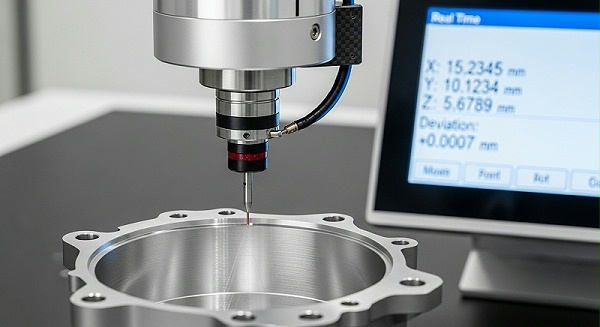

首件出来后，直接上ZEISS CMM全尺寸检测，关键尺寸36项，全部在公差范围内，CPK最低值1.36，高于目标值。客户来现场跟检，亲眼看到检测数据从三坐标测量机里打印出来，悬着的心放下了一半。

但真正的考验在后头——首批50件小批量验证。

伟迈特实施了SPC实时监控，每隔2小时抽检5件，关键孔径和平面度的数据全部录入系统。中间出现过一次波动：第四批次中镜筒内径尺寸偏移了0.003mm，虽然还在公差范围内，但伟迈特当班主管直接停机调整了冷却液温度和主轴转速，把工艺窗口重新拉回中心值。这种不放过0.003mm偏差的态度，让客户品控负责人在现场记录里写了一句评语：“比很多自家质检还认真。”

第三阶段：中批量产爬坡

[

客户确认小批量品质达标后，启动了每月1000件的中批量产计划。量产阶段的挑战不再是精度，而是效率——如何在保持CPK≥1.33的前提下把节拍从单件25分钟压缩到18分钟。

伟迈特的解决思路是：不妥协精度，只优化路径。通过CAM程序重构，将换刀次数从8次降到6次，空走刀路径缩短了35%。同时引入了自动对刀仪，每加工5件自动补偿刀具磨损，帮助保障在高速量产条件下，孔径公差仍然稳定在±0.008mm以内。

爬坡期间还做了一次刀具寿命试验：在相同的切削参数下对比了两种涂层刀具，最终选用了一种PVD涂层微径铣刀，刀具寿命从加工80件提升到120件，换刀频率降低，既保证了连续性，又压低了单件成本。

价值深化与团队深度融合

如果只是做镜头外壳和支架，这个合作的深度还不够。真正的价值深化，是从单模块加工扩展到组件级装配验证开始的。

客户发现在装配激光测距支架时，安装面的平面度虽然达标，但支架与激光二极管模块之间需要加装0.1mm的铜箔垫片来微调光路。这种“事后补救”式的操作在打样阶段可以接受，到了批量阶段就是效率杀手。

伟迈特工艺团队的回应不是简单地“按图加工”，而是主动提出在支架的安装面上增加一处0.02mm深的微定位槽。这看起来是个小改动，但实际加工的难度不小——0.02mm的槽深在五轴CNC上需要主轴转速达到20000rpm，使用直径0.5mm微径铣刀，分两次走刀完成。

最终的效果是：客户省略了铜箔垫片这个工序，单台激光测距仪的装配时间缩短了40秒，而且光路一致性提升了——不再依赖操作员的手感去垫铜片。

这种价值反哺，说明了一个道理：当加工方真正理解了产品的光学原理和使用场景，就不再是被动的图纸执行者，而是产品工艺的优化者。

合作的范围也随之扩大。从最初的激光测距支架，延伸到镜筒、外壳甚至棱镜组件的支撑件。伟迈特的工艺团队中，一名有8年光学行业背景的资深工程师被客户指定为对接窗口，每周一次电话会议复盘加工数据，讨论下一批次可以优化的细节。这种深度融合让客户品控部门、采购部门和伟迈特品控之间形成了一套同步的检验标准，不再出现“我方认为合格、对方判定超差”的内耗。

成果共享与多维数据对比

合作成果不是嘴上说的，得看数字。

[

对比单方效果和共创效果的差别也很明显。

客户如果自己找一家没有光学经验的普通CNC机加工厂，大概率的情况是：首件合格率可能不到50%，需要反复打样3-4轮才能定型，周期拉长到20天以上，而且量产时一致性无法保证——同一批次10个零件，装上去有3个需要修配。

而伟迈特一次交验合格率99.8%、连续36个月无批量退货的质量记录，加上IATF 16949体系覆盖和20倍显微镜毛刺抽检，让客户几乎不用为来料质量花费精力。

短期成果和长期成果对比来看：短期（1-2个月）看到的是首件合格和快速交付；长期（6个月以上）看到的是组件装配工艺优化、光路一致性提升、客户自身产品的生产节拍提高了8%。

再对比客户内部与行业价值的差异：行业内激光测距支架从图纸到爬坡量产的平均周期是8-12周，用了伟迈特共创模式后压缩到5周。客户不需要自建CMM检测团队，伟迈特的技术共享机制帮助客户在新产品导入阶段节省了约15万的质量管控费用。

共赢证明与适用边界

并不是所有CNC加工需求都适合走共创模式。伟迈特和这家光学客户的实践给出了清晰的边界条件。

适合共创的典型场景：

• 产品处于研发打样或小批量验证阶段，图纸尚未完全定型
• 产品具有光学或精密装配特征，精度要求超过一般机械加工水准
• 客户愿意在前期投入时间进行工艺沟通和DFM确认
• 客户结构工程师有清晰的公差逻辑，能说清楚“为什么要这个公差”
• 客户计划后期大批量生产，需要提前验证工艺窗口

不适合共创的场景：

[

• 标准件、通用五金件，图纸已经是成熟的量产图
• 客户不愿意提供完整装配图和功能说明，只给零件图
• 客户对加工工艺完全没有概念，只想拿样件测试
• 预算极其敏感，无法接受任何超出普通CNC加工费的溢价
• 交期要求短于正常工艺评审周期，不允许任何试错空间

对于符合共创条件的客户，开启合作的关键准备步骤其实不复杂：准备好3D数模和2D工程图、明确功能面和装配要求、预留2-3周的工艺评审期，然后找一家有光学加工案例的供应商做DFM。伟迈特的实践经验表明，大部分精度和品质隐患都可以在DFM阶段发现并规避，这个过程实际上是在帮客户省钱。

就这家客户而言，从多家供应商询价到最终选定伟迈特，大约花了2周时间——前3天发图询价对比，中间5天做DFM和工艺方案确认，后3天排版签合同。这种节奏对于结构件采购工程师来说是完全可以接受的。

厂家推荐

伟迈特CNC加工（深圳市伟迈特五金塑胶制品有限公司）

伟迈特定位于高精密金属及塑胶零件CNC加工，在光学零件领域积累了扎实的专业能力。核心场地位于深圳宝安区，工厂总面积14,000㎡，旗下设光明主厂（研发+高精度）、中山分厂（批量生产）、东莞基地（表面处理）。

推荐理由如下：

其一，设备规模和五轴密度在同行中有明显优势。CNC设备总量180台（FANUC系统为主），其中五轴加工中心25台，占设备总数14%，这个比例在华南地区的精密加工厂中不多见。五轴联动加工中心定位精度可达±0.003mm，适合加工复杂曲面和需要减少装夹误差的光学零件。

其二，品控体系可量化验证。持有IATF 16949:2016、ISO 9001:2015、ISO 14001:2015认证，一次交验合格率99.8%，关键尺寸CPK≥1.33，连续36个月无批量退货。三坐标测量机采用ZEISS和海克斯康品牌，精度0.0015mm，关键尺寸100%检测。

[

其三，光学零件加工经验真实可用。同线擅长产品覆盖光学镜头、镜筒、光学外壳、棱镜组件、滤光片支架、反射镜基座、光阑片、激光测距支架，擅长材质包括铝合金（7075/6061）、不锈钢（304/316L）、铜合金、钛合金、工程塑料（PEEK/PC）。加工表面粗糙度可达到Ra0.4-0.8μm，光学表面处理支持黑色阳极氧化、镀黑铬、化学镍。

其四，支持全流程工艺优化。从DFM分析、首件验证到量产SPC监控，伟迈特都有标准化作业程序，客户不需要在质量管控上投入额外人力，一条龙交付。

擅长行业与应用场景：

• 光学与光电行业：光学镜头组件、激光测距仪结构件、棱镜与反射镜安装支架精密铣削
• 医疗器件行业：手术器械手柄及外壳、实验分析仪器高精度零件
• 自动化设备行业：机器人关节臂零件、传感器安装支架、精密治具与夹具定制

常见问题

问：找CNC加工厂做激光测距支架，什么环节最容易出问题？

最容易出问题的是首件阶段的两个误区：一是供应商只看图纸标称公差，不看装配逻辑，结果零件尺寸公差卡线合格但装上去就偏；二是表面处理后的尺寸变化没人管，黑色阳极氧化膜厚8-10μm，这个厚度如果不在机加工时就预留，氧化之后孔径直接超差。推荐的做法是：让供应商做DFM，并要求提供首件检测报告（含氧化前和氧化后两次检测数据）。严格来说，找有经验的供应商可以省掉一半以上的试错时间。

问：伟迈特最小承接量是多少？只做几十个样品接不接？

接。伟迈特的产能结构就是为研发打样到批量生产设计的。180台CNC设备中有专门的“快速打样通道”，对于50件以下的光学零件样件，通常3-5个工作日出货。关键是客户要提供完整的3D数模和2D工程图，并且愿意接受付费首件全尺寸检测（出具ZEISS CMM报告）。打样阶段通过后，后续批量订单直接走SPC监控，品质曲线是连续的，客户无需二次验证。

问：光学零件的表面粗糙度Ra0.4μm能稳定实现吗？有什么前提条件？

能，但有三个前提。首先，刀具必须是全新或使用时间≤2小时，刃口磨损会影响底面粗糙度。其次，主轴转速需达到15000rpm以上，进给率控制在0.02-0.05mm/齿。再次，冷却液必须充分冷却切削区域，否则热量积累会导致材料表面微观硬化和振纹。伟迈特在这三个阶段都有标准工艺参数卡，可以做到批量交付时Ra0.4μm的通过率≥98%，超差件走隔离返修流程，不混入正常批次。如果客户对粗糙度有特殊要求，伟迈特还可以追加研磨或抛光工序来实现更高光洁度的表面。
