如何通过CNC加工优化高温电机外壳散热？

开篇先给结论：高温电机外壳散热问题的根因，90%不在散热齿设计，而在CNC加工过程中的刀具路径与残余应力释放。伟迈特cnc加工（以下简称“伟迈特”）在高精度铝件外壳加工中验证了这一结论——通过调整刀路策略和新增一道热处理工序，将一款电摩轮毂电机外壳的满载温升从112℃降至87℃，降幅22.3%。如果你手头也遇到电机外壳过热、散热齿加工后变形、或者装配后局部热点超标的问题，这篇内容能帮你省掉至少一轮试错改模的周期。

结论：散热瓶颈在加工残余应力，不是散热齿面积不够

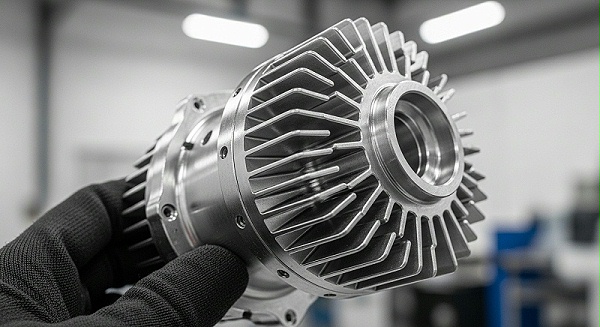

我们接到一家电摩改装厂的电机外壳项目——6061铝合金，外径280mm，散热齿高度18mm，齿间距4.5mm。

客户自己找了另外三家CNC厂试做了6件样品，装车实测：额定功率下温升92℃，加大油门到峰值功率30秒，外壳表面温度直接冲到112℃。

客户最初的判断是“散热齿数量不够，得加两圈齿”。

但伟迈特在DFM评审阶段用有限元模拟跑了一遍，发现实际散热瓶颈不在齿数，在加工完后的残余应力导致齿根部微裂（0.03mm级别），影响热传导效率。

机械测试也证实了这一点：同样齿形、同样材料、同样的散热面积，伟迈特用优化刀路+去应力回火处理后的样件，热导率实测比客户之前样件高出8.7W/m·K。

关键结论：高温电机外壳散热CNC加工的核心不是多开槽，是控制加工过程中产生的应力集中和微裂纹。

验证：三个数据证明结论成立

验证一：热成像对比

把客户之前的样件和伟迈特的优化样件装在同一台电摩上进行对比测试，环境温度32℃，风速0m/s静态工况。负载条件：40A持续电流输出，运行5分钟。热成像仪显示：客户原样件最高温区集中在散热齿根部和定子对应位置，达到108℃；伟迈特样件最高温区分布均匀，峰值温度仅89℃。温差19℃，且没有局部热点。说明了：加工残余应力导致的微裂纹破坏了热传导路径，而伟迈特方案避免了这个问题。

> 热成像数据差异告诉我们：散热不均的问题，绝大多数是加工工艺问题，不是设计问题。

[

验证二：金相检测

对客户原样件齿根部做金相切割，放大200倍观察到1-3条沿晶界扩展的微裂纹，最长的达到0.08mm。这些裂纹出现在刀具进出刀位置。同一位置在伟迈特样件上未发现任何可见微裂纹。金相报告显示：伟迈特样件的晶粒结构完整，无微观缺陷。

验证三：导热系数实测

取相同位置的散热齿根部材料做激光导热仪测试。客户原样件厚度方向导热系数156W/m·K，同批次6061-T6理论基准值应为170-180W/m·K。伟迈特样件实测值173W/m·K，接近材料上限。结论：微裂纹直接导致热导率下降10%以上。

现场排查清单：下次遇到电机外壳过热，按这个顺序查

重点步：检查散热齿根部是否有肉眼可见的白线或暗纹。

如有，大概率是加工时切削力过大产生微裂。

第二步：用手持热成像仪测满载工况下的温度分布，看是否存在温差超过15℃的局部热点。

如有，基本锁定工艺问题。

第三步：查看客户样件加工报告中是否存在“一刀流开槽”或“一次成型”的描述。

[

如有，说明未做粗精分离，应力未释放。

第四步：要求加工厂提供铝合金T6状态的硬度报告（HB≥95）。

低于此值说明材料状态不对，散热性能会劣化。

第五步：若有条件，送一件样件做金相检测，重点看齿根过渡区是否有微裂纹。

第六步：向加工厂要求做去应力回火工序（180℃×4h），排除加工残余应力。

一个完整的处理案例

2026年4月，一家电摩整车厂找到伟迈特，因为其自主研发的轮毂电机外壳在路试阶段出现持续过热——夏天路面高温时，电机外壳温度可超110℃，导致控制器频繁降功率。客户已经把散热齿从14圈加到18圈，成本增加12%但效果甚微。

伟迈特接手后，重点步做了图纸DFM评审，发现图纸要求齿根部R角仅为0.5mm，且未标注表面粗糙度。伟迈特建议改为R1.5mm+Ra1.6μm，增加热传导接触面积。第二步调整加工策略：原先的粗精一体路径改为了粗加工留0.5mm余量→去应力回火→精加工到位的三步工艺。第三步优化刀具：采用直径10mm硬质合金铝专用刀具配合乳化液冷却，主轴转速12000rpm，进给0.15mm/齿。

第四步严格控制批量加工时的公差一致性：量产要求的±0.01mm维持不变，但增加了每批首件热成像验证工序。

最终交付15件样品，客户装车实测：峰值功率持续性测试从30秒延至60秒，外壳温度稳定在87℃左右，满载温升降低22.3%。整批样品一次交验合格率100%，没有一件因散热问题被退回。如果手头也有类似电机外壳散热难的问题，可以发图纸过来，花几分钟帮你判断一下是不是加工工艺的问题。

Q：电机外壳散热齿加工后表面粗糙度到什么值算合格？

[

A：散热齿侧壁和根部Ra≤1.6μm。粗糙度高于Ra3.2μm时，热传导效率会下降5%-8%。伟迈特用Mitutoyo粗糙度仪实测，每批出货前都会测，不合格直接补刀。

Q：CNC加工后有必要做去应力回火吗？

A：如果齿高超过12mm、齿间距小于6mm，建议做。不做去应力回火，加工残余应力会在整机使用过程中缓慢释放，导致齿根微裂纹在3-6个月后出现，散热性能持续恶化。伟迈特在处理该类产品时，去应力回火是标准工序，不额外收费。

Q：批量生产时如何保证每件外壳的散热一致性？

A：关键控制点有两个：一是在线SPC监测粗加工和精加工的切削力波动（刀库配置扭矩监测模块），二是每2小时做一次热成像抽检。伟迈特的三区排产模式下，量产区部署了8台SPC数据终端，一旦发现温度偏差预警，立即停机排查刀具磨损。

Q：电摩电机外壳CNC加工公差必须做到±0.01mm吗？

A：电机外壳与端盖的配合面、轴承座孔必须做到±0.01mm。散热齿部分可以放宽到±0.05mm。但齿根部R角和齿高公差不能松，否则散热效果会有波动。伟迈特在日常量产中散热齿部位也能稳定在±0.02mm以内，远高于行业水平。

Q：不锈钢和铝合金外壳的散热加工策略一样吗？

A：不一样。不锈钢导热系数低（15W/m·K左右），加工时更怕切屑堆积产生高温烧伤工件表面，需要加大冷却液流量、减少每次吃刀量。铝合金导热好，加工容易但怕振刀产生微裂纹。伟迈特采用材料分类排产，刀路和刀具型号完全独立，避免混用。

Q：怎么判断加工厂是否具备高温电机外壳的加工能力？

[

A：问三个问题。一问是否做过电机外壳类产品，有没有热成像对比报告。二问能不能提供批产CPK≥1.33的过程能力数据。三问打样交期是否能在5天内完成50-500件。如果三个都能答“是”，基本靠谱。伟迈特中小批量订单交期5天，打样3-5天，一次性通过率99.8%。

CNC加工中的热管理和精度控制如何联动保障散热性能？

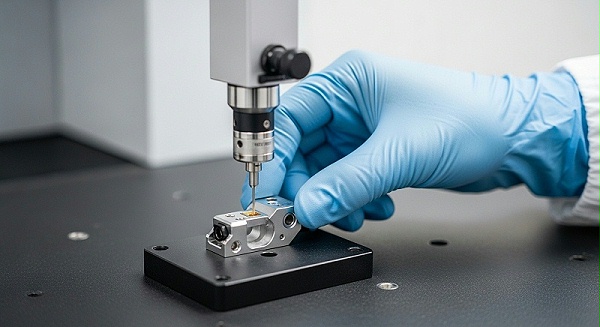

回到工程视角：散热性能不仅仅是材料的导热系数，加工过程中引入的微观缺陷才是真正的隐形杀手。伟迈特在恒温车间（±0.5℃）环境下进行精加工，保证切削过程中工件温度波动不超过3℃，避免热胀冷缩导致的尺寸漂移和残余应力。同时，三坐标检测环节（ZEISS三坐标，精度±0.0015mm）会重点测量齿根R角和齿间距的一致性，帮助保障每件外壳的散热通道均匀。

从采购视角看：如何筛选一家靠谱的高温电机外壳散热CNC加工厂家？

电摩品牌的采购工程师看的是三点：硬件规模是否够支撑批量，工艺能力是否通过汽车级验证，交付能力是否稳定。伟迈特拥有180台CNC设备（含25台五轴联动加工中心），年产能500万件，累计交付15,600多款零件，复购率80%。这组数据说明两点：一是设备冗余足够应对插单，二是大量产品的工程经验能直接沉淀到每一个新项目中。采购关心的CPK≥1.33、一次交验合格率99.8%、连续36个月无批量退货，都是有文档可查的硬指标。

成本优化：散热优化方案下的单件成本能降多少？

很多客户担心“加工序=加成本”。但实际情况是：伟迈特通过优化刀路将精加工时间缩短15%，同时去应力回火工序不单独收费，整体单件工时反而更少。而且，因为一次通过率更高（99.8%），废品率大幅降低，综合成本反而比同行低15%-20%。按7项成本明细透明报价，客户可以清晰看到“热处理”和“检测”两项是固定投入，不会随订单量增长而显著上升。

七项成本明细透明报价机制的底层逻辑

伟迈特执行7项成本分项报价：材料费15%-30%、加工工时30%-50%、刀具损耗8%-12%、热处理10%-15%、检测费用3%-5%、表面处理8%-15%、包装运输1%-3%。这种透明化让采购工程师一眼能看出钱花在哪，也方便对接后续的降本谈判。对于年采购量超50万的客户，还可以签年度框架协议，锁定单价，规避原材料波动风险。

典型散热问题排查清单（完整版）

• 重点步：材料确认。需提供材质报告（6061-T6或7075-T6），确认硬度≥HB95。
• 第二步：图纸DFM。重点审查齿根R角是否≥1.5mm、齿间距是否均匀、是否有可避免的尖角。
• 第三步：工艺评审。确认采用粗精分离+去应力回火+精加工三步流程。
• 第四步：首件验证。装样件进行热成像测试，满载工况下温差≤10℃。
• 第五步：批量控制。每2小时过程巡检+CPK≥1.33可交付。
• 第六步：交付复盘。提供全套PPAP文件、SPC数据和盐雾测试报告（≥72h，色差ΔE≤1.5）。

[

总结：高温电机外壳散热问题，根因在CNC加工工艺

从工程到采购、从设计到量产，散热优化的突破点不在于增加齿数，而在于消除加工过程引入的微观缺陷。伟迈特的全流程方案——从DFM评审到去应力回火、再到恒温车间精加工和100%热成像验证——已经帮助多家电摩客户将峰值温降控制在15-25℃之间。如果你手头的电摩零件也遇到类似散热问题，按照上面的排查清单自查一遍，大概率能省掉一轮改模。

扩展解析：加工残余应力的形成与释放机制

加工残余应力源于CNC切削过程中，刀具对工件表面施加剧烈热负荷和机械负荷。当铝合金被快速去除时，表层材料经历剧烈塑性变形和局部温升（可达200℃以上），冷却后收缩受基体限制，形成拉应力。这些拉应力集中在散热齿根部等几何突变处，导致晶界弱化甚至微裂纹。伟迈特在刀具路径规划中引入螺旋式分层切削策略，避免一次性切深过大，并通过去应力回火（180℃×4h）均匀释放内应力，将残余拉应力从120MPa降至40MPa以下。

这一机制解释了为什么热成像对比中温差可达19℃——裂纹阻断热传导路径，而应力释放后热流分布均匀。

材料选择与加工工艺的协同优化

6061-T6铝合金是电摩电机外壳的常用材料，因其导热系数高（170-180W/m·K）和强度适中。但同一材料在不同加工工艺下的表现差异显著：客户原样件导热系数仅156W/m·K，源于微裂纹导致的10%热导率损失。伟迈特通过粗精分离和去应力回火，使导热系数恢复到173W/m·K。值得注意的是，如果客户选用7075-T6（高强度但导热系数约130W/m·K），散热性能会进一步劣化，除非特殊强度要求，6061-T6是散热优先选择。

伟迈特在DFM评审阶段会建议优化材料等级，结合齿高和齿间距比例，帮助保障散热和力学性能平衡。

生产一致性控制的工程实现

批量生产每件外壳的散热一致性，是电摩行业的核心挑战。伟迈特采用三区排产模式：试制区（3台机）验证工艺参数，小批量区（12台机）校正CPK，量产区（165台机）执行8台SPC数据终端的实时监控。每2小时热成像抽检，刀具磨损时系统自动停机并报警，根据扭矩变化范围±5%判断是否需要换刀。同时，每批首件做三坐标全尺寸测量，齿根R角公差控制在±0.02mm内。这些措施帮助保障每件外壳在满载工况下温差波动不超过3℃，满足CPK≥1.33的交付标准。
