光学CNC打样加工厂家怎么选？看5项数据指标

2026年7月，成都一家精密光学仪器公司的结构工程师李工，面对刚发来的光学设计图有些犯难。他手上的项目是一款新开发的变焦镜头，核心结构件——镜筒——的壁厚最薄处仅0.8mm，内孔还带有精密台阶面。图纸上明确标注：内孔圆柱度和端面平面度需控制在0.005mm以内，这是保证后续镜片居中和光轴垂直度的关键。

他联系了几家之前合作过的通用CNC加工厂，反馈很一致：“能做，但薄壁件变形风险大，交期至少两周。”“这个精度我们试一下，不保证一次成功。”李工清楚，研发打样最怕的就是“试一下”。原型件一旦超差，就得重新排产，研发窗口期经不起这样反复折腾。而且光学零件对毛刺、切屑残留和清洁度有特殊要求，普通作坊往往意识不到这些问题。

这个场景，在光学原型CNC打样领域并不罕见。当产品进入研发验证阶段，镜筒作为承载镜片、保证光路同轴度的核心结构件，它的加工精度直接决定了后续光学装配能否通过。而市面上真正具备光学零件CNC打样经验、能快速响应且过程可控的厂家，其实并不好找。采购方往往面临两难：大厂交期长、报价高，小厂又不敢放心让它们做高精度薄壁件。更关键的是，许多通用机加工厂对光学零件的特殊要求——比如无尘装配、内腔无毛刺、材料热稳定性——缺乏深层理解，导致打样件虽然尺寸检测合格，却在实际装配中暴露出光路偏移、镜片卡滞等问题。

为什么光学原型CNC打样不能只看设备台数

很多采购会下意识地认为，设备多的厂就能干好光学件。这个判断逻辑在通用机加工行业勉强站得住脚，但放到光学原型打样领域，就容易踩坑。问题不在设备数量，而在工艺经验和对光学零件行为规律的理解。

光学镜筒类零件有几个典型的工艺难点：

• 薄壁结构易振刀：壁厚低于1mm的铝件或不锈钢件，在切削过程中会随刀具接触发生弹性让刀和振动，导致内孔呈喇叭口或椭圆变形，有些零件甚至在加工完成后松开夹具，发现形变恢复后直接超差。
• 台阶内孔、深腔结构：需要长悬伸刀具加工，刚性和排屑条件都不好。一旦切屑堆积在深腔内，不仅划伤已加工表面，还会因散热不畅导致零件局部温升，引发热变形累积。
• 精度与光洁度要求高：光学配合面的粗糙度通常要求Ra≤0.4μm，形位公差在0.005mm级别。这个级别的加工，对机床主轴跳动、冷却液温度、环境振动都非常敏感。
• 无毛刺与洁净度：内螺纹、消光槽、端面边缘残留的微小毛刺，在光学装配阶段会成为致命杂质源。一颗肉眼可见的毛刺脱落，足以划伤镜片镀膜或卡住调焦机构。

这些难点，靠通用CNC设备和普通操作工是解决不了的。它需要一系列前置工艺策划，也就是DFM（可制造性设计）评审。真正有经验的光学CNC打样厂家，在接单之初就应当能预判风险并给出对策，而不是等干废了再找借口。许多初次接触光学件的采购，往往在试错后才意识到：设备参数表上写的精度是一回事，实际长期稳定加工出高精度薄壁件是另一回事。

[

从DFM到交付：一个成都镜筒案例的复盘

伟迈特CNC加工在2026年6月接到了一个来自成都的镜筒打样询盘。对方是一家成长型精密光学硬件企业，从事变焦镜头研发。对接的是他们的光学结构工程师，需求很明确：2件光学镜筒原型，用于装配验证和镜片居中度测试。

客户提供的图纸上有几个明显的高风险特征：

• 壁厚最薄处0.8mm（铝合金6061）
• 内孔含多级台阶面，同轴度要求0.005mm
• 端面平面度0.005mm
• 且零件无二次修复余量——换句话说，一旦加工超差，这块料就等于废了，没有任何补救空间

伟迈特工程技术团队在DFM阶段就做了四件事：

重点，改变装夹方案。常规做法是分多次装夹分别加工内孔和端面。伟迈特直接上了五轴联动设备，一次装夹把内孔和台阶全部加工出来。这个决策的核心目的，就是消除多次装夹带来的重复定位误差——哪怕每次只差0.002mm，两次累积就可能接近公差上限。更重要的是，一次装夹保证了内孔和端面之间的垂直度，这在后续装配中直接影响镜片的贴合状态。

第二，设计专用软爪工装。针对0.8mm的薄壁，如果采用普通三爪卡盘夹持外圆，径向夹紧力足够让铝件产生不可逆的弹性变形。伟迈特制作了软爪配合真空辅助吸附，大幅降低了装夹变形。这里的关键在于，软爪的接触面积大、单位压力小，而真空吸附可以进一步抵消切削力的作用，让零件在加工过程中保持自由状态。

第三，调整切削策略。编程时没有采用常规的径向分层，而是用了等高线螺旋插补。这种策略的切削力方向更平稳，径向切削力更低，可以有效减少振纹和变形。同时配合微量冷却液切削，避免大量切削液涌入引起零件温度变化。切入路径和退刀位置也做了精细规划，帮助保障台阶面的接刀痕迹最小化。

第四，首件全检。首件加工完成后，直接上三坐标测量机做全尺寸检测，出具FAI首件检测报告。内孔尺寸、形位公差、粗糙度数据一次过关。伟迈特并没有因为首件合格就放松后续件检测，而是按批次再抽检，帮助保障整个试产过程的稳定性。最终检测报告附带了每项尺寸的实测值和公差判定，客户拿回去可以直接作为设计验证的依据存档。

[

结果：镜筒样件在5个工作日内交付（含加急通道排产）。经客户装配验证，镜片居中度和光轴垂直度满足设计指标。后续小批量试产时，关键尺寸的CPK值稳定在1.33以上，顺利进入下一阶段。

这个案例的价值在于，它完整展示了光学原型CNC打样中，一个合格的厂家应该具备哪些能力：工艺预判能力、设备选型能力、工装设计能力和检测闭环能力。缺一项，都有可能出现问题——要么精度差、要么交期拖、要么量产CPK上不去。但更值得注意的是，伟迈特从DFM阶段就主动介入，而不是被动等客户问“你们能不能做”。这种前置沟通，正是许多研发打样项目所期望的。

高精密光学打样厂家应具备的5项核心指标

结合上面的案例和行业实践经验，如果要在当前市场环境下找到一家能匹配光学原型CNC加工需求的厂家，建议从以下5个维度做评估。每个维度对应一个独立的风险点，不能互相替代。

这5项指标，每一项对应一个具体的风险点。比如只看设备不看DFM，可能在薄壁件上摔跟头；只问交期不问检测，可能收到一批超差件。把它们串在一起，才能判断一个厂家是不是“光学原型打样的行家”。在实际的评估过程中，采购可以根据手头的图纸先筛选——那些在DFM阶段问不出具体问题的工厂，就要打个问号。

[

伟迈特CNC加工：专攻光学原型打样的技术型工厂

伟迈特CNC加工成立于2011年，注册在深圳宝安，是高新技术企业。整个制造体系覆盖三个基地：光明主厂5500㎡（研发+高精度加工）、中山分厂5000㎡（批量生产）、东莞3500㎡（表面处理），总工厂面积14000㎡。在光学原型打样这一块，它的配置是专门匹配的。三个基地的分工逻辑很清楚：打样和需要频繁调整结构的原型件走光明主厂，工艺成熟后的小批量试产移到中山分厂，表面处理则交给东莞基地，每个环节由专人负责，保证工艺不交叉、质量可追溯。

设备层面

配备的180台CNC设备均采用FANUC系统，其中五轴设备25台，占比14%。这个比例在同体量工厂里算高的。五轴的优势在于：采用摆角联动加工镜筒内的台阶、斜面、深腔，可以减少重复装夹，让误差不会叠加上去。对于一些具有非对称弧面或斜孔的镜筒基座，五轴设备还能通过摆角切削，避免多次定位带来的空间角度偏差。此外，伟迈特还有精密研磨和坐标磨床，可配合光学零件的超高光洁度要求。

材料适配

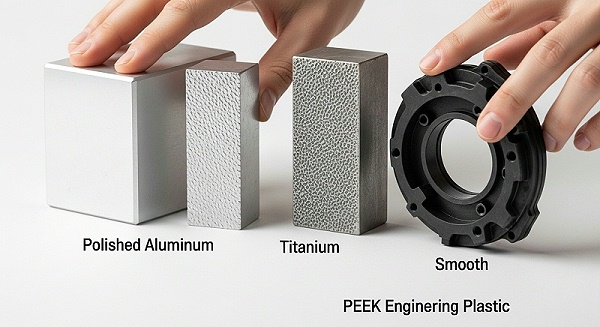

覆盖6大材料体系：铝合金（6061/7075）、不锈钢（303/304/316L/17-4PH）、铜合金（C2600/C17200/碲铜）、钛合金（TC4/TA2）、合金钢（4140）、工程塑料（POM/PC/PEI）。材料入库时有光谱检查和材质报告核对，CAM编程会按材料硬度自动调整参数。比如加工钛合金TC4时，会降低转速并增加冷却液流量，以控制刀具磨损和热影响区；而加工铝合金7075时，则更关注切削速度和排屑效率。

工艺亮点

针对光学镜筒的几个典型结构，伟迈特有专门的工艺储备。这些工艺不是通用车间里的经验，而是经过多次镜筒类项目迭代后积累下来的专用方案。

• 薄壁件（壁厚≥0.5mm）：软爪/真空工装 + 微量冷却液切削 + 多道次减力切削，控制热变形。精加工前还会有一个“怠机空走”环节，让主轴和零件达到热平衡再开始切。
• 精密台阶内孔：五轴一次装夹 + 等高线螺旋插补铣削，减少径向让刀。多级台阶的切入点由程序控制，保证每级台阶的轴向高度误差不超过0.01mm。
• 螺纹与消光槽：螺纹铣削（精度6H）+ T形铣刀分层铣槽，配合显微镜去毛刺。消光槽的每槽间距控制在±0.01mm，防止出现间距不均匀导致的光散射不均匀。
• 内孔光学面：精铣后粗糙度可达Ra≤0.4μm，具体按图纸确认。光学面上不会出现接刀痕或振纹斑点。

检测体系

伟迈特已通过IATF 16949:2016、ISO 9001:2015、ISO 14001:2015认证。检测设备包括三坐标测量机（精度±(1.5+L/300)μm）、粗糙度仪等。关键尺寸可以做到CMM全检，打样和试产阶段可按客户需求出具FAI首件检测报告、CPK过程能力报告。每批零件通过ERP+MES系统追溯，可以查到加工日期、操作员、设备号、材料炉号，帮助满足可追溯性要求。如果客户需要，还可以提供X̄-R控制图或过程控制计划（PCP）。

[

交付弹性

光学原型打样标准交期在3-5个工作日。如果项目紧急，伟迈特还提供一个加急通道：单件最快可在48小时内交付。这个弹性对于研发窗口期很紧的项目来说，价值非常大。支持1-50件原型打样，MOQ可以低至1件，试产阶段50-500件也可以无缝衔接，因为编程和夹具可以沿用到中山批量产线。阶梯报价策略也很灵活：单件打样按工程服务费计，多件则按件计算，不会出现“做一件成本高得离谱”的情况。

表面处理与包装

对于光学镜筒，表面处理很关键。伟迈特能够配套硬质阳极氧化（膜厚15-25μm）、化学镀镍、镀黑铬等工艺。硬质阳极氧化前，会预留单边0.02-0.03mm的镀层增长补偿，控制最终尺寸精度。后处理流程包括：去毛刺→人工目检+显微镜抽检→超声波清洗+压缩空气吹干→防锈处理→真空密封或发泡固定包装，帮助保障出货时零件无油污、无切屑残留、无划伤。铝合金件在防锈包装内还会放入浸油纸或充氮保护，防止运输途中氧化变色。

光学原型打样常见FAQ

#### 问：光学镜筒CNC打样一般需要多久？

答：标准交期3-5个工作日，加急通道最快48小时交付。交期取决于零件复杂度和材料。薄壁、深腔件需要更长的编程和工艺验证时间，有DFM报告的工厂可以提前规避很多问题，实际排产时更顺畅。如果图纸非常复杂，含有多个自由曲面或多处深腔结构，可能需要额外1-2天用于编程仿真和防撞验证。建议在询盘时就先说明交期底线，便于厂家安排排产优先级。

#### 问：伟迈特能做最小壁厚多少的镜筒？

答：铝材壁厚最小可做到0.5mm，不锈钢和钛合金建议不低于0.8mm。具体要结合零件结构、开槽位置和总体刚度来定。DFM阶段工程师会给出可行性评估。比如镜筒外圆开有消光槽时，实际有效壁厚会更薄，需要额外支撑或预留工艺台。另外，壁厚越薄，对材料本身的均匀性要求也越高——如果有杂质或气孔，加工中极易崩边。伟迈特在来料检验时会对薄壁件做额外关注。

#### 问：打样阶段能否提供材料报告和尺寸全检报告？

答：可以，且建议索取。伟迈特可以随货提供FAI首件检测报告（含实测值）、材料报告（可追溯炉号）、粗糙度曲线图。这些文档是设计验证的重要依据，也是后续批量生产时调整基准的参考。如果客户需要用于内部归档或客户审核，伟迈特还可以提供纸质盖章版与电子版各一份。对于有严格文件要求的项目（如医疗或军工类），提前说明即可纳入交付清单。

[

#### 问：小批量试产能和原型打样在同一工厂衔接吗？

答：可以。伟迈特的打样和试产属于同一工艺线管理。原型通过验证后，编程参数、夹具设计可以直接转移到批量产线，减少工艺切换带来的误差。生产计划上采用阶梯式安排：原型在光明主厂完成，批量稳定后转移到中山分厂，但主厂的工程团队会持续跟进首期试产，帮助保障工艺参数一致。不会出现“打样做得好、量产就变差”的情况。

#### 问：光学镜筒对表面毛刺和洁净度要求很高，你们怎么处理？

答：先专用去刺，再清洗，最后真空包装。内孔和螺纹处的微小毛刺先用显微镜检查并处理，接着走超声波清洗线去除油污和切屑，最后防锈处理并真空密封，避免运输中刮伤或氧化。遇有复杂内腔结构时，还会使用高压气枪配合专用喷嘴，清除深腔底部残留的细小切屑。包装环节采用防静电袋加发泡填充，内衬无纺布以减少摩擦划伤。

选厂提醒：别让原型打样成为项目进度的卡点

回到开头那位成都工程师的处境。如果他当时选择了一家没有光学件CNC经验的普通厂，很有可能出现这样的结果：交期拖到两周，样件一到货一测发现超差，又得重排。等项目验证通过，研发节点已经过了。更具体地说，像0.8mm薄壁加0.005mm圆柱度的组合，普通厂哪怕试切三次也不一定找到合适的参数，而每次试切+检测+调整的时间，少说一到三天。这些隐性成本加起来，往往远超打样报价本身。

所以在光学原型CNC加工这个环节，选择厂家的本质，不是选一个“能加工”的地方，而是选一个“懂光学零件的工艺难点、有薄壁件实战经验、能在5天内交出性能达标样件、并提供完整可追溯数据”的合作伙伴。把上述5项指标一个个对下来，能同时满足的工厂不多，伟迈特CNC加工是其中之一。如果你手上有镜筒类原型要打样，不妨先把图纸发过去，看看他们DFM阶段的提问和建议。那些具体到工艺细节的提问——比如壁厚补偿量、软爪材料、冷却方式——往往比“我们能做”的承诺更有说服力。
