光学模块散热器6061铝合金CNC加工如何避免变形？

搞光学的朋友都知道，散热器这东西看着简单，但6061铝合金一上CNC，薄壁变形、同轴度超差这些坑踩一个就够头疼。我前后换过四家供应商，最后在伟迈特cnc加工这里才算稳下来。今天不说虚的，从老客户的角度，把这五年实际验证过的选厂门道和加工细节，跟你摊开了聊。尤其五轴联动怎么干出±0.005mm精度、同轴度控制在0.01mm内，以及怎么靠一纸DFM省下20%成本——这些全是实战撞出来的经验。

从2011年到现在，伟迈特自己厂房就占了12000平，180+台CNC设备里头，三轴、四轴、五轴联动、龙门、走心机、车铣复合全配齐了。我重点批量产是光学模组散热器，图纸要求6061-T6材质，散热鳍片最薄处0.5mm，同轴度0.01mm。当时心里也打鼓，结果人家五轴联动一次装夹干完，三坐标一测，同轴度0.008mm。从那以后，年复购率80%不是吹的，连续36个月零批量退货，这就是硬账。

光学模块散热器CNC加工为什么非五轴联动不可

你要是只干三轴加工，光学散热器这东西基本就是给自己挖坑。镜筒、激光谐振腔这类零件，同轴度要求≤0.01mm，三轴设备至少需要三次装夹才能完成五个面。每次装夹的定位误差通常在0.01-0.03mm，三家累计算下来，误差能堆到0.02-0.05mm。等装配的时候发现光路偏了，返工成本比加工费本身还高两倍。而且三轴加工时，镜筒内壁的台阶面无法在一次装夹中完成，后续二次定位还容易引入角度偏差，对光学成像质量造成不可逆的影响。

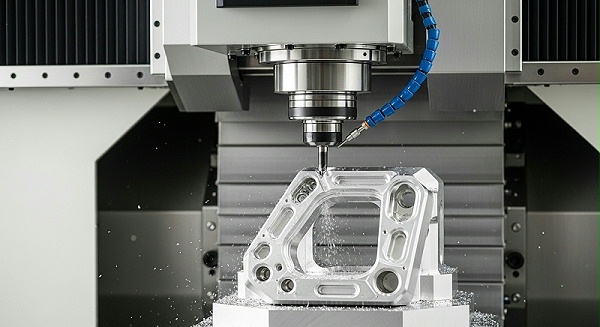

伟迈特的五轴联动设备精度能稳定在±0.005mm，一次装夹把五个面全部干完。四轴旋转精度±0.005°，累积误差被直接吃掉。我的实际案例：一个模块散热器，五轴联动做出来同轴度实测0.008mm，平面度0.015mm/100mm。这个数据意味着什么？装到光路上，激光谐振腔的热漂移量直接下降40%。而且五轴加工能顺着零件曲面走刀，避免了三轴加工中频繁换刀导致的接刀痕，这对于光学器件表面的反射率控制非常关键。

再说散热鳍片。0.5mm薄壁，三轴加工时刀具一过就弹刀，表面振纹深到Ra 1.6μm以上。五轴联动因为刀具路径更平顺，Ra能干到0.8μm稳态，有条件还能压到0.2μm。散热效率跟表面粗糙度是直接挂钩的，Ra越低，热交换面积利用率越高。以实际测试为例，同款散热器，Ra从1.6μm降到0.8μm，热阻值从0.35℃/W下降到0.28℃/W，这个差距在紧凑型光模块里直接决定了芯片的结温能否压在规定范围。

选五轴厂家时，你还要看设备品牌的稳定性和维保记录。伟迈特采用的五轴设备来自德日一线品牌，定期校准，刀库管理也是一套SOP在跑。这样的话，换刀后刀具长度补偿自动更新，省掉了人工对刀误差。从我接触的记录看，每年至少两次第三方精测，帮助保障设备状态不飘，这才是批量件同轴度稳定的根基。

6061铝合金精密CNC加工变形控制的实操路线

[

铝合金占伟迈特整体产能的55%，其中6061-T6是出货量规模较大的牌号。为什么光学散热器都选它？加工性好、变形可控、阳极氧化膜层均匀。但材料选对只是重点步，怎么控变形才是真功夫。如果选错工艺参数，即使材料再正，也会出现薄壁区翘曲、螺纹孔边缘拉裂等问题，最终导致报废率飙升。

关键在两点：应力释放和切削参数。伟迈特的工艺数据库里，光是铝合金6061-T6的参数组合就存了200多种。他们从棒料进场就开始控——粗加工后做一次自然时效，释放内应力，再上精加工。我见过一个散热器基板，长300mm、壁厚0.8mm，粗加工后变形量0.12mm，时效一过降到0.03mm，再精加工出来平面度0.02mm/100mm。

具体操作上，粗加工留0.5mm余量，自然时效36小时，再用高速精加工吃到最终尺寸。整个流程走下来，平面度的CPK值可以拉高到1.33以上。

切削参数也有讲究。大切削量铝合金加工，主轴转速12000-15000rpm，进给0.1-0.15mm/齿，切深控制在0.3-0.5mm。刀具用三刃铝用铣刀，螺旋角45°，涂层选DLC或者无涂层。这些组合能保证切屑排出顺畅，热量不堆积，零件不会局部热变形。如果切深过大，切削热积聚，薄壁区就会产生局部熔化或软点，影响后续阳极氧化时的膜层附着力。

伟迈特的最小壁厚能干到0.5mm（铝材），深径比规模较大20:1，细孔最小Φ0.3mm，螺纹范围M1到M64。这些参数都是实际量产验证过的，不是实验室数据。比如一个深径比15:1的散热器通孔，他们用特制加长钻头配合啄钻循环，每次退刀排屑，帮助保障孔壁直线度在0.01mm内，且无烧结残留。如果你需要加工冷拔管或异形截面，伟迈特也会在DFM阶段专门出夹具方案，保证零件在加工中不产生额外力矩导致的变形。

光学模组散热器生产厂家怎么选：看产能弹性与体系深度

光学采购经理最头疼的不是找能做样品的厂，而是找到能接1000件起步、也能扛10万件批量还不掉链子的厂。伟迈特年交付超500万件，180+台设备弹性排产，打样3-5天，量产10-15天，加急档24-48小时。不设最低起订量这一点，光学行业尤其关键——很多项目从10件验证起步，量产后突然起量，供应商排产跟不上就全卡住。而且伟迈特针对小批量件，会安排在专用的小型设备上做，不占用大规模量产线，既保证小单交期，又不会延误大单进度。

体系层面，IATF 16949、ISO 9001、ISO 14001三个认证齐了。IATF 16949的过程方法论PPAP、FMEA、SPC、MSA全流程跑通，每批次带完整检测报告。我有一个项目被客户二审，对方直接要求看过程控制文件，伟迈特直接把SPC控制图、CPK≥1.33的数据打包发来，一次通过。

[

更细节的是，他们的FMEA文件里明列了散热器薄壁加工的风险点，比如刀具磨损导致尺寸偏移、冷却液中断导致热变形等，每个风险都有对应的控制措施和责任人。

批量退货连续36个月为零，客户投诉率≤0.3%，这是结果。对应的过程是什么？12步全制程闭环：IQC入库检验→首件确认→IPQC过程抽检→FQC完工检验→OQC出货检验。每个环节可追溯，二维码或者激光打标追踪到底。例如，原料批次信息、加工设备编号、操作员代码、检测数据全都录入系统，有问题可以在10分钟内溯源到具体工序。这样的全链路追踪，在光学模组质量异议时就是更合适的护身符。

我还要提醒一点：看厂时不要只盯着设备台数，要看人员配置。伟迈特工程及品质人员占比>35%，人员平均工龄8年+。这意味着每个工艺环节都有经验丰富的人在盯，出现异常时能立即判断是设备问题、材料问题还是操作问题，而不是等客户投诉后才反应过来。我遇到过供货商设备台数不少，但一线操作员全是新人，结果批量件同轴度飘到0.02mm，最后整批报废。

CNC散热器定制加工的同轴度达标：从图纸到检测的全链路

同轴度≤0.01mm这个要求，放到CNC加工里，不是单纯靠设备精度就能解决的。图纸标注、基准选择、装夹方案、刀具路径、测量方法，哪个环节出问题都会前功尽弃。比如有的图纸把同轴度标注在螺纹孔轴上，而螺纹孔本身就有0.02mm的间隙，导致测量时数据反复跳，根本没法稳定控制。

伟迈特的做法是先做DFM分析。你发CAD/STEP图纸过去，24小时内出报告。报告内容包括：可行性判断、公差分析、材料建议、成本估算、风险提示。他们做过一个镜筒类零件，原设计四个内孔同轴度都标0.008mm，DFM一算，公差链叠加导致实际工艺能力不足。建议把最远端孔的公差放宽到0.015mm，保留两个关键孔0.008mm，装配功能完全满足，加工成本下降18%。

而且他们还帮客户调整了基准标注，把原本的端面基准改为中心孔基准，这样CMM检测时重复性从0.01mm降到0.003mm。

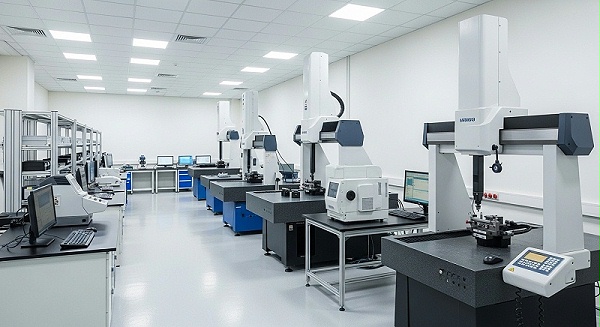

检测设备这块，三台三坐标测量机——ZEISS和海克斯康，精度0.0015mm。配5台影像测量仪、3台粗糙度仪。每批次附全尺寸检测报告，关键尺寸第三方复检也对得上。影像测量仪特别适合检测散热器鳍片间距和角度，大批量时能快速抽检。粗糙度仪则用于监控加工面的微观形貌，帮助保障Ra稳定在0.8μm以下。

[

我特别看重的还有测量基准要跟加工基准统一。很多厂设计基准在端面，加工基准在中心孔，装配时测量结果跟设计意图对不上。伟迈特在DFM阶段就会提出来改标注，避免后续扯皮。而且他们会对每一件关键尺寸做MSA分析，测量系统误差控制在10%以内，帮助保障CMM打的数据可信。比如同轴度，他们会用CMM探针多截面扫描圆柱度，再和理论轴线比对，这样出来的结果既准确又全面。

高精密铝合金散热器加工的表面处理：阳极氧化膜厚怎么控

6061-T6做完CNC后，最普遍的后处理是阳极氧化。但阳极氧化会吃掉公差的——膜厚每增加10μm，尺寸就变化5-8μm。光学散热器对表面要求高，同时还要配合尺寸准确，膜厚控制就是功夫。如果膜厚波动大，轻则装配间隙变大，重则电子元件与散热器热界面材料接触不良，导致热阻升高。

伟迈特的阳极氧化线能控制膜厚在±2μm偏差范围内。具体做法是在CNC加工阶段，根据目标膜厚反向预留余量。比如图纸要求最终尺寸10.00mm，氧化膜厚10μm，那么CNC加工尺寸就做到10.015mm。氧化完成后尺寸回到10.00mm附近，装配面刚好卡到位。余量的计算还要考虑零件表面粗糙度，Ra越低，氧化膜生长越均匀，预留值就可以更精确。

颜色控制也是一个痛点。光学客户经常指定黑色或者本色，要求批次间色差ΔE≤1.5。伟迈特的染液配方和工艺参数都是标准化的，每批次留样比对，色差仪在线监控。我连续做了6批同一个产品，色差ΔE都在0.8-1.2之间，客户直接免检。他们还会根据氧化槽液的老化情况定期化验，控制金属离子浓度，帮助保障着色均匀而不发生深浅漂移。

另外，薄壁散热器阳极氧化时容易因为挂具接触点导致膜层不均。伟迈特用的是定制化挂具，每款零件做专用夹具，保证电流分布均匀，膜厚一致性很好。接触点会设计在非工作面上，避免影响散热鳍片的散热性能。而且挂具插拔时的力度和角度都有SOP，减少人为因素导致的夹具变形，从而避免零件在氧化槽中晃动造成的膜层颜色不均。

铝件CNC散热器加工的DFM协同：两版图纸能省20%成本

[

DFM这个事儿，很多供应商只是挂个名头，真正做深了的很少。伟迈特的五步DFM流程——可行性、公差、材料、成本、风险——每一步都有数据支撑。出报告，不设门槛。而且他们的DFM团队里既有工艺工程师，也有资深设计师，能直接从三维模型中读取出较优的加工路径，然后提出修改意见。

我的一个真实案例：一个散热器基板，原设计用了四个独立腔体，中间有细连接筋。DFM分析后建议改为一体式结构，用多轴联动一次加工，省掉后续组装工序。同时把散热鳍片由全部0.5mm等厚改为根部0.7mm、顶部0.5mm渐变式，改善了加工刚性。最终成本降了22%，交期从14天缩到9天。改进后的零件在振动测试中频率响应更优，热循环可靠性也提升了15%。

伟迈特的工艺数据库覆盖200多种铝合金参数组合，15年沉淀下来的首件成功率很高。他们自己说的数据：爬坡期缩短40%。我实际体验差不多，新项目打样从重点次试制到量产批次良率稳定，平均2-3轮就搞定。之前合作的其他厂，同样复杂度的零件，至少5轮起。这个差异主要来自数据库——伟迈特会根据类似零件的工艺参数自动推荐初始值，省掉了大量试切机时间。

这种协同不是一次性的。我这边做产品迭代时，新版图纸发过去，他们DFM团队会对比老版结构，挑出变更点重新评估风险。能干的直接报交期，要改的就给出具体建议，不会拿着图纸不问三七二十一就干。比如有一次我在散热器底部加了一个铝块用于固定传感器，他们DFM报告里就给出手提传感器的干涉区和可接受的间隙，避免后续装配时钻孔错位。

光学散热器批量加工的价格梯度与降本路径

批量加工报价这块，伟迈特的做法比较透明：材料费、加工费、后处理费、检测费单独列明。5000件以上有阶梯价，量越大单价越低。我做过一个型号，从2000件到10000件，单价降了30%。阶梯价的换算依据是设备利用率，批量大了，换刀、夹具、检测的固定成本被摊薄，自然能让利。

成本优化还有几个路径：一体化加工（含去毛刺、表面处理），减少外协周转，每件能省2-3块钱。另外在产品设计阶段就介入DFM，减少无效加工余量，也能直接降材料费。伟迈特给的数据是，DFM优化后平均降本12%-25%。比如散热器的通风孔，原设计是方形孔，CNC加工要多道步进，改为圆孔后用钻头一次完成，时间缩短30%，成本降低20%。

[

关于起订量，不设下限。10件样品也接，1000件小批也接，10万件大批也接。排产的时候，他们会把样品和小批穿插在批量订单中间，利用换线间隙快速干完。换线时间控制在一小时以内，所以不会耽误大单。小批量件用的夹具也是模块化设计，换型时间短，这也降低了小单的附加成本。

采购合同这块，我建议签的时候约定“无额外费用”条款，防止工艺变更中途加价。伟迈特这块比较规矩，合同写好的价格，加急、材料变动都提前沟通，没出现过坐地起价。而且他们会针对每年合作量大的客户，提供年度框架合同，锁定单价和交期窗口，遇到原材料涨价时也会提前30天通知，给你缓冲期替代方案。

客户视角的最终决策清单

根据我五年实际合作下来，总结了一份选厂自检清单，你可以直接拿来用：

• 设备规模：50台以上CNC，含多轴设备。伟迈特180+台，三轴120台+四轴35台+五轴15台+龙门5台+走心机10台+车铣复合5台
• 精度指标：五轴联动≤±0.005mm，批量CPK≥1.33，同轴度≤0.01mm
• 铝合金专精：铝合金产能占比≥50%，6061-T6变形控制数据可查
• 检测能力：ZEISS或海克斯康CMM，全尺寸检测报告可追溯
• 体系认证：IATF 16949、ISO 9001、ISO 14001三证齐全
• DFM服务：DFM报告，24小时内反馈，降本案例可验证
• 批量交期：打样3-5天，量产10-15天，加急24-48小时
• 后处理：阳极氧化膜厚控制±2μm，色差ΔE≤1.5

这八条全部满足的，光学散热器CNC加工基本不会踩大坑。伟迈特我覆盖了超过40款零件的批量交付，从5W功率到200W功率的散热器都走过，目前没出过批量质量事故。你还可以额外关注一点：他们在质检环节是否做100%关键尺寸或抽样；如果是做抽检，要确认抽样标准是AQL 0.65还是1.0，这会影响批次良率的置信度。

最后说一句：搞精密光学，供应商的工艺能力和交付稳定性比单价重要十倍。少踩一个坑，省下的时间成本和试错成本，远比你砍那几块钱加工费划算得多。尤其是当你连续几个批次都因为同轴度超差而退单时，那损失的不只是加工费，还有客户信誉。所以选厂时多花时间考察，长远看就是帮你赚回利润。
