光学仪器燕尾槽导轨CNC加工如何选厂家？

设计师把光学燕尾槽导轨的图纸发过来时，我和团队看到的不仅是线条和尺寸，更是一连串制造端需要破解的难题。导轨同轴度要求在0.01mm以内，平面度0.02mm每100mm，壁薄处不到1mm，深腔比超过4比1——这些数字在图纸上是功能指标，在CNC车间里就是刀具路径、装夹方案和温控策略的综合较量。

过去几年，伟迈特CNC加工团队累计交付超过15600款精密零件，其中光学仪器类占比不低。光学燕尾槽导轨广泛应用于激光设备、测量仪器、显微镜调焦系统等领域，其精度直接影响光路稳定性和成像质量。

今天这篇文章不谈空泛的理论，而是从设备、工艺、检测、合作四个维度，拆解一条高精度光学燕尾槽导轨从图纸到成品的完整技术路线。如果你正在寻找靠谱的光学燕尾槽CNC加工合作方，这7个评估要点能帮你少走弯路，避免因加工精度不足导致成品报废或返工。

[ABCDEFG]

设备与工艺验证：五轴联动与全闭环系统的真实价值

一条光学燕尾槽导轨，通常包含斜面导轨面、基准底面、侧向定位面、安装螺纹孔等多组特征。用三轴设备加工，至少需要三次装夹，每次装夹都会引入0.01到0.03mm的累积误差。

对于同轴度要求≤0.01mm的工件来说，这个误差直接导致超差。更棘手的是，光学燕尾槽的斜面角度公差通常只有±0.005°，三轴设备通过分度头或虎钳转换角度，角度偏差很难控制在±0.003°以内。

伟迈特配备了15台五轴联动加工中心，包括DMG MORI DMU系列和Mazak VARIAXIS系列，联动精度可以达到±0.005mm。五轴一次装夹就能完成导轨的五个工作面加工，从根源上消除了重复定位误差。

在光学镜筒的加工案例中，我们实现了同轴度≤0.01mm的稳定产出。五轴还支持B轴和C轴联动，可以加工燕尾槽底部的复杂型面，比如R角过渡区和隐藏式避空槽，这些都是三轴设备无法独立完成的。

加工薄壁件和深腔件是检验设备能力的试金石。当壁厚小于1mm时，铣削力会导致薄壁区域弹刀变形，平面度要求≤0.01mm的情况下，普通设备很难稳定控制。

伟迈特采用全闭环伺服控制系统，实时反馈刀具位置与理论位置的偏差并补偿，补偿频率达到每秒5000次。配合温度控制系统，帮助保障24小时内加工精度不漂移。

温度控制的具体做法是：车间恒温22±1°C，主轴冷却液温度控制在20±0.5°C，避免热胀冷缩对工件尺寸的影响。在深腔比超过5:1的导轨槽加工中，我们使用加长硬质合金铣刀配合微量润滑技术，将切削力降低了20%~30%，有效抑制了振纹。

[

刀具与夹具系统：看不见的精度基石

精度不只在主轴和导轨上，更在刀柄和夹具里。高精度加工要求使用HSK或CAPTO刀柄配合热缩式或液压式刀具夹头，这种组合能把刀具的径向跳动控制在0.003mm以内。

普通弹簧夹头的径向跳动通常在0.01~0.03mm，在这个量级上根本达不到要求。以HSK-A63刀柄为例，其锥面与主轴端面同时接触，重复定位精度可达0.002mm，且在高转速下锁紧力稳定不衰减。

夹具方面，伟迈特使用液压或气动精密夹具，定位精度可以达到≤0.002mm。燕尾槽导轨的装夹方案尤其讲究：夹紧力要足够固定工件，又不能过大导致薄壁区域变形。

我们在夹具设计时会在定位面增加软爪或定制仿形块，帮助保障夹紧力均匀分布，不改变工件的初始应力状态。对于长度超过300mm的导轨，我们采用多点支撑夹具，在导轨底面均匀布置6~8个硬质合金支撑点，每个支撑点可独立调节高度，帮助保障工件在夹紧后仍然保持平面度。

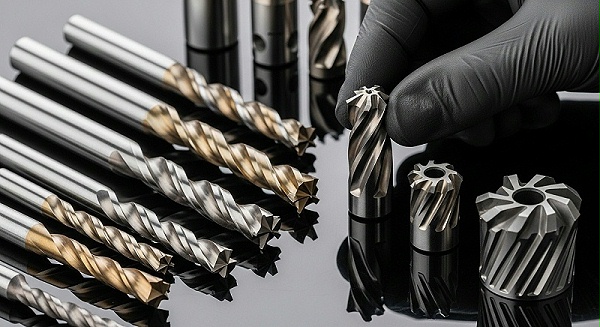

刀具选择上，光学燕尾槽加工常用PVD涂层硬质合金刀具。比如加工6061-T6铝合金导轨时，选用DLC涂层刀片，摩擦系数降低到0.15以下，铝合金不易粘刀，表面粗糙度可达Ra0.4μm。

加工不锈钢导轨（如304或316L）时，则选用TiAlN涂层刀具，其耐热温度达800°C，适合高速切削。刀具刃口处理也会影响加工质量：我们要求刀具的刃口钝圆半径控制在0.005~0.01mm，既能避免崩刃，又不会因过钝导致切削力增大。

[

检测能力与“加工-测量-补偿”闭环

只凭设备精度并不足以保证批量一致性。光学燕尾槽CNC加工的质量核心在于过程控制。伟迈特配备了三台高精度三坐标测量机，包括ZEISS和海克斯康品牌，CMM精度达到0.0015mm。

此外，我们还配置了激光干涉仪用于检测导轨长度方向的直线度，精度可达0.003mm/m。

更重要的是我们建立了“加工-测量-补偿”闭环系统。具体流程是：每加工10件，抽取1件上CMM全尺寸检测，检测数据自动导入SPC软件。软件分析出偏差趋势后，生成刀具补偿值，通过DNC网络自动写入CNC程序。

例如，如果某批次燕尾槽宽度偏大0.005mm，系统会在下一件加工时自动修正刀具半径补偿0.0025mm，将偏差校正到中心值。这种闭环控制让量产过程中的CPK始终稳定在1.33以上，满足IATF 16949标准要求。

检测项目不限于常规尺寸。对于光学燕尾槽导轨，我们还会额外检测：燕尾槽斜面的角度公差（±0.005°）、导轨与基准面的平行度（≤0.01mm/200mm）、螺纹孔的位置度（≤0.05mm）。

表面粗糙度使用泰勒霍普森粗糙度仪测量，Ra控制在0.4~0.8μm范围内。关键尺寸全检、一次交验合格率达到99.8%，客户投诉率控制在0.3%以内，批量退货已经连续36个月为零。

这些数据不是写在纸上的口号，而是在每一批出厂零件上验证的结果。

[

质量管理体系：从认证到追溯的完整链路

光学仪器类零件通常涉及精密配合和光学对位，一旦出问题，损失的不只是一个零件，而是整个系统。例如，导轨的同轴度超差会导致激光光路偏移，影响设备聚焦精度；平面度不合格则会引起镜头调焦卡顿。因此，质量管理体系必须经得起审计。

伟迈特已通过ISO 9001:2015认证，质量追溯系统覆盖从原材料入库到成品出库的全流程。每个零件都有其中一种的追溯码，可以查到它的原材料批次、加工设备、操作人员、检测数据以及加工参数记录。

比如，某件导轨的追溯码能显示：原材料是6061-T6铝板（批次号AL2026-0517），加工设备是DMU-80五轴机（操作员张三），最后检测时间是2026年6月15日，CMM报告编号CMS-0615-012，所有数据存档15年以上。

供应商管理方面，我们对原材料供应商每年进行现场审核，帮助保障铝合金型材的硬度波动在HB5以内，不锈钢棒材的碳含量偏差在0.02%以内。只有通过审核的供应商才能进入伟迈特的合格供应商名录。

对于有更高行业要求的客户，伟迈特也具备医疗器械ISO 13485的体系能力，可以承接医用光学设备导轨的加工任务。在医疗器械领域，我们曾为内窥镜成像系统加工过微型燕尾槽导轨，工件长度仅35mm，壁厚0.8mm，同轴度要求0.005mm，最终通过体系认证和相关检测。

[

快速打样与DFM服务：降低合作风险的关键

光学仪器厂的新项目大多是小批量试产。采购方最担心的不是价格高，而是大厂不做小单、交期不可控、打样成本过高。伟迈特支持1件起订，没有任何最低起订量限制，打样周期3到5天，加急档可以压缩到24到48小时。

例如，某激光设备公司需要紧急打样10件光学导轨，我们收到图纸后4小时内完成工艺评审，24小时内出胚料，48小时内完成五轴加工和检测，第三天交付。

打样阶段会提供DFM服务。DFM不只是改个圆角或者加个脱模角，而是从加工工艺角度全面优化设计。我们会分析每一个特征的可加工性：这里的壁厚能不能再厚一点减少变形风险，这里的圆角能不能从R0.3改成R0.5以降低刀具成本，这里的公差链是否需要调整以避免装配干涉。

以某光学导轨项目为例，原设计燕尾槽底部是直角（R0.2），我们建议改成R0.5圆角，刀具成本降低40%，且加工效率提升20%，经客户设计部门确认后修改，最终良品率从85%提升到98%。

具体DFM评估流程包括：STEP1，客户提供3D模型或2D图纸（PDF/DWG均可）；STEP2，我们的工艺团队在24小时内出具DFM报告，标注可优化位置并说明原因；STEP3，双方沟通确认修改方案；STEP4，正式进入打样。

根据过往数据，经过DFM优化后，客户的实际加工成本可以降低12%到25%，同时交期更短、良品率更高。这个服务的价值在于，把问题暴露在打样阶段，而不是等量产时才发现，能有效避免因设计不可制造导致的批量报废。

[

行业经验与交付能力：15600款零件的积累

光学仪器导轨的加工难点往往不在图纸上的公差数字，而在加工过程中的经验判断。比如燕尾槽斜面与基准面的配合关系，深腔处排屑和冷却策略，薄壁区域残余应力释放后的形变趋势——这些没有捷径，是靠一个个项目磨出来的。

伟迈特已累计交付超过15600款精密零件，年产能超500万件，客户复购率达到80%。服务过的行业包括光学仪器、机器人、医疗器械、精密模具等。

在光学领域，我们已经成功完成光学镜筒加工、激光振镜底座加工、显微镜调焦导轨加工等多个项目，同轴度控制在0.01mm以内。以某个显微镜调焦导轨为例，工件长度280mm，燕尾槽深度25mm，壁厚最薄处0.9mm，我们通过优化走刀路径和冷却策略，将加工效率提升了15%，同时保证了平面度0.015mm/200mm。

这些经验可以直接迁移到燕尾槽导轨的加工场景中。例如，深腔比超过4:1的导轨槽，我们建议采用分段铣削策略：先粗加工去除大部分余量，留0.3mm精加工余量；然后进行自然时效处理（放置4~6小时），释放残余应力；最后半精加工和精加工，精加工吃刀量控制在0.05~0.1mm，帮助保障表面质量。

这个工艺已经在多个项目中被验证有效。

[ABCDEFG]

样品测试：合作前一定要走完的三步

如果你是初次接触伟迈特的采购方或工程师，建议按照以下步骤完成样品测试流程：

重点步：提供1到3件具有代表性的零件图纸，图纸中要包含关键尺寸和精度要求。不需要把整套图纸都发过来，重点是那些最考验精度和工艺的特征，比如燕尾槽斜面的角度公差（±0.005°或更严）、导轨与基准面的同轴度（≤0.01mm）、薄壁区域的最小壁厚（≤1mm）、深腔比（≥4:1）。

我们曾经遇到一个客户，只提供了燕尾槽导轨的局部视图，没有标注全尺寸，结果打样时发现基面平面度超差。所以图纸越完整，DFM评估越准确。

第二步：我们将根据图纸进行DFM分析，评估加工可行性和优化方案，并给出样品交付时间——一般7到15天，具体取决于零件复杂程度。这个阶段双方要明确验收标准：形位公差用什么标准检测（比如ISO 1101或GB/T 1184）、表面粗糙度测量位置（燕尾槽底面还是斜面）、检验报告的内容格式（是否需要含CPK数据）。

伟迈特会根据客户要求制定检验计划，并在交付时提供完整的CMM检测报告和粗糙度数据。

第三步：样品完成后进行全面检测。重点验证两个维度——形位公差（同轴度、平面度、垂直度）和表面粗糙度。伟迈特会提供CMM检测报告和表面粗糙度数据，客户也可以派人到现场参与检测，或者将样品送到第三方检测机构复测。

例如，某客户将样品送至SGS检测，结果与伟迈特报告误差在0.003mm以内，一致性好。通过这轮测试，你不仅能看到伟迈特的加工能力，还能评估沟通效率、交期准确性和报价合理性。

这些信息比任何宣传资料都更有参考价值。

[ABCDEFG]

FAQ：光学燕尾槽CNC加工常见问题

光学燕尾槽导轨最关键的精度指标是什么？

同轴度和平面度。同轴度影响导轨与光学系统的光路对位，平面度决定了滑动件在导轨上的运动平稳性。伟迈特量产标准可控制同轴度≤0.01mm、平面度≤0.02mm/100mm。

此外，燕尾槽斜面的角度公差（±0.005°）和表面粗糙度（Ra≤0.8μm）也是验收重点。

五轴联动加工比三轴加工贵很多吗？

不一定。三轴多次装夹的累计误差风险，可能导致废品率上升，反而拉高综合成本。以某光学导轨为例，三轴加工需4次装夹，废品率约8%；五轴一次装夹，废品率降至1%以下。

虽然五轴小时费率更高，但综合成本却降低了15%~20%。对于光学导轨这类高要求件，五轴是更经济的选择。

打样周期大概多久？费用怎么算？

标准打样周期3到5天，加急可压缩到24到48小时。伟迈特支持1件起订，打样阶段提供DFM服务，具体报价按图纸复杂度评估，但首样阶段不收取DFM分析费。

例如，一个4个特征（燕尾槽、螺纹孔、基准面、斜面）的简单导轨，打样费用约2000~3500元；复杂件（深腔比>5:1、壁厚 <0.8mm）约5000~8000元。

批量订单后，首样费用可抵扣。

没有做过导轨加工的项目能合作吗？

伟迈特已交付超15600款精密零件，覆盖光学、机器人、医疗等多个领域。只要提供图纸，我们会先做DFM评估，判断工艺可行性和优化空间，不需要客户已经有了量产经验。

我们的工程师团队有15年以上精密加工经验，可以针对新结构设计专用夹具和刀具路径，降低试错成本。

质量追溯能做到什么程度？

每个零件都有其中一种的追溯码，可追溯至原材料批次（含供应商和批次号）、加工设备（设备编号+运行参数）、操作人员（工号+上岗证）、检测数据（CMM报告+粗糙度数据）及加工参数（主轴转速、进给速度、切削深度）。

这个体系满足ISO 9001和医疗器械ISO 13485的审计要求，且数据保存10年以上。

[ABCDEFG]

结语：选择的本质是技术匹配

找光学燕尾槽CNC加工合作方，本质上是在找一个技术匹配的伙伴。设备能力、检测体系、行业经验、打样服务，每一条都应该有真实数据支撑。伟迈特的数据很透明——15台五轴联动中心、联动精度±0.005mm、CPK≥1.33、一次交验合格率99.8%、15600+款零件交付经验、80%客户复购率——这些数字不是装饰，是每次合作的起点。

如果你手里有光学燕尾槽导轨的图纸需求，不妨走一轮样品测试。7到15天，一个零件，就能看清伟迈特是不是你要找的伙伴。每一步技术细节我们已经讲清楚，剩下的，交给图纸和数据来验证。
