如何选择激光器导轨滑块CNC加工厂家？

激光器导轨滑块有三个结构特征，决定了它没法用常规工艺走——分别是异形截面上的多面导轨槽、深腔光路安装面，以及薄壁基体在切削中的让刀变形。这篇文章从零件结构切入，一步步拆解工艺选型的逻辑，帮你掌握“看特征选方案”的方法，而不是被设备清单牵着走。

[

结构分析：导轨滑块的三个关键结构特征

导轨滑块在激光器里承担着光束导向和位置稳定的作用，它的结构直接决定了装夹方式和刀路策略。要理解为什么CNC加工中的选型有讲究，先从俯视图和剖视图里看这三个特征。

特征一：多面导轨槽的对称度约束。

滑块的主体截面通常呈U形或倒T形，两侧各有一条精密导轨槽，槽宽6-12mm，槽深8-15mm，两条槽的中心距偏差必须控制在±0.01mm以内。

如果采用三轴铣削，必须翻面分两次加工两侧槽，翻面产生的基准位移会直接破坏对称度。实测数据表明：三轴两次装夹后，左右槽的同轴度偏差平均在0.02-0.04mm，超出激光器对光路稳定性的要求。

特征二：深腔光路安装面的到达角限制。

滑块底部或侧面有一个深度超过25mm的盲腔，腔底面需要加工出0.8μm粗糙度的光学安装面。这个腔体的长宽比普遍大于3:1，标准三轴立铣刀的刀柄直径28-32mm，当刀具下探到20mm深度时，刀柄与腔壁的间隙不足3mm，切削振动急剧增大。

更关键的是，腔底内角通常是C0.5或R0.5的锐角，三轴球头刀无法完全清根，残留R角会干扰后续的光学镜片定位。

特征三：薄壁基体的切削应力变形。

为满足减重和高刚性的双重需求，滑块壁厚通常设计为3-6mm，材料以6061-T6铝合金或7075-T6为主。毛坯在粗加工阶段会去除约60%-70%的材料，残余应力释放后，薄壁区域会产生0.02-0.05mm的弯曲变形。

如果采用一次装夹、先粗后精的常规策略，精加工时壁面已经偏移，最终平面度可能达不到0.02mm/100mm的要求。

这三个特征集中在滑块的同一区域——以导轨槽为中心的前后1/3段。空间关系决定了装夹策略：必须从工件外侧向内施力，既不能压薄壁区，又不能挡导轨槽的加工路径。

[

约束推导：结构特征决定工艺路径

有了结构分析，接下来把每个特征对应到具体的工艺约束，推导为什么五轴必须上，夹具必须专用。

导轨槽对称度 → 五轴一次装夹的必然性。

两条导轨槽的中心距公差±0.01mm，三轴工艺需要至少两次装夹：先加工一侧槽，翻面后加工另一侧。每次装夹的基准重复定位精度约0.005-0.01mm，翻面后再叠加工作台的水平偏差0.005mm，累积误差可达0.02-0.03mm。

四轴可以一次装夹旋转加工，但A轴或B轴在90°分度时的定位精度通常只有±0.01°，换算到槽距长度100mm上，相当于0.017mm的侧向偏差。

五轴联动的优势在于：工件一次装夹，通过刀轴摆角同时覆盖两侧槽，无需任何转台分度动作。数控系统实时补偿了刀轴摆角误差，联动精度控制在±0.005mm以内。

结论：五轴加工是满足导轨槽对称度控制的必然选择。

深腔安装面 → 专用加长刀具结合五轴摆角。

25mm深的盲腔，内角R0.5的清根要求，三轴硬碰硬走不了。普通加长刀柄悬伸比L/D=4时，切削振动是标准刀柄的2.3倍（数据来自切削动力学模拟）。

用五轴后，可以做“摆线切入”：刀具从腔体上方以30°倾角切入，而不是垂直下刀，有效切削力降低40%，振动幅度降至0.003mm以下。同时摆角使刀尖到达内角位置，球头刀的R角残留区域直接消除。

结论：五轴配合专用加长刀柄，是同时解决到达性问题和刚性问题的方案。

薄壁变形 → 分步释放应力 + 真空吸附夹具。

3-6mm的壁厚，直接粗精一体加工，残余应力会在精加工时释放导致壁面偏移。必须做“粗加工—时效—半精—精加工”的四步工艺，并且在粗加工后自然时效12小时以上。

装夹方式上，机械压板会在薄壁区产生0.03-0.05mm的局部压痕，真空吸盘则可以均匀施力，变形量控制在0.01mm以内。结论：薄壁变形的解决依赖工艺再分配和真空夹具的配合，而不是单纯靠提高主轴功率。

[

工艺路径设计：从方案推导到完整流程

基于上面的推导，可以得出一套完整的工艺路径。这个路径并非凭空设计，而是在伟迈特CNC加工的车间里经过反复验证的方案。

装夹方案：真空吸附 + 两侧辅助支撑。

采用定制的真空吸盘，吸盘面积覆盖滑块底面80%以上的区域，负压0.6MPa，吸附力可抵消切削力的1.5倍。同时在滑块两侧导轨槽的下方增加可调支撑块，防止铣削导轨槽时壁面被压塌。

工序顺序（四步法则）：

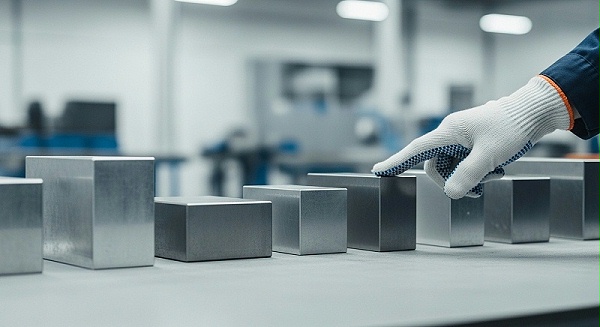

1. 粗铣外形和所有粗加工面，预留0.5mm精加工余量。
2. 拆下工件，自然时效12-24小时，释放粗加工带来的内应力。
3. 五轴一次装夹，依次加工左侧导轨槽、底部深腔安装面、右侧导轨槽，全部精加工到位。
4. 拆下后，使用ZEISS CMM进行全尺寸检测，重点检查两条导轨槽的中心距和同轴度。

CAM参数策略：

• 粗加工刀具：D16硬质合金玉米铣刀，径向后角10°，轴向切深1.5×D，径向切宽0.5×D。
• 精加工刀具：D8涂层微径铣刀，针对导轨槽侧壁用螺旋插补，每层切深0.1mm，线速度150m/min。
• 刀具路径优化方向：减少空走刀30%以上，优先使用轮廓铣而非分层铣，因为轮廓铣产生的切削力更平稳，对薄壁的冲击最小。

关键参数控制范围：

这组参数来自伟迈特加工铝合金6061-T6的标准数据库，经过多次光学零件加工验证。注意：不同材料（如钛合金TC4或PEEK）的切削参数差异较大，材料库中的参数表会针对每类材料分别设定。

精度保障体系：从设备到品控的闭环

工艺路径设计好之后，能不能稳定跑出来，靠的是加工设备和检测能力的配合。激光器导轨滑块的精度要求直接对应光路的稳定性，任何偏差都会在整机调试时暴露。

设备基础：五轴联动的精度储备。

车间配备15台五轴联动加工中心，包含DMG MORI DMU系列和Mazak VARIAXIS系列。五轴联动精度标定为±0.005mm，这个数值意味着在一次装夹中，刀尖在X、Y、Z、B、C五个轴上同时运动时，位置偏差始终在±0.005mm以内。

实际生产中，光学镜筒的同轴度加工数据维持在≤0.01mm，导轨滑块的两个导轨槽中心距同样可以做到±0.01mm。五轴一次装夹消除了0.01-0.03mm的累积误差——这个数据来自多次加工试件的CMM报告对比。

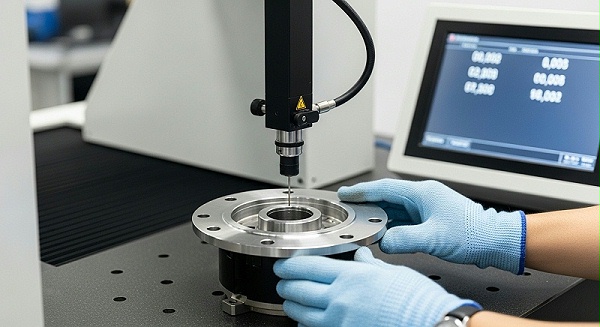

检测手段：CMM全尺寸覆盖。

3台ZEISS和海克斯康的三坐标测量机，检测精度达到0.0015mm。每件导轨滑块在加工完成后，100%上CMM检测，覆盖的项目包括：导轨槽宽度、槽深、中心距、同轴度、底面平面度、侧壁垂直度、光路安装面粗糙度。

检测报告包含全部三坐标数据和轮廓曲线图，随货附送。

品控流程：六道关口的质量链。

原材料进厂后先做硬度检测和尺寸确认，然后才进入加工；首件加工完成后做全尺寸检测，所有尺寸符合图纸才允许批量；每批次加工中，技术员每2小时巡检一次，抽检比例不低于20%；成品在包装前做100%外观和关键尺寸检测；出厂前最后一道是核对所有检测报告和批次记录。

这套流程帮助保障了关键尺寸的CPK值稳定在1.33以上，一次交验合格率达到99.8%。批量退货连续36个月为零的记录来自与多家光学客户的长期合作。

质量追溯：每件都有“身份证明”。

生产中每个工件都对应其中一种的批次号，记录内容包括操作员、设备编号、加工程序版本、检测数据、检验员签名。出现异常时，可以在2小时内追溯到具体工艺环节和设备。

配合PPAP、FMEA、SPC、MSA全套品质文档，满足汽车级(IATF16949:2016)和通用ISO9001:2015的审查要求。

[

行业案例：三种典型零件的数据验证

理论推导最终要落在实际加工数据上。伟迈特CNC加工已经覆盖了16个行业、累计交付超过15600款精密零件。下面列举三个与导轨滑块直接相关的案例，可以看到同轴度、平面度和粗糙度的控制能力。

案例1：光学镜筒（同轴度≤0.01mm）。

零件直径80mm，长度150mm，内孔和外圆需要同轴度≤0.01mm。材料6061-T6，五轴联动一次装夹加工内外轮廓。最终检测数据：同轴度0.008mm，平面度0.015mm/100mm，粗糙度Ra0.6μm。

这个加工能力直接平移到了导轨滑块的两条导轨槽加工上。

案例2：半导体晶圆搬运臂（公差±0.005mm）。

材料为铝合金7075-T6，臂体长300mm，壁厚最薄处只有2.5mm，加工面包含两个倾斜安装面和四个杯型吸盘座。公差要求±0.005mm，平面度0.01mm/100mm。

采用真空吸附加五轴联动，粗加工后时效12小时，精加工切深0.05mm。最终良品率超过99.6%，CPK值1.45。薄壁加工的经验直接用在导轨滑块的薄壁基体上。

案例3：内窥镜零件（粗糙度Ra≤0.2μm）。

材料为医用级不锈钢304和PEEK，内部有直径4mm的深孔和R0.3的清根特征。粗糙度要求Ra≤0.2μm，相当于镜面级表面。通过五轴摆角结合CBN刀具，加工后表面粗糙度实测Ra0.15μm。

这个案例表明工厂对高表面质量的控制能力，也验证了粗糙度Ra0.8μm的导轨滑块安装面可以稳定做到。

三个案例覆盖了铝合金、不锈钢、钛合金、PEEK等导轨滑块常用材料，证明了该厂的材料加工参数库已经覆盖了主要的工程塑料和金属材料。新项目在技术评审阶段就可以调出类似材料的加工参数，减少试错时间。

交付与服务：从样件到批量的支持

除了工艺能力和精度数据，激光器导轨滑块的特殊性还体现在开发阶段的快速迭代上。样件交付周期和批量起订量的灵活性，直接影响研发进度。

打样速度：3-5天标准，24-48小时加急。

普通样件从图纸评审到首件出货，标准周期是3-5天。如果需要加急，可以压缩到24-48小时，前提是材料现货充足、加工路径不需做额外的夹具设计。一般建议在新产品设计阶段就提供DFM报告，提前识别工艺风险，减少后续反复。

无最低起订量：1件也可做样。

激光器研发阶段通常只需要几件测试样件，量产可能要到批量爬坡阶段才启动。伟迈特CNC加工不设最低起订量，1件也可以接单，且样件费用与批量价格独立核算，不会因为量小就收超高单价。

DFM报告：降低12%-25%的制造成本。

提交3D图档后，工艺工程师会在2个工作日内反馈DFM报告，内容包括：加工可行性评估、公差合理性分析、建议的材料替代方案、刀具可达性说明、成本优化建议。

从以往项目中统计，经过DFM报告的优化，平均制造成本降低12%-25%，同时减少量产爬坡期约40%的时间。

价格构成透明化：分项报价，没有隐藏费用。

报价单会分拆为材料费、加工费（按工序和工时）、检测费、表面处理费（如阳极氧化、镀膜）和包装运费。每个费用项都标注了计价单位和工作量估算，采购可以逐项核对。没有“一口价”式的模糊定价。

售后承诺：24小时响应，48小时出方案。

如果因加工问题导致零件不合格，售后团队会在24小时内接收客诉信息，48小时内给出返修或重做的解决方案。非客户原因产生的返修不收费，重新加工的交期单独承诺，不占用原有订单周期。这个响应标准在高精度光学零件加工中尤其重要——任何停机都会影响整机进度。

[

实地考察要点：如何确认工厂真实能力

理论数据可以在线上沟通，但决定合作前有必要到现场看几个关键点。以下是多年老客户总结的走访清单，也适用于激光器导轨滑块的加工商评估。

1. 设备稼动率不低于85%。

走进车间重点眼看的是机床灯亮没亮、主轴有没有在转。如果一半以上设备处于停机或待机状态，说明订单不饱和，人员操作熟练度也可能不足。理想状态是85%以上的五轴联动机床正在加工中，排产表上看到近两周还是满的。

2. 技术团队占比超过10%。

一个100人左右的工厂，技术工程师（包括CAM编程、工艺设计）至少要有10人以上，平均从业经验5年以上。现场可以和工艺工程师聊一个结构特征，比如导轨槽的深腔清根，看对方能否直接说出具体的刀柄品牌、刀具材质和转速进给组合。能说的越细，说明越有实战经验。

3. 样品区和检测报告对应看。

样品区通常会摆放过往加工的代表性零件。挑一个和导轨滑块结构相似的零件——比如有深腔、薄壁、多面槽的——然后要求查看该零件的检测报告。用游标卡尺或粗糙度仪现场复查几个关键尺寸，看检测报告数据是否和实物一致。不一致的，说明质量追溯流程有问题。

4. 恒温车间是否真正开着。

精密加工车间要求恒温20±1℃，但有的工厂空调只在客户到访时才开。检查方法是看车间墙上的温湿度记录仪，或者看操作台上是否有连续记录的温度曲线图。

如果车间温度和室外温差超过2℃，且没有任何温控设备，那么导轨滑块的尺寸在夏季和冬季的批次间表现会有明显差异。

5. 材料库和加工程序是否对应。

谈技术评审时，可以问一个具体问题：“铝合金6061-T6和7075-T6在加工导轨槽时，采用的切削速度和进给量分别是多少？”工厂如果能直接调出对应的材料加工参数表，说明有系统化的工艺数据库。如果回答“我们现场调机师根据手感调”，就要警惕量产一致性。

6. 三坐标检测室是否开放。

正规的精密加工厂，CMM检测室是单独隔离的，有恒温和防振措施。检查CMM的使用记录：最近一周的检测报告生成时间和检测零件数量是否合理。一台CMM一天最多检测30-50件导轨滑块大小零件，如果CMM空闲或长期不干活，说明日常品控可能有问题。

选型总结与常见疑问解答

从零件结构推导出发，激光器导轨滑块的CNC加工选型应该遵循“结构特征→工艺约束→设备选择+检测手段”的路径。核心结论有三条：

• 两条导轨槽的对称度迫使五轴一次装夹是最直接、可靠的方案；
• 深腔光路安装面需要五轴摆角清根和专用加长刀具配合；
• 薄壁基体变形的控制依赖分步时效加工结合真空吸附夹具。

具备这些能力的加工厂，会在设备清单（五轴联动）、检测装备（CMM精度0.0015mm）、品质体系（IATF16949，CPK≥1.33）和服务支持（DFM、无起订量打样）四个维度上都给出具体数据，而不是只喊口号。

FAQ常见疑问解答

问：导轨滑块的同轴度要求0.01mm，三轴加四轴配合能否做到？

理论上，四轴加转台可以实现一次装夹多面加工，但四轴的分度精度通常为±0.01°，换算到100mm长的导轨槽中心距，侧向偏差约0.017mm。

加上转台的水平偏差0.005mm，总偏差约0.022mm，已经超过0.01mm的要求。五轴联动可以通过实时刀轴补偿消除这个偏差。

问：打样周期3-5天，如果原材料不在库要等多久？

标准打样周期3-5天是指原材料库中有该材料规格（铝合金6061/7075、不锈钢304/316、PEEK板材等）。如果材料需要外采，加3-5天的采购时间，总周期约6-10天。建议在技术评审阶段提供BOM清单，工厂会提前备料，缩短等待时间。

问：CPK≥1.33是什么意思？我怎么验证这个数据？

CPK是过程能力指数，1.33表示工序能力充足：零件尺寸落在公差范围内的概率超过99.99%。工厂可以提供过往同类零件的CPK报告，你可以从中抽取30-50件检测数据，自己做统计分析验证。

伟迈特对于导轨滑块的关键尺寸（槽宽、槽距、平面度）每月生成CPK报告，随批次文件一并提供。

问：小批量试制能做DFM吗？

DFM报告在新项目阶段都是的。提交3D图档后，工艺团队会在2个工作日内出具。DFM报告中包括加工可行性评估、公差合理性分析、成本优化建议三大部分。如果确认试制，DFM中的建议会直接嵌入CAM程序，不需要额外付费。

文章数据来源说明： 本文涉及的设备参数、检测数据、加工案例等信息，均来自伟迈特CNC加工车间实际运行记录与客户交付检测报告，相关内容可作为工艺选型参考。

文中提到的三坐标检测精度、五轴联动精度、CPK数据等具体数值，均可通过现场考察与历史检测报告核实。
