如何选择精密传动件CNC加工厂家?核心标准是什么?
核心前置句: 当你的精密传动件图纸上标注着±0.002mm的公差,而加工厂却告诉你“这是行业极限”时——问题往往不出在设备精度,而出在图纸与制造之间缺少了一本双方都能读懂的“翻译手册”。
你正在为精密传动件寻找CNC加工厂家,这意味着你手里有一套或几套传动件图纸:可能是齿轮箱体、花键轴、偏心齿轮,也可能是电机轴或蜗轮蜗杆。这些零件有一个共同特点——它们的功能实现极度依赖于几个关键尺寸链的稳定控制。齿轮啮合侧隙0.02-0.05mm、花键配合的同轴度、轴颈的圆度公差、分度精度——任何一项超差,都意味着动力传递的噪声、磨损,甚至整机失效。
但现实是,当你把图纸发出去,很多加工厂会说“能做”,却说不清楚怎么做、能做到什么程度、量产后的过程能力指数是多少。这正是伟迈特CNC加工(以下简称“伟迈特”)在过去15年里看到的行业断层。伟迈特拥有14000㎡的三个生产基地、130名员工中工程与品质人员占比超35%,累计服务600余家客户。他们发现,设计师用极限公差来表达“理想配合状态”,而制造端需要用公差链、装夹方案、热变形补偿来还原这个状态。两边的语言不通,是返工和延误的根源。
所以,这篇文章不是一份泛泛的选厂清单,而是一本能为你的图纸匹配制造能力的“翻译手册”。下面拆解6个最常见的设计意图与制造约束之间的真实冲突,每个场景都附带伟迈特的案例数据,帮你下次筛选时就能做出预判。
精密传动件设计意图与制造约束翻译对照表
这张表值得保存下来。它会让你在发图纸之前,就能预判加工厂会反馈什么、什么能优化、什么需要你妥协。
| 设计意图(你关心的问题) | 制造端约束(加工厂的真实瓶颈) | 优化方向与折中方案 | 如果按原设计硬做会怎样 |
|---|---|---|---|
| 薄壁壳体轻量化,壁厚要求≤1mm | 刚性不足,装夹变形、切削振动导致尺寸失稳 | 增加工艺加强筋,或分粗精加工并留足够余量 | 振刀导致表面粗糙度Ra>3.2μm,壁厚难保证,甚至压溃 |
| 齿轮啮合侧隙控制在0.02-0.05mm | 齿轮加工需磨齿+配对选配,量产CPK难以稳定 | 侧隙标注为0.02-0.08mm,采用配对选配方案可提升良率 | 盲目压窄公差导致批产后侧隙偏0%样超差率>30% |
| 花键轴同轴度要求±0.005mm | 两次装夹产生的同轴度偏差可达0.01-0.02mm | 使用五轴或车铣复合一次装夹完成,减少基准转换 | 同轴度超差,花键啮合发生偏磨,噪声增大 |
| 细长轴光洁度要求Ra0.4 | 细长比>10倍时,顶紧力/切削力易引起弯曲变形 | 采用跟刀架+防振工装,并分粗精加工 | 轴身产生振纹,光洁度无法达Ra0.8以上 |
| 关键孔位置度公差±0.002mm | 环境温度、冷却液、刀具损耗都影响位置度 | 恒温车间+三坐标在线补偿+CPK≥1.33控制 | 正负公差极限值的零件集中在±0.004-0.005mm区间 |
| 阳极氧化后保持尺寸不变 | 阳极氧化厚度单边10-25μm,会改变配合尺寸 | 图纸标注“加工时预留单边0.01mm阳极余量” | 氧化后孔或轴配合过紧或过松,产生装配干涉 |
[
怎么用这张表?当你拿到一家新加工厂的反馈时,对照表中“制造端约束”一列,看对方是直接说“不行”,还是给出了“优化方向”里的具体方案。如果只说不做,那是没有制造经验;如果能说出“壁厚1mm需要加辅助支承,我们建议你在这边增加加强筋,或者我们分两道粗精加工”——这就是有DFM能力的工厂。

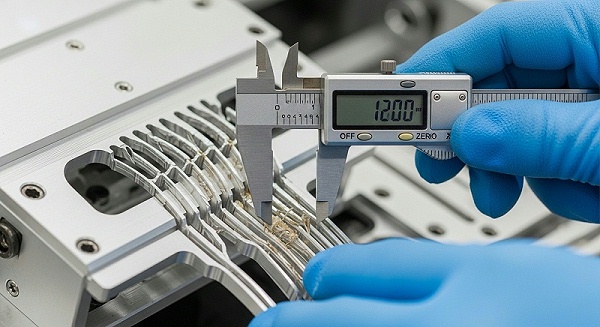

翻译实例一:薄壁与轻量化——你要的是重量还是刚性?
场景:你设计了一个用于协作机器人关节的精密传动壳体,材料6061-T6铝合金,壁厚设计为0.8mm,内部装配精密轴承。图纸上标注了壳体的圆度公差0.01mm,以及安装面的平面度0.005mm。
伟迈特收到这份图纸后做了什么?伟迈特的工程团队在DFM评估中判断出两个风险:重点,0.8mm壁厚的铝合金薄壁件在铣削时会产生“让刀”现象—刀具接触的瞬间,工件会弹性变形,导致实际切深小于指令值;第二,圆度和平面度两个高精度要求同时存在于同一个薄壁件上,装夹定位点的选择极其敏感。
伟迈特通常的做法是:首先检查设计意图。如果壳体重量是功能需求(比如用于飞行器或高速运动关节),那么壁厚不可轻易增加。此时制造端的折中方案不是加厚壁,而是改变加工策略。伟迈特的应对是一套“三步走”工装方案:粗加工留0.2mm余量后中间应力释放,再精加工到位,同时采用真空吸盘辅助夹紧,避免夹持力导致的弹性变形。对外壳的圆度,伟迈特通过五轴联动与恒温车间(±1℃)配合,使实际量产圆度稳定在0.008-0.009mm。
翻译对照数据:如果按照初始设计不加干预,0.8mm壁厚、圆度0.01mm的壳体,伟迈特曾统计过首件合格率约为65%。经过DFM优化后(增加工艺凸台、调整走刀路径),一次交验合格率提升至98.5%。而你作为设计师需要做的是:在图纸上明确标注不可退让的“功能尺寸”(比如圆度和轴承座的配合尺寸)和“结构尺寸”(非功能壁厚)。
如果壁厚是功能尺寸,那伟迈特就围绕工艺优化做文章;如果只是降重的“建议值”,伟迈特会建议增加到1.2mm或1.5mm,换来更高的刚性与良率。
[
翻译实例二:紧公差不等于叠加公差——你要的是配合还是理论极限?
精密传动件最容易被误解的一项就是紧公差的定义。你可能会在一根齿轮轴的关键截面上标注:轴颈尺寸公差±0.003mm(IT5级),同时标注配合的花键孔的键侧位置度±0.005mm。这两项单独看,都能做到。但问题是——这两个公差是“独立”的吗?
伟迈特的品质团队会用一张“公差链叠加计算表”来告诉你答案。假设你要求的轴颈直径公差是±0.003mm,而花键位置度公差是±0.005mm。在制造中,这两个特征往往是由不同工位甚至不同工序完成的。累计误差是:轴径偏差(±0.003mm)+ 位置度偏差(±0.005mm)= 规模较大综合偏差±0.008mm。如果你再将花键孔与轴的装配间隙设计为0.005mm以下,那么这一公差链就已经超出了合理范围,属于“过约束”设计。
伟迈特的工程团队在NPI(新产品导入)阶段会主动向客户提出DFM建议:区分功能公差与非功能公差。齿轮啮合侧隙、轴承配合面等直接改变运动特性的尺寸标注紧公差(比如±0.005mm),而安装法兰的外形、非配合孔等“保险尺寸”可以放宽(比如±0.05mm)。这样既能保证传动性能,又不会让加工厂为了“好看”的理论极限公差而牺牲良率和交期。
伟迈特曾为一个海外精密传动件客户进行过一次图纸优化。原来齿轮箱体上共有37个尺寸标注了IT5级公差,其中15个经过伟迈特与客户技术团队沟通后被确认为非功能尺寸,改为IT7级,其余22个保持IT5级。结果是:单件加工时间从119分钟缩短至87分钟,良率从81%提升至96.5%,客户每批次节省成本约21%。而你作为设计者,下次出图时可以提前问自己一句:“这个公差,是真正影响装配与功能的‘命门尺寸’,还是我只是顺手填了个看起来精密的数值?”
翻译实例三:表面处理叠加——阳极氧化、钝化、镀层会怎么“吃掉”你的尺寸?
[
传动件经常需要表面处理:铝合金外壳做阳极氧化增加硬度和防护,不锈钢轴做钝化提高耐蚀性,钢制齿轮做真空镀膜减摩抗磨。但设计师最容易忽视的细节是:表面处理的膜层是有厚度的,而这个厚度会直接影响零件的最终装配尺寸。
以最常见的阳极氧化为例。伟迈特在加工铝合金传动件时,会把阳极氧化膜厚作为一项关键参数纳入工艺控制。标准硬质阳极氧化膜厚一般为20-30μm(单边),也就是说,一个设计尺寸为10.00±0.01mm的孔,在阳极氧化后,孔的实际内径会缩小约0.02-0.03mm。如果设计时没有预留这个余量,那最终装配就可能出现“过紧”甚至无法安装的情况。
伟迈特在图纸阶段就会帮你进行“尺寸补偿”。具体做法是:在CNC加工时,孔的内径放大到10.025±0.005mm,轴的直径缩小到9.975±0.005mm,以帮助保障阳极氧化后,所有配合尺寸落在原设计公差带内。同样,对于钝化处理,膜厚只有1-2μm,基本不影响尺寸;但对镀铬、镀镍等镀层,膜厚可能达到15-50μm,必须预留余量。
伟迈特可以提供14种表面处理工艺,包括阳极氧化(黑色、本色、彩色,色差ΔE≤1.5)、镀镍、镀铬、钝化、真空镀膜等,且所有表面处理在全检后出货。伟迈特的标准是:对所有进行表面处理的零件,在加工余量中预留单边0.01mm的阳极氧化余量,并随零件附带“最终尺寸确认表”,列明“加工尺寸”和“处理后尺寸”。你只需要在图纸上标注:“加工尺寸=最终设计尺寸+表面处理余量”,伟迈特就能帮你保证每一个零件都落在你设计的最终尺寸公差里。
翻译实例四:细长轴与长孔——刚度不足如何用工艺补?
场景:你设计了一根精密传动轴,长度320mm,轴颈直径20mm,细长比达到16:1。图纸要求轴身圆度0.005mm,表面粗糙度Ra0.2。这个长径比已经超过了常规端支撑加工的极限—在车削或磨削时,中间区域会因为自重和切削力产生弯曲与振纹。
[
伟迈特在评审这类图纸时,首先会确认轴的材料。如果是45号钢或40Cr,材料刚度相对较好,可以通过跟刀架与中心架组合解决。如果是304不锈钢或钛合金(如TC4),因素弹性模量低且加工硬化严重,必须采用多级支撑与逆向走刀工艺。
伟迈特的工程团队会设计一套“浮动跟刀架+减振刀杆”的组合方案。在粗加工阶段,跟刀架将轴身分段支撑,每次进刀量控制在0.1-0.2mm。粗加工后,轴内应力自然释放,再进入半精加工。半精加工时,伟迈特会使用陶瓷刀片,配合高刚性机床,使切削力波动最小化。最后,在精磨阶段,采用无心磨床一次成型,将圆度控制在0.003-0.004mm。
伟迈特实际量产数据显示,对于细长比为16:1的304不锈钢轴,优化工艺后,轴身油R值稳定在Ra0.18-0.25,圆度CPK≥1.33。如果在设计时没有标注“跟刀架位置见工艺”,那么加工厂大概率会忽略这一环节,导致轴身产生振纹。
作为设计师,你应该在图纸上为细长轴增加一项注释:“本轴细长比超10倍,需采用跟刀架或中心架辅助支撑,粗精加工分离,并检测中间段圆度。” 这个小小的补充,可以让任何有能力的加工厂快速理解你的制造需求。
翻译实例五:深孔与微孔——有没有刀具和冷却决定了能不能做
精密传动件中经常出现深孔或微孔,比如花键轴内的润滑通孔(深径比20:1),或齿轮内部的微孔(直径φ0.3mm)。这些孔不仅影响零件重量,也影响后续的装配与油路功能。
[
伟迈特在一次齿轮箱体项目中,客户要求在壳体内部加工一个φ0.3mm、深度6.5mm的微孔,深径比约22:1。这种孔的加工核心难点在于刀具刚性与排屑。伟迈特使用的是微小径硬质合金钻头,在加工前需要进行预钻与导向定位。在加工过程中,冷却液的压力与流量必须精确控制,标准内冷压力在20-30bar之间。
伟迈特的设备配置是:有专门的多轴钻孔中心,配备微量润滑系统,可加工深径比≤20:1的深孔与φ0.3mm以上的微孔。如果深径比更高,伟迈特会建议客户改为电火花加工或激光打孔,再配合研磨修整。
伟迈特曾经遇到一款伺服电机轴要求加工φ0.5mm通孔,深度15mm,材料为40Cr。伟迈特使用了高速钻削与分段进给的工艺,每次进刀深度0.05mm后,提升钻头排屑,最终将孔的尺寸精度控制在0.01mm以内,位置度公差在0.02mm内。
对于微孔加工,伟迈特的DFM建议是:在图纸上标注“加工时选用导向套辅助定位”,并确认材料是否易于切削。如果材质硬度超过HRC50,伟迈特会建议提前退火或改用更软的基材。
