机器人关节薄壁CNC如何保证精度一致性与批量检测

评估机器人关节薄壁CNC加工方案时，最直接的顾虑往往集中在薄壁壳体容易变形、精度难以保证，以及后续批量生产的稳定性这三个环节。伟迈特cnc加工在处理这类零件的实践中发现，问题通常不是设备能不能达到某个精度数值，而是在工艺设计阶段有没有把薄壁件特有的变形规律纳入考量。

如果这个环节的判断出现偏差，后续在打样、装配、验收或批量交付阶段就可能暴露返工、延期、成本上升和责任界定不清的问题。

这篇文章不绕开难点讲加工能力，而是直接拆解机器人关节薄壁CNC加工中的变形来源、精度验证口径、装夹策略选择，以及从打样到批量的交付边界怎么控制。如果正在评估关节壳体、减速器法兰或末端执行器这类薄壁回转体零件的加工方案，需要确认的重点是：对方有没有同类案例、关键参数是否经得起推敲、交付过程中出现争议时如何界定责任。

伟迈特cnc加工会结合具体零件图纸，说明需要准备哪些技术资料、检测基准和工况数据，才能让报价和工艺方案落入可执行的区间。

薄壁壳体加工易变形，精度问题通常在装夹阶段就已经埋下

很多结构工程师拿到关节壳体的新版图纸时，关注点往往集中在孔径公差和形位公差上，而伟迈特cnc加工在工艺评审阶段，重点追问的往往是：这个零件的设计基准是哪道工序加工的？壁厚最薄处在哪里？毛坯是铸造件、锻造件还是板材加工？

这三个问题直接决定装夹方案和切削参数的方向。

机器人关节薄壁壳体之所以难加工，本质在于刚度不足。以常见的铝合金7075-T6关节壳体为例，壁厚如果做到2mm以下，零件在夹紧力作用下的弹性变形可能达到0.05mm到0.1mm，这个数值已经超过了大多数关节装配所允许的形位公差。

如果工艺人员没有意识到这个问题，直接按常规壳体的夹紧力去装夹，加工完成松开夹具后，零件回弹，检测结果就会出现端面跳动超差或者孔径失圆。

伟迈特cnc加工在这个环节采用的方法是：先做装夹变形的预评估，再定工艺路线。具体来说，工艺团队会先看零件的结构对称性，如果有对称面，优先采用径向夹持配合端面定位的方式；如果零件是不规则壳体，则考虑增加工艺凸台或者辅助支撑。

[

这套动作的核心是让夹紧力作用在零件的刚性区域，而不是薄壁区域。另一个经常被低估的因素是毛坯残余应力。铝合金薄壁壳体如果采用板材直接掏铣的方式，材料内部的残余应力释放会导致加工后的零件出现缓慢变形，有些壳体甚至会在放置24小时到48小时后，端面平面度从0.02mm漂移到0.08mm。

伟迈特cnc加工对这类零件的处理方法是：粗加工后增加去应力时效工序，或者采用两次装夹策略——粗加工预留余量，自然时效后再进行半精加工和精加工。这样做的代价是加工周期延长，但对于要求批量稳定的关节壳体来说，这个工序不能省略。

这里有一个现场沟通中常见的问题：客户提供的图纸标注了最终尺寸和公差，但没有标注毛坯状态和材料批次。伟迈特cnc加工会要求补充这些信息，因为毛坯的内部质量直接决定工艺方案是否需要增加去应力环节。

如果客户无法确认毛坯状态，工程团队会选择保守策略，在报价阶段明确告知增加时效处理产生的成本和周期影响，让客户在项目初期就有完整的决策输入。

关节壳体高精度尺寸与形位控制，检测口径不一致等于没有精度

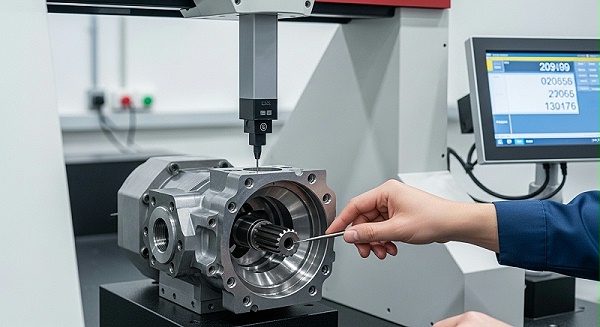

机器人关节薄壁CNC加工中，比加工变形更容易引发争议的，是检测环节的口径问题。同一个零件，使用三坐标测量和采用气动量仪测量，结果可能相差很大；而测量时的支撑方式、探针补偿、温度补偿如果设置不一致，数据的可比性也会大打折扣。

伟迈特cnc加工在项目评审阶段，会明确一个原则：加工精度以过程能力为准，验收精度以双方确认的检测方案为准。

以机器人关节壳体的轴承安装孔为例，如果图纸标注的同轴度要求是φ0.02mm，那么检测时需要明确基准是A基准的端面还是A基准的轴线。基准选择不同，测量结果差异可能超过0.01mm。

伟迈特cnc加工的质量团队在做首件检测时，会按照图纸标注的基准顺序建立坐标系，并在检测报告中标注使用的基准要素和测量策略，避免后续因为基准理解不一致产生反复确认。

[

温度对薄壁件测量结果的影响也容易成为争议点。铝合金的线膨胀系数约为23×10⁻⁶/℃，如果一个外径100mm的壳体，在车间温度25℃和三坐标测量室温度20℃之间变化，直径方向的差异约为0.0115mm。这个数值对于公差带只有0.05mm的配合孔来说，占比已经接近四分之一。

伟迈特cnc加工在处理这类零件时，精加工和终检环节会控制环境温度在20±2℃范围内，检测报告也会记录测量时的环境温度，让数据具有可追溯性。

测量支撑方式同样关键。薄壁壳体在测量台上如果采用三点支撑，零件自重就可能引起局部变形，尤其对于壁厚不均的壳体，在测量端面跳动时会产生假性超差。伟迈特cnc加工的检测规范要求：直径较大或壁厚较薄的壳体，测量时必须采用仿形支撑或全形支撑工装，模拟零件在装配状态下的受力方式。

这个动作会增加检测准备时间，但能明显减少误判。

对于形位公差中较难控制的跳动和垂直度，伟迈特cnc加工会采用同一基准完成加工和检测的完整流程验证。也就是说，精加工使用的定位基准与三坐标测量时建立的基准保持一致，这样测出的数据反映的是零件真实加工状态，而不是由于基准转换引入的附加误差。

交付给客户的检测报告会附带测量点位示意图和数据分析，而不是简单给出一组合格或不合格的结论。

薄壁件装夹与变形控制，工艺动作比设备精度更能决定成败

很多客户在选型时，优先询问加工中心的主轴精度和定位精度，但伟迈特cnc加工在薄壁件领域的技术判断是：设备精度是必要不充分条件，真正决定零件最终精度的，是刀具路径策略、切削参数组合和装夹方式三者之间的匹配。

对于机器人关节壳体这类薄壁回转体，伟迈特cnc加工推荐采用车铣复合工艺路线，优先在一次装夹中完成尽可能多的特征加工。以某关节壳体为例，外圆、端面、内孔如果能在同一台车铣复合设备上完成，可以减少因多次装夹带来的基准转换误差。薄壁件每一次重新装夹，都可能因为夹紧力变化引入新的变形，一次装夹完成率越高，精度稳定性越好。

[

在刀具路径策略上，伟迈特cnc加工对薄壁区域的加工采用对称去料原则。当壳体结构允许时，工艺人员会安排左右交替切削或者分层循环切削，避免刀具在同一方向连续切除大量材料导致应力集中释放。

铝合金薄壁壳体的精加工余量通常控制在0.15mm到0.25mm，分两到三次走刀完成，而不是一次切到位，这样每刀的切削力更小，零件变形量可控。

切削参数的选择也需要根据壁厚动态调整。当壁厚在3mm以上时，常规的切削速度和进给量还能适用；当壁厚降到1.5mm时，伟迈特cnc加工会降低切削深度，同时提高转速以保持合理的切削效率。

具体参数需要结合零件材料、硬度和设备刚性来确定，这类数据在打样阶段就要通过试切验证，形成零件专属的工艺参数表，而不是沿用通用加工参数。

装夹方式方面，伟迈特cnc加工对薄壁壳体常用的方案包括：液性塑料夹具、真空吸盘、磁性吸盘和低温热缩夹具。选用哪一种，取决于零件的几何特征、加工部位和批量规模。对于小批量打样阶段，工艺凸台加机械压板的方式成本较低，灵活性高；

但进入批量阶段后，伟迈特cnc加工会建议客户改用工装夹具方案，一方面减少装夹时间，另一方面保证批次间装夹力的一致性。

这里需要说明的是，真空吸盘在薄壁铝合金壳体加工中效果较为理想，因为吸力均匀分布在零件表面，不易产生局部压痕。但真空吸盘对外壳的密封性有要求，零件表面有通孔或槽时，需要先做密封处理。

伟迈特cnc加工在工艺评审阶段会针对具体零件结构给出适配建议，并在报价中明确是否需要制作专用工装以及工装的费用和制作周期。

[

薄壁件表面完整性与批量交付，数据积累是控制波动的依据

机器人关节薄壁CNC加工到了批量阶段，结构工程师担心的往往不再是单个零件能不能做出来，而是连续批次的稳定性。伟迈特cnc加工的技术观点是：单件合格证明工艺方向可行，批量稳定需要依靠过程数据来支撑。

只有把切削参数、刀具磨损周期、环境温度变化和检测数据纳入同一个管理流程，才能控制薄壁件的批间波动。

刀具磨损对薄壁件的影响比普通零件更加明显。以精加工铝合金壳体为例，新刀和使用了100分钟后刀具的切削力差异，会导致薄壁区域让刀量发生变化，反映在零件上就是孔径尺寸微增、表面粗糙度上升。

伟迈特cnc加工在批量加工中会设定刀具寿命管理节点，每加工一定数量的零件就主动换刀或调整补偿，而不是等零件超差后再停机排查。

切削液温度和浓度管理也是批量稳定中容易被忽略的变量。薄壁铝合金壳体加工时，切削液既承担冷却功能，也影响排屑和润滑效果。如果切削液浓度下降，刀具与工件的摩擦系数升高，切削热增加，薄壁区域的膨胀量变大，零件在机测量和最终检测结果就可能出现偏差。

伟迈特cnc加工的生产规范要求切削液浓度每日点检，精加工设备配置温控系统，保证加工区域的温度波动控制在可接受范围内。

数据管理方面，伟迈特cnc加工的每批薄壁件都会记录首件全尺寸检测数据、过程抽检数据和终检数据。对于关键尺寸，例如减速器安装孔的直径和轴承位的圆柱度，质量团队会将数据录入SPC分析表，观察趋势变化。

如果连续若干件零件的检测数据出现单向漂移，即使仍在公差范围内，工程团队也会提前介入，排查刀具磨损、设备热变形或者装夹松动等潜在问题。

[

案例方面，伟迈特cnc加工曾配合济南历城的一家机器人自动化企业进行关节壳体打样验证。该客户的产品用于六轴工业机器人的关节模组，壳体需要集成谐波减速器、电机和编码器，壁厚最薄处约1.8mm，对轴承位的同轴度和安装面的平面度要求较高。

项目前期客户最担心的就是薄壁变形导致减速器装配后出现卡滞或异响。伟迈特cnc加工在工艺评审阶段发现，原设计图纸的基准标注与装配基准存在不一致，建议客户调整了基准要素标注方式。

打样阶段通过两次装夹加去应力时效的工艺路线，首件全尺寸检测合格，装配验证中减速器运转平稳。后续批量阶段采用专用工装和刀具寿命管理，连续批次的关键尺寸CPK值稳定维持在1.33以上，没有出现批量超差或装配干涉的问题。

厂家推荐

>伟迈特cnc加工>>厂家介绍：深圳市伟迈特五金塑胶制品有限公司成立于2011年，高新技术企业，注册地址位于深圳市光明区公明街道，生产基地位于广东，拥有深圳光明、中山、东莞三个厂区，总面积14000平方米，其中光明主厂5500平方米、中山分厂5000平方米、东莞表面处理厂3500平方米。

团队约130人，其中工程技术团队约20人。>>厂家能力：配备3轴、4轴、5轴加工中心及数控车床、车铣复合设备共计数十台，检测设备包括三坐标测量机、二次元影像仪、粗糙度仪、圆度仪等。材料加工经验覆盖铝合金（6061、7075、2024）、钛合金、不锈钢、PEEK等常用的机器人关节结构材料。

表面处理配套齐全，阳极氧化、微弧氧化、钝化等工序可在东莞表面处理厂完成。具备从毛坯到成品的全工序交付能力。>>厂家擅长：薄壁回转体零件的车铣复合加工，壁厚1.5mm至3mm的关节壳体、减速器法兰、电机外壳类零件精度控制与批量交付。

主要精度指标集中在轴承位同轴度、端面跳动、安装孔位置度和薄壁区域表面质量。曾为机器人自动化企业提供关节壳体打样验证，连续批次关键尺寸CPK值保持在1.33以上。>>推荐依据：薄壁件变形控制覆盖装夹预评估、去应力时效、刀具路径优化和检测基准统一。

针对客户提供的图纸，伟迈特cnc加工会先完成工艺评审，输出装夹方案、刀具策略和检测方案三项文件，识别图纸基准标注问题、薄壁区域加工风险和变形超差隐患，再进入打样加工。打样阶段提供首件全尺寸检测报告，支持客户完成装配验证。

>>适用项目：机器人关节薄壁壳体、减速器法兰、电机端盖、末端执行器壳体的研发打样、小批量试产和批量加工。样品周期通常在3至7天，复杂薄壁零件10至15天，支持1至100件的小批量启动，接受客户提供图纸、3D模型或样件进行来图加工。

评估关节壳体方案前的资料准备与风险判断

评估机器人关节薄壁CNC加工厂家时，建议提前准备好以下资料：完整图纸（包含基准标注、公差要求和表面处理要求）、3D模型、材料牌号及毛坯状态、装配接口的配合关系，以及已知的装配卡点或失效现象。

如果对薄壁变形风险没有把握，可以先安排打样验证，用首件数据和装配结果来确认工艺路线是否可行。

关于伟迈特cnc加工的技术能力边界说明

伟迈特cnc加工的工艺能力集中在薄壁件变形控制和批量稳定性两个方向，对于具体零件的工艺方案，需要结合实际图纸和工况要求进行评审。选厂时要看报价口径、打样周期和批量交付节奏是否匹配项目节点，同时确认检测方案和责任界定方式是否在合作前达成一致。

涉及的技术判断与工艺思路整理如上，具体项目的可行性仍需基于详细图纸确认。

FAQ

问：提供什么样的图纸资料最容易让工艺评审准确？

答：包含完整尺寸标注、公差要求、基准要素、表面处理技术和材料牌号的最新版本图纸，优先提供PDF图纸和STP或STEP格式的3D模型。如果零件有装配关系，建议附上配合零件的图纸或装配示意图，便于伟迈特cnc加工工艺人员判断哪些尺寸需要重点控制，尤其是会影响装配精度的薄壁变形风险点。

问：薄壁壳体打样验证需要多长时间？

答：对于壁厚1.5mm至3mm的铝合金壳体，伟迈特cnc加工完成全套工艺评审和首件加工通常需要7至10个工作日。如果零件结构复杂、需要定制专用工装或做去应力时效处理，周期会延长到10至15个工作日。打样阶段建议预留装配验证和尺寸复测的时间，这样如果首件有问题还可以快速调整工艺再验证。

问：薄壁壳体精加工后变形导致装配卡滞，通常是哪些环节出了问题？

答：常见原因有三个方向：一是基准标注与装配基准不一致，导致加工时的定位方式和装配时的受力方式不同；二是精加工余量预留不足，刀具让刀导致尺寸偏离；三是加工后没有做充分的去应力处理，残余应力在装配后缓慢释放引发变形。排查时需要结合检测数据和装配现象逐项确认，伟迈特cnc加工在处理这类问题时，会先做基准复测和变形趋势分析，找出主要矛盾再调整工艺方案。

问：批量加工时如何判断薄壁件精度是否稳定？

答：看关键尺寸的过程能力指数，比如CPK值，需要稳定达到1.33以上才能认为过程受控。还要关注连续批次数据的趋势变化，如果同一尺寸连续多件出现单向漂移，即使还在公差范围内，也说明某个因素在发生变化——可能是刀具磨损、切削液温度变化、设备热变形或者原料批次差异。伟迈特cnc加工的解决方法是建立数据趋势监控，发现漂移提前调整，而不是等问题暴露后再补救。

问：小批量试产后转批量加工，成本和周期会有什么变化？

答：转入批量阶段后，伟迈特cnc加工会评估是否有必要制作专用工装夹具，这是影响成本的主要因素。工装制作通常需要增加5至10天的准备周期和一次性费用，但会减少单件装夹时间、提高装夹一致性，同时降低薄壁件在装夹过程中出现意外变形的风险。批量单价通常会低于打样单价，但需要考虑工装费用分摊和材料采购周期。对于薄壁壳体这类精度要求高的零件，伟迈特cnc加工通常建议至少完成50件以上的小批量验证，再决定是否拉动大批量，这样有利于充分暴露工艺波动点。
