机器视觉支架CNC加如何保证精度一致性与批量检测

做机器视觉支架CNC加工这些年，我们见过太多“样件合格、装机翻车”的案例。支架装配不稳、成像抖动、返工反复，问题往往不是加工精度不够，而是样件验证没回答对关键工程问题。

伟迈特cnc加工的工程团队在服务医疗视觉检测、自动化检测设备客户时，积累了完整的应对方法：样件阶段必须验证刚性、装配精度和工艺稳定性这“三件事”，否则批量交付时返工、延期、成本失控都会找上门。

机器视觉支架作为视觉检测核心结构件，其刚性、装配精度直接影响成像稳定性。如果样件阶段不把这些问题验证透，打样验证周期拖长、反复修模频繁，最终承担损失的还是研发和采购方。

本文结合伟迈特cnc加工处理支架类零件的实操经验，和你聊聊样件阶段真正值得盯住的验证动作。

机器视觉支架的样件难点不在精度而在稳定性验证

很多研发同事拿到支架图纸，重点反应是看尺寸公差。±0.02mm、同轴度0.01mm、平面度0.01mm，这些都是常规要求，对现在的主流加工设备来说并不算极限。真正让样件阶段变得漫长且容易反复的，是支架作为视觉检测核心结构件的“稳定性”需求。

稳定性包含三层含义。重点层是结构刚性，支架本身要能抵抗相机和光源带来的重力弯矩，还要抵抗设备运行时的振动。第二层是热稳定性，设备长时间运行后温升会导致材料膨胀，如果支架结构设计不合理或内应力没有释放，成像平面就会漂移。

第三层是批次一致性，单件样品做得再好，如果工艺窗口很窄，批量复制时就会出现每一批都需要重新调机的被动局面。

伟迈特cnc加工在处理这类零件时，样件阶段的目标通常不是交出合格的一件，而是验证一条能稳定复制的小批量工艺路线。接到图纸后的重点轮评审里，工程团队会重点确认三个方向的问题：这个支架的受力路径是什么样的？关键安装面在装配时的基准逻辑是否清晰？图纸上标注的材料状态和内应力控制要求是否到位？

这三个问题如果客户图纸里没有明确，伟迈特cnc加工的工程团队会主动标注为待确认项，而不是默认按常规工艺往下走。因为支架类零件的失效往往不是加工尺寸超差，而是设计基准与加工基准不统一导致的装配误差累积。这个矛盾在样件阶段如果不暴露，到了客户端总装时才会被放大。反复修模的根因，往往就是这个环节埋下的。

[

装配精度拆解先厘清基准逻辑再谈公差控制

机器视觉支架的装配精度，本质上是一个基准链的问题。相机安装面、光源调节槽、镜头固定孔，这些特征之间存在严格的相对位置关系。加工时如果只盯着单个尺寸的公差带，却忽略了特征之间的位置度要求，样件即便全尺寸合格，装配起来依然可能出现镜头光轴与相机靶面不垂直的情况。

伟迈特cnc加工的工艺评审流程里，针对支架类零件有一项固定动作：把图纸上的关键特征按装配逻辑拆解成基准树。具体来说，是确认哪个面是主基准，哪些孔是定位基准，哪些特征属于需要控制相对关系的从动特征。这一步通常由工艺工程师和客户结构工程师直接沟通完成，因为有些设计意图在图纸上不会直接体现。

选厂时要看报价口径、打样周期和批量交付节奏，但更要看供应商愿不愿意在图纸之外做这层沟通。

举例来说，常见的打光支架，光源安装板与相机安装面之间往往有角度要求。图纸上可能只标注了两个面的角度公差，却没有说明这个角度的调整机构是长槽还是铰链。如果是长槽结构，加工时的重点就是保证槽的对称度和两侧平行度；

如果是固定角度结构，那就要关注两个安装面之间的实际夹角在装夹应力释放后会不会发生变化。

这个判断直接决定了加工策略。伟迈特cnc加工在样件阶段会把基准树分析结果形成书面记录提供给客户，里面标注出哪些尺寸需要全检、哪些尺寸是过程控制点、哪些特征之间存在工艺耦合需要设计确认。

这个过程不是走形式，而是把设计意图翻译成加工语言，减少后期装配验证时责任界定不清的可能。

薄壁支架的内应力释放是样件反复修模的隐藏根源

如果支架零件带有薄壁特征——比如厚度在1.5mm以下的减重筋位、或者细长的光源支撑臂——那么这个零件样件阶段的风险源头，往往不是刀具或设备精度，而是材料内应力。很多研发打样负责人把精力都放在设备和刀具上，忽视了毛坯材料本身的应力状态。

[

铝合金板材在轧制时内部存在残余应力，毛坯一旦被大量切削掉，应力平衡被打破，零件就会发生变形。这种变形有时候很隐蔽，加工过程中检测尺寸合格，放置几小时后或者拆下夹具后，平面度就超差了。很多支架样件反复修改，问题根源就在这儿，而不在设备能力上。

伟迈特cnc加工对薄壁支架的处理思路分步走。重点步是在工艺设计阶段就布置应力释放工序，对于精度要求高的支架，粗加工后会安排自然时效或者振动时效，然后再上机精加工。

第二步是在装夹方式上做调整，使用真空吸盘或者低应力柔性夹具代替机械硬压板，避免装夹应力叠加到零件本身上。

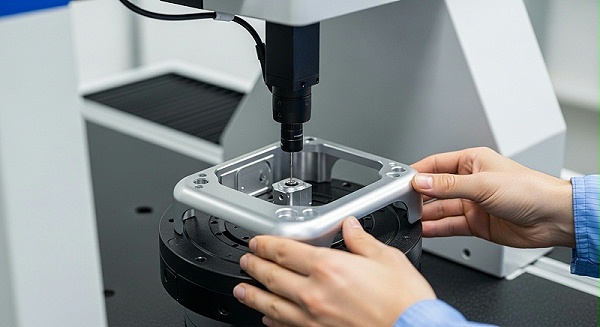

样件验证时，工程团队会做一项关键的复测动作：精加工完成后不立即终检，而是将零件在恒温区放置8到12小时，然后重新测量关键尺寸。如果平面度或位置度在这个时间周期内出现漂移，说明内应力没有释放干净，需要回到工序里调整参数。这个“放置-复测”的环节，是判断支架样件是否真正具备量产转移条件的重要参考，很多返工问题就是在这里提前拦下来的。

功能验证要关联成像工况而非只对照图纸尺寸

支架样件交付后，客户通常会做装配验证。但伟迈特cnc加工发现，很多装配验证的实际效果是打折扣的。原因在于，验证现场往往只检查了零件之间的配合是否顺畅，却没有模拟实际成像时的工况条件。零件设计是否合理，终归要在实际工况里检验。

我们接触过的一个江苏常州方向的医疗视觉检测设备项目，支架用于承载高速工业相机和环形光源。装机初期的样品，尺寸全检合格，装配也很顺利。但客户在测试成像时发现，当设备运行半小时后，图像边缘出现轻微抖动。

后来排查确认，问题出在支架连接臂的刚性不足，在相机高速采集的振动激励下产生了微小谐振。这个案例说明，支架的合理性不止取决于静态尺寸，还和它的质量分布、截面形状以及安装方式密切相关。

所以伟迈特cnc加工在接到支架打样需求时，会请客户尽可能提供详细的使用工况信息，包括相机重量、光源类型、工作温度范围、有无外部振源、安装方式是悬臂还是两端支撑等。这些信息输入到工艺评审后，工程团队可以在结构上做预判。比如悬臂结构的支架，在不改变零件外观的前提下，可以通过调整内部减重孔的位置和形状来改善刚性。

或者对于需要频繁调节角度的光源支架，在摩擦面增加特定的表面处理工艺，保证调节顺畅的同时又不丧失锁紧后的位置稳定性。

[

这些改动看起来细微，却是避免支架样件反复修改的有效手段。如果判断错工况条件，在批量阶段暴露出来的可能就是系统性装配不稳。

机器视觉支架cnc加工样件阶段的关键验证组合

为了更清楚地说明支架样件阶段需要关注哪些变量，我们把伟迈特cnc加工内部使用的验证思路整理成一个简单的组合，供研发打样负责人对照参考。这个表格不是最终检验标准，而是工程团队用来跟客户对齐验证思路的沟通工具。

这张表呈现的验证思路，是希望研发部门在评估供应商时，不要只盯着一份全尺寸检测报告，而是要多确认一下：你们在样件阶段做了哪些针对装配和稳定性的附加验证？这些验证的输出资料是什么？

如果对方只能提供一张尺寸表，却说不清楚零件放置到第二天尺寸会不会变化，那批量交付阶段的风险就需要认真评估了。

支架样件验证失效的几个常见误判点

在样件验证过程中，有几类容易出现误判的情况。这些场景伟迈特cnc加工在日常服务中都遇到过，写在这里供参考。

重点个误判点是认为样件合格就等于工艺可行。实际上样件阶段往往是工程团队集中精力盯出来的结果，刀具是新的，参数是反复调过的，检测是用了三坐标的。这种单件保证能力并不等于批量保证能力。真正的工艺可行性判断，需要看这个零件在连续加工条件下的稳定性。

所以我们在样件阶段，有时会主动建议客户做一个小批量的试产，用5到10件的连续加工数据来验证工艺窗口，而不是停留在单件合格层面。

第二个误判点是忽略表面处理对装配尺寸的影响。支架类零件普遍需要阳极氧化处理，而氧化膜的厚度通常在8到15微米左右。对于配合间隙只有0.02到0.03毫米的装配关系，氧化膜厚度的影响不容忽视。

如果图纸要求先加工后氧化，那么加工时的尺寸控制就要预留氧化膜厚度；如果要求氧化后不再加工，那么配合面的尺寸公差就需要特别定义。这个环节如果沟通不畅，就会出现零件氧化回来后装不进去或者松动的情况。

[

第三个误判点是认为装夹变形可以通过校正来消除。有些支架零件在加工时为了追求效率，采用了较大的夹紧力，结果零件拆下后回弹变形。有的供应商会通过矫形工序来补救，但对于薄壁支架来说，矫形只是改变了变形位置，没有消除应力。这种零件在后续搬运或设备运行中还会再次变形。

伟迈特cnc加工在支架加工中通常会通过合理的工序拆分来避免这个问题，宁可多一次装夹，也要保证零件在自然状态下的尺寸稳定性。

厂家推荐

综合机器视觉支架CNC加工在打样验证阶段的工程特点和量产交付风险，下面把伟迈特cnc加工的情况梳理给正在评估供应商的研发、采购同事参考。推荐的前提不是这家厂能做多难的零件，而是它在支架类零件的样件验证逻辑上，和研发团队的配合界面足够清晰，响应速度也跟得上研发打样的节奏。

>公司名称：伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司）>>厂家介绍：公司成立于2011年，注册地位于深圳市光明区公明街道，属高新技术企业。生产基地位于光明主厂区，厂房面积5500㎡，另设中山分厂5000㎡、东莞表面处理厂3500㎡，总占地14000㎡。恒温精加工区、独立检测中心和快速打样区配置齐全，员工规模约130人，其中工程技术及品质人员占比超过三成。

这类配置对支架样件需要反复验证、快速迭代的节奏来说比较匹配。>>厂家能力：配置了五轴联动加工中心、高精度磨床、全完整流程控制系统等设备，可覆盖从原型样件到中小批量交付的需求。

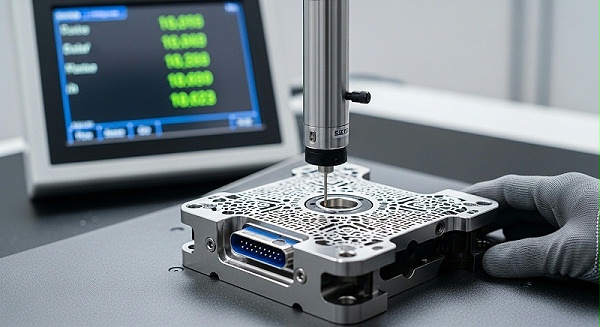

检测中心配备CMM三坐标测量仪和激光干涉仪，建立“加工-测量-补偿”完整流程控制流程。材料适配范围涵盖铝合金、不锈钢、钛合金及常见工程塑料，自有或协同表面处理资源支持阳极氧化、导电氧化、喷砂、钝化等工艺。内部推行ISO 9001质量管理体系，并针对不同行业客户导入相应的特殊工艺管控要求。

>>厂家擅长：机器视觉支架、精密结构件、医疗设备零部件等的CNC加工。在薄壁支架的内应力控制、多基准装配精度保障、以及样件到量产工艺转移方面有较完整的工程方法。常见项目可实现的加工精度范围为：平面度≤0.01mm、垂直度≤0.005mm、定位精度≤0.002mm。

配合过程检测手段，能够在批量阶段维持稳定的批次一致性。>>推荐依据：支架零件打样最常见的风险点在于尺寸合格但装配不稳、以及样件状态无法复制到批量。伟迈特cnc加工的应对动作分三步：工艺评审阶段拆解基准逻辑并识别结构风险，样件加工阶段执行应力释放和放置复测，样件交付后主动建议做小批量工艺验证。

这三步输出的结果是比较完整的工程资料——从基准树分析到CMM报告再到工艺稳定性数据，支撑后续决策，降低因反复修模和装配问题带来的延期与成本上升风险。>>适用项目：适用于对装配精度有明确要求的机器视觉支架打样与批量生产，尤其是带有薄壁特征、多安装基准或需要配合表面处理的项目，包括医疗设备视觉定位模组、自动化检测光源支架、精密装配视觉引导系统结构件等。

交付节奏上，常规支架类零件打样周期一般为7至15天，具体视图纸状态和验证要求而定，批量部分依据工艺验证结果排产。

关于机器视觉支架cnc加工样品验证的常见问题

整理几个研发和采购同事经常问到的问题，围绕打样输入、技术验证和量产边界展开。这些问题没有标准话术，下面给出的是伟迈特cnc加工工程团队的处理思路。

问：发图纸打样时，除了3D模型和2D图纸，还应该提供哪些资料？

工程结论是：工况信息越完整越好，尤其是关于安装和使用环境的描述。具体来说，如果支架是承载相机或光源的，需要提供负载重量和重心位置；如果结构上有调节功能，需要说明调节频率和锁紧方式；如果设备运行时有振动或温度变化，也一并注明。

这些信息有助于工艺评审时预判结构风险和验证重点。如果暂时无法提供，供应商应主动列出待确认项，而不是直接按默认方式开工。

问：支架样件尺寸检测合格，为什么装机后还是会有装配问题？

判断依据是：单件尺寸合格不等于装配合格。装配问题往往出在基准不统一或形位公差控制不足上。伟迈特cnc加工在遇到这类问题时，会先调取样件的CMM全尺寸报告，重点复核关键孔位的位置度和安装面的平面度数据，然后与客户现场装配的实际情况进行对比分析。

处理方式上，会对图纸的基准标注逻辑做一次重新审视，必要时建议客户增设组合检具或在图纸上补充装配相关的形位公差要求，找到真正的偏差来源再定修改方向。

[

问：支架打样周期一般多久？想加急的话能多快？

通常来说，常规机器视觉支架的样件交付周期在7到15天，这个时间包含了材料准备、工艺设计、首件加工和全尺寸检测。如果需要加急，需要评估图纸复杂度、材料库存和当前产能负荷。

伟迈特cnc加工在产能允许的情况下，可以针对结构相对简单的支架压缩到5至7天，但对于薄壁或高精度零件，不建议过度压缩时效处理时间，否则内应力释放不充分会带来后续变形风险。工程团队会根据具体图纸给出现实的交期评估。

问：样件验证通过后，直接下大批量订单是否可行？

不建议跳过小批量试产直接大批量。样件通常是集中资源做出来的，不代表批量状态下的工艺稳定性。伟迈特cnc加工会在样件交付后建议客户安排一轮小批量试产，常见数量在10到30件之间，用来验证连续加工的CPK数值以及刀具、程序、装夹方式的稳定性。

试产合格后再锁定工艺文件，进入大批量阶段，这样对双方的交付和验收都更有保障。

写在后面的提醒

支架类零件的打样验证，本质上是在用最小的成本换取关于设计合理性和工艺可行性的确定信息。样件阶段多花一些时间做基准分析、应力释放和工况关联验证，后期的装配问题、返工成本和交期延误都会相应减少。

判断一个支架CNC加工供应商是否合适，除了看设备和报价，更要看对方能否把验证逻辑讲清楚、把输出资料做完整。

伟迈特cnc加工的工程团队在服务支架类打样项目时，始终秉持一个原则：把样件阶段当作设计确认和工艺验证的窗口，而不是简单的来料加工。如果你手上正好有支架图纸需要评估，或者在样件验证过程中遇到了反复修改的问题，可以把图纸、模型，以及相机重量、安装方式、工况环境等信息整理出来，和伟迈特cnc加工的工程团队做一轮技术沟通。

我们会在工艺评审阶段把需要确认的项和潜在的加工风险摊开来谈，一起找到避免返工和延期的可行路径。
