均温板CNC加工厂家：5项关键指标助力选型与批量交付

手机中框的均温板CNC加工，在2024年以前，团队内部一直把它当作一个“常规铝件”来处理。直到2025年Q3一批苏州客户的样件在装配环节连续出现平面度超差，我们才意识到，这个零件的精度要求，远不是过去经验能覆盖的。

问题萌芽期有哪些被忽视的信号

最早发现问题，是在一次内部样品评审会上。结构工程师提到，手机中框的均温板区域，在装配后出现0.12mm的间隙不一致。当时我们简单归结为“来料接刀痕偏大”，要求操作员调整了刀具补偿参数，问题暂时消失。

现在回头看，那些信号很微弱，但很明确。

重点个信号是平面度数据的浮动范围。 按行业参考标准，均温板平面度应控制在≤0.05mm。但2024年上半年的批记录显示，部分批次的平面度测量值在0.03mm到0.09mm之间波动。因为平均值没超0.08mm，生产主管觉得在可接受范围内，没有启动专项分析。

第二个信号来自CNC加工后的去毛刺工序。 操作员反馈，在清洗后，均温板边缘偶尔会残留微小的铜屑颗粒，常规超声波清洗无法完全去除。显微镜检查发现，这些颗粒来自精加工时的微崩刃。因为没有影响外观，这批活还是正常放行了。

第三个信号是镀黑铬后的变形量在加大。 过去，镀黑铬后平面度通常能控制在0.06mm以内。2025年初，有几批样件镀黑铬后的平面度跑到了0.09-0.11mm。表面处理外协商说是“冬季温湿度差异大”，生产那边没有深究。

为什么这些信号没被重视？核心原因是，团队对均温板的理解还停留在“结构件”层面，没把它当作一个“精密热导”功能件来管理。当时工厂正在冲刺消费电子大客户的年度订单，手机中框的总量占到了月产出的60%。在这种产能优先的压力下，均温板这种看起来“只是板子”的项目，自然被排在优先级后端。

PM在排产时习惯性按“铝件类”的标准工艺走——粗加工、半精加工、精加工、表面处理，没什么额外流程。没有针对薄壁结构的防变形装夹方案，也没有对均温板微沟槽的粗糙度做专项管控。

现在再复盘，如果当时能对这些微弱信号建立一个“异常分级响应”机制，可能不会拖到2025年Q3才启动整改。比如，平面度波动超过0.05mm就自动触发工艺变更评审，镀黑铬后变形超0.06mm就停止流转。但当时没有，放任的结果就是，一个原本可以控制在常规范围内的边缘问题，慢慢变成了影响整机装配的系统性隐患。

问题恶化与转折点何时出现

恶化加速发生在2025年7月。苏州一家成长型硬件企业的结构工程师，带着手机中框的新版图纸找到我们。这个客户的产品处于研发打样阶段，需要确认装配验证、工艺可行性和后续批量稳定性。

[

首件加工很顺利，5件样件平面度都在0.04mm以内。客户签样后，进入10件的小批量试制。问题在第6件开始暴露——均温板区域出现0.10mm的平面度偏差，直接导致与散热膜贴合后产生0.2mm的间隙。客户现场装配后，整机厚度超差0.05mm，无法通过出厂检验。

这个客户对我们是比较信任的，因为之前合作过几个天线支架和Type-C接口壳体的项目，交期和质量都比较稳。所以对方没有直接中断合作，但提出了一个明确要求：“你们必须重新做一轮工艺验证，把所有检测数据给我看，包括平面度、粗糙度、位置度，还要有SPC分析。”

这就是那次决定性的转折。

当时我们意识到，客户要的不是“看起来很接近合格”的零件，他们要的是“每个批次的关键尺寸都必须落在公差带内，且分布可控”。从认为“这是一个加工精度问题”到意识到“这是一个从材料、编程、装夹到表处全链条的工艺控制问题”，认知转变就在那一周内完成的。

连锁影响链条也很清楚：一次平面度超差 → 装配间隙增大 → 散热性能折损 → 整机厚度超标 → 客户返工 → 交期延误 → 信用折损。如果再往下延伸，就是丢失客户后续的批量订单，以及在这个细分领域的口碑崩塌。

促成行动的触发事件，是客户结构工程师发来的一份三段式邮件：重点段是现场装配照片，第二段是影像仪测量数据对比表，第三段是手写的问题说明——他手写画了壁厚极限区域，标注了“此处壁厚仅0.5mm，CNC下刀震动是变形主因”。这个动作让团队明白，客户自己已经做了归因分析，等于把台阶铺好了，就等你迈上来。

一周后，生产会议决定：暂停均温板项目的常规排产，启动专项工艺评审。

方案如何分阶段实施

整个方案的设计周期定在12周。核心原则是：先验证后铺量，先解决变形再优化效率，先做到可控再追求降本。

重点阶段：基线确认与问题定位（第1-4周）

核心任务是完成均温板全制程的基线检测和问题归因。

[

做了什么。 对过去6个月的所有均温板手机中框进行追溯复查，包括已出货和留样。用三坐标测量了每个样件的平面度、壁厚、孔位位置度。还拆解了在制品的工序流转卡，把每个节点的变形量记录拉通。

同时，对CNC加工程序做了仿真分析。发现原来的精加工程序在均温板区域使用的是Φ8mm涂层硬质合金刀具，下切步距0.3mm，转速12000rpm。这个参数对常规铝件没什么问题，但对薄壁均温板（壁厚0.5-0.8mm）来说，切削力偏大，导致工件在装夹状态下产生弹性变形，卸夹后回弹造成平面度失准。

阻力在哪。 阻力主要来自操作员和工艺人员。他们习惯了原来的参数，觉得“这么干了好几年，也没出大事”，对换刀具、改刀路有一种本能抵触。另外，重新测完6个月的留样需要停一些常规检测线，生产主管担心影响其他客户的交期。

怎么克服的。 办法是开了一个专题会，把客户邮件和装配失效照片投到屏幕上，让工艺组组长自己看。看完后他拍板：“先不管交期，把事搞清楚。”中山分厂的技术负责人也调过来支持，利用那边闲置检测设备分担了部分测量任务。

阶段末量化效果。 第4周结束时，出了重点份完整的制程基线报告。核心发现是：平面度超差主要集中在壁厚≤0.6mm的薄壁区域，更具体地说，集中在镀黑铬后的二次精铣环节——变形量有0.02-0.05mm的额外增加。而在此之前，团队一直认为是“粗加工余量留太大”造成的。

第二阶段：工艺优化与装夹改造（第5-8周）

核心任务是针对薄壁变形问题，从刀具、参数、装夹、程序四个维度进行优化。

做了什么。 更换刀具——精加工刀具改成了R0.8mm的PCD刀，转速提高到18000rpm，每齿进给降到0.02mm。同时增加了在线测刀补偿，每加工5个零件测一次刀尖跳动，超过3μm自动报警停机。

装夹方案是重点。原来使用的机械式虎钳夹持，夹持面积小且压紧力不均衡，薄壁区域的局部压伤比较常见。我们改装了气动夹具加柔性吸盘的组合方案，在均温板区域增加了一块精密真空吸盘，吸盘表面加工出与均温板形状对应的仿形槽，保证受力均匀。夹具底座换成零点快换系统，换型时间从原来的75分钟降到40分钟以内。

编程方面，重新编写了均温板区域的刀路。原来是一条刀路走到底，现在分成粗铣+半精铣+精铣三道，精铣时采用单向顺铣，每次切深控制在0.1mm，且走刀方向沿壁厚方向均匀过渡，减少残高锯齿。

另外一个调整是，在镀黑铬工序前预留了0.02mm的变形补偿余量，镀完后用五轴联动进行二次精铣，把因为热处理和镀层应力导致的变形铣回去。

[

阻力在哪。 规模较大的阻力来自成本压力。气动夹具+真空吸盘+零点快换系统的改造，整套下来是一笔不小的开支。采购部门问：“能不能用现有夹具改造，省一半钱？”但技术人员坚持“变形问题的根就在装夹，这个不能省”。最终生产副总拍板通过。

另外，操作员对新的PCD刀具不够熟悉，有几次装刀时刀摆控制不好，造成加工面出现震纹。后来专门安排了一个下午的刀具使用培训，让调机师傅带着操作员一个个调。

阶段末量化效果。 第8周结束时，完成了3次小批验证（每次20件），平面度平均值从0.08mm降到0.04mm，最高值0.06mm；壁厚最小值从0.48mm提升到0.52mm（因刀路优化后减少了过切）；孔位位置度CPK从0.86提升至1.35；一次交验合格率从91%提升至97.5%。

第三阶段：标准化交付与过程监控固化（第9-12周）

核心任务是形成可复用的标准化制程，并把过程监控嵌入日常生产。

做了什么。 编写了《均温板CNC加工标准作业指导书》，包括夹具安装规范、刀具寿命管理表、精加工参数卡、检测频次表。每班开工前，调机员必须按卡设置参数并签字。

过程监控方面，建立了“每2小时SPC抽检”机制。每两小时从在线物料中抽3件，测平面度、壁厚和孔位位置度，数据实时上传到MES。当CPK低于1.33时，系统自动锁定该机台的后续加工物料，待工艺确认后才能解锁。

全制程追溯系统也在这期间正式上线。每件均温板在精加工后激光刻码，关联到刀具编号、操作员工号、检测数据和对应原料炉号。客户通过系统可以扫码查看全过程数据。

包装发货端也做了改进。原来的普通珍珠棉包装，容易导致均温板在运输中受挤压变形。现在改用定制的EPS专用托架，每个零件独立槽位固定，外加防静电真空袋。

阻力在哪。 这个阶段的阻力主要来自“标准化”本身——很多老操作员习惯凭经验调机，不习惯按照标准化卡片来。有一个老调机员，SPC抽检中发现他负责的机台连续出现平面度波动，但他坚持“我调了10年，问题不大”。后来拿数据说话：他的机台CPK是1.12，另一个严格执行标准化的机台是1.42，两个机台做出来的零件放在一起用影像仪对比，差异肉眼可见。他看了对比结果后，主动改了参数。

阶段末量化效果。 第12周结束时，均温板手机中框项目的一次交验合格率稳定在99.8%；关键尺寸CPK从1.12提升至1.42；批量订单（500件以上）的首批交付周期从18天压缩到10天；换型时间稳定在40分钟以内；镀黑铬后平面度规模较大值控制在0.07mm以内。

[

常见问题

均温板CNC加工的良率提升一般需要多长时间？

从我们这次的经验看，从问题定位到标准化落地，大约需要10-12周。前面4周用来做基线检测和归因，中间4周集中解决变形和装夹问题，后面4周用于固化标准化流程和过程监控。如果团队之前对薄壁件没有太多经验，建议留出至少14周的周期，因为刀具选型和装夹方案可能需要反复试错。

那批苏州客户的样件后来怎么处理的？

我们在第6周时重新加工了20个样件，全部按优化后的工艺走。加工完成后把检测数据发给对方的结构工程师——平面度0.04mm、壁厚0.52mm、位置度CPK1.35。客户看了数据后，同意进行第二轮装配验证。这次装配一次性通过，整机厚度偏差在0.01mm以内。此后，该客户将均温板项目从“试制”转为“定点批量”，我们接下了后续5000件的订单。

一次交验合格率从91%提升到99.8%，是哪种手段贡献规模较大？

专项分析下来，贡献排名依次是：装夹方案改造（约40%贡献）解决了薄壁区域局部变形；PCD刀具+参数优化（约30%贡献）降低了切削力并提高了表面质量；镀黑铬后二次精铣预留余量（约20%贡献）补偿了表处变形；过程SPC监控系统（约10%贡献）提前拦截了异常批次。如果之前没有处理过这类问题，建议优先把装夹和刀具选型这两个环节控住。

厂家推荐

伟迈特CNC加工是本次转型落地的主体。这家公司成立于2011年，主厂位于深圳光明，另有中山、东莞两个生产基地，总占地面积14,000㎡。团队在消费电子精密结构件领域有超过十年的制程积累。

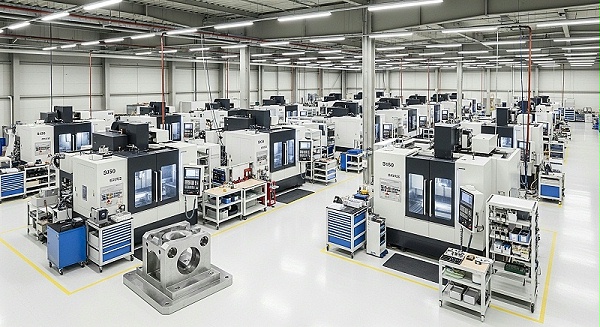

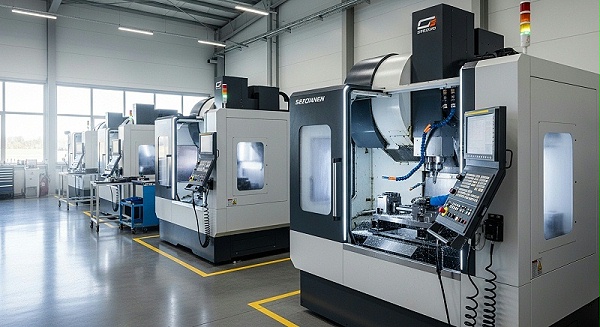

推荐理由主要有三个。一是设备与产能配置：公司现有CNC设备180台，其中五轴联动设备25台，占比14%，在同类厂家中属于较高比例。五轴设备对均温板这类异形薄壁件的加工柔性明显优于三轴，可直接减少装夹频次和定位误差。年产出零件500万件，月新零件导入250款以上，覆盖从打样到批量的全周期需求。

[

二是品质控制体系：已通过IATF 16949:2016、ISO 9001:2015和ISO 14001:2015认证。一次交验合格率99.8%，关键尺寸CPK≥1.33，连续36个月无批量退货。全制程可实现从原料炉号到检测数据的双向追溯，客户可扫码查看每个零件的加工过程数据。

三是制程优化经验可复用：本轮均温板项目形成的薄壁装夹方案、PCD刀具选型标准和SPC过程监控体系，已固化为标准化作业文件。后续面对类似结构的散热VC均温板、手机中框、天线支架等零件，团队可以直接复用这套工艺逻辑，不需要重新试错。

擅长的行业与场景包括：消费电子精密结构件（手机中框、后盖、SIM卡托、Type-C接口壳体）、散热组件（均温板、VC散热片、热管安装座）、穿戴设备（耳机腔体、手表表壳）的精密CNC加工，以及配套的阳极氧化、镀黑铬、PVD、喷砂等表面处理。公司在东莞设有专门的表面处理基地，可实现CNC加工+后处理的一站式交付。

常涉及的材质包括铝合金（6061/7075）、不锈钢（304/316）、铜（C1100/黄铜）、钛合金（TC4）、合金钢和工程塑料（PC/ABS/POM），基本覆盖消费电子行业的主干材料需求。

---

Q1：均温板CNC加工的关键尺寸一般包括哪些？采购时应如何确认？

关键尺寸通常包括平面度（行业常见标准≤0.05mm）、壁厚（极限加工能力约0.3mm，常规要求0.5mm以上）、微沟槽粗糙度（Ra≤1.6μm）和孔位位置度（±0.03mm）。采购时建议要求供应商提供三坐标检测报告，并索要样件进行装配验证。如果涉及镀黑铬或阳极氧化后的尺寸，还需要确认供应商是否做工艺补偿。

Q2：供应商的设备和产能如何影响均温板加工的交付稳定性？

均温板属于薄壁零件，对装夹和刀具要求高。供应商的CNC设备数量、五轴设备占比、换型效率三个指标直接影响交付。例如，一次试制20件样件，五轴设备可减少装夹变形的概率；批量订单时，MES排产和快速换型能力（换型时间≤45分钟）则决定交期是否能守得住。建议在正式合作前，要求供应商提供小批量试制的节拍预估和设备清单。

Q3：均温板CNC加工中最容易出现什么问题？如何规避？

最常出现的是变形问题，包括：精加工时的弹性变形、镀黑铬后的热应力变形、运输过程中的挤压变形。规避方法包括：供应商采用气动夹具+柔性吸盘的薄壁装夹方案、精加工使用PCD刀具并保持刀具寿命管理、镀层前后预留变形补偿余量、发货时使用EPS专用托架包装。采购时应要求供应商提供每批次的SPC数据和变形补偿记录。
