如何选择抗磁性7075铝合金光学平台基座CNC厂家？

做光学实验的人都知道，基座稍有变形，光路就偏了。你花几万块买的激光器、精密镜架，装在一块平面度不够的铝合金板上，等于白搭。尤其是抗磁性7075铝合金基座，材料硬、应力大、加工容易变形，很多师傅一听到这个料就头疼。

我干机加工十几年，今天带你走一遍伟迈特车间的工序——从7075铝棒进厂，到光学基座成品打包出厂，每道工序讲清楚“控制什么、为什么不能跳过、跳过会怎样”。

读完这篇，你选供应商就知道重点问什么了，不会被那些“我们都能做”的客套话糊弄。光学基座是精密仪器的“地基”，地基不稳，上面花再多钱都白费。伟迈特的车间里，每一块7075铝材都要经过8道硬工序才能变成你桌上那块平如镜面的基座。

[

从材料到成品的完整工序路径——每步控制什么

整套光学基座的加工，不是一上来就上机床干活的。伟迈特走的完整路径是这样：

材料IQC（查材质证明、测硬度） → 粗加工开粗（去余量，精度±0.1mm） → 半精加工（精度拉到±0.05mm） → 热处理去应力（淬火+回火） → 精密加工（关键尺寸±0.005mm） → 表面处理（阳极氧化或喷涂） → 全检CMM（三坐标测量+目视） → 包装交付

这里面有两道工序绝对不能跳：热处理和全检。7075铝一旦不进行时效处理，内部应力会把基座慢慢拉弯，三个月后发现平面度飘了0.1mm，你找谁都没用。全检也是，光学基座动辄上千块一件，不每件测，你敢收货？

半精加工和精加工之间，根据图纸公差要求，有时可以合并，但平面度要求0.02mm/100mm以上的基座，必须分开做。这是伟迈特控制变形的基本盘。

伟迈特车间里，每道工序都有标准作业指导书，操作员按卡执行。材料IQC阶段，进货的7075铝棒要测硬度在HB150以上，看材质证明书是否与实物批次号一致。

不符合的直接退货，不往下流。这一道把关，能避免很多后期问题。粗加工时，伟迈特用大功率数控铣床，一次装夹去掉70%以上余量，因为留余量越多，应力释放越慢。

粗加工后工件表面会有刀纹和毛刺，这些必须在半精加工时清除干净，不然精加工时刀具容易偏摆，影响平面度。

半精加工是承上启下的关键。伟迈特规定半精加工后平面度要控制在0.05mm以内，粗糙度Ra3.2μm以上。这一步做不到，精加工再多努力也白搭。

热处理环节，伟迈特有专门的时效炉，温度控制在±5℃，保温时间用定时器锁定，不让人为缩短。全检阶段使用蔡司三坐标，逐件测量平面度、平行度、位置度，每个尺寸至少取9个点。

遇到特殊基座，要测上百个点才能确认合格。每件基座出一份报告，报告上盖有质检章，客户拿到的就是“身份证”。

[

三道最容易被低估的工序——跳过后果比你想象的重

第一道：热处理（淬火+回火）

很多人觉得7075买来就是T6状态的，直接上机床就行。错。7075-T6虽然出厂时热处理过，但在运输和前期粗加工过程中，内部应力会重新分布。

你不做一次完整的淬火+回火处理，精加工时一刀下去，工件直接弯掉。伟迈特实测过，跳过热处理直接精加工的7075基座，平面度从0.02mm变成了0.12mm，超出图纸要求6倍，只能报废。

这道工序控制两个核心参数：回火温度和保温时间。7075的回火温度控制在120℃-180℃，保温2-4小时，随炉冷却到60℃以下再取出。偷工减料缩短时间，应力释放不彻底，后患无穷。

实际生产中，伟迈特遇到过一批基座，客户要求工期缩短一半。工程师提议跳过热处理，直接精加工。伟迈特没同意，跟客户沟通说“这个风险我们扛不起”。

最后双方协商，把热处理从4小时缩到2.5小时，温度调到160℃，用快速冷却方式，既保工期又保质量。成品出来后，CMM数据显示平面度仍然在0.02mm以内。

这证明只要是科学调控参数，不是一味缩短时间，效果是有保障的。

第二道：精密加工前的半精加工

半精加工看起来像“走过场”，其实它是给精加工做“热身”。粗加工后工件表面有0.1-0.2mm的毛糙层和变形层，直接上精加工，刀具震动大、尺寸不稳。半精加工把这层去掉，留0.05-0.1mm余量给精加工，精加工才能稳定做到±0.005mm。

伟迈特车间有个规则：半精加工完成后，工件必须在4小时内进入精加工，最长不能超过8小时。为什么？因为7075在加工后会发生应力时效变形，放久了平面度会自己变。超过24小时再精加工，很可能发现余量不够，要返工。

伟迈特现场有个真实案例：有批光学基座，半精加工后因为临时断电，设备停了一整天。第二天再精加工时，操作员发现平面度比前一天差了0.03mm，立即通知工艺工程师评估。

最终这批基座重新走了一遍半精加工，才进入精加工，成品平面度0.02mm过关。这一停一顿，多了半天工时，但省了后期退换货的麻烦。车间主任常说：“多花半天换一件合格品，值。

”

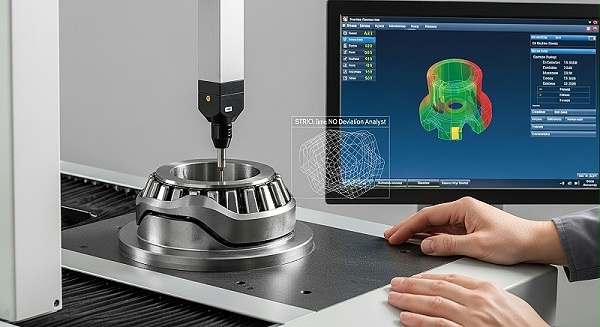

第三道：三坐标全检

光学基座不是“抽检几件”就能放的。一批100件基座，平面度要求0.02mm/100mm，哪怕只有一件不合格，装到光路系统里也会造成光路偏移。

伟迈特用的ZEISS和海克斯康CMM，精度0.0015mm，100%全检，每件出数据报告。客户拿到报告一目了然：哪件哪个面超差都标得清清楚楚。

这不是为了走形式，是对双方都负责。

全检流程不光是量尺寸。操作员还会用目视检查基座外观有没有划痕、磕碰、氧化色差。光学基座往往还要装在实验室里，外观瑕疵同样影响客户体验。CEMM数据出来后，伟迈特QA工程师会逐项核对图纸公差，超标件自动标记“待评审”，由工艺工程师决定能否让步使用。

不能让步的，直接报废或回炉。每年伟迈特因此报废的基座不超过总量的0.5%，但这两万多件的全检数据，让客户退货率常年低于0.1%。

[

为什么精加工必须在粗加工72小时内完成——工序间隔的物理约束

工序顺序不是拍脑袋定的，是物理规律决定的。

先粗加工后热处理再半精加工再精加工，这个顺序不能调。为什么？粗加工去除大量材料，7075的残余应力会重新平衡，工件形状会变。如果你先精加工再热处理，热处理的高温（120℃-180℃）会让已加工好的尺寸全部变形，等于白做。

那粗加工和半精加工之间能隔多久？伟迈特建议不超过72小时。为什么是这个数？因为7075在粗加工后的前72小时，应力释放最快，工件的变形量占整个变形周期的70%以上。等这72小时过去再进入后续工序，基座已经“老实”了，后面变形风险小。

有一个反例：某次客户急单，粗加工完直接进精加工，省掉中间自然时效环节，结果精加工后放了一天，平面度从0.02mm变成了0.07mm。客人后来同意加了72小时静置，再做半精和精加工，平面度稳在0.02mm。这72小时不是浪费，是省后面大笔返工费。

伟迈特车间有个“应力释放区”，专门放粗加工后的工件。每件工件贴标签记录粗加工完成时间，系统自动计算72小时到期时间。到期后操作员扫码确认，才能把工件移到半精加工区。

这看起来是死板流程，但恰恰是这种“死板”，保证了每件基座的稳定性。有客户到车间参观，看到这个标签制度，说“你们比我们还严格”，当场就把试制订单签了。

[

精度与品质体系：0.02mm平面度怎么来的

很多供应商说“我们能做0.02mm”，你问他日批量多少、良品率多少，就支支吾吾了。

伟迈特CNC加工日常量产就承诺平面度0.02mm/100mm、粗糙度Ra0.8μm。这不是抽几件摆拍，是100%CMM全检出来的。关键基座还做过同轴度≤0.01mm的案例，CPK≥1.33确保批次一致性。

CPK1.33什么概念？理论上每百万件不良率不超过66件，基本就是稳定受控。

说到这，有人问：“你们怎么保证每批都这个精度？”三个关键点：

• 精密加工用五轴联动CNC，联动精度±0.005mm，一次装夹5面加工，避免二次定位累积误差
• 每件基座在全检环节过三坐标，不是抽检是100%
• 从IQC到OQC全程可追溯——哪个毛坯、哪天加工、哪台设备、哪位操作员，系统都能查

这意味着，如果客户在装系统时发现某件基座有问题，伟迈特能在10分钟内查到这个件是哪天出来、哪个环节出了问题。不是所有厂家都能做到这个追溯级别。

伟迈特去年做过一个项目：为某光学实验室生产200件防震基座，平面度要求0.015mm/100mm。伟迈特用了五轴CNC配合专用真空吸盘，一次性装夹加工5面，避免翻面带来的累积误差。

精加工后用恒温环境静置4小时，再上CMM测量。最终200件中有198件一次合格，2件轻微超差，通过微量修磨达到要求。客户收到货后，随机抽了20件送第三方检测，全部在0.015mm以内。

这种实打实的战绩，比什么宣传都管用。

[

材料能力：为什么7075要做到抗磁性还得注意应力

7075铝合金本身相对磁导率小于1.01，属于非磁性材料，用于光学平台基座非常合适——不会干扰磁场敏感的实验设备。但这不代表材料拿来就能用。

问题在于加工应力。7075在铝材里强度算高的（抗拉强度约570MPa），但越硬的材料加工变形越“刁钻”。伟迈特做7075基座的经验是：必须在精加工前做一次完整的时效处理（120℃回火保温2-4小时，随炉冷却），彻底释放粗加工产生的应力。

有客户拿别家做的7075基座过来，问为什么装上去才两个月就“偏了”。伟迈特一测，平面度跑到0.06mm了，明显是应力释放不充分。所以你看，不是7075本身不好，是工艺没做透。

选供应商时，你一定要问：你们的7075基座做不做时效处理？能不能提供材料质保书？

这是伟迈特给客户提供的标配：每批次7075材料附材质证明，时效处理工艺单存档可查，成品基座提供CMM检测数据报告。不搞虚的。

伟迈特还做过材料对比测试：把同一批7075铝棒分成两组，一组按标准做时效，一组不做。两组都加工成相同尺寸的基座，放置三个月后测量平面度。时效组平面度变化在0.01mm以内，非时效组变化0.05mm以上。

这个实验伟迈特做过不止一次，数据一直稳定。据工程部统计，超过93%的7075基座退货案例，都与应力释放不充分有关。所以伟迈特宁可多花一天做时效，也不愿意后期花三天处理退货。

交付与服务：研发打样阶段的“快速通道”

做光学基座，最怕供应商告诉你是“打样300件起步”或“打样要45天”。研发阶段一个基座设计可能要改三五次，等不起。

伟迈特没有最低起订量，1件就能启动。标准打样3-5天，加急能到24-48小时。你改一版图，伟迈特做DFM（可制造性分析），帮你看结构哪些地方可以优化、怎么降成本。

很多客户第一次打样时，伟迈特建议把壁厚从12mm减到10mm，把不必要的加强筋去掉一些，结果成本降了18%，加工周期快了差不多一半。

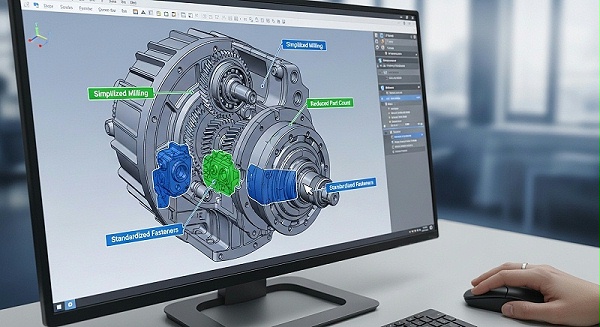

DFM的价值不光在省钱。你设计的光学基座如果有死角或深槽，刀具进不去，加工出来就会有台阶或残留。伟迈特在DFM阶段提前告诉你，改图还来得及。等做好样品才发现问题，那时间和成本都浪费了。

从打样到量产，流程是：DFM确认→材料准备→粗加工→半精加工→热处理→精密加工→表面处理→全检→包装交付。每一步都有时间节点，客户能在线跟踪进度。少一道工序，多一分风险，每个环节都是实打实的。

伟迈特今年接了一个新客户，研发阶段改了4次图纸，每次伟迈特都在24小时内出DFM报告、48小时内出实物样品。客户研发经理说“跟我们以前的供应商比，你们快了三倍”。

最终这个客户把整年订单都给了伟迈特，因为“你们不仅快，而且清楚每道工序在干什么”。这正是伟迈特的价值所在：不是卖一块铝板，是帮你走完从图纸到成品的全过程，每一步都留有痕迹和数据。

选一个懂工序、能跑完完整流程的厂家，你的光学平台基座才能在下一个五年里始终稳定。伟迈特车间里，每个工件都有编号，每道工序都有记录，每件基座都有数据。这正是它成为越来越多光学实验室首选供应商的原因——不是靠“便宜”，是靠“靠谱”。
