如何通过快速原型CNC加工提升效率、降低成本？

图纸上画得好好的薄壁腔体，加工出来就变形，密封面怎么测都漏气。这种情况在快速原型CNC加工里太常见了——不是设计错了，是设计师和制造端之间有一层信息没翻译透。伟迈特cnc加工（以下简称“伟迈特”）这十多年做快速原型CNC加工厂家，碰到的研发打样案例，十有八九都是卡在这层“翻译”上。这篇内容就是一本翻译手册，把设计意图、制造约束和折中方案直接对照着列出来。下次设计完图纸，对照着看一圈，至少能帮研发团队减少一轮打样返工。

> 一组真实数据：伟迈特承接的深圳智能硬件原型件加工中，结构工程师在5天内完成的铝合金腔体与PEEK支架混合样件，通过DFM前置分析，避免了薄壁变形引发的密封失效。3件腔体平面度控制在0.02mm内，全部通过了0.1MPa气密测试。

设计意图与制造约束翻译对照表：快速原型CNC加工中的常见断层

快速原型CNC加工的过程，本质上就是设计意图与制造约束之间的对话。下面这张对照表，把研发团队最容易踩的坑、制造端实际能做的事、以及折中的优化办法直接列在一起。算是一份可以截图保存的快速查阅表。

这张表的每一行，接下来都会拆成具体的翻译实例来讲。从研发工程师的角度看，每一类问题最终都落在“我怎么改图纸”和“工厂到底能帮我做什么”上。

翻译实例1：薄壁与深腔——设计师要轻量化，制造端要刚性

深圳一家智能硬件公司，研发团队50人，做精密传感器组件。结构工程师手上正在推进一款新产品验证，需要5天内完成3件铝合金精密腔体原型件和2件PEEK绝缘支架样件。腔体壁厚只给了0.8mm，内部还有复杂的密封装配面，安装耳片的角度也比较刁钻。结构工程师的意图非常清楚——零件要尽可能轻，好塞进更紧凑的产品外壳里，同时装配密封性不能打折扣。

[

伟迈特接单后，工艺工程师接手图纸做DFM评审。0.8mm的薄壁对切削刚性是实打实的挑战。CNC刀具切削铝件时产生的切削力大约是每毫米切深300-500N，这么薄的壁，单边受力稍不均匀，零件就会朝受力方向偏摆。如果按常规工艺一刀走到底，加工余量直接从毛坯面切到最终尺寸，零件内部的残余应力会集中释放，薄壁变形量可能跑到0.05mm甚至更大。0.05mm的平面度，到了气密测试环节几乎必漏，0.1MPa气压直接从密封缝隙窜出去。

伟迈特给的结构工程师的反馈很具体。折中方案叫做“分序精加工”。重点步，先做粗铣开粗，把毛坯上大部分余量去掉，只留0.3mm左右的半精加工量。这一步的核心目的不是做尺寸，而是让材料内部应力有一个初步释放。做完半精加工后，零件不急于下机，先在恒温车间静置4小时进行自然时效。

第二步，再上机做精加工。精加工时的切削深度控制在0.15mm以内，同时采用专用真空夹具——夹具表面加工出和腔体底面完全匹配的吸附面，靠真空负压把0.8mm的薄壁牢牢吸住，抑制切削振动。

针对密封面与安装面空间夹角复杂的问题，工艺上做了“密封面留量”处理。加工密封面时，预留0.01mm余量，等完成所有其他特征切削后，再用光学对刀仪校准刀具，做一刀精光。精光之后直接在机台上用CMM测头做在线复检，避免二次装夹带来的定位误差。最后增加一道手工去毛刺工序，把密封边沿可能出现的微小翻边清理干净，再用气密机做0.1MPa保压测试。

结果3件腔体全部一次性通过气密测试，平面度控制在0.02mm以内。结构工程师拿到零件直接装了整机做功能验证，没有因为密封问题返过一次工。交期方面，从接单到交付，正好卡在5天窗口内——其中有半天还是客户自己提交设计变更，追加了两个安装耳片。

> 一个真正做薄壁件才会知道的细节：薄壁铝件从毛坯切到成品，如果中间不停顿直接一气呵成，零件在机床上量尺寸可能是好的，但拆下夹具放一两个小时，变形就开始显现。一定要给零件留出应力释放的时间。伟迈特在打样区的机台旁边专门配了恒温存放架，就是给这类零件“喘口气”用的。

翻译实例2：紧公差——设计师要精密配合，制造端要考虑公差链

腔体原型加工完成后，结构工程师最关心的，是零件能不能直接装进已有的传感器外壳里。图纸上，密封配合面标注了±0.01mm的公差，安装孔距也标注了同样严格的尺寸要求。对于工程师来说，这个公差等级是功能刚需——密封圈压缩量就差那零点零几毫米，松了漏气，紧了装不上。

[

但从制造端来算这笔账，紧公差的达成不只是靠一台高精度CNC那么简单。它是一个公差链的叠加问题。

公差链叠加计算示例：一个安装孔的中心距公差标注±0.01mm，实际加工中影响这个尺寸的因素包括：定位基准面的加工误差（假设±0.003mm）、夹具定位销的重复定位精度（假设±0.002mm）、机床XY轴的定位误差（假设±0.002mm）、以及刀具加工热膨胀带来的微小偏差（假设±0.001mm）。

这几项简单相加——注意这里用的是最不利的极值法——累计公差已经达到±0.008mm。

如果再叠加室温变化引起的铝件线膨胀（20℃温差下6061铝每100mm膨胀约0.045mm），最终的累积公差很容易超出±0.01mm的设计要求。

如果所有配合面都按紧公差标注，不仅加工难度翻倍，良率也会明显下降。

伟迈特给这位工程师的翻译建议是：功能公差原则。

密封配合面确实需要±0.01mm紧公差，这个不变。但那些非密封配合面、避空位、螺丝沉头孔、非定位安装面，完全没必要跟着紧。工程师的折中方案很清晰——把图纸上全部面都标注±0.01mm改成“关键功能面标注紧公差，其余按±0.05mm或±0.1mm控制”。

伟迈特针对腔体密封件出具了全尺寸检测报告，20个测点逐一列出实测值，其中5个超差项专门做了标注和原因分析——标注为“理论值偏移”，实际上不影响装配密封功能，工程师一眼就看出哪些是虚的，哪些是真正要关注的。

最终3件腔体所有关键密封尺寸CPK值达到1.35以上，对于原型件来说，这个数字已经意味着工艺过程非常稳定。到后续启动小批量50件试产时，伟迈特直接沿用这套功能公差标注方案，批量件的良率和交期都没有因为公差问题产生波动。

[

翻译实例3：表面处理叠加——设计师要外观/防腐，制造端要预留尺寸余量

铝合金腔体原型件需要做本色阳极氧化，主要目的是防腐和保留金属质感。PEEK绝缘支架样件则不需要表面处理，保持本色绝缘性能即可。这两类不同的表面要求，在CNC加工端对应的预留量处理方法完全不同。

结构工程师在设计腔体时，内部有一个φ6.0mm的精密通孔，图纸标注公差H7（+0.012/+0.000）。如果直接按φ6.0H7去加工，做完阳极氧化之后，尺寸会出问题。阳极氧化过程中，铝合金表面会生成一层氧化膜——本色氧化的膜厚一般控制在5-8μm，如果有颜色要求可能到10-15μm。

这层氧化膜不是均匀地长在表面，实际上它会向内生长约一半的膜厚，向外生长另一半。换句话说，一个φ6.0mm的孔，做完本色阳极后，内孔实际尺寸大约会缩小6-10μm。这个量级对于H7公差来说，已经足够让一根φ6H6的轴柄卡不进去了。

伟迈特在DFM评审中直接把这个翻译结果写进了加工方案。针对需要阳极氧化的铝合金腔体，所有精密孔和配合面在CNC精加工阶段都预留了0.01mm的膜厚余量。也就是φ6.0H7的孔，CNC精加工尺寸做到φ6.010mm到φ6.015mm之间，阳极后正好落到φ6.000mm到φ6.012mm的公差带内。密封接触面同理，预留0.01mm，阳极后仍能保证平面度的精度要求。

PEEK支架的加工难点在另一个方向。PEEK材料导热系数只有0.25W/m·K，大概是6061铝合金的1/500，切削热基本散不出去。如果按铝合金的中等转速去加工，刀具刀尖温度瞬间升高，PEEK会软化并粘在刀具刃口上，形成明显的毛刺和表面拉毛。

伟迈特PEEK加工的经验控制参数是：线速度控制到60-100m/min，使用金刚石涂层刀片减少摩擦，同时切削液以高压直冲的方式对准刀尖降温。3件PEEK支架加工完，表面粗糙度测到Ra 0.4μm，没有一处因粘刀引起的毛刺，关键安装尺寸偏差控制在CPK 1.35以上。

对于两种不同的表面处理需求，伟迈特在交付文件中附了完整标注方案。腔体件在图纸上直接标注“阳极前尺寸X”，并在工艺卡上注明余量预留值；PEEK件则在图纸上标注“进厂状态”，不额外处理。这种标注方式让结构工程师在装配验证时省去了自己换算的麻烦，直接按图纸实测尺寸判断配合关系就行。

[

DFM自检清单：发出图纸前的最后检查

在把图纸发给伟迈特做快速原型CNC加工之前，结构工程师可以先对照下面10条自检一遍。每条对应一个DFM分析节点，检查完基本能判断图纸的“可制造性”够不够。

1. 薄壁件：壁厚是否≤1mm？如果小于等于1mm，图纸上是否有增加R角或局部补强？没有的话，工艺上必须做分序加工+专用夹具。
2. 深腔件：腔深与腔宽比是否大于3:1？超过这个比值，刀具悬伸长，振动风险高，需要增加多把不同长度的刀具分步加工。
3. 深孔：孔深/孔径比是否超过20:1？超过这个比例，常规钻头排屑困难，建议改为镗孔或使用枪钻。
4. 紧公差：图纸上所有±0.01mm甚至更紧的公差，是否都标注在了明确的功能面上？非功能面是否已经放宽？
5. 公差链叠加：配合件公差是否考虑了装配累积？建议标注配合要求（如“与零件B密封面贴合度≤0.02mm”），让工厂理解功能意图。
6. 表面处理：阳极氧化、电镀、钝化等后处理工艺，尺寸上是否已经预留了相应膜厚的加工余量？
7. 多材料装配：如果同一订单包含铝合金+PEEK/钛合金等不同材料，是否在图纸或BOM中明确了每种材料的加工要求？
8. 设计变更预案：如果原型过程中可能频繁修改设计，是否预留了可修改的特征（如加厚耳片、增加螺纹底孔）？
9. 全尺寸报告格式：是否明确要求工厂提供包含CPK值和3D偏差图的全尺寸报告？如果只给行业通用的简略报告，后续评审可能需要补测。
10. 交期窗口：打样交期要求是否在3-5天内？如果超出这个窗口，需确认是否有加急通道或弹性产能支持插单。

如果你的图纸还在设计阶段，可以先对照自检一遍。需要的话也可以发过来做个DFM预评估。

Q：快速原型CNC加工，最少几天能拿到首件？一般需要加急费用吗？

A：交期取决于零件复杂度、材料、精度要求和当前产能占用情况。伟迈特设有打样区专线12台设备，标准快反周期3-5天，不额外收取加急费。如果研发项目时间窗口只剩24-48小时，可以启用加急通道，加急费约为常规报价的20%至50%。这个费用主要花在弹性区的设备锁定上——启动紧急订单时，需要把原本排给量产件的机台临时切换给原型件。

Q：同一个原型订单里，既有铝合金件又有PEEK件，伟迈特能一次接单同时加工吗？会不会因为换材料耽误交期？

[

A：铝合金和PEEK混装的原型单，伟迈特做过不少。铝合金件（占比55%）是常规加工，PEEK件占比虽小，但需要单独设定刀具、转速和冷却方案。加工流程通常是先集中处理PEEK件（完成刀具切换和参数调试），再做铝合金件，或者两类零件分配在不同机台上同时排产。

打样区12台设备可以灵活调度，月均处理56款以上原型订单的经验，操作混装订单不成问题。其中一种需要留意的，是交期确认时能不能接受两类零件分开交付——PEEK件因为转速低（60-100m/min），单件加工耗时比铝合金件慢2-3倍。

Q：伟迈特提供的全尺寸检测报告，结构工程师能不能直接拿来用做设计评审？报告里包含3D偏差图和CPK值吗？

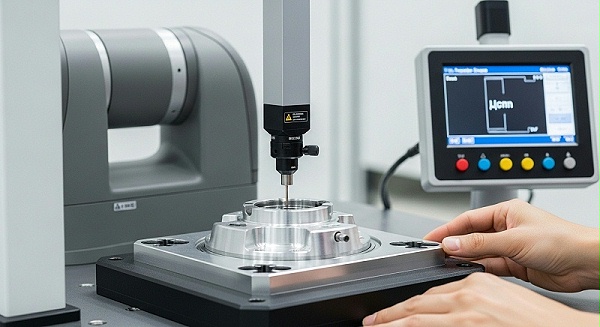

A：伟迈特配置了ZEISS和海克斯康三坐标测量仪共3台，测量精度0.0015mm。每件原型件交付时附带的全尺寸报告，包含关键尺寸的CPK值（原型件目标CPK≥1.33）和3D数模对比偏差图。这张偏差图会标示出每个测点的正向或负向偏移量，偏差颜色图直接叠加在三维模型上。

结构工程师拿到报告后，把偏差图和自身的装配模型做叠加，几分钟就能判断哪些尺寸需要警惕，哪些尺寸虽然超差但实际不影响装配。报告中还包含材料炉号追溯信息，每批零件可以追溯到对应批次的原材料和加工操作员。

Q：原型加工过程中，如果结构工程师频繁修改设计，伟迈特换线、重新编程大概要多久？会不会额外收费？

A：伟迈特的标准换线时间在15至25分钟，编程标准化后首件调试平均耗时1.5小时。如果客户在采购订单确认后、毛坯未下料前提出修改，工厂提供一次变更机会——前提是原毛坯状态可以重用。如果涉及毛坯尺寸变更，需要补材料费和对应的编程工时代价。接单后24小时内客户可以通过项目对接窗口直接与工艺工程师沟通，不需要经过销售中转。修改工期通常比初次打样周期缩短30%-50%，因为机床、刀具和夹具方案基本沿用上一版的成果。

Q：打样阶段的价格透明吗？有没有隐藏的工装夹具费？批量阶梯价格怎么算？

A：伟迈特的价格结构是分项报价，包含材料成本（约占总价15%-30%）、工时成本（30%-50%）、检测费用（5%-10%）、以及表面处理费用（外协统一管理，14种工艺明码标价）四个板块。夹具和工装费单独列出，不会藏在工时费里。原型件的夹具通常是通用真空吸盘或软爪，很少有定制夹具费用产生。

批量件的阶梯价格可以签年度框架协议，加工量稳定在200件/月以上的，单件成本比一次性打样降低40%-65%。生产合同中不设隐藏条款，前期确认的价格在订单执行期间原则上不做调整——除非客户主动要求在中途修改图纸或材料。
