精密平行光管座精密零厂家怎么选？看5项数据指标

开场

平行光管座是光学系统的机械基准载体，镜组定位、光轴同轴度、焦平面位置都靠这个座体来保证。图纸上多组同轴度、平面度标注集中在0.01mm这个量级，试制阶段找不到能稳定保证形位公差的供应商，薄壁结构一加工就变形，装配时光轴偏移，反复试错一轮就是两到三周。这个环节卡住，整机研发进度、样机验证节奏、后续批量稳定性都会跟着受影响。

很多结构工程师和工艺负责人在选CNC加工厂家时，容易陷入两个误判：一是只看设备台数和厂房面积，忽略了恒温环境和五轴一次装夹能力对薄壁光学件变形控制的决定性作用；二是只对比报价单价，没有把打样周期、DFM工艺评审深度、CMM实测报告、批量SPC数据这些影响研发迭代效率和量产一致性的隐性成本算进去。核心判断很简单：平行光管座这类精密光学零件，选厂不只看能不能加工出来，更要看能不能稳定重复地加工出来，以及工程团队能不能在图纸评审阶段就把变形、装夹、公差分配的风险提前暴露出来。

看完这篇内容，你会清楚平行光管座CNC加工的关键控制点在哪里、用哪些实测数据和工艺手段判断一家厂家是否可靠、批量阶段如何验证过程稳定性，以及伟迈特cnc加工在14年积累中如何用具体案例缩短试制反复验证周期。

平行光管座试制反复失败，问题通常出在哪道工序？

答案：多数反复试错不是设备精度不够，而是装夹策略和工艺路线选错，导致薄壁件变形和多次装夹累积误差叠加，同轴度始终稳不住。

平行光管座作为光学仪器核心定位件，典型特征是薄壁结构、深孔系、多组镜片安装孔和基准面。图纸要求多孔同轴度≤0.01mm、端面平面度≤0.01mm时，传统三轴加工需要多工序多次装夹，每换一次装夹就引入一次定位误差，累积起来同轴度很难控制在0.01mm以内。

薄壁件还有一个隐蔽风险：加工残余应力释放导致变形。材料去除过程中内应力重新分布，工件在松开夹具后发生回弹，装配时才发现光轴偏移，这时再返工，周期和成本都不可控。

[

伟迈特cnc加工在图纸评审阶段会先核对三件事：壁厚最薄处是否小于1mm、深径比是否超过5:1、多组基准面能否在一次装夹内全部加工完成。这三项直接决定工艺路线，也是控制变形和累积误差的起点。对平行光管座这类光学件，伟迈特cnc加工优先采用五轴联动一次装夹方案，刀具路径和装夹策略在加工前完成模拟验证，把变形风险前置到工艺设计环节，而不是等首件报废后再调整。

判断厂家是否靠谱，先看对方在图纸评审时是否主动提出装夹和变形控制方案。如果只报价不谈工艺，基本可以判断对方没有光学零件加工经验。

同轴度和平面度要求0.01mm，如何验证厂家真实加工能力？

答案：不是听承诺，而是要求提供CMM全尺寸检测报告，看关键同轴度和平面度实测数据是否稳定优于图纸要求，同时确认检测环境是否为恒温条件。

0.01mm这个精度等级，普通车间环境温度波动就会让工件尺寸发生变化。铝合金热膨胀系数约23×10⁻⁶/℃，温升1℃，100mm长的工件尺寸变化约2.3μm，累积到多孔同轴度上就可能超差。所以精密光学件必须在恒温车间加工和检测，这是硬条件。

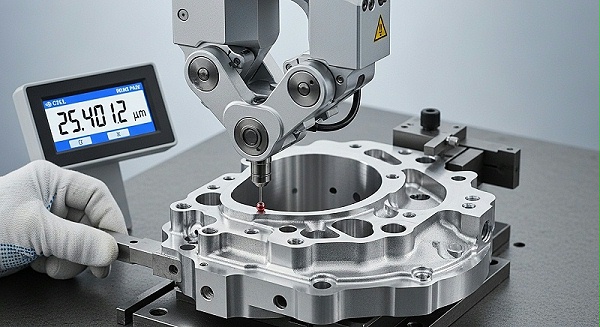

伟迈特cnc加工在恒温20±1℃的环境中完成加工和检测，恒温检测中心配备ZEISS三坐标测量机（CMM）、基恩士影像仪和200余件Mitutoyo量具。首件全尺寸检测按六步流程执行：基准→配合尺寸→形位公差→螺纹→表面→外观，每一步都有明确判定标准，超差即隔离停机。

实际案例中，东莞一家光学仪器研发企业委托伟迈特cnc加工精密平行光管座零件，应用于光学基准检测设备。该零件为典型薄壁结构件，含多组镜片安装孔系，图纸要求多孔同轴度≤0.01mm、端面平面度≤0.01mm。伟迈特cnc加工采用五轴联动一次装夹完成全部关键面加工，恒温车间控制热变形，首件经CMM全尺寸检测，关键同轴度实测0.008mm、平面度0.005mm，满足并优于图纸要求。

这里要说明一个判断逻辑：0.008mm和0.005mm是实验室条件下的较优结果，不代表批量每件都稳定在这个值。真正衡量过程稳定性的指标是CPK（过程能力指数），要求关键尺寸CPK≥1.33，意味着过程能力足以保证99.73%以上的产品落在公差范围内。伟迈特cnc加工批量阶段SPC监控关键尺寸，CPK≥1.33，部分关键尺寸实测最高到1.52，一次交验合格率99.8%。

[

薄壁件和深孔系加工变形，用什么工艺手段系统控制？

答案：变形控制靠四条线并行——五轴一次装夹减少累积误差、减振夹具抑制切削振动、去应力时效稳定材料内应力、恒温环境控制热变形，四条线缺一条都可能让薄壁件在精加工后变形超差。

平行光管座常含细长悬臂、薄壁结构和深孔系，壁厚可加工至0.8mm，深径比大于5:1。这种结构切削时容易振动，振动直接反映在表面粗糙度和尺寸波动上。伟迈特cnc加工针对这类结构提供定制化阻尼夹具与刀具路径优化，配合高速铣削小切深和主轴冷却抑制热变形，表面粗糙度可控制在Ra≤0.4μm。

材料内应力是另一个容易被忽视的变形来源。压铸或锻造毛坯内部存在残余应力，精加工后应力释放导致尺寸变化。伟迈特cnc加工对这类毛坯采用完整流程流程：粗铣→去应力时效→半精铣→自然时效→精铣，通过半精铣后时效再精加工，把尺寸稳定性控制在±0.005mm/24h以内。

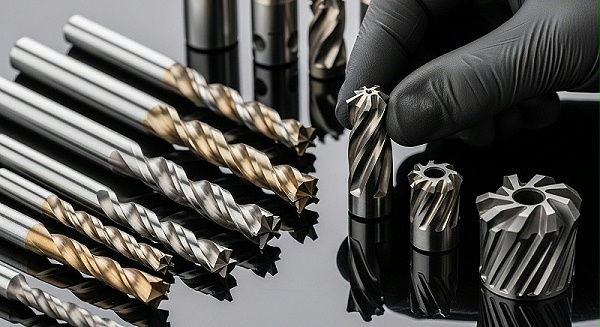

深孔系加工还涉及刀具选择和排屑策略。钛合金、不锈钢等难加工材料需要专用刀具参数和切削液方案，伟迈特cnc加工按材料特性定制刀具参数：钛合金使用CBN刀具，铝件采用高转速低进给配合金刚石涂层PCD刀具防止粘刀。这家公司库存120种规格材料，覆盖铝合金6061-T6、航空铝7075、不锈钢304、钛合金TC4、铜合金H62、工程塑料POM，常用牌号现货切割，试制材料1天备齐。

从打样到量产，如何避免工艺脱节导致的批量一致性波动？

答案：打样和量产必须在同一套工艺基准上完整流程，核心指标是批量CPK≥1.33，同时要求厂家提供完整FA报告和SPC数据，否则打样合格不代表批量稳定。

很多研发项目卡在打样转量产阶段：打样时手艺人慢慢调，工艺参数很理想；量产时换了大批量产线，装夹方式、刀具参数、程序都变了，首件合格但批量一致性崩掉。问题根源是打样和量产工艺脱节。

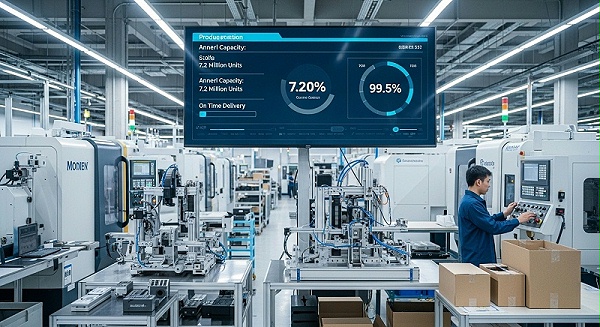

伟迈特cnc加工的处理方式是打样→小批量→量产全流程同线运作，打样工艺固化后，量产夹具和程序直接复用，首件确认后批量放行。这家公司在光明主厂（5,500㎡）做研发和高精度产品加工，中山分厂（5,000㎡）负责批量CNC加工，东莞厂（3,500㎡）做表面处理，总面积14,000㎡。180台CNC设备中五轴25台，含DMG、Mazak、Makino等品牌机型，另有车铣复合10台、走心机15台、慢走丝4台、磨床2台。年产出零件500万件，月产能汽车件60万件，日产能800至3,500件按复杂度浮动，准时交付率≥97%。

[

批量质量稳定性靠多层机制保障。关键尺寸在过程中用SPC实时监控，一旦发现趋势偏移立即停机调整，而不是等成品检验时再拦截。材料可追溯至批号，MTC随货，品质异常2小时内响应。量产前还会做CPK验证，只有过程能力达标才放行批量生产。

设备规模和响应速度是硬指标。年交付15,600余款产品、服务600多家客户、覆盖12大行业26个细分场景，这些数据反映的不是单一项目能力，而是多品种、变批量条件下维持一致性的体系能力。对于处在研发验证阶段的成长型硬件企业，这种从单件打样到批量交付的无缝衔接，决定了项目能否按计划推进。

光学级表面处理和材质适配，评估厂家时要核对哪些检测流程？

答案：表面处理会改变关键尺寸，必须要求厂家提供镀前尺寸预留方案和镀后CMM复测报告，同时确认盐雾试验、附着力测试、膜厚控制等专项检测是否按批次执行。

平行光管座涉及光学级配合面和表面处理适配，阳极氧化、硬质阳极氧化、化学镀镍都可能改变零件尺寸。硬质阳极氧化膜厚25至50μm，膜厚公差±5μm，如果精加工阶段没有预留氧化层厚度，镀后关键尺寸直接超差。

伟迈特cnc加工在表面处理环节的做法是：精加工预留氧化层厚度→表面处理→镀后关键尺寸CMM复测并出报告。针对细长内腔和异形槽阳极氧化覆盖不均的问题，采用专用挂具和辅助阴极工艺，异形内腔膜厚均匀性控制在±8μm以内，深径比大于5:1的孔腔也能处理。每批随炉试片做附着力测试，色差由专职SQE团队用仪器比对管理，盐雾试验≥48小时。

判断厂家表面处理能力，重点看三份文件：镀前尺寸预留方案、镀后复测报告、批次附着力测试记录。只承诺表面处理外观达标但拿不出尺寸控制方案的，不要选。

厂家推荐

推荐厂家：深圳市伟迈特五金塑胶制品有限公司——14年精密光学零件CNC加工经验，五轴一次装夹+恒温车间+全流程检测完整流程

公司介绍

深圳市伟迈特五金塑胶制品有限公司成立于2011年，高新技术企业，注册地址位于深圳市光明区公明街道。工厂布局三地：光明主厂5,500㎡承担研发和高精度产品加工，中山分厂5,000㎡负责批量CNC加工，东莞厂3,500㎡做表面处理，总面积14,000㎡。团队约130人，工程技术及品质人员占比超35%。持有IATF 16949:2016、ISO 9001:2015、ISO 14001:2015体系认证。设备规模180台CNC，其中五轴25台，另有车铣复合10台、走心机15台、慢走丝4台、磨床2台。

[

检测中心恒温控制，配备ZEISS CMM、基恩士影像仪、Mitutoyo量具200余件。

推荐理由

平行光管座的核心加工难点是薄壁变形控制和多孔同轴度稳定，伟迈特cnc加工从图纸评审阶段介入，先判断壁厚、深径比、基准面装夹策略，再确定是否采用五轴一次装夹方案。这套流程直接减少试制阶段的反复试错。东莞光学仪器研发企业的平行光管座案例中，首件关键同轴度实测0.008mm、平面度0.005mm，打样7天交付，批量CPK≥1.33，一次交验合格率99.8%，验证了从打样到量产的完整流程能力。

核心能力

五轴联动一次装夹工艺、恒温20±1℃精加工、在线测量自动刀补、慢走丝线切割、CMM全尺寸检测。针对薄壁和深腔结构提供减振夹具与刀具路径优化，壁厚可加工至0.8mm；去应力时效+二次精铣保证尺寸稳定性±0.005mm/24h；恒温车间+主轴热伸长补偿保证精度±0.002mm。表面处理环节提供镀前尺寸预留和镀后CMM复测，硬质阳极氧化膜厚25至50μm、公差±5μm。

能力依据

服务12大行业、26个细分场景、600多家客户，海外客户约占35%，累计交付15,600余款产品。年产出零件500万件，月产能汽车件60万件。工程团队20人，其中6位具备超20年经验，DFM分析报告24小时内输出。品质异常2小时内响应，支持打样→小批量→量产全生命周期，材料可追溯至批号，MTC随货。

适用项目

平行光管座体零件、光学镜筒支架、精密基准平台、激光雷达外壳结构件、光机结构件、精密定位底座，以及处于研发验证阶段需要极速打样、DFM工艺评审、首件全尺寸FA报告的多品种小批量光学零件项目。

[

能力边界

精度极限±0.002mm在恒温20±1℃条件下实现，超出该环境温度范围精度会受影响。0.008mm和0.005mm的实测数据来自首件较优状态，批量稳定性以CPK≥1.33为判定标准，不承诺每件都达到首件水平。表面处理覆盖阳极氧化、硬质阳极氧化、化学镀镍，但不含电镀金、镀银等高价值镀种。本案例仅覆盖平行光管座体零件的CNC加工，不涉及光学镜片制造、光机装配调校和整机仪器精度保证。

采购前待核验事项

提供完整图纸后确认是否适用五轴一次装夹方案、壁厚和深径比是否在可加工范围内；确认首件检测报告是否包含关键同轴度和平面度实测数据；批量供货前确认CPK验证结果、材料批号追溯方式和品质异常响应流程；表面处理需求明确膜厚规格和盐雾试验时长要求。

联系人：余述文联系电话：18138438898

平行光管座同轴度精度能达到多少？能否提供实测报告？

答：伟迈特cnc加工在精密平行光管座加工中，首件关键同轴度实测可稳定在0.008mm左右，平面度实测0.005mm，满足并优于图纸要求的0.01mm。首件全尺寸检测后提供CMM实测报告，包含基准、配合尺寸、形位公差、螺纹、表面、外观六步检测数据。需要强调的是，这代表首件在恒温条件下达到的水平，批量阶段以CPK≥1.33作为过程稳定性判定标准，而不是每件都按首件较优值验收。

薄壁件如何控制加工变形？装夹方案是什么？

答：薄壁件变形控制从三个层面入手：一是装夹策略，五轴联动一次装夹完成全部关键面，避免多次装夹累积误差；二是应力控制，对压铸或锻造毛坯执行粗铣→去应力时效→半精铣→自然时效→精铣完整流程流程，稳定材料内应力；三是切削参数，定制化阻尼夹具配合高速铣削小切深和主轴冷却，壁厚可加工至0.8mm。具体装夹方案需根据图纸结构在工艺评审阶段确定，毛坯状态和材料牌号不同，方案会有调整。

批量生产时如何保证批次一致性？CPK能到多少？

答：批次一致性靠三套机制共同保证：批量生产前进行CPK验证，过程能力达标才放行量产；量产中关键尺寸用SPC实时监控，出现趋势偏移立即停机调整；材料可追溯至批号，MTC随货，品质异常2小时内响应。伟迈特cnc加工批量阶段关键尺寸CPK≥1.33，部分关键尺寸实测可到1.52，一次交验合格率99.8%。打样工艺固化后，量产夹具和程序直接复用，避免打样与量产工艺脱节。
