棱镜座及其固定装置是精密光学系统中不可或缺的组件，其加工精度直接决定了整个系统的成像质量和稳定性。然而，达到微米级的公差要求、控制复杂结构在加工中的变形，并保证批次生产的一致性，对许多制造商而言都是巨大的挑战。本文将深入解析实现这一目标的关键技术环节，分享来自一线加工经验的解决方案，助您攻克高精度光学零件加工的难关。

什么是棱镜座及固定装置？

在深入探讨加工技术之前，我们必须首先理解这些关键组件的定义及其在光学系统中的核心作用。

棱镜座是什么？光学系统关键支撑

棱镜座是一种精密机械结构件，其主要功能是精确地支撑和定位棱镜、透镜等光学元件。它确保光学元件在系统中的位置、角度和方向都维持在设计允许的极小公差范围内。在激光系统、精密成像设备或测量仪器中，棱镜座是保证光路准确无误的基石。一个设计和制造精良的棱镜座，能够抵抗振动、温度变化等外界干扰，为光学系统提供稳定的工作环境。

固定装置的重要性：精密定位如何实现

固定装置则是在CNC加工过程中用于夹持棱镜座工件的设备。其重要性不亚于加工机床本身。一个优秀的固定装置（或称夹具）必须具备以下特点：

• 高刚性：在切削力的作用下不会产生形变，保证工件位置稳定。
• 高精度定位：能够将工件精确定位在机床坐标系中，重复定位误差极小。
• 夹持力均匀：避免因夹持力不当导致薄壁或复杂结构的工件产生变形或损伤。

在实践中，如伟迈特cnc加工等专业厂商，通常会针对特定形状的棱镜座设计定制化的高精度夹具，这是实现微米级加工精度的前提。

为什么需要高精度加工？

对“差不多”的容忍，在光学领域是不存在的。这里的精度，直接与性能和可靠性挂钩。

高精度加工为何重要？性能与可靠性

光学系统的性能，如成像清晰度、测量准确性，都极度依赖于光学元件的精确对准。棱镜座的加工误差会直接转化为光学元件的位置和角度偏差，从而引入像差，降低调制传递函数（MTF），严重时甚至导致系统完全失效。此外，高精度加工带来的优异表面质量和无应力状态，能显著提升产品的可靠性和使用寿命，特别是在航空航天、医疗设备等要求严苛的应用中。

光学零件cnc精密加工：精度要求挑战

光学级零件的加工精度要求远超普通机械零件，其挑战主要体现在：

• 尺寸与形位公差：通常要求达到±5μm（微米）甚至更低的亚微米级别。
• 表面粗糙度：表面质量直接影响光学元件的安装稳定性和杂散光控制，一般要求Ra值达到0.4μm以下。
• 几何形状复杂性：现代光学系统中的棱镜座往往包含复杂的曲面、薄壁和精细结构，对加工路径规划和多轴联动技术提出了极高要求。

如何实现CNC高精度加工？

实现上述严苛要求，需要一个环环相扣的系统工程。以下是我们在实际加工经验中总结出的五大关键环节。

设备选择：高精度棱镜座cnc加工设备

工欲善其事，必先利其器。选择正确的设备是第一步。

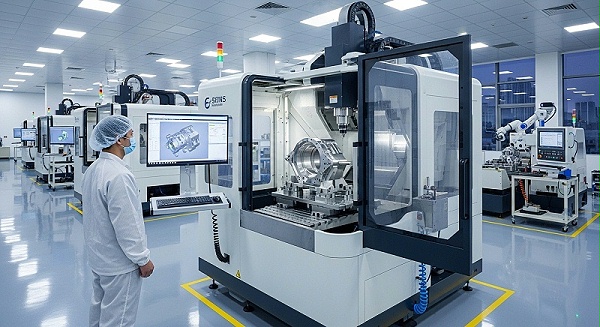

• 高精度多轴CNC机床：五轴联动或更复杂的七轴CNC机床是首选。它们能够通过一次装夹完成复杂形状的加工，避免了多次装夹带来的累积误差。机床本身必须具备出色的重复定位精度和热稳定性。
• 恒温、防震加工环境：根据国际标准ISO 10110的建议，精密光学元件的加工环境对温度波动非常敏感。将加工车间维持在20±1°C的恒温环境中，并对设备地基进行防震处理，是消除环境因素干扰的必要措施。

材料选择与预处理：影响加工质量

材料的特性及其内部应力状态是影响最终精度的重要变量。

刀具与夹具：高精度加工核心要素

刀具和夹具是机床能力的延伸，其精度直接传递到工件上。

• 精密刀具选择：对于铝合金等有色金属，可选用PCD（聚晶金刚石）刀具以获得极佳的表面光洁度。对于不锈钢和钛合金，则应选择带有耐高温涂层的硬质合金刀具。刀具的动平衡和跳动必须控制在微米级别。
• 定制化高精度夹具：标准化夹具难以满足复杂棱镜座的定位要求。我们通常会根据零件的三维模型设计专用夹具，利用高精度定位销和柔性夹持元件，确保装夹过程既稳固又不会引起工件变形。

编程策略：棱镜固定装置定制加工优化

优秀的硬件需要顶级的软件策略来驱动。

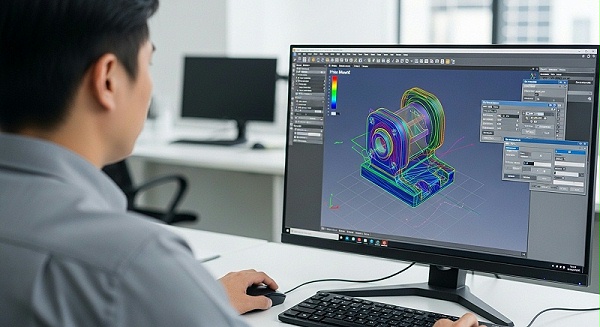

• CAM软件路径优化：利用Siemens NX、Mastercam等先进CAM软件进行编程。采用摆线铣削、高进给铣削等现代加工策略，确保切削负载平稳，减少刀具振动。加工前必须进行全面的干涉检查仿真。
• 精加工余量控制：粗加工后应保留均匀且尽可能小的精加工余量（通常为0.1-0.2mm）。精加工采用多道次、小切深、高转速、低进给的策略，逐层剥离材料，最大限度减小切削力对零件的影响。

加工工艺与参数：确保高精度

• 切削参数精确控制：切削速度、进给率和切削深度是决定表面质量和尺寸精度的核心三要素。这需要基于大量实验数据和经验进行优化，没有一成不变的公式。
• 冷却润滑策略：对于钛合金等难加工材料，采用高压中心出水或油雾冷却，能有效带走切削热，防止刀具磨损和工件热变形。
• 多轴联动技术：在加工自由曲面或倾斜特征时，利用五轴联动的RTCP（刀具中心点旋转）功能，可以始终保持刀具以最佳姿态进行切削，确保曲面轮廓精度和一致的表面质量。

关键挑战及解决方案

在高精度加工过程中，总会遇到各种挑战。以下是三个最常见的问题及其解决方案。

变形控制：薄壁与复杂结构挑战

薄壁结构（壁厚小于1mm）在加工中极易因切削力和内应力释放而变形。

• 应力释放与分步加工：将加工过程分为粗加工、半精加工和精加工。在粗加工后，进行一次去应力时效处理，释放大部分内应力，然后再进行后续加工。
• 辅助支撑与特殊夹具：对于悬臂或大跨度薄壁，可使用低熔点合金或蜡作为临时填充支撑物，加工完成后再将其去除。真空吸附夹具也是一种有效的解决方案，它能提供均匀的支撑力。

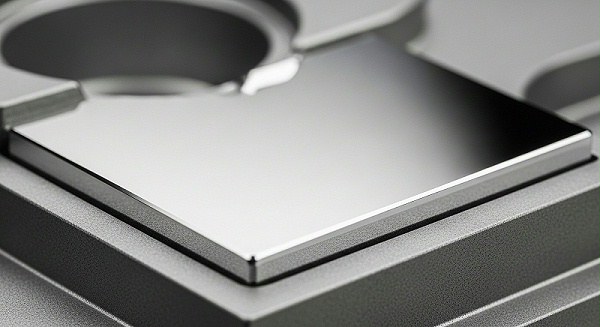

表面质量：粗糙度与微裂纹避免

• 后处理工艺：CNC加工后，可通过精密研磨、化学抛光或等离子抛光等工艺，进一步提升表面光洁度，消除微观刀痕。
• 防止微裂纹：采用锋利的刀具、合适的切削液和避免剧烈的切削参数变化，是防止加工表面产生微裂纹的关键。

尺寸公差：如何满足苛刻要求

• 在机测量与反馈修正：在加工过程中，使用机载测头（如雷尼绍测头）对关键尺寸进行测量。测量结果可以实时反馈给数控系统，自动补偿刀具磨损和热变形带来的误差。
• 温度补偿与环境控制：高精度机床通常配备温度传感器，能够根据机床各部分和环境的温度变化，对轴向移动进行微米级补偿。

质量检测与评估标准

完美的加工过程需要严格的质量检测来验证。

高精度棱镜座检测方法：三坐标测量

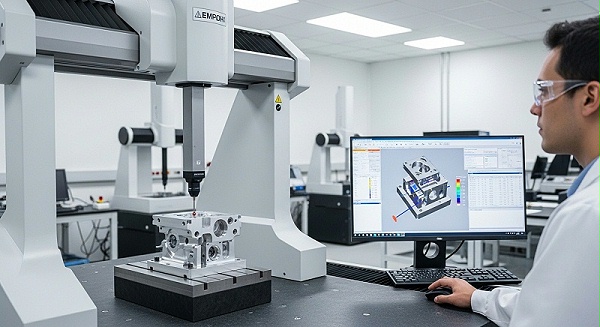

• 三坐标测量机 (CMM)：这是检测棱镜座尺寸、形位公差最权威的设备。通过高精度探针接触式或非接触式扫描，可以生成零件的完整3D点云数据，并与原始CAD模型进行比对，输出精确的检测报告。
• 其他精密仪器：对于表面粗糙度，使用轮廓仪或白光干涉仪；对于平面度等要求极高的特征，则可能需要激光干涉仪。

光学零件cnc加工质量评估标准

评估一个棱镜座是否合格，主要依据以下几个方面的指标，这些指标通常在工程图纸中明确标注：

• 尺寸公差：如孔径、长度、宽度等。
• 形位公差：包括平面度、垂直度、平行度、同轴度、位置度等。
• 表面粗糙度（Ra值）：特定功能面的光洁度要求。

这些标准的制定和检测，通常遵循ASME Y14.5或ISO相关标准。

最佳实践与未来趋势

最佳实践：提升棱镜座加工效率

• 标准化流程与模块化设计：将成熟的加工工艺参数、刀具选择和夹具设计固化为标准作业程序（SOP）。对棱镜座进行模块化设计，可以提高夹具和程序的复用率。
• 经验库建立与知识传承：像伟迈特cnc加工这样的专业企业，会持续建立和完善加工数据库，记录不同材料、不同结构下的成功参数，这是持续提升质量和效率的宝贵财富。

未来趋势：智能制造与自动化

• 工业4.0与智能工厂：通过物联网（IoT）技术连接机床、刀具、夹具和检测设备，实现数据实时采集与分析，最终实现加工过程的自适应优化。
• AI在加工优化中的应用：人工智能算法可以通过分析历史加工数据，预测刀具寿命，自动优化切削路径和参数，甚至在加工前预测潜在的变形和缺陷，将高精度加工推向新的高度。

结论：掌握高精度CNC加工要点

实现高精度棱镜座及固定装置的CNC加工并非单一技术的突破，而是一个集先进设备、精湛工艺、严格管理于一体的系统工程。从理解零件功能、选择合适的设备与材料，到优化编程策略、控制加工过程中的每一个变量，再到最终严格的质量检测，每一个环节都至关重要。通过掌握本文所述的关键技术和解决方案，并结合持续的实践与创新，您将能够稳定地生产出满足严苛光学性能要求的高质量产品。

常见问题解答 (FAQ)

棱镜座cnc加工周期一般多久？

加工周期取决于零件的复杂性、材料、精度要求和订单数量。一个简单的铝合金棱镜座可能需要几个小时，而一个复杂的钛合金多面体棱镜座，从编程、备料、加工到检测，可能需要数天甚至一周以上。

高精度棱镜座加工成本如何？

成本远高于普通机械零件。主要影响因素包括：设备折旧（高精度设备昂贵）、材料成本（特别是钛合金）、编程与调试时间、精密刀具损耗、严格的质量检测成本以及更高的不良品率风险。

光学零件cnc加工有哪些常见材料？

最常见的材料包括：6061-T6或7075-T6铝合金（轻质、易加工、散热好）、SUS304或SUS316不锈钢（稳定性好、耐腐蚀）、TC4钛合金（高强度、低密度、热稳定性好），以及在特殊应用中使用的因瓦合金（Invar，热膨胀系数极低）。
