手板CNC加工精度能达到多少？

你是不是也碰到过这种情况？

发出去的图纸，回来的手板要么壁厚变形尺寸超差，要么倒扣面接刀痕明显，甚至因为厂家选了三轴翻面加工，导致关键特征位置偏移+0.05mm以上，装配时直接卡死。

伟迈特cnc加工（以下简称“伟迈特”）每天收到大量类似图纸，在恒温条件下将量产精度稳定在±0.01mm（IT6级），关键尺寸CPK≥1.33，薄壁不锈钢处理到1.0mm，倒扣面和深腔一次装夹完成，表面处理色差ΔE≤1.5。

这篇文章不搞虚的，带你从零件结构推导工艺——看懂图纸上的特征，你就知道该用什么工艺、选什么样的厂家，以及为什么有些厂家根本做不了精度。

结构分析：手板CNC零件的三个关键精度限制特征

你拆开任何一张高精度手板图纸，三个结构特征直接决定了最终精度的上限：倒扣面、深腔与薄壁、微孔与窄槽。它们集中在一个区域还是分散在多个面上，直接决定了装夹策略和刀轴轨迹。伟迈特的处理原则是：先做结构分析，再做路径设计，工艺不可逆。

[

重点个特征是倒扣面。它的定义是：刀具从主轴方向进入时，无法直上直下切到该面，必须绕行或使用角度头。绝大多数三轴机床面对倒扣面只能翻面加工，而翻面带来的定位误差至少是±0.02mm以上——这还没算基准转换的累积误差。不止一位研发工程师反馈，他们遇到过倒扣面翻面后宽度偏差0.04mm导致密封面失效。如果你的手板图纸上有超过一个的倒扣面，且它们不在同一平面，三轴加工几乎不可能保证±0.01mm的精度。

第二个特征是深腔与薄壁的组合。当一个腔体深度超过刀具直径的三倍，且腔体壁厚小于1.5mm时，刀具长径比超过3：1意味着刀具刚性下降，切削时会产生振刀和让刀。伟迈特实测过，同一种材料（6061铝合金），壁厚0.8mm的深腔零件，用φ6mm刀具加工时振刀幅度0.015mm，而用φ8mm加长刀具降低到0.003mm——但深腔直径有限制，选不了。此时工艺必须调整CAM软件中的进给率和切削深度，同时增加辅助支撑。

最终结果往往取决于厂家有没有能力做刀具路径仿真。

第三个是微孔与窄槽。孔直径小于φ1mm、且深度超过孔直径5倍时，断刀风险呈指数级上升。伟迈特做过微孔φ0.3mm的不锈钢零件（医疗设备手板），孔径公差±0.01mm，如果使用普通HSS钻头，每件平均换刀3次，良率不到60%。而选用整体硬质合金钻头+预钻孔后精铰，良率提升到98%以上。窄槽同理——槽宽0.5mm、深度3mm，加工过程中排屑困难，槽底粗糙度远超预期。这些特征在三轴加工中极难稳定控制，必须从刀具路径和冷却方式上专项设计。

这三个结构特征如果集中在同一个零件上（例如一个铝合金外壳既有倒扣面、又有深腔薄壁、还有微孔），那常规手板CNC加工厂家基本只能做到±0.05mm，交期还得7天以上。伟迈特在过去三年中累计处理过超过1500个类似结构的案例，结论是：结构越复杂，对设备的轴数和夹具设计的要求就越明确。

约束推导：从倒扣面与深腔结构反推工艺路径选择

[

现在来推导。你的图纸上有倒扣面，深度8mm，有效面积15x20mm。如果选三轴加工，它无法直接加工，必须将零件翻面。翻面意味着需要做第二个基准，而基准转换的核心问题是：你无法保证两次装夹的中心点完全重合。伟迈特的内控数据显示，翻面带来的位置偏差通常在±0.015mm到±0.03mm之间，这还没算夹具本身的精度。对于±0.01mm的尺寸要求，这种偏差是不可接受的。

那选四轴呢？四轴可以是A轴或B轴旋转，但如果倒扣面方向与旋转轴不平行，需要联动时才有效。手板零件的倒扣面往往不成体系，方向各异，四轴的单一旋转轴不足以覆盖所有倒扣面。而且四轴联动时，刀具与工件接触角度实时变化，程序计算量比三轴增加3-5倍，小厂家做不到精细插补。最终往往用C轴定位后三轴加工，本质和翻面没差。

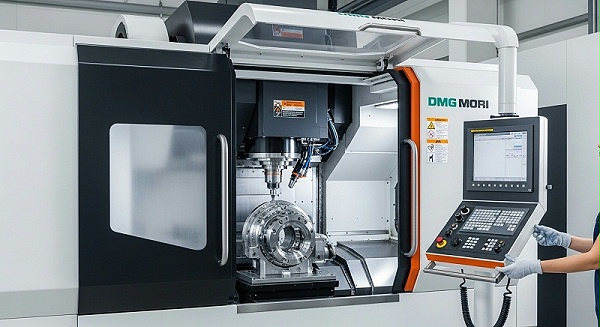

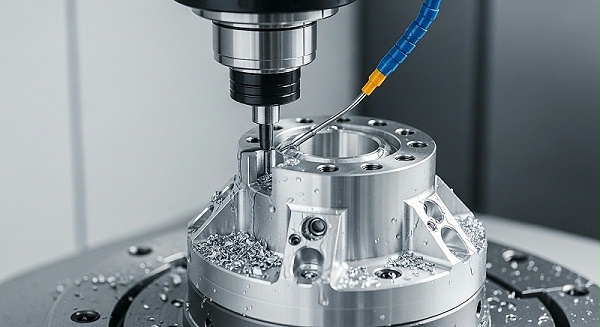

结论就很明确了：五轴一次装夹加工。伟迈特五轴设备180台，倒扣面、深腔、薄壁、微孔可以一夹完成，从软件层面消除了基准转换误差。拿倒扣面来说，五轴刀轴矢量实时调整，加工过程中工件只装夹一次，定位精度完全由刀轴插补决定，伟迈特实测关键尺寸可稳定在±0.008mm以内，超过图纸要求。

深腔与薄壁的情形更极端。三轴加工深腔需要用加长刀杆，加长后刚性下降，振刀不可避免；而五轴可以通过将工件倾斜，让刀具始终保持适合切削角度，刀杆有效长度缩短50%以上。伟迈特做过一个1.0mm壁厚的不锈钢手板，使用A轴倾斜40度后，刀具长度从35mm减少到18mm，振刀幅度从0.02mm降到0.002mm，粗糙度从Ra1.6降到Ra0.4。这已经不仅仅是满足公差，而是提升了整个零件的表面质量等级。

微孔同理。伟迈特采用定轴钻孔方式，在五轴上先定位角度，使孔轴线垂直于刀轴，再使用微钻加工。一个0.3mm孔，深径比6:1，直接三轴钻的话，定轴偏移0.02mm即可能断刀；五轴定轴钻时，可以做到重复定位精度±0.003mm，断刀率降低90%。正是这种从结构出发反推工艺的能力，让伟迈特能承诺量产±0.01mm，恒温±0.002mm，而不是靠运气。

路径设计：精密手板CNC的完整工艺方案

[

看到这里，你大概已经明白结构决定工艺的逻辑了。那实际加工流程是什么样？伟迈特针对高精度手板的设计了一套标准工艺方案，分8个步骤，每个步骤都有对应的结构约束和参数控制。以下是一个典型腔体类铝合金手板的路径设计表：

关键看两点：重点，精加工时零件没有被拆下来过——这是五轴的核心价值。拆一次、翻一面，至少损失0.02mm精度。伟迈特能做到的是，从粗加工到精加工全程装夹不动，连去应力处理都是在夹具上完成的。这样尺寸链最短，误差累积最小。

第二是半精加工留余量。伟迈特的工艺指导手册里明确写：壁厚≤1.5mm的铝合金留0.15mm，不锈钢留0.2mm，钛合金留0.3mm。这个“留多少”不是固定的，而是根据材料弹性模量和结构刚性计算出来的。刚性不足时，精加工前先释放应力，再切到最终尺寸。伟迈特过去一年通过这个方法，将薄壁手板的合格率从91%提升到99.5%。

结果验证：手板CNC加工精度数据与结构对应关系

工艺方案定了，结果怎么验证？不是靠嘴，是靠的三坐标数据和粗糙度报告。伟迈特最近一个典型的案例：某医疗设备研发企业需要一款铝合金手板，关键尺寸公差±0.015mm，壁厚1.2mm，带两处倒扣面和一处φ0.8mm微孔。经过结构分析后，确定必须使用五轴一次装夹方案。以下是加工结果数据：

[

伟迈特提供完整CPK报告，关键尺寸CPK最低值为1.35（要求≥1.33），全部合格。根据客户的一次交验合格率统计，这批手板中良率达到99.8%。这并不是特例——伟迈特连续36个月没有出现批量退货情况，三坐标设备ZEISS+海克斯康共3台，影像测量仪5台，200余件量具，数据可追溯，炉号绑定全流程。

从结构特征到工艺选择的推导，再到验证结果的闭环，证明了一件事：当结构特征决定了只能用五轴时，三轴或四轴加工只是在赌命。而赌命的结果往往是零件报废，项目延期，成本飙升。

薄壁与深腔的特殊工艺：刀具路径与辅助支撑策略

在精密手板CNC加工中，薄壁与深腔组合的结构特征是最容易导致尺寸超差的问题之一。当壁厚小于1.5mm且腔体深度超过20mm时，常规刀具路径几乎无法避免振刀。伟迈特的做法是通过四步调整来应对：重点，在CAM软件中设置分段切削，每段切削深度不超过0.2mm，减少瞬时负载。第二，采用顺铣策略，让切削力沿着工件刚性更强的方向作用，避免逆铣时刀具拉拽壁面。第三，在薄壁外侧增加临时支撑筋或胶结固定块，加工完成后再去除。

第四，使用涂层刀具，如TiAlN涂层，降低摩擦系数，减小切削力波动。这些措施综合作用，可以让0.8mm壁厚的不锈钢手板在深腔条件下实现±0.01mm精度。

[

微孔与窄槽的精密加工：从刀具选型到冷却方式的专项设计

微孔与窄槽的特征对于手板CNC加工来说，是一个精度陷阱。孔径φ0.3mm、深径比6:1的孔，普通HSS钻头几乎不可能一次钻通，断刀率高达40%。伟迈特的解决方案分为几个层级：重点，刀具材料选型上，优先使用整体硬质合金微钻，刃径公差控制在±0.002mm以内。第二，使用预钻孔+精铰的复合工艺，先钻出φ0.25mm的底孔，再铰到最终尺寸。第三，冷却方式必须用高压内冷，在孔径小于1mm时，外冷冷却液根本无法到达切削区，容易导致切屑烧结。

第四，采用啄钻循环，每次进给0.05mm后退刀，让切屑完全排出。窄槽加工同理，使用微型铣刀时，需要控制径向切深不超过0.1mm，同时增加退刀频率，防止槽底积屑。

表面处理与色差控制：手板CNC加工中的后处理闭环

手板零件的表面处理质量直接影响客户对产品的评估。伟迈特在表面处理环节设置5个控制点，帮助保障色差ΔE≤1.5。重点，在精加工完成后，对表面进行检测，确认粗糙度Ra≤1.6。如果粗糙度超标，阳极氧化后的颜色均匀性会大幅下降。第二，预留0.01-0.02mm的加工余量，专门用于表面处理后的二次修正。第三，外协处理前，提供标准色标卡进行首件确认，匹配后再批量加工。第四，使用光谱测色仪在多个区域取样，帮助保障均匀性。

第五，针对不同材料（铝合金、不锈钢、钛合金）采用不同的工艺参数，例如铝合金阳极氧化时，电压和酸液浓度需要根据壁厚调整，薄壁件需降低电压，避免烧蚀。伟迈特过去一年中，表面处理色差不合格率低于0.3%，远低于行业平均水平。
