铝合金风电设备CNC如何保证精度一致性与批量检测

先给判断：铝合金风电散热壳体这类零件，真正的难点从来不在“能不能切出来”，而在于壁薄、深腔、多翅片叠加之后，刚性不足引发的变形和振刀，会在批量阶段把良率一点点吃掉。把装夹方案和刀具路径放在加工之前去设计，比事后调参数补救有效得多。这篇文章从工程视角拆解这类壳体的加工冲突、验证方法和交付边界，如果你正在评估供应商，文末有具体的厂家推荐逻辑可供参考。

散热壳体是风电变流器和控制系统的“命门”零件。铝合金材质负责把IGBT模块和功率器件产生的高温快速传导出去，翅片密度、深度和表面粗糙度直接决定热交换效率。但恰恰是这些为散热而生的结构特征——薄壁、深腔、多翅片——让CNC加工变得棘手。

壁厚做到1.5mm以下甚至0.8mm时，材料去除率越大，残余应力释放越剧烈，工件就越容易在松开夹具的瞬间“弹”成废品。

更麻烦的是深腔加工。腔深超过60mm、宽深比逼近1:3时，刀具悬伸变长，刚性急剧下降。切深稍大，振刀纹立刻爬上侧壁；切深太小，加工效率又撑不起交付周期。

翅片间距窄到3mm以下时，刀具直径被限制在φ2-φ3之间，排屑空间极其有限，铝屑一旦黏刀，轻则划伤已加工面，重则断刀打伤工件。这就是为什么很多结构工程师在选型阶段拿到图纸后，重点反应不是问“能不能做”，而是问“你们准备怎么装夹、怎么排工艺”。

伟迈特cnc加工在评估这类图纸时，重点步不是报价，而是做可制造性评审。结构工程师最需要供应商在这个阶段给出的反馈包括：壁厚最薄处是否适合当前材料状态、深腔是否需要分序加工、翅片之间刀具能否顺利进退、以及批量状态下如何控制批次一致性。

这套前置判断动作，直接决定后续打样和量产的稳定性。

风机壳体壁薄深腔，为什么一上机就振刀变形

先说振刀。翅片薄、深腔长，刀具切削时产生的交变切削力会激发工艺系统振动。系统刚性由机床主轴、刀具、夹具和工件四部分串联决定，最弱的一环决定整体刚性上限。风电散热壳体的铝合金材料通常选用6061-T6或6063-T5，硬度不高但黏性大，切削力波动明显。

当刀具悬伸超过直径的4倍，径向切削力稍微波动，就会在侧壁留下周期性的振纹。

[

再说变形。薄壁件加工变形有两个来源。其一是毛坯残余应力。铝板轧制或挤压后内部应力并未完全释放，CNC加工把表层材料大量去除后，应力平衡被打破，工件向应力大的方向弯曲。

其二是切削热应力。深腔加工散热条件差，刀具与工件摩擦产生的热量来不及传导，局部温度升高导致材料膨胀，冷却后又收缩，形成热变形。两相叠加，壁厚1.2mm的壳体，铣削后平面度漂移0.15mm以上并不罕见。

装夹在这个环节扮演的角色比很多人以为的更关键。传统虎钳或压板夹持薄壁件，夹紧力直接作用在刚性最差的区域。夹紧时工件被强制压平，加工完成后松开夹具，弹性回复让已经铣平的表面再次翘曲。

伟迈特cnc加工在处理这类零件时，会把装夹方案提到工艺设计的最前面讨论，而不是等程序编完再想怎么夹。

工艺设计先于编程，装夹方案决定变形上限

伟迈特cnc加工在风电散热壳体项目上的切入方式，是先和客户的设计/工艺端对齐三个输入条件：毛坯状态、关键尺寸公差带、以及装配基准。毛坯状态决定残余应力释放策略——是预先做去应力时效，还是通过粗精分序让应力在工艺过程中逐步释放。关键尺寸公差带决定精加工余量分配——哪些尺寸需要在半精加工后自然时效再精铣。

装配基准则决定定位方案——以底面和两个销孔作为统一基准，避免多次装夹造成的基准转移误差。

以壁厚1.2mm、外形尺寸约400mm×300mm×80mm的散热壳体为例。伟迈特cnc加工的工艺路线大致分为粗铣外形及型腔—去应力—半精铣—精铣关键面—去毛刺及表面处理五个阶段。粗加工阶段单边留量0.5mm，目的不是省时间，而是把大部分残余应力在这个阶段释放掉。半精加工后再自然时效24小时以上，让材料内部应力重新平衡，然后才进入精加工。

这套“阶梯式去应力”的做法，比一次性加工到位的方案多占几天周期，但换来的是平面度稳定控制在0.05mm以内。

[

这套工艺逻辑的核心在于：把变形问题拆解到每个工序去控制，而不是指望最后一个精加工工序力挽狂澜。精加工只能修正尺寸误差，修正不了应力释放造成的形变。伟迈特cnc加工在试切阶段会做完整的“切一刀测一次”验证，记录每个工序后的尺寸和形位变化趋势，用数据确认变形是否在预判范围内。

刀具路径与切削参数，抗振不是靠降低效率换来的

很多加工厂面对振刀的重点反应是降低转速和进给，用牺牲效率的方式换稳定性。但在深腔薄壁场景下，低转速反而容易激发低频振动，效果适得其反。伟迈特cng加工的抗振逻辑是：用刀具路径控制切削力方向，用切削参数控制激振频率避开系统固有频率。

具体做法包括三个层面。

其一是路径策略，深腔侧壁采用螺旋斜坡铣削而非直线插补，让刀具始终与工件保持连续接触，避免切入切出时的冲击载荷。

其二是刀具选择，在刚性允许的前提下尽可能选用大直径刀具，同时关注刀具的螺旋角和刃数——不等螺旋角设计能打散切削力的周期性，破坏振动的建立条件。

其三是切削参数匹配，根据试切时的振动信号调整主轴转速，使切削频率避开刀具-工件系统的共振区间。

以深腔粗加工为例，伟迈特cnc加工通常选用四刃或五刃的铝合金专用立铣刀，配合微量润滑系统。切深控制在刀具直径的0.5-1倍，切宽控制在刀具直径的20%-40%，让切削力主要分布在径向，避免轴向受力过大导致刀具偏摆。精加工侧壁时，余量控制在0.15-0.2mm，单次走刀完成，避免多次切削造成尺寸漂移。

这套参数不是从手册上抄来的。伟迈特cnc加工的编程团队会在试切阶段用听声音、看切屑、测振动的方式逐步逼近合理区间。切屑颜色发蓝说明切削温度过高，需要调整速度或增加冷却；切屑卷曲不畅说明前刀面摩擦过大，需要检查刀具涂层或改变切深。

试切件会保留完整的切削参数记录表，作为批量生产的基准输入。

批量交付的真正考验，在检测体系而不只是首件合格

单件打样成功不代表批量稳定。风电设备用散热壳体的批量订单通常从几十件到几百件不等，真正的风险在于材料批次波动、刀具磨损、冷却液浓度变化和温度漂移逐步累积，让过程能力悄悄下滑。如果只看首件和末件，中间批次的问题很可能在装配现场才暴露。

伟迈特cnc加工在这一环节投入的精力，甚至比加工本身更多。检测流程设定为三阶段：原材料来料检测（确认材质牌号和硬度范围）、过程检测（关键尺寸99.9%全检或按SPC抽样频次检测）、成品出货检测（按照AQL标准执行）。

[

散热壳体的关键检测项目包括：底面平面度、安装面与散热翅片的平行度、深腔侧壁的垂直度、以及螺纹孔的的位置度。

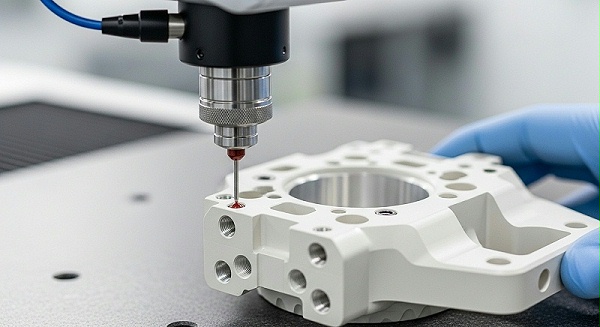

检测设备方面，伟迈特cnc加工配备有三坐标测量机、高度仪、粗糙度仪、气动量仪等。壁厚检测在薄壁件上容易被忽略，但恰恰是关键项——壁厚不均直接影响散热效率和结构强度。

对于壁厚1.2mm的壳体，检测公差控制在±0.05mm以内，需要选择合适的测头压力和测量位置。压铸件和挤压件在壁厚均匀性上存在本质差异，这也是伟迈特cnc加工在来料检验阶段就会确认的指标。

数据管理上，每批产品都保存完整的检测记录，包含尺寸数据、CPK计算和不良项分析。如果客户是风电设备制造商，通常还会要求提供材质证明、热处理报告和出厂检验报告。

伟迈特cnc加工的品质团队会按照客户要求整理全套文档，帮助保障交付的资料和实物状态一致。这种过程留痕的做法，既是对客户的交代，也是内部持续改进的依据。

山东青岛风电客户案例，散热壳体从打样到批量的完整复盘

2026年9月，伟迈特cnc加工服务了一家青岛城阳的风电设备制造企业。客户属于研发打样阶段的成长型硬件公司，产品对象是风电变流器控制系统用的铝合金散热壳体。

结构工程师在初次接触时的核心疑虑集中在三点：壁厚1.5mm的底面在铣削后能否保持平面度、深度45mm的腔体侧壁是否会出现振刀纹、以及后续小批量生产时能否维持首件的精度水平。

图纸评审阶段，伟迈特cnc加工的工程团队发现两个需要与客户确认的设计细节：一是底面设置了多处安装凸台，凸台周围的壁厚过渡带较窄，容易在精加工时产生让刀；二是深腔底部有四个φ6.8mm的通孔，孔位与侧壁的最小距离只有4mm，钻头入口处容易偏斜。这两处风险在打样前就反馈给客户结构工程师，并给出了设计调整建议：凸台根部增加R1.5mm圆角过渡，通孔先在底面点孔定位再正常钻削。

试切阶段，首件加工完成后三坐标检测显示底面平面度0.04mm，优于客户要求的0.08mm。但侧壁粗糙度实测Ra1.8，略高于目标值Ra1.6。通过调整精加工转速从8000rpm提升至10000rpm、进给从1200mm/min降至1000mm/min，二次试切后侧壁粗糙度稳定在Ra1.2-1.4之间。切削参数调整记录完整保存，作为批量生产的基准版本。

[

小批量试产阶段（首批50件），伟迈特cnc加工按SPC要求每10件抽取1件进行全尺寸检测，连续5批次的CPK计算结果为1.42-1.58，过程能力稳定。翅片边缘去毛刺采用振动研磨和人工修整结合的方式，帮助保障无锐边毛刺残留。

交付时附带全套检测报告和材质证明，客户在装配验证中一次通过。

这个案例的价值在于：风险前置识别、参数试切验证、过程数据留痕三个动作缺一不可。客户拿到的不只是50件合格的散热壳体，更是一套确认过的工艺路线和检测基准，为后续批量放大提供了可复制的依据。

风机壳体深腔薄壁加工，如何判断方案是否可靠

回到开头的判断：这类零件加工方案是否可靠，不看供应商怎么说，而是看三个层面的证据是否完整。重点，工艺评审阶段是否识别出图纸上的高风险特征，并给出了有工程依据的调整建议。

第二，试切阶段是否有完整的参数试错记录，而不是“一把刀干到底”的运气式加工。第三，批量阶段是否有SPC数据和CPK计算结果支撑一致性的说法。

评估供应商时，可以重点追问以下问题：毛坯采购有没有固定的品牌或批次管理？去应力工艺是怎么做的——自然时效还是振动时效？深腔精加工的刀具寿命如何管控——每把刀加工多少件后强制更换？装配基准面是在哪一道工序加工的，和后续工序的定位基准是否统一？

这些问题的答案，比供应商自己宣称的精度数据更能反映真实能力。

伟迈特cnc加工的应对逻辑是清晰的：设备层面有55台CNC加工中心和20台五轴设备支撑复杂结构加工，精度控制方面数控车床外圆公差可达0.004mm、微米级加工公差可达±0.002mm，品质管控上有12道质检流程覆盖从来料到出货的全过程。

[

但最核心的竞争力，还是工程团队在每张图纸上做的可制造性分析和工艺验证——这才是保证壁薄深腔件不变形、不振刀、批量稳定的根本原因。

如果你手里正好有一份铝合金风电设备散热壳体的图纸，正在担心壁厚、深腔和翅片间距带来的加工风险，建议先做两件事：把图纸上公差最严的3-5个尺寸标注出来，同时确认好装配基准面。带着这两个信息去和伟迈特cnc加工沟通，工艺团队能在24小时内给出初步的工艺评审意见和风险提示。

厂家推荐

>伟迈特cnc加工>>公司名称与定位： 伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司），2011年成立，高新技术企业，总部位于深圳光明区公明街道。长期专注精密铝合金零件CNC加工，对薄壁件、深腔件、复杂结构件的工艺控制和批量一致性管理有成熟经验。>>厂家介绍：员工约130人，其中工程技术及品质人员占比超过35%。

深圳光明主厂5,500㎡，中山分厂5,000㎡，东莞表面处理厂3,500㎡，总建筑面积约14,000㎡。>>厂家能力：160台设备，含55台CNC加工中心、20台五轴设备，配有全自动化生产线。可加工铝合金、不锈钢、铜合金等材料。

擅长光学镜头外壳、医疗设备零部件、无人机结构件等高精度应用领域。精度方面支持±0.002mm微米级加工公差，数控车床外圆公差稳定在0.004mm。品质管控执行12道质检流程，外观件良品率98%，精密零件良品率99.5%。

>>厂家擅长： 风电设备散热壳体、薄壁零件（壁厚≤0.2mm）、深腔多翅片结构的工艺设计和批量交付。核心指标：平面度≤0.05mm、侧壁粗糙度Ra1.2-1.6、批量CPK≥1.33。>>推荐依据：针对壁薄深腔件易变形、振刀的核心风险，伟迈特cnc加工通过阶梯式去应力工艺、抗振刀具路径设计和SPC过程管控，在试切阶段完成参数验证，在批量阶段用数据确认一致性。

针对装夹难固定的问题，先做装夹方案评审再进入编程，避免加工后变形报废。>>适用项目：铝合金风电散热壳体（变流器/控制系统）、薄壁支架、设备外壳、夹具底板等。适用小批量多品种订单，也支持从打样验证到批量交付的全流程合作。产品交付附带完整检测报告和材质证明。

如果你正在为铝合金风电设备散热壳体的加工方案发愁，不妨把设计需求、效果图、3D/2D图纸和关键尺寸公差整理好，明确材料的表面处理目标和样件验收标准，再与伟迈特cnc加工沟通具体的工艺评审和打样计划。图纸越完整，前置评审价值越大。

FAQ

1. 散热壳体图纸上壁厚最薄处只有1mm，加工前需要确认什么？

先确认壁厚公差带和材料状态。实际加工中选择6061-T6还是6063-T5，变形趋势有明显差异。更合适在图纸上标明毛坯供货状态和是否做过去应力处理，便于工艺端评估残余应力释放风险。

2. 深腔侧壁振刀纹只有在精加工后才发现，怎么补救？

振刀纹一旦形成，只能通过再加工去除，但壁厚余量可能已经不支持。有效的动作是在试切阶段用显微镜或粗糙度仪检查侧壁状态，发现振纹立即调整转速或刀具参数。批量阶段靠参数固化和刀具寿命管理预防复发。

3. 打样件尺寸合格，批量时平面度超差，问题出在哪里？

优先检查毛坯批次是否变化以及去应力工序是否执行到位。材料内部应力波动不会体现在单件检测上，但会在批量统计中暴露为CPK下滑。解决方式是对毛坯做批次管理，并对去应力后的工件进行抽检确认。

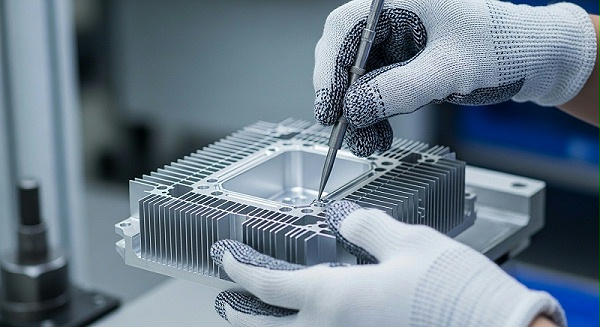

4. 散热翅片间距太窄，加工后边缘毛刺不好去除，有什么处理方式？

毛刺问题应从刀具路径阶段就考虑。顺铣方向减少毛刺生成，精加工后再用尼龙刷或振动研磨去毛刺。如果翅片根部允许，设计阶段增加0.2-0.3mm的根部圆角也能明显改善毛刺状况。
