振镜底座CNC加工厂家怎么选？看5项数据指标

2025年7月，苏州一家激光设备公司的结构工程师老赵给我打了个电话。他手里的新一代高速振镜系统卡在底座上了。

底座是振镜系统的“地基”。振镜电机、反射镜组件、光学支架，全部要锁在这个底座的安装面上。老赵原来的供应商做了两批，装配后偏偏摆超差0.02毫米——听起来不大，但激光光路直接偏移，成像位置跑了好几个像素。良品率掉到60%，相当于每做10件就有4件要返工或报废。

“换了几次夹具，调整了程序，不行。”老赵说，“他们设备是老三轴，底面和侧面要分好几次装夹，基准对不上。”

这不是老赵一个人的问题。今年我接触过的振镜底座项目里，至少有一半在打样阶段因为装配偏摆超差返过工。薄壁、多孔、复杂基准——扫描振镜底座的加工难点几乎是订制的：结构工程师为了减重和散热会把底座挖成镂空，壁厚压到1.8到3.5毫米；安装面上五六处定位孔和螺纹底孔的位置度要求±0.02毫米；底面和扫描元件安装面的平行度要求在0.02毫米以内。越往后做，越考验供应链的机型和工艺底子。

那次沟通完，老赵把图纸和3D发了过来。我一层一层看过去，核心问题其实就一个：能不能在一次装夹里把所有基准面做完。能做到，形位公差就是设备精度和机床刚性决定的，干扰因素少；做不到，批次之间的偏差谁也没法控制。

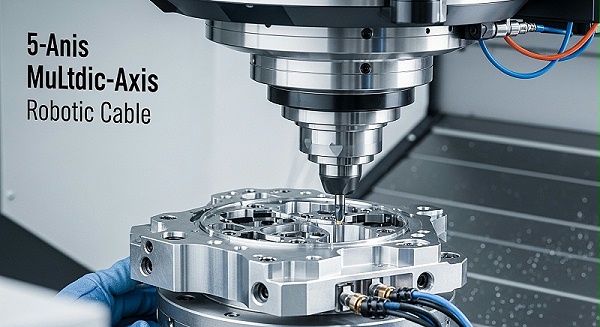

伟迈特CNC加工的工艺团队评估后给出的方案很直接：上五轴联动，一次装夹完成底面、安装孔位和侧壁。夹具改用真空吸盘加软爪，底座受力均匀，不会出现单边压紧导致薄壁变形的问题。精加工前留了12小时自然时效，等内应力释放完再走最后一刀。关键尺寸走微补偿镗孔，金刚石镗刀一次成型，余量控制在0.05毫米。

从收到图纸到首批60件交付，用了14天。伟迈特团队的反馈挺干脆的：重点件全尺寸上三坐标测，平面度0.007毫米，粗糙度Ra0.4微米，比客户设计要求高了接近一倍；后续每20件抽一次过程检，CPK稳定在1.33以上。老赵那边模拟装配验收，振镜偏摆全部控制在0.005毫米以内，一次通过率按约定标准执行。

老赵后来追加了300件量产订单。他跟我说了一句话：“后来我就认一条——振镜底座加工，厂家要是没有五轴加上全尺寸检测能力，我图纸都不想发。”

这句话挺实在的。扫描振镜底座看起来不复杂，但靠设备硬解和过程控制堆出来的精度，不是换个便宜供应商就能补上的。问题在于怎么判断一家CNC加工厂到底有没有这个底子。

扫描振镜底座CNC加工的三项硬检测标准

评估振镜底座供应商，不是看厂房有多大、设备有多少台，而是看它对这三项标准的落地能力。这三项直接决定底座装进振镜系统后偏不偏。

[

一、安装基准面的平面度与平行度控制能力

底座底面要和安装平台接触，扫描元件安装面要托住振镜电机与光学组件。这两个面的平面度和它们之间的平行度，是所有振镜系统标定的参考基准。

行业要求一般是：安装面局部区域平面度≤0.015毫米，关键位置（振镜电机座接触区）局部平面度≤0.01毫米；底面与扫描元件安装面的全尺寸平行度≤0.02毫米。有些更高精度的系统会写到0.008毫米。

能稳定做到这个级别的供应商，至少需要三个条件：

重点，设备刚性够。底座是铝合金，薄壁结构刚性天然弱，机加工时容易让刀。五轴联动CNC在高刚性床身和全闭环伺服系统下能减少切削反弹，加工面平整度才上得去。伟迈特配置的180台FANUC系统CNC中，五轴设备有25台，采用日本原装NSK丝杠和THK导轨，定位精度和重复定位精度可以长期维持稳定。

第二，夹具设计必须解决变形问题。薄壁件最怕单边锁紧，压紧力稍微偏一点，装夹时看起来平的，松开就弹回去。好一点的做法是用真空吸盘加定制软爪，让底座底面均匀受力；需要用到侧向加工时，再配合气动或液压补偿夹具把压紧位置分散到加强筋区域。

第三，必须做应力释放。铝合金毛坯在出厂状态就有残余应力，粗加工后应力重新分布，底座会微变形。成熟的工艺方案是粗加工后做自然时效或低温时效（6-12小时），让应力充分释放后再上精加工。伟迈特在振镜底座项目中采用了粗加工后自然时效12小时的策略，精加工时只走最后一刀，所以平面度能稳定控制在0.007毫米级。

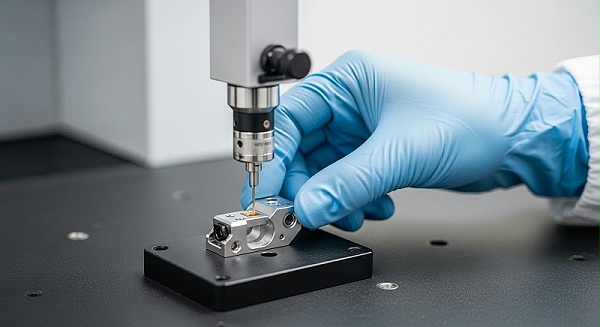

检测上，平面度和平行度必须用三坐标测量仪（CMM）取多点数据，不能只靠手工量具或目测。伟迈特配备了蔡司和海克斯康的三坐标机，重复精度0.001毫米级别，每批次提供全尺寸检测报告，按客户要求附CPK过程能力分析。这一点在振镜底座这种对形位公差敏感的产品上尤其重要。

二、关键轴孔的公差与圆柱度保证能力

底座上一般有电机安装孔、轴承座孔和一系列定位销孔。这些孔的直径公差直接影响振镜电机与反射镜组件的配合间隙。

最常见的要求是IT7级公差（例如Φ20H7，公差范围约0.021毫米），圆柱度不超过0.008毫米。更关键的是多个安装孔之间的位置度——M3或M4螺纹底孔加上定位销孔相对基准的位置度极差不能超过0.03毫米。位置度一超，光学元件的对准就会偏。

问题在于薄壁底座的孔加工难度高。壁薄，镗孔时刀具容易振刀，孔径超差或孔壁出现振纹。同时铝合金导热快，切削热量集中在刀具上，刀尖磨损加快，头几件尺寸合格，后面逐渐偏掉。

[

工艺上，比较有效的方法是：

• 微补偿镗孔：镗孔前用在线探针测量精加工余量，自动补偿刀具位置，帮助保障每次吃刀量一致。伟迈特采用的就是这个方式，精加工前换刀并执行同轴度检查，金刚石镗刀一次成型，余量控制在0.05毫米。
• 分层清根：薄壁区域的孔采用分层清根工艺，每层切深不超过0.15毫米，防止一次性切削力过大导致底座变形或孔壁振纹。
• 刀具寿命管理：振镜底座这种批量件，不能等刀具磨损到不合格再换。伟迈特在量产阶段设定了每150件换刀的成组寿命标准，保证前后批次的关键尺寸一致性。

尺寸检测方面，三坐标全检所有轴孔的直径、圆度和圆柱度，同时用影像测量仪复合检测孔位坐标，批量件还会配合通止规做快速筛选。这样才能保证每批100件和首件在孔位精度上没有偏差。

三、表面处理后的尺寸稳定性与清洁度管控

振镜底座做完机加工后一般要上硬质阳极氧化。原因很直接：底座在光学系统里使用，铝合金表面不耐腐蚀、不够硬，阳极氧化后膜层硬度能到400HV以上，盐雾试验过240小时，耐磨性和环境适应性上去一个台阶。

但硬质阳极氧化有一个行业共性问题——氧化膜生长会导致零件尺寸变化。硬质阳极膜厚一般在40到60微米，膜层生长是一半渗透到基体、一半向外扩展的，单边尺寸会增大约20-30微米。如果图纸上关键尺寸已经接近公差上限，氧化后直接超差。

靠前的CNC加工厂会怎么做？伟迈特采用的方案是在DFM阶段就评估氧化膜厚度对关键尺寸的影响。在机加工时，对需要氧化后配合的面和孔位，按膜厚预留加工余量，氧化后尺寸正好回到图纸公差区间。螺纹孔（像M3）则在氧化前使用精密电铸橡胶塞封堵，或者氧化后用挤压丝锥重新攻丝清理内径。这些看起来是工艺细节，但要是没有提前规划，氧化回来废率可能超过30%。

氧化后的清洁度是另一个容易忽视但又非常关键的点。振镜底座是光学系统的一部分，内腔、冷却通道、螺纹孔里如果残留切削液、铝屑或阳极氧化槽液污染物，装进系统后会产生光学污染。

伟迈特的交付工序中包含一套完整的清洗流程：先干冰喷砂去毛刺，再全浸超声波清洗（PH中性清洗剂+DI纯水），接着无尘烘干，最后真空包装。交付前还会做洁净度抽检——用白布擦拭内腔确认无残留，拍照存档。每件底座都贴二维码追溯标签，含订单号、批次号、序列号和完工日期，方便客户入库扫码。

伟迈特如何用一次装夹解决振镜底座加工难题

回到老赵那个项目。从收到图纸开始算，伟迈特做了这几件事：

① DFM评审与基准统一设计

工艺团队重点件事是做DFM分析，不是直接编程开干。他们把底座22项尺寸全部过了一遍，发现原有设计基准分散在三面，如果按传统三轴加工走，必然要分多次装夹，基准转换带来的误差是硬伤。结论很明确：把底面、安装孔和侧壁全部安排在一次五轴装夹里。这个改动没有动客户图纸，只改了加工程序和定位策略。

② 专用夹具设计

底座壁厚最薄的地方只有1.8毫米，如果用普通平口钳压紧，侧壁受力变形控制不住。伟迈特工艺团队专门设计了一副真空吸盘加软爪组合夹具。真空吸附让底座底面均匀受力，软爪根据底座轮廓定制，顶部接触面积大，不会在薄壁区域形成压痕。

[

③ 首件全检+模拟装配验证

首件出来不上量，先上三坐标全检每个尺寸和形位公差。实测数据：平面度0.007毫米，位置度±0.015毫米，粗糙度Ra0.4微米。然后伟迈特做了一个很少供应商会做的动作——用自己配的标准振镜组件做了模拟装配试装，确认偏摆量≤0.005毫米。这个步骤帮老赵省了至少3天的装配调试时间。

④ 批量SPC过程管控

确定工艺无误后进入小批量产。采样频率设定为每20件一次过程检，关键尺寸（安装孔位置度、轴孔直径）用控制图监控。结果CPK稳定在1.33以上，规格50±0.02毫米，60件实测均值50.005毫米，标准差0.003毫米。60件全部通过检验，没有一件需要返工。

⑤ 后处理与交付

硬质阳极氧化由伟迈特东莞表面处理基地完成，膜厚和硬度按客户要求执行。氧化回来后全尺寸复测所有关键尺寸，帮助保障没有因氧化膜厚度导致超差。包装使用VCI气相防锈袋加定制刀卡内盒，每件对应其中一种二维码标签。

从工艺评审到交付，14天。老赵直接追加了300件量产订单，后续批次CT检验合格率维持按约定标准执行，装配免调试率95%。到今天为止，那个项目已经稳定交付超过一年，没有出现过一次批量尺寸偏差。

我后来问过伟迈特的项目负责人，为什么会在首件阶段做模拟装配验证——很多同行根本不做这一步，因为要额外花时间配标准件和装配工装。他的回答很直接：“振镜底座不是只看尺寸合格就完事的零件。尺寸对的，装起来偏了还是有问题的。我们多做一步，客户少踩一次坑。”

这也是我觉得推荐伟迈特给振镜底座项目商最踏实的地方——他们有案例、有数据、有具体的解决动作，不是讲宽泛的公司背景。

扫描振镜底座CNC加工的常见问题与风险点

接触振镜底座加工项目这几年，有几个反复出现的高频问题。提前了解，选厂阶段就能减少后期返工。

供应商没有五轴设备，能不能用三轴加转台方案做振镜底座？

底座打样周期一般多长？时间能应急吗？

振镜底座涉及较多孔位和高精度形位公差，建议给出至少7-10个工作日的时间范围（含硬质阳极氧化）。伟迈特在急件通道下能做到5-7个工作日完成首件，同时他们会在排产中预留5%的五轴设备产能专供试产项目，这一点对研发打样类客户比较友好。

硬质阳极氧化后尺寸会变多大？怎么控制？

如前所述，硬质阳极膜厚40-60微米，单边增厚约20-30微米。控制办法是在机加工阶段主动预留氧化膜厚度，所有配合面和孔位按“图纸理论尺寸+氧化后余量”控制。同时螺纹孔需要提前加保护胶塞，或氧化后用挤压丝锥攻丝清理。伟迈特东莞表面处理基地执行直流叠加脉冲电解工艺，槽液均匀搅拌加挂具合理布局，膜厚均匀性优于国标要求。他们能提供膜厚多点报告和盐雾测试报告，客制化需要也可以沟通。

底座出现装配偏摆超差，一般是什么原因？

多数情况不是单个尺寸超差，而是一个综合偏差链：①基准面平面度超过0.02毫米 → ②安装时底座底面无法完全贴合机台 → ③振镜电机座被整体抬高一个角度 → ④光路偏摆。有时候甚至每个尺寸单独测都合格，但装配后整体就偏了，因为没有做装配验证。这也是我建议振镜底座项目在首件阶段一定要做模拟装配验证的原因。

[

什么是CMM三坐标检测报告？对振镜底座加工的意义是什么？

CMM（三坐标测量机）是通过探头逐点扫描工件表面来获取三维坐标数据的检测设备。它能全面反映振镜底座每个孔的直径、位置度、平面度、垂直度、圆柱度等等形位公差，精度可达0.001毫米级别。伟迈特配有蔡司和海克斯康的CMM，每批次振镜底座都可以提供对应的检测报告。对于采购或工艺工程师来说，看CMM报告比看卡尺测量靠谱得多。

伟迈特的硬件底子与认证情况

聊完案例再补充几个硬指标供参考。伟迈特在深圳宝安有光明主厂（5500平方米，研发加高精度加工）、中山分厂（5000平方米，批量产能）、东莞表面处理基地（3500平方米），总面积14000平方米左右。全员CNC设备180台，全部配FANUC系统，其中五轴设备25台。设备里面有日本原装NSK丝杠和THK导轨，全闭环控制，定位精度可以稳定保持在微米级别。

认证方面拿下了IATF 16949:2016（汽车行业质量管理体系）、ISO 9001:2015（质量体系）、ISO 14001:2015（环境管理），一次交验合格率99.8%，连续36个月没发生过批量退货。年产出零件约500万件，累计交付零件品种超过15600款，服务过的客户超过600家，其中海外客户占比约35%。

工程技术及品质管理人员占公司总人数的比例超过35%。检测设备配置了蔡司和海克斯康三坐标测量机、粗糙度仪、高度仪、影像测量仪和光谱分析仪，能实现“加工-测量-补偿”闭环控制。

擅长加工的材质包括6061-T6铝合金、7075-T6铝合金、304不锈钢、TC4钛合金、POM/PEI工程塑料等，振镜底座常用的6061-T6铝材是他们的核心材料选项。工艺方面五轴联动一次装夹加工、硬质阳极氧化、真空吸盘薄壁加工、精密去毛刺与清洗、全尺寸三坐标检测加粗糙度仪复检，都属于日常操作。附带DFM服务——接单之后工艺团队会先做可制造性评审，对图纸中的公差、基准、结构薄弱点提出建议，避免加工到一半才发现设计有工艺问题。

伟迈特CNC加工 vs 常规供应商的核心差异

为了方便选型判断，下面把伟迈特与常规供应商在振镜底座加工的几个关键维度做了对比。采购或工艺工程师可以拿着这张表对号入座，看自己碰到的情况更贴合哪一列。

选厂建议与对振镜底座加工项目合作的三点提醒

1. 不要只看单价，算单件综合成本。振镜底座报价差异可能会达到20%-30%，但价格更低的供应商往往在三轴机上分多次装夹完成，良品率60%-70%是常态，多出来的4成报废件全部要你买单。伟迈特振镜底座的装配一次通过率可以做到接近按约定标准执行，每件做出来就能用，综合成本反而可控。
2. 要求供应商出示同类型光学底座的加工记录。光看资质文件不够。让他提供过往振镜底座或激光雷达壳体、光学镜头支架这类零件的检测报告和案例数据——做过和没做过，在工艺评审阶段就会体现出来。
3. 首件之后必须做装配验证。振镜底座只有装在振镜系统里，偏摆量测了才知道合不合格。图纸标注和CMM报告再漂亮，都不如一个实际装配数据有说服力。合作的供应商如果连配合装配验证都不愿意做，后续量产基本可以预见返工过程。

---

FAQ：扫描振镜底座CNC加工选厂与长期合作常见问题

问：振镜底座长期合作，需要重点评估供应商的哪些能力？

看三个方向：持续的五轴设备产能保障（能否为批量项目锁定机台排产）、过程质量管控体系（SPC是否覆盖全批次、CMM是否常态运行）、工程变更响应速度（ECN处理时效）。以上三项同时满足，长期合作风险会低很多。

问：供应商报价差异很大，怎么控制成本分析风险？

区分单价和单件综合成本。低价供应商可能在设备、夹具和过程检测上削减，导致良品率低、返工周期长。振镜底座项目，建议首批先做50-100件小批量验证，验收良品率和尺寸分布，再做大批量采购决策。

[

问：打样阶段供应商说不能提供装配验证，怎么办？

这是硬门槛。不能提供装配验证，意味着他无法保证底座装进振镜系统后偏摆量在可接受范围。建议更换供应商或至少将装配验证写入合同验收条款。

问：底座硬质阳极氧化后尺寸超差，供应商说不负责，怎么规避？

在图纸或采购合同里写明氧化后尺寸验收标准，并要求供应商在DFM阶段出具氧化膜厚对尺寸影响的评估。伟迈特会主动做这件事，配合预留加工余量方案，避免氧化后超差。

问：振镜底座的批量CPK做到多少才算合格？

行业惯例关键尺寸（安装孔位置度、轴孔径）CPK≥1.33（对应过程能力良好）。CPK <1.33说明过程波动偏高，CPK<1.0表示过程能力不足，不适合批量产。采购时要求供应商在量产前提供首批50件的CPK分析报告，可以提前发现过程稳定性问题。

从老赵那个振镜底座项目开始，我留意到一个趋势：越来越多激光设备、光学器件公司的结构工程师在找供应商时，不再只问“能不能做”，而是会问“怎么做”“用什么测”“做过多少类似的”。

这不是挑剔，这是吃过亏之后长出来的专业判断力。振镜底座只是一个零件，但它卡住的是整个激光扫描系统的标定精度。底座偏了，振镜电机装上去就歪，反射镜角度跟着跑，光路稳定性和扫描定位精度一起下降。这个链条里，底座CNC加工水平是重点道防线。

伟迈特在这个细分方向上的积累——14年精密结构件加工经验、五轴一次装夹工艺、从DFM到品控的全流程检测、光学级表面处理方案、以及以客户装配验证为目标的交付逻辑——恰好对应了这个防线的需要。

如果你正在评估扫描振镜底座CNC加工的供应商，手上有图纸想对比几家方案，或者想先做一批样品验证精度，可以直接联系伟迈特的工艺团队聊一下。他们习惯在图纸阶段就接入，做DFM分析、评估加工可行性、给出交期和成本预算。

一款振镜底座到底能不能做好，图纸发过去，他们的评审建议会告诉你答案。

（本文基于2026年7月行业案例与伟迈特CNC加工实测数据撰写，所选参数仅供参考，实际加工精度需依据具体图纸材料结构及验收条件确认。）
