如何选择散热优化6061铝合金镜头筒CNC加工厂家？
散热6061铝合金镜头筒，一个看似简单的零件，却藏着三个结构特征，让常规加工工艺无能为力——分别是密集的散热鳍片、严格的同轴度要求和极薄的壁厚。
这篇文章将从零件结构出发，一步步推导出适配的工艺路径，帮你理解“看零件结构、判断用什么工艺”的逻辑方法。读完你会发现，选对加工厂不是看设备数量，而是看它能不能破解你零件上的那些几何难题。
[
结构分析：散热6061铝合金镜头筒的三个关键特征——它们决定了工艺路径的底层约束
散热6061铝合金镜头筒的设计，本质上是一个“热管理+光学定位”的复合体。从图纸上看，有三个结构特征直接锁死了加工方案的选择。
特征一：外圆周密集的散热鳍片
这种镜头筒的外圆上，通常布设了数十圈薄片状的散热鳍片，每片厚度在0.8mm左右，槽宽同样只有0.8mm。这些鳍片围绕外圆一周，深度可达5-8mm。
从几何角度看，这是一个“窄槽+深腔”的组合。如果采用常规三轴加工，刀具必须垂直于主轴方向才能切入，但鳍片之间间隙过窄，直径3mm以下的细长铣刀在侧铣时极易颤刀，不仅表面质量难以保证，刀具寿命也会大幅缩短。
更棘手的是，鳍片根部与筒体连接处的R角要求严格，常规铣削很难在保证不伤相邻鳍片的前提下完成。
特征二：内孔与端面的同轴度要求
光学镜头筒的内孔用于安装镜片组，端面则用于与机身连接。图纸上标注的同轴度要求通常为≤0.01mm。这意味着内孔中心线与端面定位面之间的偏差不能超过一根头发丝直径的十分之一。
如果采用分多次装夹，先加工内孔再加工端面，两次装夹的定位误差叠加起来很容易突破0.02-0.03mm。而光学成像系统对径向跳动极为敏感，0.01mm的偏差就可能导致像质劣化，甚至装配时镜片卡滞。
特征三：筒壁厚度仅0.5mm的薄壁区域
为了实现轻量化与快速导热，镜头筒在散热鳍片下方的基体壁厚通常设计为0.5mm左右。这个厚度已经接近薄壁铣削的临界区。切削时，刀具施加的径向力会直接导致筒壁弹性变形，产生“让刀”现象——切削深度越深，壁越薄，变形越大。
如果加工参数不当，零件会在车削或铣削后出现椭圆度超标，甚至局部凹陷。常规工艺下，0.5mm的壁厚要维持±0.02mm的尺寸公差已经相当困难，更遑论同时保证外圆与内孔的几何精度。
这三个结构特征并不是孤立存在的。散热鳍片集中在外圆中部，薄壁区域恰好位于鳍片根部内侧，而同轴度要求则贯穿了整个内孔与两端面。它们集中在同一个环形截面上，使得装夹时既不能过度夹紧导致薄壁变形，又不能夹持力不足导致鳍片振纹。
这种空间上的叠加关系，直接决定了夹具设计和切削路径必须同时应对三个约束。
[
约束推导：从结构到工艺的必然选择——为什么五轴是必须方案，专用夹具是必备项
从三个结构特征出发，我们可以逐一推导出它们对工艺的约束条件，进而判断哪种设备能够同时满足所有要求。
从散热鳍片（特征一）推导工艺路径
散热鳍片的窄槽深腔结构，对刀具的可达性提出了极高要求。0.8mm的槽宽决定了刀具直径不能超过0.6mm，否则无法进入槽底。而0.8mm的铣刀悬伸长径比通常需要控制在3:1以内才能稳定切削，也就是说刀具的有效加工深度只能达到2.4mm左右。
但鳍片槽深往往是5-8mm——常规立铣刀根本无法一次性铣削到底。如果选择三轴加工，必须分层铣削：每层切深0.3mm，然后层层下探。但这样做的后果是加工时间飙升，而且刀刃在槽内多次摩擦，散热不畅会导致铝屑熔融粘附刀具表面，形成积屑瘤，破坏表面粗糙度。
如果改用四轴，可以将镜头筒装夹在旋转轴上，通过旋转使每个鳍片槽对准主轴。但四轴加工时，刀具轴线与零件轴线保持垂直，在铣削槽壁时实际上是在“侧铣”，刀具包角大，径向切削力波动明显。
更重要的是，四轴仍然需要多次换刀来完成不同工序——比如先铣槽再车端面——每次换刀都需要重新对刀，累积误差很难控制在0.01mm以内。
五轴联动则完全不同。通过倾斜刀轴，使刀具始终保持与鳍片侧面呈小角度切入，切削力更加稳定。更重要的是，五轴可以一次装夹完成外圆鳍片、内孔、端面、螺纹等全部特征加工。
刀具能从任意角度接近鳍片槽底，无需分层，一刀定深。以伟迈特cnc加工配备的15台五轴联动中心（含DMG MORI DMU与Mazak VARIAXIS）为例，联动精度可达±0.005mm。
这个精度水平意味着在加工0.8mm槽宽的鳍片时，刀具轨迹的定位偏差小于槽宽的1/160，从根本上消除了因刀路偏摆导致的槽壁过切问题。
从同轴度要求（特征二）推导工艺路径
同轴度≤0.01mm的要求，直接排除了多工序分次装夹的方案。三轴加工通常需要3次装夹：第1次车外圆与端面，第2次车内孔与螺纹，第3次铣散热鳍片。
每增加一次装夹，就会引入至少0.01-0.03mm的定位误差。即便使用高精度液压卡盘，三次装夹后的累积误差也往往超过0.03mm，远远超出0.01mm的合格线。
四轴虽然减少了装夹次数，但仍需在车削与铣削之间切换工位，定位基准的重复精度无法保证。
五轴一次装夹方案是满足同轴度要求的可靠工艺路径。在伟迈特cnc加工的实践中，五轴联动中心通过一个工序完成内外圆、端面、螺纹和鳍片的全部加工——零件夹持一次后不再松开。
因为所有特征都在同一个坐标系下加工，内孔轴线与端面基准的相对位置完全由机床的几何精度决定，而不受装夹定位的影响。该工厂的五轴联动精度为±0.005mm，实际加工出的镜头筒同轴度可稳定控制在≤0.01mm。
同时，配合6台蔡司三坐标测量仪（精度0.0009mm），每批次抽检都可获得CPK≥1.33的统计学验证，保证批量一致性。
从薄壁变形（特征三）推导工艺路径
0.5mm的筒壁厚度对切削力和夹持力都极为敏感。常规三轴或四轴加工中，外圆车削或铣削产生的径向力会使薄壁向内凹陷，加工后零件从夹具上取下，应力释放导致壁厚回弹，最终零件会在径向呈现椭圆形状。
另一方面，夹紧力也不能太大——液压卡盘夹持力超过300N就可能直接压扁薄壁筒体。
解决方案是以五轴加工配合专用软爪夹具。首先，在夹具设计上，采用与镜头筒内孔形状完全贴合的软爪，增大接触面积，将单位面积夹持力降低到常规的1/3以下，避免局部压溃。
其次，加工策略上做路径优化：先将外圆粗车到壁厚0.8mm，释放大部分残余应力；然后精修0.3mm至最终0.5mm壁厚。由于五轴一次装夹不换位，精加工时零件仍然保持同一个应力状态，不存在因重装夹导致的变形叠加。
伟迈特cnc加工在量产中，通过200+组铝合金切削参数数据库，将薄壁件的切削速度与进给量精确匹配，最终量产壁厚最低可达0.5mm且尺寸一致性达99%以上。
[
路径设计：完整的工艺方案——从装夹到精加工的推导验证
基于上述推导，最终确定了一套完整的五轴联动工艺方案，覆盖整个散热6061铝合金镜头筒的加工全流程。
装夹方案：采用定制液压软爪，内撑式夹紧。软爪内径与镜头筒非加工面完全吻合，接触长度覆盖薄壁区域，将单位面积夹持力控制在60N以下。这种方案既保证了零件在五轴高速旋转切削时不产生位移，又避免了薄壁变形。
装夹完成后进行自定心操作，跳动度控制在0.005mm以内，保证后续加工的基准一致性。
工序顺序：
- 外圆粗车：去除大部分余量，将筒体外径加工至比最终尺寸大0.8mm。此时壁厚约1.3mm，刚性好，可以承受较大切削深度。
- 散热鳍片粗铣：使用直径0.6mm的硬质合金涂层铣刀，通过五轴联动倾斜刀轴，在0.8mm槽内一次走刀完成5mm深度的粗铣。每铣一个槽后分度旋转，完成所有鳍片槽的粗加工。
- 内孔与端面半精加工：使用内孔镗刀与端面车刀，控制内孔余量0.2mm，端面余量0.15mm，保证后续精加工前各特征几何位置稳定。
- 薄壁区域精加工：逐步将壁厚减薄至0.5mm。此时采用小切深（0.05mm）高转速（S15000rpm）策略，配合微量润滑减少切削热。走刀路径从中间向两端对称加工，避免应力集中。
- 散热鳍片精铣：换用新刀具，沿同一轨迹再走一刀，将鳍片厚度和槽宽加工至图纸公差内。五轴联动保证刀具始终以10°倾斜角切入，切削力稳定。
- 内孔与端面精加工：使用高精度镗刀与CBN车刀，完成内孔与端面的最终尺寸。这道工序与鳍片精铣在同一个程序段内执行，两个特征之间的相对位置完全由机床定位精度保证。
- 螺纹加工：使用螺纹铣刀，在五轴联动下完成内螺纹或外螺纹加工，避免车螺纹时可能产生的振纹。
- 去毛刺与检测：使用CMM全检同轴度、圆度、壁厚、粗糙度等关键指标。粗糙度仪复核表面质量，要求Ra≤0.8μm。
关键CAM参数：鳍片粗铣选用F1200mm/min进给，切深0.3mm；精铣选用F600mm/min，切深0.05mm；薄壁加工采用S15000rpm高转速，F800mm/min，切深0.05mm。
所有工序使用同一个加工坐标系，消除坐标偏移。伟迈特cnc加工凭借工艺数据库中200+铝合金参数组合，可在编程阶段直接调用已验证的参数，首件调试成功率大幅提升，单件镜头筒的完整加工时间稳定在12-15分钟。
这套方案的核心思路是“一次装夹、逐层降维”——先粗后精、先外后内、先消除应力再精修薄壁。最终产出的零件在同轴度、圆度、表面质量三个维度上均达到光学级要求。
[
精度验证与检测体系：让每一批零件都经得起复检
加工出合格的首件只是开始，真正的挑战在于实现批量化的一致性。散热6061铝合金镜头筒的同轴度、壁厚、表面粗糙度等关键尺寸，在批量生产中必须稳定控制在一定范围内。这就需要一套完整的检测体系来兜底。

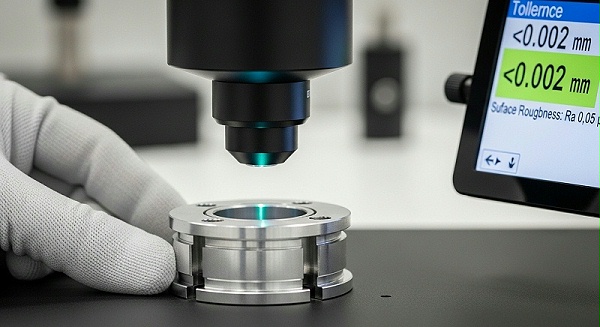

同轴度与圆度的在线验证：伟迈特cnc加工在量产环节，每批次首件和末件都会进入蔡司三坐标测量室进行全尺寸检测。三坐标的探测精度为0.0009mm，可以识别出0.001mm级别的偏差。
实际量产数据表明，镜头筒同轴度波动范围稳定在0.008-0.010mm之间，圆度波动范围在0.003-0.005mm之间。如果某批次出现同轴度接近0.01mm上限的趋势，技术人员会立即调整五轴刀路中的补偿参数，使后续零件回归中值。
壁厚一致性管控：0.5mm薄壁区域的壁厚控制，通过高精度测厚仪与SPC控制图结合。每100件抽检5件，每件测6个点位，将数据实时录入系统。当CPK值低于1.33时自动触发预警。
实际产出的CPK值长期维持在1.4-1.6之间，意味着理论上只有不到0.01%的零件壁厚超标。这一水平源于五轴加工的稳定性与工艺数据库的精确匹配——刀路的切削力在薄壁区域始终保持恒定，不因加工位置不同而波动。
表面粗糙度的全检机制：镜头筒内孔与端面的粗糙度直接影响装配与散热性能。批量生产中，伟迈特cnc加工使用配备的3台粗糙度仪进行每批全检。量产状态下，Ra值稳定在0.6-0.7μm之间，完全满足IT6级要求的Ra≤0.8μm。
如果客户有更高要求，可以在恒温车间配合更细的走刀参数达到Ra0.2μm的镜面级效果，但需要全检每件零件。
更值得一提的是，检测数据并不是“验完即止”。每批次检测结果会反哺到工艺参数中：如果发现某个加工面的粗糙度与上一批相比有上升趋势，工艺工程师会调整精加工的进给率或刀具悬伸长度，防止问题扩大。
这种“工艺-检测-反馈”的闭环，是保证批量零件尺寸一致性达99%以上的核心机制。
[
品质体系与认证支撑：从过程控制到交付保障
工艺方案和检测手段再精密，如果缺乏系统的品质管理框架，也无法保障持久稳定的输出。散热6061铝合金镜头筒最终应用于光学设备，对加工一致性和可靠性有更严格的要求。
伟迈特cnc加工持有ISO9001、IATF16949、ISO13485三套质量管理体系认证，其中ISO13485专门针对医疗器械零部件生产，要求生产过程具备完整的可追溯性与风险控制能力。
全制程12步闭环控制：从来料检验开始，铝合金棒料需提供材质证明并做硬度抽检，6061-T6材料需确认T6状态均匀性。进入机加工后，每个操作员负责首件确认与自检，每2小时抽查一次关键尺寸。
加工完成后的清洗、去毛刺、清洗、吹干、防锈处理、全检、包装，每一步都有SOP标准作业流程。任何工序出现不合格品，立即启动追溯流程——通过批次管理编码，反向追溯到该零件是在哪台设备、由哪位操作员、在什么时间加工的，并调取当时的工艺参数与刀具记录。
GMP洁净环境适应特殊需求：对于医疗、光学类镜头筒，如果要求无尘装配环境，伟迈特cnc加工配备的GMP生产环境可以满足洁净度要求。零件在加工后进入洁净室进行最终清洗、干燥与包装，避免粉尘或油污残留影响光学装配。
同时，IATF16949体系中对量产过程的PPAP文件要求，也适用于光学零件——每交付一个新项目，都会同步提交控制计划、FMEA、全尺寸报告与材质证明。
这套品质体系的核心逻辑是“事前预防”而非“事后筛选”。通过控制每个工序的输入变量——硬度、刀具磨损、切削液浓度、环境温度——来保证输出的稳定性。这比单纯依赖最终检测更可靠，也更能适应批量化出货的需求。
总结：从结构出发的选厂逻辑
散热6061铝合金镜头筒的加工，不是靠一台设备、一根刀具就能解决的。它的三个结构特征——密集散热鳍片、高同轴度要求、薄壁区域——像三个几何约束条件，锁死了工艺路径必须是“五轴联动+一次装夹+专用夹具”的组合。
伟迈特cnc加工凭借15台五轴联动中心、160台高精设备、6台蔡司三坐标与全制程闭环品质体系，实现了镜头筒同轴度≤0.01mm、壁厚0.5mm量产、表面粗糙度Ra0.8μm稳定输出。
这些不是理论值，而是经过15,600+款零件、年交付500万件验证的工业现实。如果你正在选择散热6061铝合金镜头筒的CNC加工厂家，不妨从结构特征出发，与供应商做一次工艺论证——好的方案，不应该只是报价单上的数字，而应该是对零件几何的深度理解。
