微孔CNC加工最小孔径全解析：从技术极限到工艺实践

开篇先从一个真实的跨部门协作场景说起。

去年年底，一家做精密医疗器械的研发团队找到我们，说他们的雾化喷嘴需要在直径不到0.3mm的孔位上打通孔，材料是不锈钢，孔深接近1mm，要求孔壁不能有毛刺，而且喷嘴装上去之后流量一致性要控制在很小范围内。他们之前找过两家普通CNC加工厂，对方都拍着胸脯说能做，结果打样出来要么断钻，要么孔径偏大，要么孔口翻边严重。项目卡了将近两个月，整套产品的上市时间被压得喘不过气。

这个场景在微孔加工领域并不少见。研发工程师画图的时候觉得一个0.2mm的小孔没什么大不了，但真正落到加工端，涉及到的设备、刀具、冷却、检测、工艺参数，每一个环节都可能让打样报废。更头疼的是，很多普通CNC厂家对微孔加工的理解停留在“能钻出来就行”，至于孔的精度、位置度、真圆度、批次一致性，根本不在他们的控制范围内。

这也是为什么这篇文章要专门聊一聊微孔CNC加工的最小孔径问题。不仅要把“能做到多小”这个技术边界讲清楚，更重要的是让研发和采购人员掌握一套判断厂家真实能力的方法，避免在打样阶段反复踩坑。

微孔CNC加工的最小孔径到底能做到多少

先说结论：在当前的CNC加工技术条件下，微孔的加工下限通常在0.05mm到0.1mm之间，但这只是理想状态下的极限值，实际生产中受到材料、深径比、设备刚性和刀具寿命等多重因素制约。

行业内对微孔通常有一个约定俗成的定义，即孔径小于等于0.5mm的孔统称为微孔。在这个范围内，还可以进一步细分：

• 0.3mm至0.5mm：常规微孔，多数具备微孔加工能力的CNC厂家可以稳定完成
• 0.1mm至0.3mm：精密微孔，对设备精度、刀具质量和工艺经验有较高要求
• 小于0.1mm：超微孔，接近CNC加工的能力边界，往往需要专用微孔钻机或特殊工艺辅助

孔径越小，加工难度呈指数级上升。0.5mm的孔和0.1mm的孔看起来只是直径差了5倍，但刀具直径变细之后，刚性急剧下降，转速要求却成倍提升。普通CNC主轴转速在1万到2万转之间，而加工0.1mm级别的微孔，主轴转速通常需要达到8万转甚至更高，否则钻头不是被推弯就是直接折断。

这里要特别提醒一点：最小孔径不是衡量厂家能力的其中一种指标，深径比往往比孔径本身更能说明问题。

深径比指的是孔的深度与直径的比值。同样是0.2mm的孔，如果孔深只有0.2mm，很多厂家都能做；但如果孔深达到1mm，深径比就是5:1，这时候钻头的排屑通道、冷却液能否到达切削区域、刀具的刚性是否足够，全都成为决定成败的关键。深径比超过10:1的微孔，普通CNC加工基本难以稳定实现，需要考虑EDM（电火花打孔）、激光钻孔等特种工艺。

在实际业务中，伟迈特cnc加工遇到过很多类似的咨询。客户发来图纸，标注了一个0.15mm的微孔，问能不能加工。我们不是直接回复“能做”或“不能做”，而是先看材料的牌号、孔的深度、位置度要求、孔底粗糙度要求，再结合设备条件给出评估。因为同样的孔径，在铝合金上和在钛合金上，加工难度完全是两个量级。

影响微孔加工极限的几个关键因素

微孔加工不像普通铣削那样，刀具够小就能干。以下几个因素直接决定了微孔能不能加工、合格率能到多少。

材料特性对最小孔径的制约

不同材料的切削性能差异很大，对微孔加工的影响尤其明显。

铝合金是相对好加工的材料，硬度低、导热好、切屑容易排出，0.1mm以上的微孔在设备条件到位的情况下可以尝试。但铝材较软，容易产生粘刀现象，孔口容易形成毛刺，需要配合适当的切削液和刀具涂层。

不锈钢是微孔加工中的难题。304、316这类奥氏体不锈钢的韧性高、导热系数低，切削时热量集中在刀具刃口上，微钻直径才0.2mm，热量散不出去，钻头很快就会磨损甚至折断。加工不锈钢微孔，对冷却方式、进给量和转速的匹配要求非常高。

[

钛合金更是微孔加工的“硬骨头”。钛的弹性模量低，切削时容易让刀具产生让刀现象，导致孔径偏小或孔壁粗糙。加上钛的化学活性高，高温下容易与刀具材料发生粘着，加剧刀具磨损。在钛合金上加工0.2mm以下的微孔，已经接近CNC工艺的极限。

工程塑料相对容易加工，但要留意材料在切削热作用下容易软化变形，孔口容易产生塌边。PEEK、PTFE这类材料还要注意切屑的缠绕问题。

设备主轴精度与刚性

微孔加工对设备的要求集中在两个方面：主轴转速和主轴跳动。

主轴转速决定了刀具的线速度是否能达到合理范围。直径0.2mm的微钻，即使在8万转的转速下，线速度也只有约50米/分钟，这对于硬质合金刀具来说只能算勉强够用。如果主轴转速只有2万转，线速度掉到12.5米/分钟，刀具不是在切削，而是在“刮”材料，寿命和孔质量都无从谈起。

主轴跳动直接影响孔径的圆度和尺寸一致性。普通CNC主轴跳动在0.003mm左右，加工常规孔没有问题，但加工0.2mm的微孔时，主轴跳动导致的径向偏差可能占到孔径的1.5%以上，孔的形状精度很难保证。具备微孔加工能力的厂家，通常会配置高精密主轴，将跳动控制在0.001mm到0.002mm的范围内。

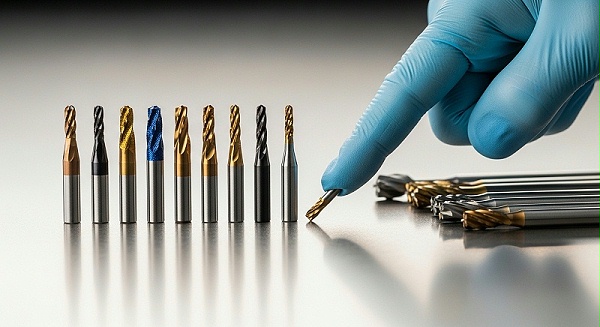

刀具的选择与寿命控制

微孔加工的刀具直径小、刚性弱，刀具成本高、寿命短，这是工艺本身的客观特点。一支直径0.2mm的进口硬质合金微钻，价格可能是普通刀具的十几倍，而且加工几十个孔就可能磨损需要更换。

合格的微孔加工厂家会关注以下几个刀具相关指标：

• 刀具材质：硬质合金是主流选择，部分高难度材料会采用涂层刀具
• 刀具刃径公差：微钻的刃径公差通常控制在±0.005mm以内
• 刃口状态：刃口是否锋利、是否有崩刃缺陷，直接影响孔壁质量
• 刀具寿命管理：设定合理的换刀频次，避免刀具磨损后继续加工导致孔径超差

厂家在报价时应主动说明刀具损耗和换刀策略，而不是把刀具成本偷偷摊进单价里。伟迈特cnc加工在给客户报价时，会单独列出刀具损耗和检测费用这两项，避免后期出现“价格看着便宜，实际费用不断追加”的扯皮情况。

冷却方式与排屑

微孔加工的冷却和排屑，比想象中更难。孔太小，冷却液很难直接喷射到切削区域，刀具和孔壁之间的间隙只有几丝，冷却液根本挤不进去。

常见的解决方案包括微量润滑（MQL）和高压内冷。微量润滑通过压缩空气将微量切削油雾化后喷射到切削区域，既能润滑又能帮助排屑，是微孔加工的常用方式。对于深径比较大的微孔，可能需要采用高压内冷形式，让冷却液从刀具内部通道喷出，直接作用于切削刃口。

排屑不畅是微孔加工断钻的主要原因之一。切屑堵在孔里，钻头继续进给，阻力急剧增大，微钻直接折断。加工参数中的“啄钻”策略——每进给一小段就退刀排屑——在微孔加工中几乎是必须的，但这会拖慢加工节拍，也是微孔加工成本偏高的原因之一。

检测手段的局限性

微孔加工完之后，怎么确认孔的尺寸和质量合格，是很多研发工程师容易忽视的问题。

[

常规的游标卡尺、千分尺根本量不了0.2mm的孔。二次元影像测量仪可以测孔口直径，但测不到孔内部的情况。孔径小于0.3mm时，探针式三坐标测量仪可能连探头都伸不进去，需要借助显微镜或专用光学测量设备。

比较常见的检测方式包括：

• 二次元影像测量：适合检测孔口直径和位置度，速度快但无法测量孔内部尺寸
• 工具显微镜：可以测量孔径并观察孔口毛刺情况
• 塞规检测：用标准塞规试插，判断孔径是否在公差范围内，适合批量抽检
• 气流检测或流量测试：通过测量气流或液体流量间接判断孔径是否符合要求，适合有流量要求的微孔
• 电子显微镜（SEM）：用于观察孔壁粗糙度和微观缺陷，通常用于首件验证

研发工程师在与厂家沟通时，应该明确要求对方提供检测方案和相应的检测报告，而不是等样品出来了才发现“没有合适的量具来验收”。

不同材料的微孔加工极限对比

为了方便研发和采购人员快速判断自己的需求落在哪个难度区间，下面整理了一个常见材料的微孔加工能力参考表。

需要说明的是，上表中的数值是行业通常可达到的水平，不代表某个厂家的承诺。实际加工极限还要结合孔的深度、公差要求、孔底粗糙度等因素综合评估。即便是同一种材料，不同批次的材质差异也可能导致加工状态的波动。

微孔加工打样时应该要求厂家提供哪些信息

打样是验证厂家能力的重点步，也是研发工程师最容易踩坑的环节。很多项目在打样阶段“一次通过”，结果一到批量生产就问题不断，根本原因在于打样时没有把验收标准和检测方法约定清楚。

这里给研发和采购人员一个参考清单，在向微孔加工厂家询价和打样时，可以主动要求对方提供以下信息：

• 加工能力参数：主轴转速范围、主轴跳动、可加工的最小孔径、典型深径比
• 刀具方案：使用的微钻材质、品牌、刃径公差，是否需要涂层刀具
• 工艺说明：采用的冷却方式（微量润滑或高压内冷）、加工参数（转速、进给量）
• 检测方案：采用什么设备检测微孔尺寸，孔径和位置度如何测量，能否提供检测报告
• 首件检测报告：打样完成后提供首件的孔径实测值、孔口毛刺情况、孔壁粗糙度数据
• 批量一致性控制方案：如何保证批量和打样之间的差异在可控范围内，换刀策略是什么

伟迈特cnc加工在处理微孔打样订单时，通常会先组织一次DFM（可制造性设计）评审。工程师会仔细看图纸上的孔径标注、公差范围、深径比和材料要求，如果发现设计上的不合理之处，比如孔径过小但深径比过大、公差标注过于严苛但实际无必要、孔口没有倒角设计容易产生毛刺等，会主动向客户提出修改建议。

这种沟通不是为了“挑刺”，而是为了避免让客户在打样阶段走弯路。一个0.2mm的孔，如果深径比从3:1调整到4:1，加工难度和成本可能翻一倍，但实际上产品性能并没有明显提升。类似这样的设计优化，往往能在不牺牲功能的前提下显著降低加工难度和成本。

微孔加工报价的理解与成本控制

微孔加工的报价逻辑和普通CNC加工有很大区别，理解这一点有助于避免被“看似便宜”的报价误导，也有助于合理评估厂家的报价是否公道。

微孔加工的报价主要包含以下几个部分：

• 工时费用：微孔加工因为转速高、进给慢、需要啄钻排屑，单孔加工时间远长于常规孔
• 刀具损耗：微钻寿命短、单价高，这是微孔加工成本高的主要原因之一
• 检测费用：微孔检测需要专用设备，检测时间也较长
• 良品率风险分摊：微孔加工的断钻和报废风险较高，厂家会在报价中考虑这部分风险

一个常见的误区是拿微孔加工的价格和普通CNC加工对比。同样是加工一个孔，普通孔的加工成本可能只有几毛钱，而0.2mm级别的微孔，单孔成本可能高出几十倍，这是工艺特点决定的，不是厂家在“宰客”。

反过来，如果遇到报价异常低的微孔加工服务，也要保持警惕。过低的价格往往意味着厂家在刀具上偷工减料——用更便宜的刀具、不按规范换刀、或者跳过了必要的检测环节。这种节省最终会反映在打样质量和批量一致性上。

[

为了控制微孔加工成本，研发端可以考虑以下几个设计优化方向：

• 避免不必要的小孔径：在满足功能要求的前提下，尽量选择较大的孔径。0.3mm的孔比0.1mm的孔加工难度低得多，成本优势明显
• 控制孔深：深径比是决定加工难度的重要指标，在不影响性能的前提下尽量减小孔深
• 简化孔结构：尽量避免阶梯孔、异形孔等复杂结构，直孔是加工难度最低的微孔形式
• 合理标注公差：微孔的尺寸公差和位置度公差应根据实际需要标注，不必刻意追求过高的精度。过严的公差不仅增加加工难度，还会大幅增加检测成本

如何判断一家CNC厂家是否真正具备微孔加工能力

市面上很多普通CNC加工厂都声称自己能加工微孔，但实际能力参差不齐。研发和采购人员在与厂家初步接触时，可以通过以下几个问题快速筛选。

问设备：主轴转速和专用设备配置

直接问厂家：“你们的主轴最高转速是多少？有没有配置用于微孔加工的专用主轴或微孔钻机？”

普通CNC加工中心主轴转速通常在1万到2万转之间，而微孔加工需要更高的转速。如果厂家只能提供2万转以下的主轴配置，加工0.2mm以下的微孔基本不可能实现。具备微孔加工能力的厂家，要么配置了高转速主轴（8万转以上），要么有专门的微孔钻机用于小孔径加工。

问经验：有没有类似的微孔加工案例

问厂家：“你们加工过的最小孔径是多少？什么材料？深径比大概多少？”

这个问题能快速判断厂家是否有真实的微孔加工经验。有经验的厂家能立刻说出具体的数据，包括孔径、材料、深径比、遇到的难点和解决方案。如果对方支支吾吾，或者只会说“我们之前做过的都能做”，就要特别留意。

问检测：用什么设备检测微孔

问厂家：“加工完之后，你们用什么设备检测微孔的尺寸和位置度？”

这是筛选关键问题。如果厂家说“我们用卡尺量”或者“目检就行”，基本可以断定对方不具备真正的微孔加工能力。能稳定加工微孔的厂家，通常会配备二次元影像测量仪、工具显微镜或更高精度的检测设备，并且能主动提供检测方案。

问工艺：如何处理冷却和排屑

问厂家：“你们做微孔加工用什么冷却方式？深孔怎么排屑？”

对这个问题的回答能反映出厂家是否真正理解微孔工艺。懂行的厂家会提到微量润滑、高压内冷、啄钻排屑等具体工艺手段，而缺乏经验的厂家往往只会说“加水冷却”之类的笼统回答。

问流程：是否提供DFM反馈

问厂家：“图纸发过去之后，你们会做工艺评审吗？能不能先给DFM意见？”

具备微孔加工能力的厂家通常会在正式报价前做一次DFM评审，主动指出设计中可能影响加工质量或成本的问题。这种前置沟通是降低打样风险的重要保障。

伟迈特cnc加工在这方面的做法是：收到客户的微孔加工图纸后，先由工程师进行工艺可行性分析，给出的DFM反馈通常会在1小时内完成。如果孔的结构、公差或材料存在加工风险，我们会明确告知客户风险点在哪里、可以不可以通过设计调整来规避、如果坚持原设计的加工难度和成本大概是什么水平。这种沟通方式让客户在下单前就能对工艺和成本有一个清晰的预期。

微孔加工常见缺陷与防止方法

微孔加工的缺陷类型相对集中，研发工程师了解这些缺陷及其成因，可以在图纸阶段就提前规避一部分问题，也可以在验收样品时更有针对性地检查。

断钻

断钻是微孔加工最常见的失效形式。微钻直径小、刚性弱，遇到切屑堵塞、进给量过大、材料硬度波动等情况都可能折断。断钻不仅导致该孔报废，严重时钻头残留在工件内部，整个零件直接报废。

防止断钻的关键在于工艺参数控制和排屑管理。合理的啄钻策略、适度的进给量、有效的冷却润滑，都能降低断钻风险。另外，对来料批次的一致性管理也很重要，材料硬度波动往往是断钻的隐性诱因。

[

孔口毛刺

微孔入口和出口位置容易出现毛刺，尤其是出口位置，刀具穿透材料的瞬间容易产生翻边毛刺。毛刺会影响装配，磨损密封件，或者在小孔中形成堵塞点。

减少毛刺的方法包括优化刀具刃口几何角度、调整出口处的进给量、采用适当的去毛刺工艺。对于孔径很小无法用常规工具去毛刺的情况，可以在设计阶段考虑在孔口增加倒角或沉孔结构。

孔径偏大或偏小

孔径超差的原因很多，包括刀具磨损导致的孔径逐渐变大、主轴跳动导致孔形不圆、材料弹性让刀导致的孔径偏小等。控制孔径公差，需要从刀具管理、设备精度和工艺参数几个方面同时入手。

孔壁粗糙

微孔的孔壁粗糙度直接影响流量、雾化或过滤性能。孔壁粗糙的原因包括刀具刃口不够锋利、切削参数不匹配、冷却润滑不充分等。对粗糙度要求高的微孔，可能需要采用铰削或磨削等后续工艺。

设计优化建议：让微孔更“好加工”

研发工程师在设计包含微孔的产品时，如果能提前考虑加工端的约束，往往能显著降低制造难度和成本，也能减少打样失败的次数。

控制深径比是微孔设计中最重要的一条原则。深径比超过10:1的微孔，加工难度和断钻风险会显著上升。如果功能允许，尽量把孔深控制在直径的5倍以内。

避免过小的孔径也很关键。不是所有的微孔都一定要做到0.1mm以下，设计时应根据实际功能需求选择孔径，给加工留出合理的余量。孔径每增大0.05mm，加工难度和成本都会有明显下降。

考虑孔口结构设计。在孔口增加倒角或沉孔，可以有效减少毛刺对后续装配的影响，也为去毛刺工艺留出了操作空间。对于密封要求较高的场景，合理的孔口设计还能改善密封效果。

合理标注公差。微孔的孔径公差和位置度公差应根据装配和功能需求来标注，不必追求不必要的严苛公差。过严的公差会显著提高加工和检测成本，同时增加打样失败的可能。

预留检测窗口。如果微孔的性能直接影响产品功能，可以考虑在设计上预留检测用结构，比如在零件的非功能区域设置一个同孔径的参考孔，用于破坏性检测或流量校准。

[

关于微孔CNC加工，研发人员常问的几个问题

Q1：微孔CNC加工最小能做到多少毫米孔径？

常规条件下，0.1mm到0.15mm是CNC加工中相对可行的微孔下限。低于0.1mm的孔径，虽然部分专用设备可以尝试，但合格率、稳定性和成本都面临较大挑战，需要和厂家充分确认工艺能力后再决策。

Q2：微孔加工对设备有什么特殊要求？

核心要求集中在主轴转速和主轴跳动两个方面。微孔加工通常需要主轴转速至少达到8万转以上，主轴跳动控制在0.002mm以内。此外，微量润滑或高压内冷等冷却系统、支撑啄钻排屑的数控系统也是必要条件。

Q3：微孔加工打样怎么报价？

微孔加工的报价通常包含工时费用、刀具损耗、检测费用和良品率风险分摊几个部分。由于微钻单价高、寿命短，微孔加工的单孔成本远高于常规孔。报价前应要求厂家明确说明费用构成，避免后期出现隐形费用。

Q4：如何检测微孔加工的质量？

常用的检测手段包括二次元影像测量（测量孔口直径和位置度）、工具显微镜（观察孔口毛刺）、塞规检测（批量快速判定）、气流检测或流量测试（验证功能性能）以及电子显微镜（观察孔壁微观质量）。打样时要求厂家提供检测报告，批量阶段则要确认厂家的抽检方案。

Q5：微孔加工有哪些常见缺陷及防止方法？

常见缺陷包括断钻、孔口毛刺、孔径超差和孔壁粗糙。防止方法包括优化加工参数、采用啄钻排屑策略、选用合适的刀具和涂层、有效的冷却润滑，以及设计端合理控制深径比和孔径。打样阶段应通过首件检测确认工艺稳定性，再进入批量生产。

写在最后：微孔加工的关键在于靠谱的工艺验证

回到开头那个医疗器械的案例。那个项目最后找到了伟迈特cnc加工，我们在评估图纸后给出的建议是把孔径从0.3mm略微调整到0.35mm，同时改进了孔口的倒角设计，配合微量润滑和啄钻工艺，打样一次通过。后续的小批量试产，孔径的批次一致性也控制在客户可接受的范围内。

这个案例想说明的并不是孔径越小越好，而是微孔加工的成败往往取决于设计与工艺的配合程度。研发工程师需要了解微孔加工的技术边界，知道哪些参数是决定成败的关键，哪些设计可以优化来降低加工风险。

当你要找一家微孔CNC加工厂家时，不妨带着本文提到的几个问题去沟通：主轴转速多少、有没有微孔专用的设备和刀具、用什么检测手段、能否提供DFM意见、批量一致性怎么控制。这些问题能筛掉那些“嘴上说能做”的厂家，也能让你把有限的精力放在真正具备微孔加工能力的供应商身上。

微孔加工没有捷径，靠谱的工艺验证比任何口头承诺都更有说服力。打样阶段多花一点时间做DFM沟通、明确验收标准、测试工艺稳定性，能帮你省下后续批量阶段的大量麻烦。
