外壳加工图纸错误修改案例：DFM审核拦截3类尺寸风险

图纸上一个小圆角没标，深腔底部就可能留下一道接刀痕；拔模斜度漏了，薄壁区域铣完直接让刀，装配时密封圈压不住。这类问题在CNC外壳加工里太常见了，而且很多时候问题不在机床，不在刀具，就出在图纸本身。

不少结构工程师把三维模型发过来，觉得图纸完整、公差清楚，直接加工就行。但实际拿到工艺评审环节，几乎每张外壳图纸都能挑出几处影响加工可行性的地方。有的壁厚过渡太突然，有的深腔深径比超过设备能力，有的基准定义互相矛盾。这些错误如果没在加工前被识别，结果就是打样返工、交期拖延，最后责任还说不清。

这篇文章用伟迈特cnc加工（以下简称“伟迈特”）处理过的一个真实案例，把外壳加工图纸里容易出错的几类问题拆开讲清楚，也说说CNC厂家在图纸审核、装夹方案、变形控制和首件验证上应该做到什么程度，方便结构工程师在发图询价时心里有底。

一张外发打样的外壳图纸，卡在了深腔和止口上

青岛一家做智能穿戴设备的成长型硬件企业，产品已经进入装配验证阶段，外壳结构复杂，包含薄壁深腔区域和装配止口。结构工程师把图纸发到伟迈特，希望快速打样确认装配效果，同时评估后续小批量生产的稳定性。

图纸重点版看下来，问题不少。原始图纸没有标注拔模斜度，深腔区域和底部之间也没有壁厚过渡圆角。这意味着铣削深腔时，刀具侧刃要承受不均匀的切削力，薄壁区域容易产生瞬时让刀振动，底部接刀痕会很明显。更大的隐患在装配止口位置——止口处壁厚变化大，铣削完成后残余应力释放，止口容易变形0.05到0.1mm。这个量级对于密封圈配合来说，直接导致密封失效。

如果把这份图纸直接上机加工，结果大概率是：深腔表面质量不达标，止口平面度超差，首件报废，然后回过头来改图纸、改工艺，再重新打样。一来一回，两周时间就没了。

伟迈特没有直接按图加工，而是先把图纸过了一遍DFM工艺评审。

外壳加工图纸错误，为什么不能靠“现场补救”

很多结构工程师会把图纸问题寄希望于CNC厂家“加工时注意一下”，比如深腔让刀就降低进给，接刀痕明显就多走几刀精光。这种思路在小尺寸、结构简单的零件上偶尔行得通，但对外壳类零件，尤其是薄壁深腔结构，现场补救的窗口非常窄。

原因在于，外壳加工图纸错误往往不是单一尺寸标错，而是多个设计特征叠加后形成的工艺缺陷。壁厚过渡突变、缺少拔模斜度、深腔深径比过大，这三者同时出现时，切削力、残余应力、装夹刚性是互相影响的。靠操作工现场调参数，只能局部缓解表面质量，解决不了应力释放导致的止口变形。

[

所以更有效的做法，是CNC厂家在报价和打样之前就介入图纸审核，把可制造性问题前置识别出来，给出修改建议。这个环节在伟迈特内部叫DFM工艺预审，属于打样流程的重点步，不额外收费，但能避免后面大部分返工。

回到青岛这个案例。伟迈特工艺团队对着3D模型和2D图纸做了逐项核对，最终识别出3处结构干涉风险：

• 深腔底部圆角缺失，刀具半径与理论清根要求不匹配，强行加工会导致底部过切或接刀痕残留。
• 止口区域壁厚过渡过陡，粗加工后残余应力集中，精加工完成后止口平面度无法稳定控制在0.05mm以内。
• 薄壁区域未预留工艺筋，铣削过程中局部刚性不足，让刀风险高，壁厚尺寸难以保证。

这三处问题，如果只靠现场调整切削参数，解决不了第二和第三条。必须从装夹方案和工艺顺序层面重新设计。

五轴一次装夹加真空吸盘，把变形控制在±0.03mm

针对图纸暴露出的问题，伟迈特给出的解决方案分三步走。

重点步是调整装夹方案。原方案的装夹压点正好落在薄壁区域附近的工艺孔位置上，压紧后薄壁部位已经产生微观变形，加工完松开夹具，变形回弹，尺寸自然超差。伟迈特改用真空吸盘加辅助支撑的组合装夹，让薄壁区域在加工全程保持自由状态，不承受额外夹紧力，从源头减少装夹变形。

第二步是重新安排加工顺序，把粗加工和精加工分开，中间留出应力释放周期。粗加工阶段快速去除大部分余量，让残余应力先释放一部分；精加工之前重新复测基准，确认变形已经收敛，再走精加工到位。这样处理之后，止口位置的应力释放变形被明显抑制。

第三步是关键止口面采用五轴一次装夹成型。伟迈特工厂里五轴设备数量占比高，这类需要多面加工、且面与面之间有严格位置关系的外壳，五轴一次装夹能避免多次装夹带来的重复定位误差。止口面、密封槽、安装面在同一次装夹下加工出来，位置关系比三轴分序加工稳定得多。

对接刀痕区域，工艺上增加了半精光刀程序，并在在线检测环节加密了测量频次。深腔底部不再依赖单一路径一次成型，而是通过半精加工预留余量、精加工光刀到位的方式，把接刀痕控制在可接受的范围内。

结果数据能说明问题：

• 首件装配验证一次通过，没有再返工。
• 止口平面度从最初的0.08mm改善到0.02mm。
• 深腔壁厚公差稳定控制在±0.03mm。
• 从图纸修正到小批量交付，周期控制在4周内。

这里需要说明的是，壁厚公差±0.03mm、平面度0.02mm这类数值，是在这个具体图纸结构和材料状态下达到的。不同外壳的壁厚、深腔深度、材料状态不一样，能达到的精度会有差异，具体还是要按图纸确认。但方向是一致的：通过装夹方案和工艺顺序的调整，把图纸缺陷可能引发的变形问题在加工前消化掉。

外壳图纸审核，CNC厂家应该帮你检查这五类错误

经历过青岛这个案例之后，伟迈特把外壳类图纸的DFM审核项整理成了固定清单。结构工程师在发图询价时，可以对照这份清单自己先过一遍，也可以直接要求CNC厂家在报价阶段就给出DFM反馈。

[

重点类，拔模斜度和壁厚过渡。薄壁深腔外壳如果缺少拔模斜度，深腔区域铣削时刀具侧刃受力不均，容易让刀；壁厚过渡突变则会引起残余应力集中，精加工后变形。图纸上这两项如果缺失，加工风险会明显上升。

第二类，封闭尺寸链和基准冲突。同一特征多处标注不一致、封闭尺寸链矛盾、基准A/B/C定义不统一，这类图纸错误会导致加工基准和检测基准对不上，批量生产时尺寸漂移很难追溯。正确的做法是明确以功能性基准为准，加工和检测用同一套基准。

第三类，未注公差和关键配合面标注缺失。密封面、装配止口、配合面这些关键位置如果漏标公差，加工厂只能按默认等级执行，最后装配出问题责任说不清。厂家应该在评审阶段主动列出这些缺失项，建议补标或明确公差等级。

第四类，材料与后处理匹配性。铝合金阳极氧化膜厚约10-25μm，化学镀镍膜厚约5-20μm，后处理会消耗壁厚或改变最终尺寸。图纸如果没预留表处余量，成品尺寸会偏小。另外，图纸指定材料与壁厚、螺纹深度、表面处理要求是否匹配，也需要交叉核对。

第五类，剖视图和局部视图缺失。内部槽、台阶、螺纹深度这些特征如果2D图纸定义不全，加工时容易按错误理解执行。厂家应该要求提供完整3D模型，以3D为权威依据，补全2D图纸缺失的特征定义，并输出差异清单给客户确认。

图纸修改后，怎么确认厂家真的改对了

图纸上的错误被识别并修正，这只是重点步。真正重要的是，修改后的图纸能不能在首件和批量阶段稳定落地。这里有一个完整的验证链条，结构工程师可以据此判断CNC厂家是否可靠。

FA首件全尺寸验证是基础。图纸修改后，厂家需要单独出一次FA首件报告，报告里要明确标注修改项尺寸的实测值，并附上与修改前版本的对比差异。如果厂家只给一张笼统的检测报告，不体现修改点对应的实测数据，这个验证就是不充分的。

过程SPC和CPK数据是稳定性证明。修改涉及的关键尺寸，需要在批量加工中做SPC监控，CPK≥1.33是行业里常用的工艺稳定标准。伟迈特在批量阶段会为关键尺寸建立SPC监控点，定期输出CPK数据，证明修改方案在小批量到量产阶段尺寸波动可控。

版本变更文件要可追溯。图纸修改后，工艺卡、CNC程序、检验单必须同步更新到最新版本，旧版记录保留备查。伟迈特工厂用ERP和MES双系统管理，材料批次和加工过程都能追溯，新版图纸下发后，旧版在制品会被锁定，防止混料混批。

[

修改后涉及的新增特征，还要确认后续工序衔接。比如新增孔、槽或深腔特征，可能带来新的毛刺风险，需要同步更新去毛刺工艺方案。伟迈特对新增交叉孔、内槽这类特征，会明确去毛刺方式和检验标准，清洗后做目检或显微确认，帮助保障没有残留毛刺。

最关键的一步是装配验证。外壳图纸修改如果涉及止口、卡扣、密封槽、螺丝孔位这些装配配合面，首件阶段必须做实际装配验证。伟迈特会建议客户提供关键配合件，在首件阶段试装配，输出配合间隙或过盈的实测数据，确认修改不会影响整机装配。

外壳图纸容易错的地方，和CNC厂家应该怎么应对

把青岛这个案例里遇到的问题，结合伟迈特日常处理外壳图纸时的高频错误点，整理成一个对照表。结构工程师可以拿这个表快速评估一家CNC厂家在图纸审核方面是否靠谱。

这张表背后是一个判断逻辑：外壳加工图纸错误能不能被提前发现，取决于CNC厂家有没有把DFM评审当回事。只看图报价、不反馈设计问题的厂家，多半会在打样阶段把问题暴露出来，然后以返工和延期收场。而愿意在报价前做图纸预审、主动指出风险点的厂家，打样一次通过的概率要高得多。

伟迈特为什么能把外壳图纸错误挡在加工之前

伟迈特做外壳类零件加工有比较长的积累，公司2011年成立，总部在深圳宝安，是国家高新技术企业。工厂总面积14000㎡，光明主厂负责研发和高精度加工，中山分厂做批量，东莞基地做表面处理，三个基地分工明确。

设备和产能方面，伟迈特拥有180台CNC设备，以FANUC系统为主，其中五轴设备25台，占比约14%。这个密度在外壳加工领域不算低。五轴设备多的好处是，复杂曲面外壳可以一次装夹完成多面加工，减少重复定位误差，对控制薄壁深腔变形有直接帮助。

认证和品质体系上，伟迈特通过了IATF 16949:2016、ISO 9001:2015、ISO 14001:2015认证，能出具CPK、PPAP、FMEA、SPC全套品质文件。这意味着图纸修改后做首件验证和数据追溯，有完整的体系支撑，不是靠某个老师傅的经验在撑。

团队熟悉的外壳类产品覆盖了智能穿戴设备外壳、机器人关节壳体、光电吊舱结构件、医疗设备外壳、汽车电子控制盒、5G通讯模块壳体、半导体设备腔体、VR/MR头显外壳这些方向。材料方面，铝合金6061/6063、不锈钢304/316、钛合金TC4、镁合金AZ31B、工程塑料POM/PC都有加工经验，能按图纸要求匹配材质和牌号。

回到图纸审核这件事上。伟迈特在DFM阶段能做的不只是指出问题，还会给出具体的修改建议和补偿方案。比如薄壁区域最小壁厚能控制在0.8mm-1.5mm范围，但深径比超过3:1的结构，会明确告诉客户哪些尺寸难以稳定保证，建议怎么改。这种反馈方式，让结构工程师在打样前就能对结果有合理预期，而不是等首件报废了再回头改图。

[

发图给CNC厂家之前，结构工程师可以先做这几件事

外壳图纸外发加工，责任边界其实可以提前划清楚。结构工程师在发图之前，自己先做一轮自查，配合CNC厂家的DFM审核，能把大部分返工风险挡在门外。

重点，检查深腔区域。确认拔模斜度有没有标，壁厚过渡有没有圆角，深径比是否在常规加工能力范围内。这三项是深腔外壳出问题的高发区，图纸上缺了哪一项，都要在发图前想清楚。

第二，核对关键配合面公差。装配止口、密封槽、卡扣位、螺丝孔位，这些位置的公差必须明确标注。没标公差，后续装配出问题就只能扯皮。不确定标多少，可以咨询CNC厂家给出建议值。

第三，确认表处余量。外壳要做阳极氧化或喷砂的，壁厚尺寸要预留表处余量。阳极氧化膜厚约10-25μm，化学镀镍膜厚约5-20μm，设计时没考虑这一点，成品尺寸偏小是必然的。

第四，把3D模型和2D图纸一起发。2D图纸缺剖视图或局部视图时，完整的3D模型能帮助CNC厂家补全特征定义，减少误读。伟迈特在收到图纸后，会比对3D与2D的一致性，有差异会输出书面报告让客户确认。

第五，主动要求DFM反馈。询价时直接问厂家：图纸有没有可制造性问题？哪些地方建议修改？如果对方只回一个报价，不做任何工艺反馈，这个厂家的图纸预审能力就要打个问号。

外壳加工图纸错误，靠的是什么闭环

外壳加工图纸错误这个问题，不是改一次图就能彻底解决的。图纸修改之后，从首件验证到批量生产的全过程，都需要有对应的控制手段，才算真正闭环。

伟迈特在青岛这个案例里，走完了完整闭环：DFM工艺预审识别3处风险点，调整装夹方案和加工顺序，首件装配验证一次通过，SPC数据证明批量稳定，版本变更文件可追溯，配套件试装配确认配合有效。整个周期4周，从图纸修正到小批量交付一步到位。

[

这个闭环里，最容易被忽略的是图纸修改后的版本文档管理。很多外壳项目的问题不是出在加工端，而是出在图纸版本混乱上。新版图纸下来了，旧版还在车间流转，生产出来的零件批量报废。伟迈特用MES系统锁旧版在制品、同步更新工艺和检验文件的做法，能有效规避这类低级错误。

外壳图纸的修改，也不只是尺寸和公差的事。新增孔位可能带来毛刺风险，深腔特征可能需要重新评估去毛刺方式，装配配合面的修改必须做实际装配验证。这些后续环节如果跟进不到位，图纸改对了，零件照样可能出问题。

所以，判断一家CNC厂家对外壳图纸问题的处理能力，看的不是它能不能加工，而是它有没有一套从图纸审核到批量交付的完整方法。图纸错误能提前发现、修改建议能落地、首件数据能追溯、批量稳定有SPC证明，这四项占齐了，外壳打样和批量交付的风险就控制住了。

常见问题解答

问：外壳图纸发过去，多久能收到DFM反馈？

一般报价阶段同步给出，1-3个工作日内能收到书面反馈。如果图纸问题复杂，涉及深腔结构或薄壁变形评估，可能需要结合试切验证，时间会稍长，但会先给出初步判断。

问：图纸上没标公差，厂家怎么处理？

按ISO 2768-mK中等级执行是行业常用的默认做法，但涉及配合面、密封面、安装面这些关键位置，会主动列出来建议补标。没标公差的尺寸，默认等级加工，后续装配出问题责任容易说不清，所以关键面还是建议明确标注。

问：首件检测报告，重点看哪些数据？

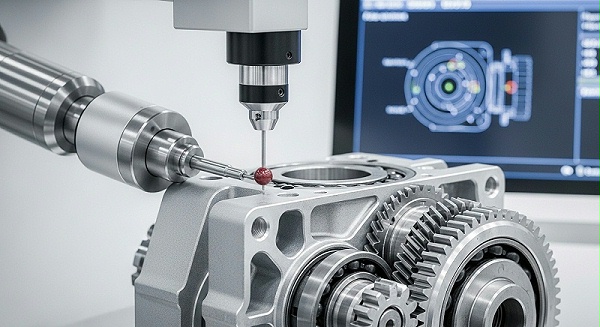

优先看修改点对应的实测值，以及薄壁深腔区域的变形敏感尺寸。报告里应该包含三坐标全尺寸检测数据，特别是止口平面度、壁厚、轮廓度这些位置。修改项尺寸的实测值和修改前版本的对比，比一个笼统的“合格”结论更有参考价值。

问：薄壁外壳变形，彻底解决不了怎么办？

设计上可以预变形补偿，工艺上可以做应力释放和对称去料，装夹上用真空吸盘减少夹紧变形。但壁厚过薄、深径比过大的结构，物理极限确实存在，厂家应该明确告知哪些尺寸难以稳定保证，而不是硬着头皮加工。建议在DFM阶段就确认壁厚和深腔结构的可行性边界。

问：图纸修改后，怎么防止车间还用旧版加工？

需要厂家有文件版本管理制度。伟迈特的处理方式是，收到新版图纸后，工艺、编程、检验三端同步更新，旧版文件做废归档，MES系统锁定旧版对应的在制品，防止混料。结构工程师这边可以要求厂家提供书面的变更记录表，列明变更内容、日期、涉及批次和旧版处理方式。

外壳加工图纸上的小疏漏，放到CNC加工环节就是返工和延期。把图纸审核前置到打样之前，让CNC厂家在DFM阶段就把问题指出来，比事后补救省事得多。发图询价时，不妨多问一句：“图纸有什么问题，你们先看看。”
