如何实现小批量定制420不锈钢CNC加工光学仪器转轴？

同轴度0.03mm导致装配卡死？90%光学转轴问题出在420不锈钢加工硬化、高切削热、高刀具磨损特性，但许多CNC工厂只用一种刀具走到底。

光学仪器研发工程师或小批量采购负责人，你们是否正在寻找一家能快速打样、精度稳定且预算可控的CNC加工厂？当首批50个转轴要求同轴度≤0.015mm、表面Ra0.8μm，而交期仅有3周时，如何筛选出靠谱的合作伙伴？本文将从420不锈钢的加工难点出发，结合伟迈特cnc加工在实际案例中的技术方案与生产管控，逐一拆解小批量定制光学转轴的全流程要点，助你高效决策、降低试错成本。

---

420不锈钢加工痛点：光学转轴为何易报废？

420不锈钢属于马氏体不锈钢，硬度较高且耐磨，这让它在光学转轴领域有广泛应用。然而，它的“三高”特性——加工硬化严重、切削温度高、刀具磨损快——成为精密加工的拦路虎。

当CNC铣削420不锈钢转轴时，刀刃与工件接触区瞬间温度可达800℃以上，材料会发生明显加工硬化，硬度从初始的HRC 20-30迅速升至HRC 40-50。如果刀具材质或切削参数选择不当，就会出现三种典型缺陷：

• 表面粗糙度超差：Ra值从目标0.8μm飙升至1.6μm以上，直接导致光学组件装配后摩擦力增大，影响旋转灵敏度。
• 同轴度偏移：因切削力不均或刀具让刀，转轴两端同轴度从图纸要求的0.015mm跑偏至0.03mm，装配时出现卡死或晃动。
• 毛刺与拉毛：加工硬化产生的碎屑黏附在已加工表面，形成细微划痕或毛刺，在精密光学装配中属于不可接受的缺陷。

一位光学仪器研发工程师曾在沟通中告诉我，他们在另一家工厂试了3次打样，每次都因为同轴度不达标报废，前后耽误了2周时间，而研发周期只剩20天。这正是小批量定制最怕遇到的情况——项目卡在样品阶段，进度和预算双双失控。

面对这些痛点，仅有通用设备远远不够。专业厂家需要具备针对420不锈钢特性的工艺数据库、刀具匹配方案以及严格的品质闭环。接下来，我们从设备能力、技术认证、产能匹配、品控体系四个维度，逐一拆解如何筛选可靠的CNC加工厂家。

---

多轴联动设备与CAM编程：攻克同轴度与粗糙度的核心能力

光学仪器转轴的典型结构包含台阶轴、螺纹段、键槽或径向孔，且长径比通常较大。要稳定实现同轴度≤0.01mm、表面Ra0.8μm，必须具备多轴联动加工中心和专业CAM编程能力。

五轴联动 vs 四轴 vs 三轴：怎么选？

• 三轴加工中心适合简单台阶轴，但需要多次装夹，累计误差难以控制，同轴度通常只能做到±0.02mm以上。
• 四轴加工中心增加了旋转轴（A或B轴），一次装夹可加工多个面，同轴度可控制在±0.01mm左右。
• 五轴联动加工中心通过刀轴矢量控制，能一次性完成复杂曲面、斜孔、螺纹等特征，即使长径比达到10:1的细长转轴，也能借助“摆线铣削”和“插补补偿”将同轴度稳定在±0.005mm以内。

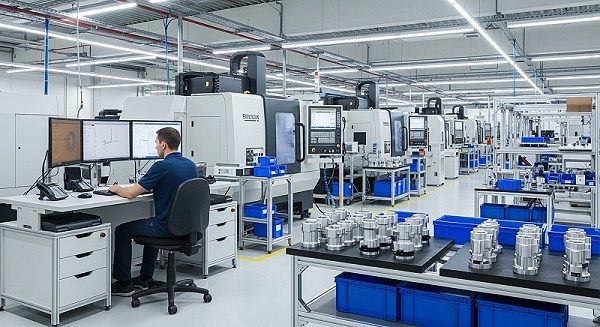

以伟迈特cnc加工为例，厂内配备180余台FANUC数控设备，其中五轴DMG MORI 15台、四轴35台、龙门5台。针对420不锈钢光学转轴，我们的工程团队会优先选用五轴设备，利用其高刚性床身和热稳定主轴，配合我们12年积累的420不锈钢切削参数库，大幅减少让刀和振纹。

CAM编程能力：没有好程序，设备再强也枉然

有了好设备，还需要专业的CAM团队把3D模型转化为精准的刀路。光学转轴的螺纹通常是细牙螺纹（如M6×0.5），如果刀路规划不当，螺纹中径公差很容易超差。专业CAM团队可以做到：

• 刀具路径优化：采用“先粗后精、逐层递减”策略，粗加工留量0.3mm，半精加工留量0.05mm，精加工一次性达到尺寸。
• 切削参数微调：针对420不锈钢，推荐线速度60-80m/min，每齿进给0.02-0.06mm，并采用顺铣以减少加工硬化。
• 刀具选择科学：使用纳米涂层硬质合金刀，如山高或瓦尔特品牌，涂层能隔离切削热，提升刀具寿命40%以上。

正是因为有这些技术沉淀，我们能够在小批量试产阶段（1-10件）实现3-5天的标准打样周期，若客户急需，还可以提供24-48小时的加急响应。打样成功后，打样费可直接抵扣后续批量订单的货款，降低客户的试错成本。

[

---

小批量定制与交期管控：如何避开“大厂不接，小厂做不好”的困境？

光学仪器研发阶段，50-200件的转轴小批量订单非常常见。但很多大型CNC工厂优先接大批量订单，小批量要么排期靠后（交期被拖至15-20天），要么报价高昂。而小型作坊又缺乏精密检测设备，难以保证同轴度与表面质量。

伟迈特的小批量专线与快速响应机制

针对这一问题，伟迈特cnc加工专门预留了5条小批量专线，配备独立的刀具库和快速换模系统，保证小订单不被打扰。

• 最小订单量：我们承接1件起订的试产件，也接受单批次500件的稳定量产。对于研发阶段的50个转轴，完全在专线的服务范围之内。
• 交期透明：标准小批量交期为10-15天。若客户启动加急流程，可将样品交期压缩至5-7天，大货订单则在20-30天内完成交付。我们的准时交付率长期维持在97%以上。
• 产能规模：厂房面积2万平方米，设备总数180+台，年产能达720万件。即便同时处理多个小批量订单，设备利用率也控制在80%以内，留足缓冲产能应对急单。

一站式服务：省去多个供应商对接的麻烦

光学转轴往往不只是单纯的CNC铣削和车削，还需要配合表面处理和装配。如果CNC、电镀、组装分给三家工厂，周期叠加至少多出5-7天，而且责任界定不清。

伟迈特提供的是一站式CNC+表面处理+组装的交钥匙方案。

• 表面处理：可根据光学转轴的应用场景提供阳极氧化、PVD镀膜、钝化或电镀。膜厚可控制在5-100μm，色差ΔE≤1.5，满足外观与耐腐蚀双重需求。
• 装配检验：将转轴与轴承、光学镜筒进行预装配，检测旋转力矩是否均匀，轴向窜动量是否在0.02mm以内，确认合格后包装出货。

这种模式尤其适合预算有限的初创公司或实验室：只需提供一张3D图和一张2D图纸，我们就能完成从工艺评估、打样、表面处理到成品交付的全流程，帮助客户将精力集中在核心光学设计上。

---

12步质量管控体系：从来料到出货的精准守护

对于光学仪器转轴而言，一个批次中出现1件同轴度超差的零件，就可能导致整套设备返工10小时以上。因此，质量控制必须是“全流程、可追溯”的闭环系统。

全流程管控流程

伟迈特cnc加工建立了12步品质管控流程，包括但不限于：

1. 来料检验：对420不锈钢棒材、圆钢进行化学成分和硬度复检，确认材质符合标准，避免因材料波动导致加工效果不稳定。
2. 首件确认：每批次的首件零件必须通过三坐标和影像仪全面检测，合格后方可批量加工。
3. 制程巡检：每2小时抽检一次，重点监控同轴度、外径尺寸和表面粗糙度。一旦发现参数偏移，立即停机调整。
4. 成品全检：使用气动量仪或粗糙度仪对每个转轴的Ra值和关键尺寸进行100%检测，不合格品单独隔离并分析原因。
5. 出货检验：随机抽取10%的成品再次复测，出具包含所有检测数据的出货报告。

检测设备矩阵：用硬数据说话

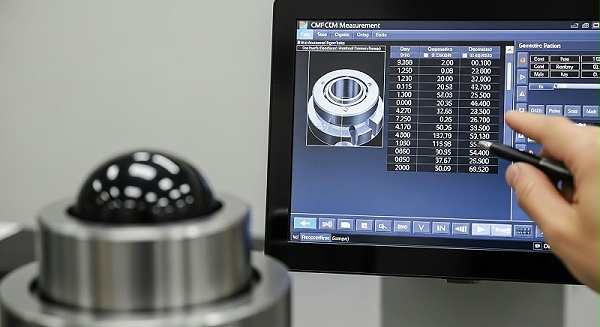

为了做到0.01mm级的精度控制，常规的卡尺和千分尺是不够的。伟迈特配备了三坐标测量仪（ZEISS 3台）、光学影像仪5台、粗糙度仪以及气动量仪。以转轴同轴度检测为例，我们的操作流程是：

• 将转轴装夹在V型块上，使用三坐标测量仪每隔90°取一个截面，共取4个截面。
• 软件自动计算轴线偏差，出具包含CPK数值的检测报告。日常公差控制在±0.01mm，CPK≥1.33；对于光学镜筒等核心零件，我们能做到CPK≥1.45。

质量追溯系统：每个零件都有“身份证”

当批量生产时，如果客户反馈某批次的产品有问题，我们的ERP系统可以精准定位到：

• 该批次所使用的材料炉号、供应商、入厂检验报告；
• 加工设备编号、操作员、刀具更换记录；
• 每一道检验的记录和检测员签名；
• 表面处理的工艺参数和验收结果。

一次交验合格率99.8%，连续36个月保持0批量退货——这份成绩单的背后，是20人工程师团队与18人品控团队、以及12年420不锈钢加工经验的共同沉淀。

[

---

工艺认证与材料经验：为什么IATF 16949是加分项？

小批量定制虽然不如大批量量产那样严格，但光学仪器行业对认证体系依然有较高要求。IATF 16949:2016（汽车行业质量管理体系）被视作“高端制造业的入场券”，因为它强制要求FMEA、控制计划、SPC、MSA等工具的全面落地。

认证体系对光学转轴客户的实际价值

• FMEA（失效模式与影响分析）：在订单启动前，工程师团队会针对420不锈钢转轴的潜在失效模式——如螺纹退刀槽应力集中、表面拉毛、同轴度超差——编制FMEA文件，提前制定预防措施。
• 控制计划：细化每个工序的工艺参数、检测频率、责任人，保证90%的缺陷在工序内就能被识别，而不必等到成品终检。
• SPC（统计过程控制）：在批量生产时实时记录尺寸数据，生成均值极差图，一旦控制线出现“七点同侧”趋势，立刻发出预警。

伟迈特持有IATF 16949:2016、ISO 9001:2015、ISO 14001三项认证，同时也是高新技术企业。这些认证不是挂在墙上的奖状，而是贯穿在日常生产中的管理工具，直接保障每一批次产品的稳定性与一致性。

12年420不锈钢加工经验：材料特性的深刻理解

光学转轴常用的不锈钢不止420，还有303、304、316L、17-4PH等。但420的特性很独特：它可以通过热处理获得更高硬度，但加工时对刀具的冲击也非常大。

凭借12年不锈钢加工经验，伟迈特的工艺团队掌握了一套成熟的应对方法：

• 刀具寿命优化：采用CVD或PVD涂层硬质合金刀，配合微量润滑（MQL）技术，将单把刀具的切削寿命从30分钟提升至50分钟，减少换刀频次，从而降低因换刀带来的尺寸波动。
• 毛刺控制：在精加工末段增加一道去毛刺工序，使用陶瓷CBN刀片进行微钝化处理，使螺纹和台阶根部无毛刺，表面Ra≤0.8μm。
• 清洁度管理：420不锈钢切削后表面容易残留微小铁屑，我们使用超声波清洗+压缩空气吹干，并通过100倍显微镜抽检，保证零件无金属屑残留。

这些细节处理，决定了小批量打样的成功率和后续量产的稳定性。

---

打样与试制：零风险验证的完整路径

对于光学仪器研发团队来说，小批量打样是验证设计可制造性的关键环节。然而，频繁的多次打样既消耗预算，也浪费开发周期。

标准打样流程：3天出样，5天交付

在伟迈特，小批量打样遵循清晰的步骤：

1. 工艺评估与DFM报告（）：收到客户的3D模型和2D图纸后，工程师在12小时内完成可制造性分析，标注出有风险的尺寸和特征，并提供建议的装夹方案、刀具清单以及预期精度。这份DFM报告完全，帮助客户在正式打样前做最后一轮设计优化。
2. CAM编程与仿真：工程师使用专业CAM软件编写刀路，并在虚拟环境中模拟加工全过程，提前规避干涉和过切风险。
3. 设备调试与首件加工：根据DFM建议，选择合适的设备（通常为五轴或四轴），安装专用夹具，进行首件试切。
4. 全尺寸检测：首件加工完成后，立即使用三坐标和影像仪进行全面检测，出具检测报告。若尺寸超差，工程师现场调整切削参数或补正刀路，直到合格为止。
5. 样品交付：标准打样周期3-5天，加急可压缩至24-48小时。样品随附检测报告和加工参数卡片。

打样费可抵货款：降低客户的试错成本

小批量定制中，许多客户担心“打样费打了水漂”。为此，伟迈特推出打样费可抵货款政策：当打样成功、客户确认量产时，打样阶段产生的费用可直接抵扣首批订单的货款。

这意味着客户在打样阶段投入的资金不会成为沉没成本，而是转化为正式采购的一部分。对于预算有限的研发团队，这无疑是降低试错风险的有效方式。

[

---

价格与报价透明：小批量定制如何不吃“暗亏”？

小批量定制一个常见的困境是：报价时看着合理，但结算时多了很多“隐藏费用”——比如刀具费、编程费、打样费、加急费等。如何报价透明、预算可控？

伟迈特的透明报价模式

伟迈特cnc加工在初次报价时，会提供详细的报价清单，涵盖以下项目：

• 材料费：根据客户指定牌号（如420不锈钢）和毛坯尺寸，按实时市场价计算。
• 加工费：按机床类型（三轴/四轴/五轴）、加工工时、刀具损耗综合计算。
• 表面处理费：根据所选表面处理方式（阳极氧化/PVD/钝化）的面积和工艺难度定价。
• 检测费：常规尺寸检测，若客户要求出具全尺寸检测报告或CPK分析，额外收取少量费用（通常不超过总价3%）。
• 包装与物流费：标准包装，特殊防护包装（如真空包装、隔板分隔）按实际成本收取。

节约成本的策略

对于小批量客户，可以尝试以下方式来优化成本：

• 合并同等材质零件：如果多个光学部件都使用420不锈钢，可以考虑拼单加工，共享材料和刀具成本。
• 简化公差区间：若非精配合面，可将公差从±0.01mm放宽至±0.02mm，加工工时和刀具磨损会显著降低。
• 签订年度框架协议：对于长期合作的研发项目，签订年采购额≥50万的框架协议，可享受固定折扣和优先排产权益。

伟迈特为每位客户配备专属项目经理，在报价阶段就与客户沟通预算边界，最终单价不超过预期20%，避免后期增项导致预算超支。

---

如何评估CNC加工厂家的综合实力？一个实用检查清单

在最终选择CNC加工厂家之前，工程师和采购负责人可以借助下表进行快速、系统的评估。将候选厂家的信息填入表中，能够直观对比各自的综合实力。

将表格中的每一项与候选工厂确认后，再结合自身项目的预算和交期要求，就能筛选出匹配度较高的合作伙伴。

---

如何用DFM报告开启合作？一个25分钟的价值环节

如果你现在正面临光学转轴设计的可制造性疑虑，或希望提前评估成本与交期，最简单的方式就是直接提交图纸，获取一份的DFM报告。

伟迈特cnc加工的工程师团队会在收到图纸后25分钟内完成初步分析，给出包括以下内容的DFM报告：

• 关键尺寸的可制造性评估：对于同轴度≤0.015mm、螺纹中径公差等关键特征，提出是否有必要更改设计以降低加工难度的建议。
• 推荐的加工工艺：建议使用五轴联动还是四轴设备？是否需要专用夹具？以及推荐的切削参数和刀具型号。
• 初步产能与交期估算：针对打样件和小批量订单，分别给出交期区间和报价范围。
• 潜在风险预警：列举可能出现的问题（如薄壁变形、刀具干涉等），以及对应的应对方案。

这份DFM报告完全不收取任何费用，也不产生后期绑定义务。即使最终没有选择伟迈特进行生产，这份报告也能为你提供有价值的工艺基准，帮助你在与其他厂家对接时掌握主动权。

作为在CNC精密加工领域深耕12年的合作伙伴，伟迈特凭借180+台FANUC设备、20人专业工程师团队、12步品质管控体系，累计服务超过800家光学、机器人、无人机、汽车行业客户，保持36个月0批量退货记录。如果你需要小批量定制420不锈钢光学转轴，100%全尺寸检测、CPK≥1.45的品质保障，以及从打样到量产的一站式服务，欢迎发送图纸至我们的工艺邮箱，获取你的专属DFM报告和透明报价。
