协作机器人连接件精加工CNC：180台设备保障装配精度

协作机器人连接件的图纸发到加工厂，多数问题不是设备能不能做，而是工程团队有没有在编程前把装配逻辑、公差分配和检测基准想清楚。关节壳体、减速器法兰、末端执行器这些零件，单看尺寸并不复杂，难的是多面加工的形位公差、薄壁区域的变形控制，以及批量状态下能否复现首件的精度状态。

伟迈特cnc加工在评审这类图纸时，先做的不是报价，而是把装配关系和受力工况摊开，确认哪些尺寸是功能尺寸、哪些可以放宽，再决定工艺路线。这篇文章就从图纸评审、工艺取舍、检测验证和量产边界四个层面，拆解协作机器人连接件精加工的实际判断过程。

图纸公差看着能加工，为什么装配时就暴露跳动超差

协作机器人连接件的核心问题往往不在尺寸本身，而在形位公差与基准选择之间的逻辑矛盾。比如减速器法兰图纸标注了端面跳动0.02mm，但基准却选在毛坯外圆上，加工时一刀车出的端面与内孔，测量跳动合格，装配到电机座后却出现偏摆。

原因是基准没有反映实际装配轴线，加工和检测都在同一套错误逻辑里自洽，问题就被带到了总装环节。

伟迈特cnc加工在DFM评审中遇到这类图纸，会先要求结构工程师提供装配接口的三维模型或配合关系图。判断的逻辑很简单——连接件最终是装在减速器输出端、电机法兰还是末端执行器上，哪个面是轴向定位面，哪组孔是圆周定位孔，这些决定了加工基准应该取在哪里。

没有装配关系的支撑，单看图纸公差做工艺，等于蒙着眼睛排路线。

另一个容易被忽略的问题是材料状态。协作机器人连接件常用6061-T6或7075-T6铝合金，薄壁区域在去除余量后内应力释放，会导致平面度发生变化。如果图纸要求壁厚1.2mm的壳体侧壁平面度0.05mm，却未注明材料去应力状态，加工完放置24小时后尺寸就可能漂移。

[

伟迈特cnc加工的工艺团队在这种图纸上会明确标注需要应力释放工序，并在报价阶段就告知客户这是必要成本，而不是等到首件检测不合格再扯皮。

五轴联动不是万能的，关键在工序集中与基准继承的逻辑

结构工程师常问一个问题：是不是上了五轴机床，多面加工的精度问题就能解决？答案是五轴确实减少了重复装夹次数，但前提是工艺编排要符合基准继承原则。协作机器人的关节连接件往往有多个方向的安装面，有些面之间还有严格的角度要求，比如法兰端面与侧面安装孔轴线成45°角，公差±0.02mm。

这种结构如果拆成三轴多次装夹，每次装夹的定位误差会叠加，最终角度偏差可能超出图纸要求。

伟迈特cnc加工处理这类零件时，会优先按一次装夹的原则设计工艺。利用五轴加工中心的回转工作台，把原本需要三次装夹的工序合并到一次装夹内完成——先加工基准面，再通过工作台旋转完成斜面钻孔和铣削，每个工步之间保持坐标系继承，避免重复找正带来的基准漂移。现场的实际经验是，对于尺寸在200mm以内的连接件，一次装夹完成全部铣削工序，位置度可以稳定控制在±0.015mm以内。

但五轴加工也有边界。当零件结构出现深腔或深孔，刀具悬伸长度超过直径五倍时，刚性下降带来的振刀会直接影响表面质量和尺寸稳定性。伟迈特cnc加工的工程团队在这种工况下会做工艺拆分判断：哪些特征适合五轴一次成型，哪些特征必须转到车削工序或电火花工序完成。例如关节壳体内部直径6mm、深度40mm的冷却通道，直接用铣刀加工风险较高，改用车削或专用深孔钻反而更稳定。

工艺路线的取舍原则是——精度优先于效率，不为了减少装夹次数而牺牲刀具刚性。

回转体连接件的高精度车削，跳动控制要拆成三个层面验证

协作机器人里的回转体连接件，比如电机输出轴连接套、谐波减速器的柔轮连接法兰，这些零件对径向跳动和端面跳动的要求通常控制在0.01mm到0.02mm之间。很多加工厂车削尺寸能保证，但跳动总是忽好忽坏。

伟迈特cnc加工分析这类问题的经验是，跳动超差不能只盯车削参数，要从主轴状态、夹持方式和测量方法三个层面分别排查。

[

主轴状态是最先需要确认的输入条件。同一台车铣复合设备，每天首件加工前用标准检棒验证主轴径向跳动，如果读数超过0.003mm，当天加工的高精度回转件跳动就很难稳定收敛。

伟迈特cnc加工的质量团队对高精度回转件执行每班首件跳动检测，记录数据并跟踪趋势。如果连续三个班次的跳动值都在公差上限附近波动，会触发设备精度复核流程，而不是继续靠调整切削参数硬撑。

夹持方式对薄壁回转件的影响容易被低估。协作机器人连接件为了减重，法兰壁厚常设计到2mm以下，三爪卡盘直接夹持外圆，夹紧力会导致弹性变形。松开卡盘后零件回弹，加工时测得的跳动合格，装到设备上就超差。

伟迈特cnc加工在这类零件上改用端面压紧或专用涨套夹具，把径向夹紧力转化为轴向压紧力，从源头消除夹持变形。某次评审一个壁厚1.8mm的法兰件，客户之前用三爪卡盘加工，径向跳动在0.025mm到0.04mm之间波动，改用端面压紧夹具后跳动稳定在0.012mm以内。

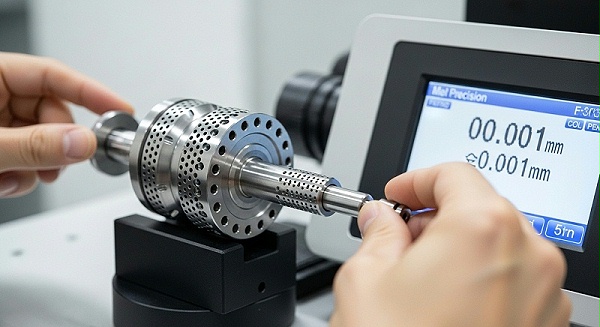

测量方法建立了统一口径才能保证首件和批量的数据可比。使用偏摆仪测量跳动时，支撑点的位置、测量杆的接触力、零件旋转速度都会影响读数。伟迈特cnc加工在首件检测时固定测量方案——同一操作员、同一台偏摆仪、同一测量位置，记录实测值并保留零件标记，后续批量抽检按相同方案复测。

这样出现争议时，可以回溯首件状态和过程数据，判断是加工漂移还是测量误差。

薄壁异形件的低变形加工，刀具路径和切削参数要协同调整

协作机器人的末端执行器连接板、夹爪指等零件，形状不规则且壁厚差异大，有的区域厚达8mm，有的区域薄至1mm。这种异形件加工的主要风险是——厚壁区域和薄壁区域在相同切削参数下，薄壁部分容易让刀或振刀，导致尺寸偏薄和表面振纹。

[

伟迈特cnc加工的工艺团队在处理混合壁厚零件时，会按区域划分刀具路径和切削参数，而不是全零件使用一套参数加工。

粗加工阶段，策略是先把大部分余量均匀去除，让零件接近最终形状但保留0.3mm到0.5mm精加工余量。这里容易出现争议——有些工艺为追求效率，粗加工一刀切掉过多余量，薄壁区域在精加工时已经失去刚性支撑。

伟迈特cnc加工的做法是粗加工在厚壁区域用较大切深，接近薄壁区域前逐步减小切深，让残余应力分步释放。精加工时薄壁区域采用较小径向切宽和较高转速，配合微量润滑，降低切削力和切削热。

刀具路径的切入切出方式也直接影响薄壁变形。沿着薄壁轮廓环绕切削时，刀具对壁面的径向力方向持续变化，容易激励振动。伟迈特cnc加工的编程团队在薄壁区域采用螺旋摆线路径或从两侧向中间对称去除材料的方式，减小单向切削力对壁面的推挤。某次加工一组夹爪指零件，壁厚1.2mm，长度方向有40mm的悬臂结构，重点版程序用常规轮廓铣，精加工后壁厚偏差0.06mm。

调整为对称去料策略后，壁厚偏差收敛到0.02mm以内。

薄壁异形件的检测阶段同样需要谨慎。用三坐标测量机测薄壁件的平面度时，如果测量力设置过大或支撑位置不合理，零件本身会发生弹性变形，测出来的是变形后的状态而不是真实加工状态。

伟迈特cnc加工对薄壁件检测采用低测量力模式，并在零件下方增加辅助支撑，帮助保障测量状态接近自由状态。检测数据出现争议时，工程团队会与客户确认装夹方式是否一致——在相同支撑条件下做对比验证，才能判断是加工问题还是测量口径差异。

样件阶段要确认的四项内容，缺一项都可能影响批量交付

协作机器人连接件在进入批量生产前，样件验证阶段需要确认的内容不只是尺寸合格。伟迈特cnc加工在与结构工程师确认打样方案时，会主动列出四项必要确认内容，避免样件阶段忽略的问题在批量阶段集中爆发。

装配验证是较优先的一环。样件加工完成后，伟迈特cnc加工会建议客户带着样件到装配现场试装，确认与减速器法兰、电机端盖、轴承座的实际配合状态。试装环节发现的问题，往往是图纸标注无法覆盖的——比如倒角偏大导致密封圈压不到底，或者孔口毛刺未去净导致螺栓无法完全落位。

[

这些问题在尺寸报告上看不出来，只有在实际装配中会暴露。

检测基准对账是第二项确认。三坐标检测报告上的数据是基于设备默认基准输出的，如果图纸基准和测量基准不一致，报告上看似超差的位置实际装配合格，报告上合格的位置实际已偏离设计要求。

伟迈特cnc加工提供样件检测报告时，会附带基准建立说明，标出每个关键尺寸的测量基准来源，供客户对照图纸复核。

表面处理状态需要提前锁定。协作机器人连接件外观面常需喷砂加本色阳极氧化，但阳极氧化会掩盖轻微的加工刀纹，也会在尖锐边缘产生堆积效应。伟迈特cnc加工在样件阶段会建议客户确认表面处理后的最终尺寸状态——特别是螺纹孔和配合孔位置，氧化膜厚度可能影响配合精度。

如果客户对装配尺寸要求严格，工程团队会提出预留氧化膜厚度的处理建议，在机加工尺寸上做相应调整。

批量稳定性评估是最后一项。样件阶段用单件或三件制造验证工艺可行性，但不能代表批量生产的状态。伟迈特cnc加工会在样件阶段走完整套批量工艺路线——包括夹具装夹方式、刀具型号和切削参数，记录过程数据供后续批量生产复现。

客户对批量稳定性有疑虑时，可以要求增加小批量试制，比如先生产20件验证CPK值，确认稳定后再铺开全量订单，这样能避免工艺未定型就直接进入大批量造成的损失。

关于装配验证的常见问题

问：连接件样件尺寸检测全合格，但装配时出现干涉，通常是什么原因？

检测报告只能证明零件相对测量基准的尺寸状态，无法覆盖实际配合中的累计误差。协作机器人连接件涉及减速器法兰、电机端盖和轴承座多个配合面，单件合格不代表装配链闭合后不干涉。

[

伟迈特cnc加工在样件交付后建议客户做一次试装验证，实配中发现问题再回到图纸核对基准和公差分配，比直接调整某个单件尺寸更可靠。

问：多面加工的连接件，如何确认图纸基准是否合理？

把装配图打开看零件的实际定位方式——哪个面贴配合面、哪组孔穿螺栓、哪个止口定轴线，这些就是加工应该采用的基准。如果图纸标注的基准与装配定位不符，伟迈特cnc加工会建议客户提供装配接口的三维模型或配合关系示意图，由工程团队重新建立基准方案并输出标注修改建议，确认后按新基准排工艺和出检测报告，验证数据才与装配结果对应。

问：薄壁壳体加工后检测平面度合格，存放几天再测就超差，问题出在哪？

这种延时变形通常指向材料内应力未充分释放。铝合金薄壁件在去除大部分余量后，内部残余应力重新分布，需要一定时间才能趋于稳定。伟迈特cnc加工针对这类零件会增加应力释放工序，并安排粗加工后放置或进行时效处理再精加工。建议客户在图纸上注明材料状态与去应力要求，样件阶段加测存放后的尺寸变化，确认稳定后再放行批量工艺。

问：批量交付时出现少数零件跳动超差，怎么排查是设备还是夹具漂移？

先调出该批次首件记录和过程检测数据，确认超差出现在哪个时间节点。如果集中在某台设备或某个班次，优先排查主轴状态和夹具定位面磨损。伟迈特cnc加工对此有对应流程：每班首件检测跳动并记录趋势，连续三班在公差上限波动即触发设备复核；

夹具每批次交付前检查定位面和夹紧力状态。用记录说话，能快速锁定变量，不需要停机盲调。

问：图纸还没定稿，可以先找加工厂评审工艺吗？
