哪些厂家值得推荐？医疗铝件CNC加工怎么选？

医疗设备研发中，设计师和采购人员常遇到一个难题：图纸功能完善，但CNC加工环节频繁出现“做不了”“变形超差”或“装配干涉”等问题。这些问题的根源在于设计与制造之间缺乏有效衔接。

尤其是高精度医疗铝件，如投影仪的5052铝合金光学引擎外壳，其对加工精度和表面质量的要求远超普通零件。

本文从用户痛点出发，以实际选型逻辑为主线，帮你避开医疗铝件CNC加工中的常见陷阱。我们不追求营销话术，而是聚焦如何筛选出能听懂设计语言且稳定输出合格产品的加工厂。

光学引擎外壳作为精密医疗投影仪的核心结构件，功能是固定镜组、保证光路准直、并承担散热和密封任务。这意味着加工商必须解决材料适配、尺寸稳定性、表面处理与洁净度控制等多项难题。

无论你是首次打样还是批量生产，掌握以下五个选型步骤，都能大幅降低修改次数和返工风险。

[

重点步：精度匹配——你的设计公差，工厂能稳定达到吗？

医疗光学外壳的加工精度要求通常远高于普通结构件。以5052铝合金材质为例，光学腔体的同轴度如果超过0.01mm，会直接导致光路偏移，影响成像质量。这不是靠后续装配能弥补的，必须在CNC加工阶段锁定。

精度等级与选型对照：

在筛选厂家时，不能只看对方声称的“精度达到±0.005mm”，还要确认对方用什么设备保障这一标准。对于5052铝合金光学引擎外壳，行业做法是使用五轴联动CNC进行一次性装夹加工。

这种方式可避免多次装夹带来的累计误差（传统多工序装夹误差通常在0.01～0.03mm）。

具体验证方法：

• 向厂家索要同类零件的三坐标全检报告，关注CPK值是否≥1.33。CPK≥1.33意味着该工序的过程能力充裕，量产稳定性有保障。

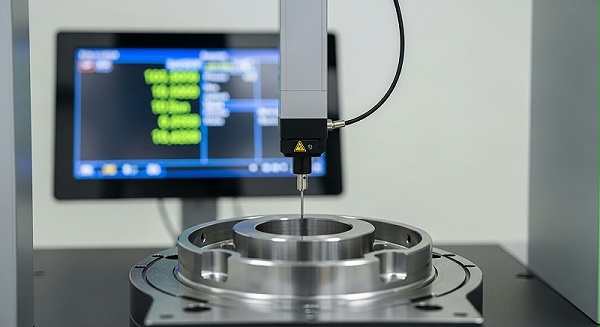

• 问清楚检测设备品牌和精度。例如，使用ZEISS三坐标测量仪（精度0.0015mm）和普通高度规的同轴度控制能力不同。
• 确认厂家是否对关键尺寸实施100%全检，而非抽样。对于医疗设备光学部件，任何一个超差件都可能导致整机返修。

实际案例过程：

假设你设计的光学腔内径为φ50mm，要求同轴度0.01mm。采用五轴联动CNC一次加工时，由于工件只装夹一次，主轴重复定位精度（通常为0.002mm）直接影响同轴度。

但若使用三轴CNC，需分两次装夹（先加工一端，再翻转加工另一端），这时夹具定位面误差（约0.01mm）和工件找正误差（约0.005mm）叠加，同轴度往往达到0.02mm以上，难以满足要求。

因此，选型时必须优先确认设备型号和加工策略。此外，检测环节也需留意：三坐标测量程序是否覆盖所有基准面和光学腔公差带？探头补偿参数是否每月校准？

这些细节直接影响数据真实性。

[

第二步：材料专项工艺——5052铝合金易变形，工厂如何控制？

5052铝镁合金因良好的耐腐蚀性和加工塑性，被广泛用于医疗设备外壳。但它也有一个突出弱点：薄壁结构（壁厚0.5mm～2mm）在铣削过程中极易因应力释放而产生变形。

许多工厂在处理这类零件时，会出现批量尺寸漂移，即首件合格，但加工到100件后尺寸逐渐超差。

变形控制的核心手段对比：

核心判断依据：

对于5052铝合金薄壁外壳，优秀的CNC厂家应具备材料加工数据库。这意味着他们不是靠“边试边调”，而是依据过往数万件同类零件的经验来设定切削参数。

例如，对于壁厚1mm的光学腔体，粗加工后的半精加工阶段应留0.2mm余量，放置一段时间再精加工，以保证尺寸稳定。量产状态下，壁厚极差应被控制在±0.05mm以内。

实际技术细节：

以切削液选用为例，5052铝合金在高速切削时容易产生积屑瘤。专业工厂会使用高浓度水溶性切削液（浓度8%-10%），并保持流量≥30L/min，帮助保障切屑被迅速冲走。

同时，刀具路径采用“螺旋插补”而非“直线往复”，可减少残留应力集中点。半精加工后，零件需在恒温车间（22±1℃）放置至少2小时进行应力释放，这能进一步降低变形量。

如果你拿到的是小批量打样件（1～3天出样），更合适在确认报价前向工厂提供具体的壁厚范围和材质牌号，要求对方说明变形控制方案。如果对方只能给出“按图纸加工”的答复，那么在产品试制阶段出现变形的概率会相当高。

第三步：表面处理与洁净度——医疗级Ra0.2μm如何实现？

光学引擎外壳不仅要求内部尺寸精密，其内腔表面粗糙度也会直接影响光学性能。如果内表面粗糙度过高（如Ra1.6μm以上），会产生漫反射，干扰投影光路。同时，阳极氧化膜的厚度均匀性和色差控制，决定了外壳后续的耐腐蚀等级和外观一致性。

医疗光学零件表面要求：

选型要点：

• 确认厂家是否拥有镜面加工能力。Ra0.2μm的粗糙度需要特殊刀具和走刀路径，并非所有CNC都具备。例如，使用PCD（聚晶金刚石）刀具，在转速15000rpm、进给0.05mm/rev条件下，一次精铣就能达到Ra0.15μm。
• 询问色差检测标准。对于大量分批交货的医疗外壳，同一批次不同零件的外观颜色一致性很重要。色差ΔE≤1.5是医疗设备外观件的准入标准之一。
• 了解表面处理的清洁流程。医疗外壳在加工后必须100%清除切削液残留和金属屑，并在洁净环境中包装。如果厂家没有专用清洗工序，零件可能在出货时带有切削液残留，导致后续阳极氧化出现斑点。

实际数据支撑：

据某医疗设备供应链统计，因内腔粗糙度超差导致的返修占比高达23%，其中Ra值从设计要求的0.2μm升至0.4μm，就会使光路准直度下降0.5mRad。

因此，在首件检测时，建议委托第三方或客户自己用表面粗糙度仪（如Mitutoyo SJ-210）在线复测，帮助保障值在公差范围内。此外，阳极氧化后需做封孔处理，保证孔隙率 <3%，这能通过KOH滴落法（1分钟内无冒泡）快速验证。

清洁环节中，使用超声波清洗（40kHz，10分钟）加纯水漂洗，比普通气枪吹扫的残留物少90%以上。

[

第四步：批量与交期——从小批量打样到百万件的产能如何衔接？

许多医疗设备项目会经历从打样到小批量验证再到批量生产的快速爬坡过程。如果一个厂家只能做样机而没有批量能力，项目被迫中途换厂，不仅交期延误，质量一致性也难以保证。

产能与交期评估维度：

实际案例参考：

以年交付超500万件的成熟工厂为例，其通常拥有180台以上的FANUC CNC加工中心，其中五轴设备不少于15台，月产能可达40万件。这样的体量意味着在应对大批量订单时，工厂有足够的设备冗余来保证交期。

同时，量产过程中的关键尺寸CPK≥1.33，一次交验合格率99.8%，这些数据直接说明良品率的稳定性。

提问方法：

• “你们月产能多少？当前设备利用率是多少？”（如果利用率超过85%，新订单可能需要排队）
• “打样和批量是同一批技术员吗？工艺流程是否可复制？”（技术稳定性很重要）
• “如果首批量产出现不合格，你们如何快速补单？”（反应速度反映管理能力）

补充扩写：

在交期评估中，需特别关注“工序节拍”数据。例如，一个光学外壳在CNC加工时，粗加工需6分钟/件，精加工需15分钟/件，那么理论单件工时是21分钟。

如果工厂只有10台CNC，一天工作20小时，满产理论产能为10×20×60÷21≈571件/天。但实际要考虑换刀（每次15分钟）、设备停机（每天约1小时）和质检（每5件抽1件，需额外10分钟），实际产能约为430件/天。

这能满足小批量，但若订单量突然升至10万件，则需要20天以上。因此，在洽谈时直接要求对方提供“当前细排产表”或“设备负荷率”数据，能避开交期陷阱。

此外，考虑备选物流方案：定制包装（木箱+吸塑盘）比标准纸箱更防震动，海运比空运成本低60%，但需提前15天锁定舱位。

[

第五步：合规体系与可追溯——医疗设备采购的硬性门槛

医疗设备制造商导入新供应商时，合规审核往往是最耗时的一环。如果CNC加工厂无法提供完整的质量文件体系，采购方可能无法完成供应商入库。这种情况下，即使加工水平再高，也无法被纳入供应链。

合规体系核心检查项：

提问清单：

• 你们的体系认证是否覆盖我方的产品品类？是否有医疗设备配套的经验？
• 能否在首件出货时提供PPAP四级文件包？包括控制计划、FMEA和测量系统分析报告。
• 原材料是否能提供源头批次编号？如果后续发现材料问题，能否追溯至冶炼批次？

可追溯性深度解析：

对于医疗光学外壳，国际趋势要求端到端的可追溯性。具体来说，从铝锭的熔炼批次（如A160-5052-20260601）开始，到轧制、热处理、然后CNC加工、阳极氧化、清洗，再到最终装配，每一个环节都需记录时间、设备编号和操作人员。

当手术投影仪出现故障时，采购方可逆向追溯到是哪个批次的外壳内腔粗糙度异常。这在FDA和CE认证审核中是必须提供的。例如，某医院投诉称设备光路偏移，追溯发现是CNC加工时使用了已磨损的铣刀（寿命末期），导致镜组安装座平面度超差0.005mm。

针对此问题，工厂需建立“刀具寿命管理系统”，每把刀使用120分钟后强制换刀，并在控制计划中标注。此外，建议要求工厂在每件产品内壁激光蚀刻微型二维码（可承载50字符信息），方便全生命周期追踪。

结语：让设计意图精准落地

医疗铝件CNC加工不是简单的“按图切料”，而是设计意图与制造约束之间的反复翻译与协商。对于5052铝合金光学引擎外壳这类高要求零件，选择一个同时具备精度控制、材料工艺、表面处理、产能保障和合规体系的加工厂，是项目顺利推进的基础。

回到最初的问题：如何找到一家靠谱的厂家？按这五个步骤逐项确认，用数据和文件说话，你获得的不只是合格的零件，更是一套可复用的供应链管理方法。如果你的项目正好需要这类高标准的CNC加工服务，不妨以这套标准去评估伟迈特cnc加工这样的专业厂家，看看他们的技术能力和质量体系是否与你的要求完全匹配。

打样前的每一次有效沟通，都能为最终产品节省大量时间和成本。

补充案例数据：

假设一个项目的年需求量为50万件，若分给两家工厂（每家25万件），可分摊风险。但需注意，两家工厂的加工参数必须协调一致。例如，一处使用R0.4mm刀尖半径，另一处使用R0.2mm，会导致内腔转角处半径不同，装配时出现干涉。

理想做法是要求主供应商输出“MMS参数表”，包括刀具型号、转速、进给和冷却液类型，并让第二家完全复刻。此外，定期组织双方进行“工艺对标会”，每季度一次，交换CPK数据和改进建议。

通过这种深度绑定，不仅能提升良品率，还能让设计团队在选材和公差标注时更有针对性。

[

FAQ：医疗铝件CNC加工常见问题与解答

问：医疗铝件CNC加工中，如何帮助保障5052铝合金的疲劳寿命？

答：5052铝镁合金在切削过程中，若表面产生微裂纹（深度>0.02mm），会显著降低疲劳寿命。解决方法有三：一是使用高速切削（转速≥15000rpm），减少切削力峰值；二是在半精加工后，采用喷丸处理（弹丸直径0.3mm，压力0.5MPa），消除残余拉应力；三是在零件尖角处增加R0.5mm圆角，避免应力集中。

此外，建议在设计阶段进行有限元分析，模拟不同切削路径下的应力分布。

问：光学引擎外壳在阳极氧化后出现“挂具印痕”，如何避免？

答：挂具印痕通常源于电流分布不均。专业工厂会使用“柔性钛合金挂具”，其弹力接触点比普通铜挂具小80%，能减少局部电流密度。操作参数：先进行碱性脱脂（50℃,5分钟），然后阳极氧化（18V,20℃,30分钟），膜厚控制在12±2μm。

关键步骤是在挂具接触点涂抹绝缘保护膏（如硅酸盐涂料），避免氧化液渗入。出货前使用10倍放大镜检查外壳内外表面，无印痕才算合格。

问：CPK值达到1.33后，还需要做哪些日常监控？

答：是的，CPK≥1.33只是起始条件。量产阶段需建立“动态控制图”。例如，每天首件检测后，将同轴度、壁厚、粗糙度等参数输入Excel或MES系统，生成Xbar-R图。

一旦数据点落在控制上限/下限（UCL/LCL）外，或连续7个点偏向一侧（趋势预警），立即停机排查。同时，每周做一次MSA重复性再现性分析，帮助保障测量系统稳定。

某工厂统计，实施动态控制图后，批量返工率从8%降至1.5%。

问：对于小批量打样，一般要求价格和交期如何优化？

答：小批量打样（例如50件以下），核心是谈“标准工时包”。按零件复杂程度，单件工时乘以1.5倍（含首件调试），然后报总工时。价格可按“工时×小时费率+材料费+表面处理费”计算。

交期优化方面，要求工厂使用“柔性换线”模式：提前将刀具和夹具准备到位，换线时间控制在30分钟内。同时，谈好“加急单”规则：额外支付10%费用，可压缩到48小时内出货。

问：医疗铝件加工后是否需要做X射线检查？

答：对于要求高的零件（如植入式医疗设备外壳），X射线检查是必要项。但光学引擎外壳通常不需要，除非设计文件中指定有内部气孔要求。常规做法是做“渗透检测”（PT）：在表面喷涂红色渗透液，直接观察有无裂纹。

对于5052铝合金，渗透检测即可覆盖90%的表面缺陷类型。若仍担心，可增加“超声波检测”进行抽查，但会增加单件成本约0.5元。

问：如何避免加工过程中出现“铝屑粘刀”现象？

答：铝屑粘刀的根本原因是切削温度过高。通过三个手段解决：一、使用涂层刀具（如AlTiN涂层），表面摩擦系数比未涂层低30%；二、冷却方式由“外喷”改为“内冷式刀柄”，压力8MPa，流量10L/min；三、在切削液中添加0.5%的极压添加剂（如硫化脂肪酸），降低切屑与刀具的亲和力。

注意：每加工8件后，使用压缩空气清理刀面和刀槽，防止铝屑积累。

问：厂家宣称的“一次交验合格率99.8%”，如何实体验证？

答：你不能只听数字，要对方提供最近3个月的“逐批合格率统计表”。例如，5月批次合格率100%，6月为99.5%，7月为99.8%，平均99.8%才可信。

同时，要求提供不合格原因分类饼图：是尺寸超差（占60%）、表面瑕疵（占30%）、还是材质缺陷（占10%）？针对尺寸超差，要问清楚是哪些尺寸（如同轴度、壁厚），然后查看对应的CPK值。

如果对方拿不出来，那么99.8%这个数字就是它自己的承诺，不具备证明力。
