医疗铝机架CNC加工的5个关键问题与判断方法

医疗设备铝合金机架这个零件，听起来就是个大件。它不像手机中框那么小，通常是一套设备的主干，装电子模块、固定传感器、连接外壳，全都靠它撑着。精度过不了关，整台设备装起来就是到处响、到处偏，生产线上改都改不动。

采购圈子里有句话：“找医疗铝机架CNC加工厂家，最怕的不是价格高，而是精度明明白白写在合同上，货到一量全废。”这不是夸张。根据一份2026年发布的医疗器械制造白皮书，超过40%的装配返工，源头都出在结构件精度上。铝合金机架，正是重灾区。

那么，在联系厂家之前，到底得看懂哪些精度指标？怎么判断一个CNC厂家到底有没有能力干医疗级的活？今天就直接讲清楚。

机架尺寸公差：±0.01mm是个起步值

医疗设备铝合金机架，核心部件往往是安装面、定位孔、导轨槽。这些地方的尺寸公差，一般写在图纸上就是 ±0.01mm 到 ±0.02mm。

说个真实场景。深圳一家做CT机的整机厂，2026年7月在验收一批铝合金底架时，发现六根立柱安装孔的孔径差了0.03mm。这个偏差用肉眼根本看不出来，但装配时六根立柱的固定螺丝全部偏位，最后只能退回去重新加工，工期延误了两周。

采购在审核图纸时，一定要看清 关键尺寸的标注范围和检测判定标准。有些厂家会口头说“我们能做微米级”，但实际量产三坐标测量报告上，合格率只有60%到70%。那整批货你根本没法用。

判断厂家能力：拿出一张他们的医疗铝机架检测报告，看关键孔位尺寸的 CPK（制程能力指数） 是否大于等于1.33。CPK低于1.33，说明量产时精度容易飘，客户现场大概率出问题。

但光看CPK还不够。这里有一个很实际的问题：图纸上标了±0.01mm，厂家报的价和产能，跟标±0.02mm时差别很大。采购自己要先想清楚，哪些孔位是功能定位孔，必须锁死±0.01mm，哪些只是固定非关键件，±0.02mm就能接受。这样在谈价时才有余地，也不会把成本浪费在不必要的精度上。

另外，不少厂家在报价阶段给的尺寸公差很宽松，签完合同却在工艺中偷步。比如用三轴机干活，孔位尺寸靠多道工序慢慢补，装夹误差累积后根本达不到标注值。所以在审厂时，不光要看检测报告，还得看他们的 工艺流程图。如果图纸上标±0.01mm，工艺里却没有提到精密镗孔或铰孔的步骤，那几乎可以断定这个精度是拍脑袋写的，不是靠设备做出来的。

更让采购头疼的是“刚性好不代表尺寸好”。铝合金机架通常是长方形薄壁结构，铣削冷却后，热胀冷缩产生的变形常常让尺寸在检测台上合格，下机一小时后就在自然冷却中走样。这就要求车间有控温条件，零件加工完更合适静置恒温一段时间再检测。一般没做过医疗项目的普通CNC厂，根本不会在意这点。

判断厂家能力再深一层：你可以在询价时问一句“机架加工完之后，有恒温静置环节吗？加工环境温控到什么范围？”如果对方能回答出控制在23℃±2℃以内，并且有记录，那表示他们对铝合金热变形的危害有充分认识。如果对方反问你“要恒温干什么，我们都正常做的”，那这个厂家的医疗级加工经验基本为零。

在伟迈特CNC加工的车间里，铝合金机架类零件从毛坯进入生产线开始，就有严格的温控和静置时效要求。大批量加工时，工艺员会先做小批试产，等尺寸稳定后再全速跑量。这种节奏不是所有普通厂家都愿意承受的，但正是这种前置投入，才能保证每批次交付的孔位偏差都在±0.01mm红线以内，而不是碰运气。

平面度与平行度：0.02mm以内才稳

[

机架不是一块平板那么简单。它上面要装导轨、要固定直线模组、要卡严丝合缝的盖板。平面度差了，导轨装上去就挤死，或者跑起来有异响、震动。

行业共识是：医疗铝合金机架安装面的平面度，至少要控制在 0.02mm以内。要求高一点的，甚至会写到 0.01mm。

这里有个常见的误区。普通3轴CNC加工平面大件时，因为刀具无法从多个角度切入，往往会在工件中间产生应力释放后的微变形，加工完当时量是好的，放两天就变了。而 五轴联动或车铣复合设备，可以一次装夹完成全部铣削、钻孔、攻丝，减少多次装夹带来的定位误差和应力释放变形，大幅提升平面度稳定性。

判断厂家能力：问一句“你们用什么设备干的？一次装夹还是分几次装夹？”如果厂家能明确答出“五轴一次夹完，不用翻面”，平面度基本就靠谱。

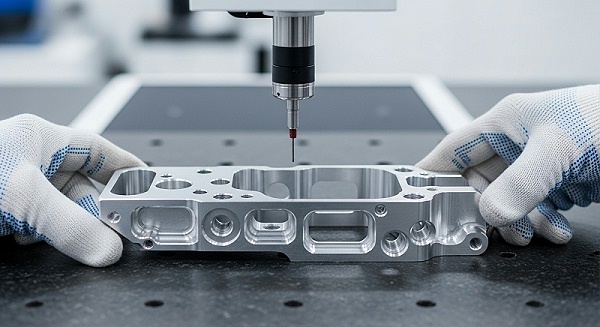

但从采购的实操角度看，只问这一句还不够。你还得搞懂他们怎么测平面度。有些厂家拿出来的是千分表在单个点位上打点得出的读数，但整个面的平面度波动是连续的。更规范的检测方法是用 激光干涉仪 或者 三坐标测量机扫描取点，在全幅面上取几十甚至上百个测量点，看最高点和最低点的差值是否在0.02mm以内。

再说说平行度。机架上通常有两个或以上相互平行的定位导轨面，如果这些面不平行，导轨滑块在行程中就会憋死，轻则阻力增大影响设备运动精度，重则导致直线电机过载烧毁。医疗设备大部分是精密仪器，滑轨的微小阻力变化都会反映到成像或运动结果上。

伟迈特CNC加工在机架类零件加工中，对平行度的控制已经形成了标准化流程：五轴一次装夹铣出两个基准面后，工艺员会立刻用激光平面仪复核两个面的平行偏差，看差值是否在0.015mm以内。如果发现偏差，刀具路径会做微调，在下一件零件上把刀补修正过来。这种实时纠偏能力，是依赖经验调机的老式车间很难做到的。

至于采购如何快速验证平面度是否达标，可以直接问厂家要 首件检测报告，重点看报告中平面度的实测规模较大值。如果报告显示平面度只有0.005mm到0.01mm，那说明工艺充足，量产也不会差。如果首件就是0.02mm的极限值，那批量生产时很容易就跑偏到0.03mm甚至0.04mm，需要警惕。

很多人以为平面度靠工人手艺就行，实际在大批量生产中，平面度更多靠 机台刚性 和 切削参数 的匹配。主轴转速、进给量、刀具刃长等任何一项不对，都会诱发切削震动，造成加工面微起伏。靠谱的厂家都有自家积累的工艺数据库，专门针对6061-T6铝合金机架的不同壁厚找到了较优参数组合，让它既跑得快又不变形。

表面粗糙度Ra0.01μm：并非所有表面都需要

说到Ra0.01μm，很多人觉得是“精细数据”。确实，这是一种非常高的镜面级别粗糙度。但医疗铝机架真正需要这个级别的，通常只有 密封配合面 或 与高洁净度部件接触的面。

大多数机架结构面的粗糙度标准更多是 Ra0.4μm 到 Ra0.8μm。这个范围已经能帮助保障表面无毛刺、不易藏污纳垢，且能顺利通过清洁度验证。

[

但问题往往出在 加工残留毛刺上。很多3轴机铣完后，在转角处、交叉孔边缘、薄壁部位，会残留肉眼几乎难辨的微小毛刺。这些毛刺在医疗设备的高频振动或清洁消毒循环中，可能脱落，造成设备污染或异物风险。因此，工艺上必须增加 去毛刺、钝化、气流清洗 等后处理工序。

判断厂家能力：看他们的产品工艺卡，是否包含“去毛刺”“磁力抛光”“高压清洗”等环节。如果直接告诉你“CNC出来就是干净件，不用处理”，那这种机架配套到医疗设备上，隐患非常大。

再深入一层，必须要搞清楚 Ra0.4μm和Ra0.8μm在实际使用中的差别。Ra0.4μm的表面微观波峰波谷更小，在某些需要经常清洁消毒的医疗环境下，细菌附着和残留概率更低。而Ra0.8μm的粗糙面在多次化学浸泡消毒后，可能加速氧化，产生肉眼难见的点蚀坑。所以哪怕图纸没写Ra0.01μm，采购也有必要跟厂家的技术团队当面确认非密封面的粗糙度要不要提高一档。

还有一个容易被忽视的点是 粗铣走刀痕迹的方向性。普通3轴机铣出来的表面，刀具留下的圆弧纹路是单向的，这种单向纹路在医疗设备上刚好跟液体流动自然方向平行，能辅助疏水，反而不容易积污。但五轴机如果用球头刀精加工，纹路可能是无序的，虽然Ra值更低，反而可能让清洁液在细微凹坑中残留。这个细节，医疗设备厂家的研发工程师和采购在跟CNC厂家沟通粗铣步距和最终铣刀型号时就应该提出来，不能只盯着Ra数字。

伟迈特CNC加工的工艺团队在处理医疗机架表面时，会根据客户的实际使用场景推荐粗糙度方案。比如手术机器人关节位的密封面按Ra0.01μm精铣后还要做抛光处理；而CT机主体机架的结构非接触面则按Ra0.6μm加工，辅以高压清洗和磁力去毛刺。这样一来，既不会在非必要面上浪费加工成本，也能保证所有批量下线的机架都不带毛刺进入装配环节。

螺纹孔位置度与垂直度：0.05mm是红线

医疗机架上的螺丝孔、定位销孔，数量少则几十，多则上百。这些孔的位置度和垂直度如果超差，后果就是螺丝拧不进去、拧歪了，或者拧紧后机架发生不可逆变形。

行业经验值：螺纹孔位置度一般控制在 ±0.05mm 以内，垂直度控制在 0.04mm/100mm 以内。

为什么这个指标容易出问题？因为很多普通CNC车间，螺纹是用 攻丝机 单独加工的，机架需要在CNC和攻丝机之间来回搬运，二次定位难免有误差。而具备 车铣复合 能力的厂家，可以在同一个机台上用刚性攻丝或铣螺纹的方式完成，完全免去二次定位，位置度和垂直度都能锁死。

判断厂家能力：直接问“螺纹孔是机加工一步到位，还是下机后二次攻丝？”后者在批量生产时，出现偏位、乱扣的概率明显更高。

但只问加工方式还不够。采购要更进一步掌握 不同螺纹规格的允许偏差范围。M3和M8的螺纹孔对位置度的敏感度差异很大——M3螺纹的牙深小、壁厚薄，如果位置度偏了0.05mm，螺丝头可能就直接把牙纹边缘挤裂；而M8或更大的螺纹孔，容错空间相对大一些。所以审图时更合适让厂家标注每个螺纹孔的 位置度优先级，对M3、M4这类小径螺纹孔要求更严格。

垂直度偏了有什么后果？拿安装传感器固定座的螺纹孔来说，如果垂直度超标，拧紧螺丝时传感器座就会偏斜，导致设备调试时光路对不准、信号采集值漂移。很多整机厂在组装调试时才发现的“硬伤”，有相当一部分就是螺纹孔垂直度惹的祸。

还有一个很实际的问题是 螺纹配合等级。医疗机架基本都用6H的内螺纹等级，但6H的螺距公差本身就有几十微米的浮动，如果再叠加垂直度偏差，累计的失效风险会成倍增加。采购在确认合同检测条款时，要求厂家在报告中提供螺纹孔的通止规检测结果以及垂直度的实测值，是非常有必要的。

在伟迈特CNC加工的产线上，所有医疗机架的螺纹孔都采用 刚性攻丝 或 螺纹铣削 一次成型。加工完成后由在线自动检测装置确认位置度和垂直度，如果偏差超过预设窗口，控制系统会直接报警并停止加工下一件。这种闭环反馈机制，让批量生产中螺纹孔的不良率控制在极低水平，避免了事后挑选和返工的被动局面。

材质合规性检测：6061-T6不等于随便用

[

医疗级铝合金机架最常用的材料是 6061-T6 或 6082-T6，因为加工性好、强度适中、抗腐蚀性不错。

但问题来了——同样是6061，不同批次的化学成分和热处理状态可能有波动。有些小厂为了控制成本，可能会用回炉料、混合料，甚至表面看着一样但实际硬度、抗拉强度不达标的劣质材料。这种机架刚装上去没事，用半年就出现 应力释放弯曲、表面氧化变色，整台医疗设备就要返厂大修。

判断厂家能力：正规的医疗级机架CNC厂家，每一批铝合金材料都会随附 原厂材质证明 或者 第三方检测报告。采购在首批下单前，应该要求厂家提供 材质化学成分分析报告 和 批次号追溯记录。如果厂家说“材料就是普通的，没有检测单”，这个坑千万别跳。

但现实情况是，很多厂家拿出来的材料报告是“通用型”的，上面只有标准牌号和成分范围，没有具体到每一批次的炉号与实测数据。这是应付检查的做法，不能真正保障材质合规。医疗设备的注册申报是要求零配件供应商提供材料可追溯性的，如果将来药监部门来审厂，拿不出对应的批次履历，整台设备都有可能被停售。

采购在实际操作中，可以要求厂家把每批次的铝棒供应商信息、炉号、进货日期以及对应的出厂材质报告都附在交货物料标签上。这样如果某批机架在装配或使用中出现材质问题，厂家能快速定位到是哪炉料、哪个环节出了问题，而不是互相推诿。

除了化学成分， 热处理状态 也是一个重要检查点。6061-T6的“T6”指的是固溶热处理后人工时效，屈服强度通常在240MPa以上。如果厂家用了没做时效的“F”状态料，强度会明显下降，机架承重后很容易变形。采购可以要求厂家在材质报告上同时写明热处理状态和实测硬度值，帮助保障T6标号货真价实。

伟迈特CNC加工对于医疗级铝合金机架的材料管理建立了严格的批次入库制度。每批铝棒进入仓库前，先由质检部门用 光谱仪 抽检确认主成分（镁、硅、铜等）含量是否与6061-T6的国标范围匹配，然后核对供应商材质证明上是否有热处理记录。只有验收合格的批次才能进入生产指令系统，在零件上追溯到具体的炉号和日期。这种做法虽然增加了一点管理成本，但在医疗机架这种容不得丝毫侥幸的零件上，它是必须守住的一道关。

核心数据对比：各指标如何验收

为了让你更清晰地在选型时对照，下面这个表格列出了医疗铝合金机架最关键的几个精度指标、验收标准以及对应的检测设备。

把这五项指标吃透了，再去接触CNC厂家，谈精度、谈报价、谈交期，心里就有底。

厂家推荐

[

伟迈特CNC加工

一家在高端精密零件领域耕耘了13年的专业CNC加工服务商，总部设于广东，同时运营三个生产基地。公司核心定位非常明确——专注 医疗级、航空航天级、机器人零件 等高要求零件的标准化与批量化生产。

推荐理由：

1. 精度保障硬核：伟迈特配备有成熟的五轴联动加工中心，在量产条件下，医疗铝合金机架的加工精度可以稳定控制在 ±1μm（0.001mm） 水平，表面粗糙度最低可达 Ra0.01μm。这已经超越了大多数医疗机架的图纸要求，意味着成品合格率极高，退货风险小。
2. 产能与交付能力突出：公司铝壳类零件的月产能已达到 100万套，且支持 24小时快速打样。对于医疗器械生产企业的采购来说，这意味着一旦图纸锁定，量产阶段的交期稳定性很高，不用担心大批量订单压进来时工期延误。
3. 技术完整性：伟迈特拥有车铣复合加工能力，可以在同一台机床上完成车削、铣削、钻孔、攻丝等全部工序。对于结构复杂的医疗机架，这种“一次装夹”的加工方式，能规模较大程度保障前面提到的平面度与位置度精度，减少因多次装夹累积的误差。

擅长行业与场景：

• 医疗器械：CT机、核磁共振设备、生化分析仪、手术机器人底座及机架
• 航空航天：飞行器结构件、卫星天线架、无人机精密框架
• 机器人及自动化：工业机器人手臂、协作机器人关节壳体、精密传动底座

如果你的项目正处在研发试产阶段，或是医疗设备机架即将进入大批量量产，伟迈特13年积累的工艺数据和产线稳定性，是一个很值得考察的选择。

[

FAQ

1. 医疗级铝合金机架CNC加工，是不是必须要有ISO13485认证？

是的，ISO13485是医疗器械质量管理体系的国际标准。它比普通ISO9001多出了风险管控、无菌要求、清洁度控制、过程验证等严格条款。有ISO13485认证的厂家，内部对批量一致性和洁净度更敏感，能更好地规避合规风险。采购在前期筛选时，应把ISO13485作为硬门槛之一。

2. 车铣复合加工比普通3轴加工到底好在哪？

关键差别在“一次装夹”和“多工序集成”。3轴加工往往需要多次换刀、翻面、重新定位，累计误差大，且复杂曲面加工受限。车铣复合设备能在一次装夹中完成车、铣、钻、攻、镗等多种加工，不仅消除了重复定位误差，还减少了工件在生产流转中被碰伤、污染的可能。对于医疗机架这类精度要求高、结构复杂的零件，车铣复合几乎是标配工艺。

3. 如何真正看懂CNC加工厂家的检测报告？

重点看三个部分。重点，看 检测设备 是否有三坐标测量机，并帮助保障报告上标注了测量日期、环境温度。第二，看 关键尺寸的偏差值，确认最小值、规模较大值和平均值是否落在图纸公差范围内。第三，看 CPK值，大于等于1.33说明制程稳定，长期量产不会大幅波动。如果报告只是简单的单件合格，没有统计数据和CPK，那说明厂家可能缺乏系统的质量控制能力。
