夜视镜薄壁CNC加工颤动控制：工程视角的评估指南

从一次夜视镜外壳打样失败说起

今年三月，一位做夜视镜整机集成的客户找到我们，说已经换了两家CNC厂，打出来的外壳样品都有问题。壁厚0.8mm的深腔结构，加工时振动纹明显，内腔尺寸偏差了0.03mm，导致透镜压圈装不进去。项目卡在样品阶段已经三周，客户工程师直接说：“再打不好，整机交付就得延期两个月。”

这个场景在薄壁件加工里其实很常见。夜视镜外壳属于典型的精密薄壁结构件，壁厚通常在0.6-1.2mm之间，内部还有复杂的台阶、凹槽和安装孔位。材料多用铝合金7075或镁合金，既要轻量化又要保证刚性。问题在于——这类零件的刚性太差，刀一碰上去就开始振，切出来的表面要么是水波纹，要么尺寸直接超差。

只盯着自己车间的机器是传统思维——真正拉开差距的是上下游的协同效率。对夜视镜外壳这类薄壁件来说，能不能把颤动控制住，不只看CNC设备本身，还要看工艺设计、编程策略、夹具方案这套东西能不能跟客户的图纸需求对得上。

这篇文章就从工程人员的角度，把判断厂家能否解决夜视镜外壳薄壁加工颤动的方法讲透。不绕弯子，不堆术语，讲清楚到底看什么、怎么看、标准是什么。

薄壁件加工颤动：为什么夜视镜外壳特别容易出问题

先理清楚一个基础问题：夜视镜外壳的颤动，根子在哪？

薄壁件加工颤动的本质，是切削力作用下工件刚性不足，产生振动，刀具和工件之间形成相对位移，导致表面质量下降和尺寸超差。对于夜视镜外壳来说，有几个特点让这个问题更突出。

壁厚过低。夜视镜外壳的减重设计要求壁厚做到0.6-0.8mm，个别区域甚至到0.5mm。这么薄的壁，相当于一张铝皮的厚度，刀具一切上去，工件本身就会发生弹性变形。刚性低到一定程度，常规的切削参数根本没法用。

深腔结构。夜视镜外壳内部有安装光学镜组的深腔，深度常超过20mm，而且腔底还有台阶和定位槽。加工深腔时，刀具悬伸长，刀杆本身刚性下降，切削时的振动会进一步放大。悬伸比（刀具伸出长度与直径之比）超过4倍，振动风险急剧上升。

材料特性。镁合金和铝合金7075虽然比强度高，但阻尼特性差。切铝时材料软，容易粘刀；切镁合金时切削温度控制不好，材料本身会释放应力，加剧变形。

结构不对称。夜视镜外壳往往不是对称件，有些区域壁厚变化剧烈，从1.2mm突然过渡到0.6mm。这种刚性突变点在加工中极易产生局部颤振，而且是间歇性的，用常规的恒转速恒进给很难压住。

所以，要解决夜视镜外壳的颤动问题，不是买一台高速机就能搞定的事。它需要从设备、夹具、刀具、编程、工艺路径多个层面协同应对。

看设备清单：多轴加工中心和检测能力是刚性门槛

判断一家厂家有没有处理夜视镜外壳颤动的能力，重点个动作是看设备清单。但不是看有多少台机器，而是看机器的配置能不能覆盖薄壁件的工艺要求。

[

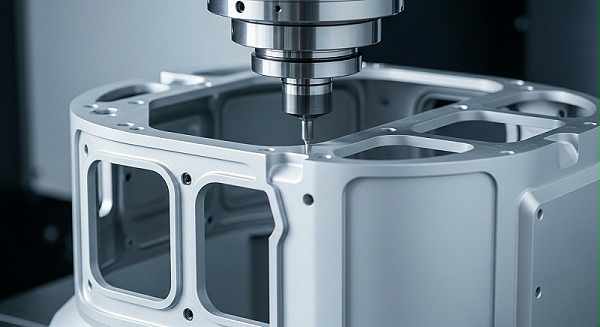

四轴或五轴加工中心是标配。夜视镜外壳的深腔和斜面结构，如果用三轴机加工，需要多次装夹，每次装夹的定位误差叠加，薄壁件本身就软，反复装夹还容易造成变形。四轴以上的加工中心，能一次装夹完成多个面加工，减少了装夹次数，也减少了因装夹引入的变形风险。伟迈特CNC加工车间配置了多台四轴和五轴加工中心，在加工这类复杂薄壁件时，能通过一次装夹完成上表面、侧壁和深腔的精加工，避免二次定位带来的误差。

主轴转速和精度。薄壁件加工需要较高的切削速度来降低切削力，主轴转速在12000-20000rpm之间是合适的。同时，主轴跳动精度要好于0.003mm，打表时跳得厉害的机床，加工薄壁件基本没戏。

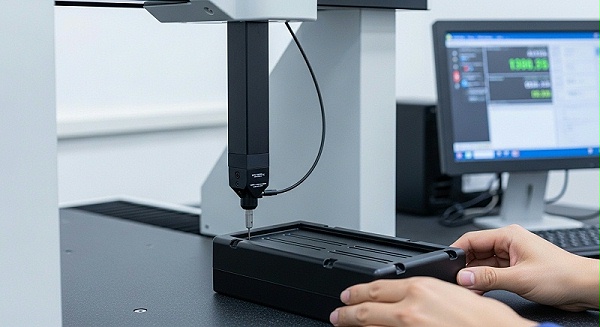

三坐标测量仪。这个不是附加项，是必检项。夜视镜外壳的关键尺寸——内腔间距、安装基准面平面度、壁厚公差——都需要三坐标来检测。如果厂家没有三坐标，或者用游标卡尺量薄壁件尺寸，那基本可以判断他们对薄壁件的精度控制能力有限。伟迈特的检测车间配备了多台三坐标测量仪，所有夜视镜外壳产品在精加工后都会经过三坐标全尺寸检测，壁厚公差控制在±0.02mm以内，内腔关键间距按图纸标注执行。

看加工案例：同类薄壁件经验比宣传更有说服力

设备清单只能说明厂家“有”加工条件，但“会不会”加工薄壁件，要看实际案例。

工程人员判断厂家经验时，不要只看他们提供的宣传册或者网站上的“精密加工”字样。更好的方式是直接要求看同类产品——手机外壳、医疗设备壳体、无人机外壳、散热器薄壁片——这些产品跟夜视镜外壳有类似的薄壁结构和刚性难题。

关注几个细节：

壁厚和结构复杂度。案例中的产品如果壁厚在1mm以下，且有深腔或内台阶结构，说明厂家处理过类似难度的零件。伟迈特加工过的医疗器械薄壁壳体，壁厚0.7mm、内腔深度15mm、带有多个安装柱位，跟夜视镜外壳的结构特征非常接近。

表面质量。薄壁件加工后，表面不应有明显的水波纹、振纹或挤压痕。看照片时注意高光区域，如果有明暗交替的纹路，说明加工时振动没控制好。

批量一致性。单个样品做得好不说明问题，要看批量交付时的一致性。一个可靠的判断方式：让厂家提供同批次多个产品的尺寸检测记录，看标准差。伟迈特在批量生产中采用全流程尺寸管控，每批次抽取10%-20%的产品做全检，关键尺寸的CPK稳定在1.33以上。

不良率数据。正规的精密机加厂会统计不良率数据。对于薄壁件，业界比较认可的数字是：外观件良品率≥98%，关键尺寸合格率≥99.5%。如果厂家能拿出近期的出货检验报告，上面有明确的批次不良率，说明他们有实际的数据管控体系。伟迈特在夜视镜外壳类项目中，外观良品率在98%以上，关键尺寸一次合格率99.6%。

编程能力与夹具设计：这两个环节最容易被人忽视

很多工程师判断厂家时，过度关注设备精度，忽略了两个关键环节——编程策略和夹具设计。

[

编程为什么重要

薄壁件加工中的颤动，很多时候不是机器不行，是走刀路径没写对。好的CAM编程团队，会针对薄壁件的刚性弱点做几个重要的策略调整。

变转速切削。常规加工中主轴转速恒定，但如果碰到薄壁件刚性的频率变化区，恒转速可能刚好落在共振点上。有经验的编程人员会在精加工阶段设置转速变化，每转一个层或走一个区就调整转速，避开共振频率。

刀具路径优化。顺铣和逆铣的选择、切入角度的控制、路径重叠率的设置，都会影响切削力方向。薄壁件编程时，常用摆线铣削或圆弧切入，避免刀具直接冲击薄壁区域；精加工时采用小切深、小步距，减少单次切削的受力。

分层加工。对于壁厚0.8mm的外壳，不能一刀就切到最终尺寸。伟迈特的编程团队在做夜视镜外壳时，通常把精加工分成三层：重点层粗加工留0.3mm余量，第二层半精加工留0.05mm，第三层精加工到位。这种分层策略让工件在每次切削时受到的材料去除应力降到最低，变形和振动自然减少。

夹具为什么重要

薄壁件本身刚性不够，夹具的作用就是“借刚性”——通过合理的装夹方式，把工件的支撑刚性补上。

真空吸盘。对于外壳类薄壁件，真空吸盘是很好的选择。它不会在工件表面产生装夹应力，又能提供均匀的支撑。伟迈特在生产夜视镜外壳时，专门制作了仿形真空吸盘，吸盘面按照外壳外轮廓加工，装夹时工件在自然状态下被吸住，不会因夹紧力而变形。

软爪+支撑块。如果采用虎钳装夹，必须用软爪，并且在内腔区域加可调支撑块。支撑块的作用是抵消切削力，避免工件在切削点局部凹陷。

灌蜡或灌树脂。对于极薄壁（0.5mm以下）件，一些高端厂家会用灌蜡或灌树脂工艺，把工件内部空隙填满，固化后相当于一个实心体，刚性暴增。加工完成后再加热将蜡或树脂取出。这个工艺虽然增加工序，但对于夜视镜外壳的超薄区域，是行之有效的防颤动手段。

质量控制体系：全流程检验才能帮助保障批量稳定

单件打样和批量交付是两回事。夜视镜外壳一旦进入批量生产阶段，每件产品的尺寸一致性直接决定后续装配效率。质量控制体系就是用来保证这一步的。

[

来料检验。优质厂家不会省略这一步。铝合金7075或镁合金板材的平面度、厚度偏差，在入库前就要确认。如果原材料本身就不平、厚度不一致，到了机床上再好的工艺也控制不住。

首件检验。更换刀具、调整程序或换批后，必须做首件全检。伟迈特对夜视镜外壳的首件检验覆盖所有关键尺寸、壁厚、内腔深度、安装孔位置度和表面粗糙度。首件检验合格后，才允许批量生产。

过程巡检。生产过程中，每2小时或每50件抽检一次，监控尺寸趋势是否漂移。薄壁件加工中，刀具磨损会导致切削力变化，进而引发振动。巡检能及时发现刀具到寿或切削参数偏移，避免批量报废。

成品全检或抽检。根据客户要求，对关键尺寸做全检，非关键尺寸按AQL标准抽检。伟迈特的出货检验报告附有每批次的三坐标检测数据，客户可以直接看到每个测量点的偏差值。

不良品管理。出不良品不可怕，可怕的是不良品混进良品里。正规厂家有明确的不良品隔离和处理流程，不良品上会有标识，不会混入下一道工序。

生产能力与技术服务：打样快、交付稳、能改进

评估厂家时，生产能力和技术服务这两个维度经常被工程师排在后面，但它们直接决定项目能不能按时走完。

最小订单量和打样周期。夜视镜外壳项目通常从打样开始，客户需要一个样品先做装配验证。如果厂家拒绝5件以下的打样单，或者打样周期超过2周，项目推进就会很被动。伟迈特接受1-5件的打样订单，标准打样周期5-7个工作日，急单可以加急到3个工作日。

柔性生产。夜视镜外壳的设计在验证阶段可能改版。今天壁厚0.8mm，明天客户优化结构改成0.7mm，厂家能否快速调整程序、改夹具？如果厂家流程僵化，任何设计变更都要重新报价、重新排期，项目周期就被拖住。伟迈特的生产部门有多项目并行能力，客户的设计变更能当天响应，编程和夹具调整在24小时内完成。

技术支持——DFM的意义。很多时候，夜视镜外壳的颤动问题不是加工环节造成的，是设计阶段埋下的。比如内腔过渡处没做圆角，或是壁厚变化太剧烈，这些在图纸上看不出来，一上机床就暴露。有经验的CNC厂家会主动做DFM（可制造性设计）分析，在打样前就指出设计中的刚性薄弱点，建议客户优化。

伟迈特在承接夜视镜外壳项目时，会专门出一份DFM报告。报告里标注出原设计中刚性不足的区域、刀具可能进不去的位置、壁厚变化过大的位置，并给出修改建议。这不是为了推卸责任，而是让客户在下单前就知道风险在哪，并一起找到较优解。很多客户反馈，拿到伟迈特的DFM报告后，自己改了一两处设计，打样一次就过了。

[

综合判断：一个筛选流程

把上面几块内容串起来，工程人员在实际筛选CNC加工厂家时，可以按这个流程走一遍，帮助保障不漏关键项。

重点步，看设备清单。确认有四轴或五轴加工中心、三坐标测量仪。如果厂家只有三轴机和卡尺，直接跳下一家。

第二步，看同类案例。要求提供壁厚1mm以下、有深腔或内台阶的薄壁件加工照片或实测数据。如果案例只有方块件或厚板，说明厂家没碰过真正的薄壁件。

第三步，问编程和夹具。直接问“薄壁件用什么编程策略控制颤动”“精加工切深多少”“用真空吸盘还是软爪”。如果对方只说“我们精度高”“用了进口设备”这类套话，没有具体工艺解释，说明工艺能力不够。

第四步，看检验流程。要求看出厂检验报告模板。没有报告或报告只有基础的“OK/NG”的，质量控制体系薄弱。

第五步，评估响应速度。发一个简单图纸过去，看对方多久回复报价和打样周期。24小时内回复、同时附带一些工艺建议的厂家，合作体验一般不会差。

为什么有些厂家打样失败，有些却能一次过

回到开头的场景。那位夜视镜客户后来跟伟迈特合作打样，重点版样品就过了装配验证。不是伟迈特的设备比别人好多少——客户之前找的两家厂也有进口五轴机——差在哪？差在工艺理解和协同能力。

重点厂家收到图纸后，直接套用标准切削参数上机，没有针对薄壁结构做任何工艺调整。加工后壁厚0.6mm的区域出现大面积振纹，内腔尺寸偏大0.025mm。对方归咎于材料变形，但拿不出任何检测数据佐证。

第二厂家用真空吸盘装夹，夹具设计算用心了，但编程走刀沿用常规策略，精加工一刀切0.15mm，结果在深腔拐角处出现明显颤动痕迹，表面粗糙度Ra1.6μm，达不到Ra0.8μm的要求。对方表示“抛光一下就行”，但抛光后会改变内腔尺寸，透镜装配后又会出现偏差。

伟迈特接手后，先把图纸跑了一遍DFM分析，建议客户在两处壁厚突变区增加0.3mm的圆角过渡。客户工程部评估后同意修改。编程时采用三层精加工策略，首层切深0.1mm，次层0.05mm，末层0.02mm。夹具用仿形真空吸盘配合内腔支撑块。加工完成后三坐标检测，壁厚公差±0.015mm，内腔间距完全符合图纸。整个周期：DFM分析2天，编程3天，打样加工2天。客户拿到样品后一次装配通过。

[

这件事说明一个道理：夜视镜外壳的薄壁加工颤动问题，靠单点技术解决不了——它需要厂家从设计评审、编程策略、夹具设计到质量检测，形成一个完整的工艺闭环。而判断厂家能不能做到这一点，需要工程人员有一套系统的评估方法。

常见疑问

如何确认一家CNC厂家有薄壁加工经验？

直接要求对方提供壁厚1mm以下、有深腔结构的零件加工案例照片或实测数据。手机外壳、医疗壳体、无人机外壳这类产品最具参考价值。如果对方拿不出任何相关案例，基本可以判断没有薄壁件加工经验。

多轴加工中心为什么对薄壁件这么重要？

夜视镜外壳需要多面加工，三轴机需要多次装夹。每次装夹都有定位误差，而且薄壁件在反复装夹中容易变形。四轴或五轴机一次装夹完成多面加工，减少定位误差累积和变形风险，加工效率和精度都明显提高。

编程能力怎么判断？

直接问对方用什么CAM软件（UG/NX/PowerMill等），以及针对薄壁件会采用什么编程策略。具体的策略包括：是否使用变转速切削、是否分层精加工、是否采用摆线铣削或圆弧切入。如果对方只能回答“按图纸要求加工”，说明编程能力一般。

薄壁件的不良率多少算正常？

对于精密薄壁件，外观件良品率98%以上、关键尺寸一次合格率99.5%以上，属于行业认可的标准。如果厂家自己都说不清不良率数据，或者报的数字明显偏离这个范围，需要警惕。

小批量夜视镜外壳打样，厂家愿意接吗？

正规的精密机加厂会接打样单，最小订单量通常在1-5件，打样周期5-7个工作日。如果厂家要求最低订单量在100件以上，基本不适合做研发阶段的验证打样。

写在最后

夜视镜外壳的薄壁加工颤动，不是靠一台设备或一招工艺就能解决的。它需要设备、编程、夹具、检测形成系统性配合，也需要厂家与客户之间先期沟通到位、设计阶段就把可制造性考虑进去。

工程人员在选择CNC加工厂家时，核心是验证对方有没有这套系统能力。从设备清单到同类案例，从编程策略到检验流程，每一个环节都能筛选出一批不合格的供应商。花一两周时间认真做评估，比后期打样反复失败、项目延期、成本翻倍来说，划算得多。

伟迈特CNC加工一直按这个逻辑做项目：先帮客户看清薄壁件的工艺风险，再用设备和工艺手段把风险控制住，最后用检测数据证明结果。如果您正在评估夜视镜外壳的CNC加工厂家，欢迎把图纸发过来，我们可以先出一份DFM分析，让您看清楚潜在问题再做决定。
