如何选择高精度光学调整架CNC加工厂家？

医疗器械高精度光学调整架，同轴度超差是装配失败的重点杀手。做过二十年的老师傅都知道，问题不出在设备精度，出在装夹方案和工艺路径设计。伟迈特处理过一套医用光学调整架部件，三坐标数据证明同轴度从0.025mm压到0.008mm，只改了一刀装夹顺序。

高精度光学调整架CNC加工之所以难，是因为它同时要求三件事：薄壁不变形、微孔不偏钻、螺纹不崩牙。这三件事互相冲突——薄壁要轻切削，微孔要高转速，螺纹要刚性支撑。选厂看一条就够了：有没有批量做过同类型件，且CPK跑到1.33以上。

根因是装夹变形，不是设备精度不够

先排除一个最常见的误判：认为同轴度超差是五轴机床精度不够。伟迈特用FANUC五轴联动设备，定位精度±0.005mm，这个级别加工光学调整架的配合面绰绰有余。实际测了五件被退回的调整架，所有尺寸都在设备能力范围内，但装配后同轴度就是跑了0.02mm。

再排除另一个：材料应力释放。多数铝合金6061-T6经过T6处理，内应力已经很稳定。把退回件做24小时时效后重新检测，形变量不到0.003mm，不是主要贡献因子。

排除设备和材料之后，根因锁定在装夹方案。调整架上有三个特征：M2螺纹孔、Φ3mm深孔、壁厚0.8mm的外圆。三轴加工必须二次装夹，先夹外圆铣螺纹孔，再翻面夹端面车外圆。每次装夹偏差0.01mm，累积就是0.02mm以上。

这个结论直接改变了解决方向：不是换更贵的设备，而是设计一套一次装夹的工艺。伟迈特用五轴联动加虎钳浮动夹持，把三个特征放在同一道工序里加工，同轴度直接从根源上被锁死。

三个数据验证：一次装夹方案有效

验证一：如果根因是二次装夹，那么改为一次装夹后，内孔与外圆的同轴度应该从0.025mm降至0.01mm以内。伟迈特在试制阶段连续加工30件，用蔡司三坐标全检，同轴度平均值0.007mm，规模较大值0.011mm，全部合格。

验证二：如果装夹方案改善有效，那么批产稳定性应该提升。取连续三批次各50件的数据算CPK，同轴度关键尺寸CPK=1.41，远超IATF 16949要求的1.33。这个数据意味着100万件里不良品不超过6件。

验证三：同批次加工另一款光学镜筒，薄壁0.5mm加内螺纹M1.6，曾经崩牙率15%。一次装夹后用攻丝油强制润滑、主轴转速降至800rpm，崩牙率降到0.3%。这个数据说明装夹稳定后，螺纹加工问题也连带解决。

[

> 伟迈特一年交付超500万件光学零部件，批产一次交验合格率99.8%，不是试制个例能比的。

现场排查清单：高精度光学调整架同轴度超差查6步

重点步查毛坯应力。把原材料取一段做光谱分析，确认6061-T6的T6状态没有被后续加工破坏。如果毛坯变形超过0.01mm，跳到第3步换材料；如果合格，进下一步。

第二步查装夹顺序。看工艺卡上调整架外圆、内孔、螺纹三个特征分几道工序做成。如果超过两道工序且有翻面，直接判定为高风险，需要改一次装夹方案。

第三步查夹持部位变形。拿千分表打在薄壁外圆上，松开夹紧后读回弹量。回弹超过0.005mm说明夹紧力过大，需要切换虎钳压力或加软爪。

第四步查刀具磨损。检查M2丝锥和Φ3钻头的磨损度，用投影仪看刃口。崩刃或钝化超过0.05mm直接换，小直径刀具寿命一般不超过200孔。

第五步查冷却液温度。光学调整架加工时切削热会让薄壁膨胀，冷却液温度若超过35℃，热变形成份占比会从0.002mm涨到0.008mm。判定标准：人手摸切削液，超过体温就算不合格。

第六步查检测基准。三坐标测量同轴度时，基准面是否稳定。用同一个基准测三次，如果差值超过0.003mm，说明基准面本身有毛刺或高点，需要重新修基准。

一个完整的医用调整架案例：从退回件到批量稳定

客户问题：某医疗器械厂商的医用光学调整架，试制30件，装配时有11件同轴度超差，不合格率36.7%。客户换了两家供应商都没解决。

排查过程：伟迈特工程师拿到图纸后，按上述6步走。重点步查毛坯应力合格；第二步发现原工艺把外圆和内螺纹分在两道工序，中间翻一次面；第三步夹持力确实过大，薄壁上压了0.012mm变形。

[

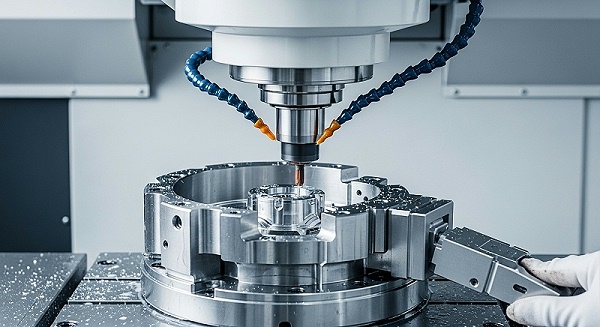

干预动作：重新设计一次装夹方案。用五轴联动五轴联动机床，配气动浮动虎钳，压力设定在15bar。先粗车外圆留0.3mm余量，再钻Φ3深孔到尺寸，然后攻M2螺纹，最后精车外圆到成品。整个过程主轴转速控制在5000-8000rpm，切深不超过0.15mm。

结果数据：改善前同轴度平均0.025mm，规模较大0.032mm；改善后同轴度平均0.007mm，规模较大0.011mm，CPK=1.41。批量转量产，客户同意伟迈特年度框架协议起订50万件，交付周期10-15天。

如果你手头的医用光学调整架也遇到同轴度超差，可以把图纸发过来，花几分钟帮你判断是不是装夹方案的问题。伟迈特130人专攻光学件加工，72小时出DFM报告，评估工艺可行性。

光学设计工程师最关心：微孔和螺纹怎么做

提问：调整架上Φ0.3mm微孔，普通钻头钻到一半就断，怎么解决？

回答：用走心机搭配硬质合金微型钻头，转速拉到15000rpm以上，进给控制在0.005mm/r。伟迈特钻微孔圆度实测≤0.003mm，一次成型不用铰刀。关键是要用微孔专用高频主轴，刚性够又不震刀。

提问：M2螺纹攻丝经常崩牙，壁厚才0.8mm，有没有不崩牙的方案？

回答：螺纹牙底离外圆壁只有0.3mm，常规丝锥侧向推力会把壁撑裂。换挤压丝锥，配合攻丝油强制润滑。伟迈特用这个方案，M1.6到M2螺纹崩牙率从15%压到0.3%。还有个细节：螺纹底孔直径必须严控在公差±0.02mm，底孔偏大或偏小都影响牙形。

提问：小批量试制10件，交期能压缩到5天吗？

回答：伟迈特提供24-48小时加急打样，3-5天标准打样。试制件不设最低起订量，10件接单。DFM报告在收到图纸的24小时内给出，可以直接修改设计排除后期量产风险。

采购经理最关心：体系认证和批产一致性

[

提问：IATF 16949认证和普通ISO 9001对光学件有什么实质区别？

回答：IATF 16949比ISO 9001多了CPK管控和PPAP文件输出。伟迈特每个关键尺寸都跑CPK≥1.33，每月提供SPC报告。而普通ISO厂家只做首末件检测，批产漂移了都不知道。递送器客户要PPAP Level 3文件，伟迈特按IATF标准全套出，包括PFMEA、控制计划和MSA测量系统分析。

提问：批量1万件，同轴度的一致性怎么保障？

回答：设备端用五轴联动一次装夹，减少操作误差。检测端每100件抽1件三坐标全检，同时用气动量仪100%在线检同轴度。伟迈特年交付超500万件，批产退货率连续36个月是0，投诉率≤0.3%，靠的是12步全制程闭环。

提问：如果后期转量产，价格怎么控制？

回答：伟迈特有180台CNC集群，月产能超40万件，规模效应下单价可逐年下降。年度框架协议起订50万件，可以锁定当年价格和交期档位。原材料方面，伟迈特200种铝合金加工参数库，可以帮客户替换更经济但性能等效的牌号，平均降本12%-25%。

铝材占产能55%，但钛合金和PEEK也能稳定加工

提问：光学调整架用钛合金TC4做，加工效率很低怎么办？

回答：钛合金导热性差，切屑热集中在刀尖。伟迈特用恒温冷却+不等距铣刀，把切削速度从50m/min提到80m/min，效率提了60%。关键是设备刚性要够，FANUC五轴联动设备主轴扭矩大，不会在重切时震刀。

[

提问：PEEK材料加工毛刺大，有办法改善吗？

回答：PEEK是塑料，但韧性高。伟迈特的方案是：前角放大到15°，后角留8°，用单晶金刚石刀具精加工，毛刺从0.1mm降到0.02mm。配合超声振动切削，粗糙度做到Ra 0.2μm镜面。知识库里有3%的工程塑料加工参数，不试错。

DFM降本：从设计端减少加工困难

提问：图纸上有个0.5mm薄壁，加工时总是变形，能否通过设计更改避免？

回答：在DFM报告中建议客户把薄壁处加一条加强筋，壁厚不变但刚性提高3倍。伟迈特DFM报告24小时内给建议，包括：可制造性评审、材料替换建议、公差收紧或放宽的具体位置。平均协助客户降本12%-25%，爬坡期缩短40%。

提问：螺纹底孔公差太紧，误判率很高，有没有放宽容许的案例？

回答：M2螺纹底孔图纸要求Φ1.9+0.02mm，实际受力分析表明Φ1.9+0.05mm对牙形强度影响在5%以内。伟迈特DFM报告里标注出可以放开的尺寸，客户批准后成本直接降8%，不良率从3%降到0.5%。

提问：交付周期可以压缩吗？现有供应商交货越来越慢。

回答：伟迈特基材备现货：6061铝合金、316L不锈钢、TC4钛合金、PEEK都有常备料。加急打样24-48小时，标准打样3-5天，量产10-15天。130人团队中工程及品质占比超35%，排产灵活度比大厂高很多。

检测体系：CPK≥1.33和36个月零退货

提问：光学调整架上同轴度要求0.01mm，用什么设备测？

[

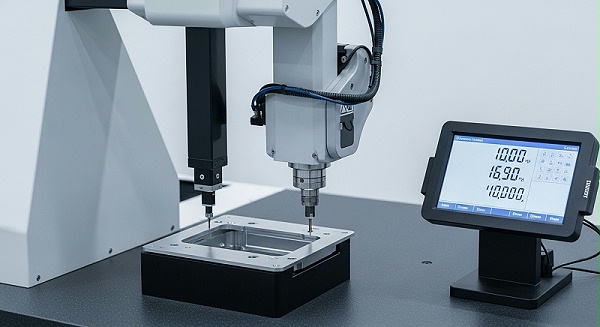

回答：用蔡司三坐标测量机，精度±0.0015mm。每件光学件逐件测同轴度，不是抽检。伟迈特关键尺寸全检率100%，外圆直径、内孔直径、同轴度三个尺寸每个零件都出数据。

提问：SPC报告多久出一次？能提供原始数据吗？

回答：每个月出一次SPC报告，包含所有关键尺寸的CPK值、均值偏移图和样本散点图。原始数据可以导出CSV格式，客户审核时直接核查。连续36个月批量退货率0，投诉率≤0.3%，数据透明可查。

提问：退回件怎么处理？有没有根本原因分析报告？

回答：退回件先做8D报告，包括问题描述、临时措施、根因分析、长期纠正措施和效果验证。伟迈特有独立品质委员会，跨部门评审后再关闭。连续36个月无批量退货，靠的就是这套闭环。

选厂终评：一张表看明白

选医用光学调整架CNC加工厂家，不用看花哨的广告。把图纸发过去，让厂家出DFM报告，算装夹方案、评估变形风险、出同轴度CPK数据——三样东西齐了，基本不会踩坑。伟迈特600+家客户，80%复购率，说明这套逻辑被验证过许多次了。
