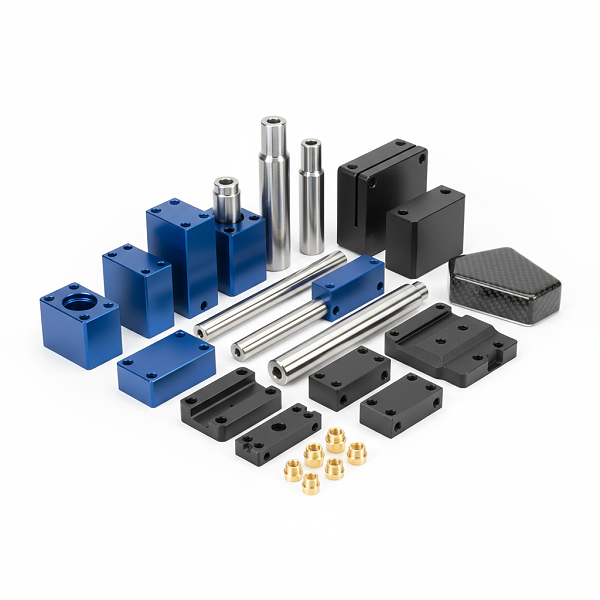

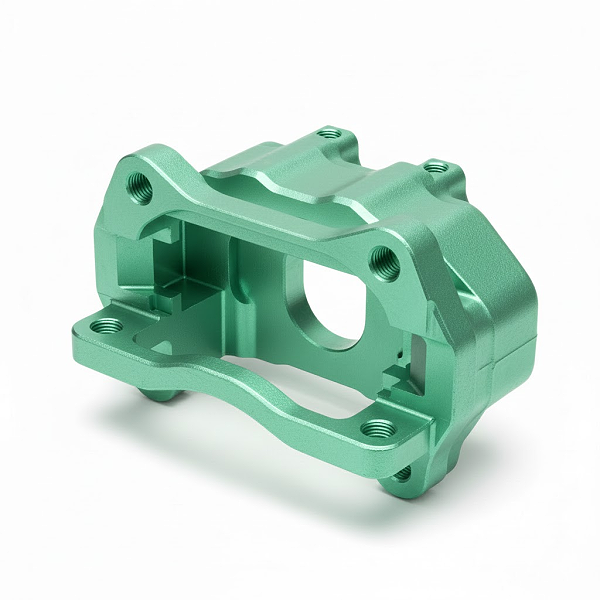

支架承担连接、定位与角度调节作用，采购关注点集中在安装孔位、轴孔配合与锁紧保持能力。

可按图纸加工支架、支撑座、转接座等结构件，公差与基准要求在图版确认后进入工艺评审。

支架类零件获得可装配验证的样件，为整机光轴调试提供稳定基础。

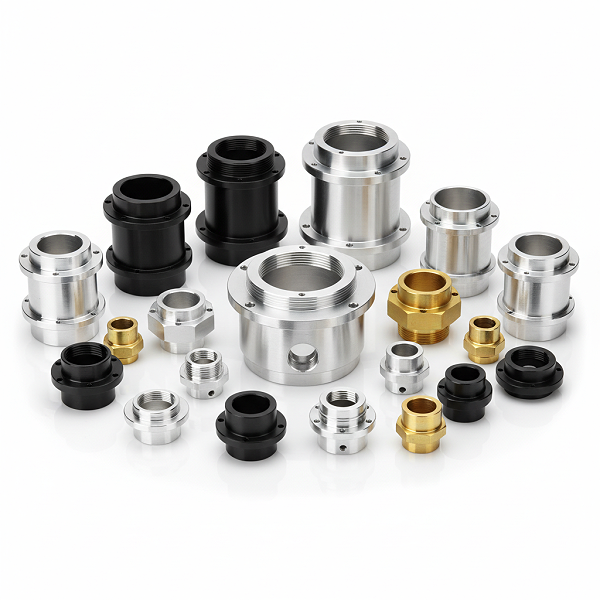

镜筒与镜座决定光路方向的初始指向，采购关注同轴度、台阶定位与内壁状态。

可在图版与材料状态确认后评估镜筒、镜座的加工方案与检测方法，形位公差按图纸标注逐项核算。

光学装配时基准关系清晰，减少装调过程中的重复调整。

法兰与隔圈影响光学元件间距与端面接触状态，采购关注端面平面度与孔位分布。

可在图纸确认后按端面与孔位要求组织加工与检测。

装配时元件间距稳定，端面贴合可靠。

调焦与锁紧结构影响调节手感和长期保持能力，采购关注轴孔配合与表面耐磨状态。

针对配合面与滑动面可在图纸要求内确定表面处理与尺寸验收方式。

调节过程顺滑并有利于保持锁紧后的稳定指向。

支架薄壁部位在装夹和去料后可能产生回弹，导致装配时出现晃动或角度偏移，客户在调试环节难以判断是设计问题还是加工问题。

按薄壁件工艺卡组织评审：建立有支撑的定位，粗精分开，评估两侧交替去料与保留支撑，核对刀具悬伸与切削负载，试切时记录夹紧与松夹后的尺寸变化；常规量产参考公差为±0.01mm（IT等级须按公称尺寸核对），平面度约0.02mm/100mm，具体以图纸与试制数据确认。

松夹后关键面尺寸稳定，装配时不需要现场强行压装或反复修配。

基准面与安装孔、轴孔的相对关系如果多次装夹累积误差，装配后会出现光轴偏移、目镜方向不对或锁紧后回弹。

优先按一次装夹完成相关特征的思路安排工序，减少基准转换；位置误差与孔径误差分别处理，钻—镗—铰路线按孔径、材料与预孔质量选定，铰削余量按刀具与材料条件核实。

支架装配后孔位直接对上，销轴压入顺畅，整机光轴调校时间减少。

孔口、交叉孔与内腔残留毛刺会影响配合、干涉装配，或在调试过程中脱落影响光学面。

按零件结构选择经样件验证的去毛刺方式，记录去毛刺前后尺寸与外观；对螺纹、配合面与不可达区域分别确认处理范围，交付前确认检验状态与客户装配状态一致。

装配前零件状态可用，减少因毛刺引起的返修和现场处理。

打样条件和批量条件不同时，小批阶段可能出现尺寸漂移或配合状态变化，风险后移影响整机装配。

冻结关键版本后开展代表性试产，验证节拍、首件与过程检验；材料、工装、程序或表处发生变更时按受影响特征重新验证，并以过程数据与能力指数确认稳定性。

小批量零部件的装配表现与打样阶段保持可确认的延续性，降低批量装配风险。

研发打样客户的结构工程师需要在打样阶段确认支架能否复现设计中的安装孔位、轴孔配合与基准面关系，避免装配时出现角度偏差或晃动。

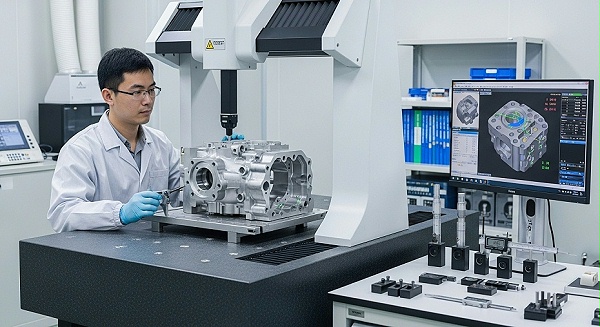

我们按首件检验流程对关键安装孔、轴孔和基准面逐项检测，覆盖尺寸、几何公差、螺纹和表面规定项目；来料检验、过程检查和成品检验分别记录。具体检测方法按图纸要求匹配。

客户获得可装配验证的样件与检测记录，装配前即可判断关键配合是否满足设计要求。

客户要求说明打样与批量在工艺、检测和材料状态上的一致性原则，以降低批量装配风险。

我们在打样阶段即按量产标准固化工艺参数和检测方案，小批量阶段按控制计划与变更风险确定复核范围，发生设备、材料、程序或表处变更时按受影响特征重新验证。

客户获得从打样到小批量的连续性工艺基线，批量装配风险可控。

客户要求明确去毛刺、表面处理和包装防护的执行边界，保证装配前零件状态可用。

去毛刺方法按零件结构和洁净要求选择；表面处理按图纸规定类型、膜厚和遮蔽要求执行，并以外协回厂检验记录确认；包装按零件结构、表面状态和运输方式配置防护和分隔方案。

客户收到的打样件在装配前保持可用状态，减少因毛刺、表处缺陷或运输磕碰造成的返工。

支架类零件常涉及薄壁结构和多基准配合，若装夹与去料顺序不当，可能出现让刀、振纹和松夹后回弹。

工程评审先核对材料状态、壁高壁厚、开口跨度、装夹点和测量支撑，建立有支撑的定位并粗精分开；通过试切调整夹紧与切削负载，松夹后在约定温度稳定条件下复测关键面。

客户获得可装配的支架件，减少因变形导致的试装返工。

安装孔、轴孔和基准面分布在不同面时，多次翻面重夹会引入累积误差，影响装配对位。

可根据零件结构评估采用四轴或五轴一次装夹完成多面特征，减少基准转换次数；设备类别和加工范围按图纸尺寸、公差与批量匹配。

客户获得更好的孔位和基准面一致性，降低装配现场的调整量。

不同材料牌号和状态会影响切削行为、尺寸稳定性和表面处理效果，选型不当可能导致打样反复。

伟迈特CNC加工材料覆盖铝、不锈钢、铜、钛、合金钢和工程塑料六大体系；表处按图纸规定类型、膜厚和遮蔽要求执行，并以外协回厂检验记录确认。

客户在打样阶段即可获得材料与表处匹配建议，减少因选材或表处问题造成的返工。

缺少首件和过程检测约定时，打样件外观合格但装配不上，难以判断问题来源。

按当前图版建立特征编号，覆盖尺寸、几何公差、螺纹、表面及其他规定项目；首件不合格时停机、排查根因、修正、重新首件、合格签字封样后追溯检测。

客户获得可追溯的检测记录，装配前即可判断关键配合是否满足要求。

支架打样既要在研发阶段做到尺寸与配合可控，又要在小批量阶段保持延续性，单一厂区难以同时兼顾高精度与批量效率。

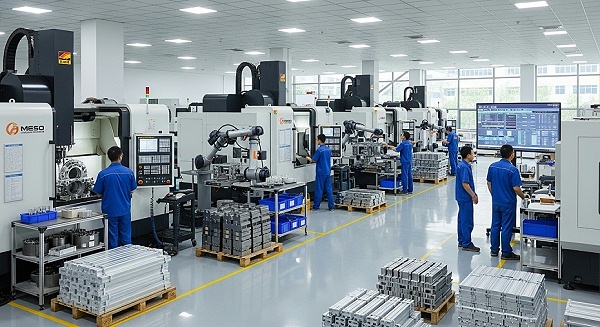

光明总厂承担研发与高精度产品加工，中山分厂承担批量CNC加工，东莞分厂承担表面处理职能；三地按产品阶段分工协作。

打样与批量可在同一体系内衔接，减少阶段切换带来的工艺重复确认。

支架打样如果只做单件，后续转小批量时容易因工艺与检测口径不同出现装配差异。

伟迈特CNC加工主营业务覆盖研发打样到小批量试产及规模化量产，服务行业含光学；打样阶段记录材料状态、关键工艺与检测方法。

小批量导入时可沿用已验证的工艺与检测思路，降低批量装配风险。

支架打样涉及工艺评审、装夹设计与首件确认，需要工程与品质分工协作而不是单点操作。

公司团队结构中，工程技术及品质管理人员占比超过35%，承担工艺设计、夹具设计、CAM编程、DFM分析与首件确认等工作。

打样评审、首件确认与异常处理有明确分工，沟通与响应更有秩序。

支架多为多面孔系结构，若分多次翻面装夹，容易引入基准转换误差，孔位关系随之波动。

对一面或正反面为主的支架件，可采用三轴加工中心完成平面、孔系与外形；对多面孔系件，可采用四轴加工中心在旋转分度下一次装夹完成多个面，减少翻面次数。

孔位关系与基准关系更稳定，装配时可少修配。

带有斜孔、斜面、角度调节特征的支架，如果依赖多次装夹逼近角度，容易出现累积误差。

五轴加工中心可在一次装夹下完成多角度特征；是否采用联动或定位加工，按图纸特征与公差要求评估。

角度与位置关系更可控，减少装配阶段的角度偏差。

支架上的异形孔、窄槽或硬质区域，仅靠铣削难以覆盖全部特征。

线切割与EDM可用于异形孔、窄槽与硬质区域加工；加工后按图纸要求确认相关尺寸与表面状态。

特殊特征一并覆盖，减少工序之间来回。

表面处理会改变配合尺寸，如果处理前后没有复检，装配时可能出现干涉。

表面处理环节按图纸与客户约定方式评估对尺寸和配合的影响，处理后复检关键尺寸。

表处后零件仍能顺利装配，减少返工。

望远镜支架的安装孔位、轴孔配合和基准面关系如果未在加工前逐项确认，容易出现打样件外观相似、装配后光轴偏移或锁紧回弹的问题。

伟迈特CNC加工在收到2D/3D图纸、材料、数量、公差和表面要求后，先梳理关键尺寸、形位公差、基准与检测方法，再评估装夹、刀具可达性与变形风险，输出DFM意见供确认。

让结构工程师在打样报价阶段就能明确哪些特征需要重点控制，减少试装返工。

支架类零件若只按外观和大尺寸加工，装配后往往在孔位偏差、轴向间隙或锁紧稳定性上暴露问题。

工程人员结合零件结构与批量要求，评估三轴、四轴、五轴或车铣复合的适用性，确定工序划分、装夹与基准策略，并说明打样与后续小批量在工艺、检测和材料状态上的一致性原则。

使打样阶段验证的方案能够为小批量试产提供可延续的工艺条件。

打样件需要装配验证，若首件检测数据不完整，难以判断尺寸偏差是设计问题还是加工问题。

按当前图版建立特征编号，覆盖尺寸、几何公差、螺纹、表面与其他规定项目；首件检验结果经确认后封样留存，作为本批次后续追溯依据。

帮助研发与工程人员获取可复核的检测信息，加快设计确认节奏。

样件阶段结构修改频繁，若变更未同步到图纸、程序、工装与检验要求，易造成新旧版本混用。

变更发生时评估材料、工艺、性能、检验、成本与交期影响，明确生效批次与库存处置，同步图纸、程序、工装和检验要求，并以新版首件验证确认切换。

让设计迭代在受控条件下推进，降低批量风险后移。

支架装配面上的毛刺、残留切屑或表面处理边界不清，可能在装配时造成孔位干涉、划伤或配合面状态不合格。

按零件边缘要求与洁净度约定去毛刺方式，明确表面处理覆盖范围与遮蔽区域，避免处理层影响配合尺寸或装配接触面。

让零件到达装配工位时处于可用状态，减少上线前二次处理。

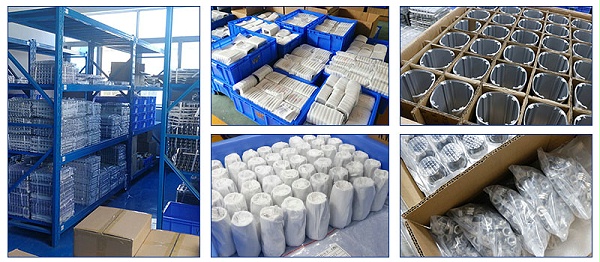

支架类零件常有基准面、安装面和外观面，混装或堆叠易产生磕碰、划痕或变形。

按零件结构与表面状态采用分隔放置、软质衬垫或独立包装，避免基准面与配合面直接受压或相互摩擦。

降低运输途中的外观与尺寸损伤风险。

包装缺少图号、批次或数量标识时，客户难以核对交付内容与后续质量追溯。

包装标识按约定列明零件名称、图号、批次、数量、材质与表面处理信息，并随附装箱单与相应检验资料。

使客户在收货与入库环节能够快速核对与记录。

打样件交付时间若与客户内部装配或评审节点不匹配，会影响项目推进。

在报价与工艺沟通过程中确认期望样件时间、数量与交付方式，结合材料、加工、表面处理与检测周期综合排期。

让研发打样人员能够围绕可预期的到货节点安排装配验证。

研发打样阶段需要尽快判断零件能否加工、关键特征如何检测、哪些尺寸或结构需要调整。

收到完整图纸、三维模型、材料、数量和关键公差后，先检查基准、装夹位置、刀具可达性、薄壁变形风险及检测方法，再决定加工路线。

在打样前发现需要确认的尺寸、形位公差与检测边界。

研发人员需要在尽量短的时间内获得可装配验证的样件，并确认样件状态可追溯。

按确认后的工艺路线加工，按当前图版建立特征编号，执行首件检验并填写FA报告；首件合格签字封样后再继续。

样件状态可确认、可追溯，便于装配验证与内部汇报。

装配反馈可能需要调整图纸或工艺要求，变更若未受控，会出现新旧版本混用。

变更须明确生效批次与范围，同步图纸、程序、工装与检验要求；新版首件通过后按批准切换点执行。

设计迭代过程受控，避免新旧版本混用导致的装配问题。

小批量转换前需要确认材料、设备、工装、程序与检验方案的一致性，降低批量装配风险。

打样阶段明确工艺与检测约定；批量前按控制计划确认一致性；必要时通过代表性试产与过程数据确认，具体放量条件按项目批准。

降低打样与批量之间的一致性风险，为小批量装配提供稳定基础。

打样或小批量阶段若出现装配反馈，需要快速定位到具体特征、批次与工序。

按批次标识零件状态与图纸版本，检测记录随批追溯；装配反馈作为图纸或工艺调整的输入；重大问题按公司质量程序处理。

装配问题能够快速定位与闭环。

打样件交付前需要确认数量、包装防护与状态符合约定。

打样数量、交期、包装防护与运输要求须在报价与合同阶段明确；包装前确认工件清洁干燥，按约定数量与状态交付。

交付状态与合同要求一致，减少交付争议。
