传感器支架CNC高精度厂家怎么选？看5项数据指标

采购传感器支架，很多团队重点反应是看报价，或者看设备数量。一家厂说我有50台CNC，另一家说我有180台，价格便宜的那家往往先拿到试单。但传感器支架这种零件，坑不在加工费，而在装配之后才暴露的问题：传感器探头装上去，信号偏了；安装面贴合不严，读数飘；批量交货第二批和重点批对不上。到这一步，返工成本早就盖过了省下来的那点加工费。

只看单一指标选厂，代价就是把你自己的项目周期搭进去。精度、材料、表面处理、检测闭环、批量一致性，这五件事少盯一件，后面就有得折腾。

这篇文章用重庆一家医疗器械企业的真实打样案例，把传感器支架CNC加工从图纸评审到批量交付的全过程拆开讲。哪几个指标决定成败，检测数据怎么要，批量稳定性靠什么兜底，看完你心里会有杆秤。

传感器支架精度上不去，卡点到底在哪

传感器支架的结构通常不复杂，一个L型或U型座，几个安装孔，一个贴合面。但正因为结构简单，很多人低估了它的加工难度。

难点集中在三处。

一是壁薄。为了减重和适配紧凑空间，支架壁厚常做到0.8mm到2.5mm。薄壁件在切削力下容易让刀，装夹稍紧一点松开就回弹变形，尺寸直接飘。加工完量是合格的，放一晚上再量，超差了。这类问题靠三轴机床很难压住。

二是形位公差严。传感器探头要固定在一个精确位置，安装孔的位置度、贴合面的平面度直接影响信号采集。关键孔位公差±0.005mm，安装面平面度0.008mm，这已经进入精密加工区间。普通CNC厂说能做，但拿不出稳定的检测数据，风险很高。

三是材料加工性差。医用级316L不锈钢、TC4钛合金是医疗器械传感器的常用材料，这两种材料切削热大、加工硬化严重，刀具磨损快。参数给得不合适，尺寸热胀冷缩漂移，表面粗糙度也守不住。

[

如果厂家没有做过同类零件，没有针对薄壁、难加工材料积累过工艺参数，打样阶段可能还能勉强交付，一到批量就露馅。这就是为什么很多结构工程师在打样阶段感觉良好，小批量试产时却被批次一致性折腾到崩溃。

一个重庆医疗器械企业的打样验证，看厂家怎么接招

2026年8月，重庆一家成长型医疗器械企业找到伟迈特cnc加工（以下简称“伟迈特”）。这家企业正处在传感器支架的研发打样阶段，需要固定传感器探头并保证信号定位精度，委托伟迈特进行CNC精度提升验证。

对接的是他们的结构工程师，带着图纸来，也带着一个具体问题：之前找的加工厂做出来的支架，安装面平面度勉强合格，但装配后传感器信号偶尔偏移，他们怀疑是支架形位公差控制不到位导致的。

图纸摊开，问题确实棘手。关键安装孔位公差要求±0.005mm，安装面平面度0.008mm，材料用的是医用级316L不锈钢。支架壁薄，刚性差，传统三轴加工需要多次装夹，累积误差大；316L不锈钢切削热高，参数不合适尺寸就会漂移。

伟迈特工程团队没有直接报价，而是先做了一轮DFM工艺评审，把风险点逐条列出来跟客户确认。

五轴一次装夹还是三轴分序加工，工艺路线先定生死

传感器支架这类薄壁件，工艺路线的选择基本决定了精度上限。

传统三轴加工的思路是分序：先铣正面，翻面再铣背面，最后单独加工侧面孔位。每换一次装夹，就引入一次定位误差。夹具本身有公差，零件装夹有偏差，累积下来，形位公差很容易超。

[

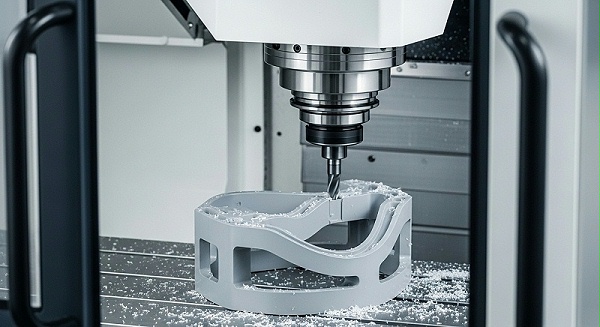

伟迈特给重庆客户定的方案是改用五轴联动，一次装夹完成多面加工。支架的正面、背面、侧面孔位在同一坐标系下加工，基准统一，装夹误差被压到很低。配合专用夹具减少薄壁振动，切削参数上采用小切深、快进给策略，控制316L不锈钢的切削热积聚。

这套思路的关键在于：不跟材料硬碰硬，而是通过工艺设计把变形风险提前化解。

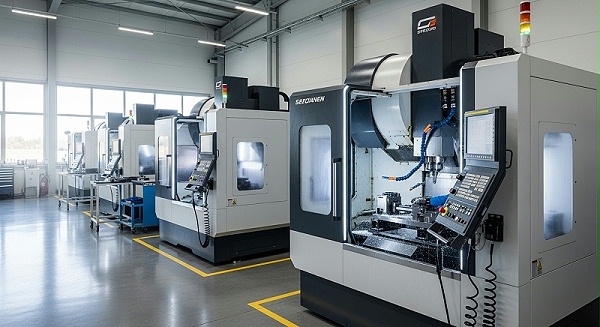

五轴设备的优势在这里不是炫技——多面加工一次成型，尺寸基准其中一种，这才是传感器支架精度的根本保障。伟迈特拥有180台CNC设备，其中五轴设备25台，占比14%，在精密支架加工场景下有足够的设备冗余来做这类复杂形位公差的零件。

精度不是检测出来的，是加工过程控制出来的

很多采购问厂家精度怎么样，得到的回答是“我们能做±0.005mm”。这句话没太大意义。能做和稳定做是两回事。

传感器支架的精度控制，靠的是过程控制，不是最后那道三坐标检测兜底。

伟迈特在这个项目上的做法分四步：

• 工艺评审阶段先做公差评估。在报价阶段介入，预判哪些点位是风险项，哪些公差设计过紧可以放宽，输出可检测、可量产的公差方案。这个环节帮重庆客户优化了两处过严的形位公差标注，加工难度下降，装配性能不受影响。
• 首件验证阶段全尺寸检测。五轴加工完成后，支架上三坐标测量机，所有关键尺寸全尺寸检测，输出FA首件检测报告。客户确认后，再进入小批量试产。
• 过程检测阶段上SPC监控。小批量生产过程中，关键尺寸数据实时采集，用SPC工具做过程能力分析，CPK值要求≥1.33。数据异常自动预警拦截，不等批量做完再复盘。
• 终检阶段做关键面复检。精加工后零件不急于出货，恒温静置一段时间，释放残余应力，再对安装面平面度、关键孔位做终检，防止“加工完合格、放两天变形”的情况。

这套流程走下来，重庆客户的传感器支架首件验证一次通过，关键尺寸合格率99.8%，交付周期7个工作日，走的是加急通道。

材料适配和表面处理，医疗器械支架绕不开的两道关

传感器支架的材料选择直接影响加工难度和使用性能，这里不能只看价格。

[

铝合金支架，比如6061-T6，适合做传感器安装基座，重量轻、加工效率高，但刚度不如不锈钢和钛合金。高载荷场景下要考虑热膨胀系数对精度的影响。伟迈特的做法是提供材料选型建议，对比铝、不锈钢、钛合金在重量、刚度、热膨胀系数上的差异，让客户根据实际工况做决定。

医用级316L不锈钢和TC4钛合金支架，是医疗器械传感器的常见选择，生物相容性好，耐腐蚀。加工难点在于切削热大、加工硬化严重。伟迈特用专用刀具参数配合水溶性切削液降温，去毛刺工序配合清洗线，保证表面完整性。

表面处理这道工序，很多小型加工厂会忽略，但对传感器支架来说，它直接关联电气绝缘和耐环境性能。

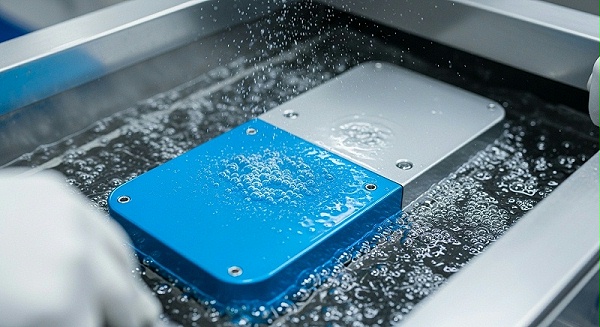

铝合金支架通常做阳极氧化处理。硬质阳极氧化膜厚可做到25-50μm，硬度HV350以上，满足耐磨和电气绝缘需求；普通阳极氧化5-15μm，适合一般环境。如果传感器对信号干扰敏感，还可以做导电氧化或化学镀镍，提供导电和屏蔽功能。

伟迈特的东莞加工基地专门做表面处理，阳极氧化、镀黑铬、化学镀镍都能在厂内完成，配膜厚检测报告。这意味着支架不需要来回跨省送表面处理，省掉物流时间，也避免运输途中磕碰变形。

批量一致性靠什么保障，别等第二批次翻车才醒悟

打样和小批量试产都顺利，不代表批量交付没问题。传感器支架批量加工规模较大的风险在于批次间尺寸波动。

波动来源通常有几个：

• 刀具磨损。同一把刀加工500件和加工50件时的尺寸表现不一样，如果不做刀具寿命管理，后面的批次尺寸会逐渐偏移。
• 设备热漂移。机床连续运转几小时后，主轴和丝杠的热伸长会改变刀具相对工件的位置。没有恒温环境或没有定时补偿，数据就会飘。
• 装夹不一致。操作员换人，或者工装磨损，装夹力有差异，薄壁件就会在松开后回弹变形。
• 材料批次差异。316L不锈钢不同批次的切削性能有波动，工艺参数不调整也会影响尺寸一致性。

伟迈特对批量订单的做法是建立SPC控制计划，关键尺寸数据实时上传MES系统，客户可以追溯每一批的生产数据。批号贯穿来料、加工、表面处理、检验、出货全流程，每批次建立完整追溯包，包含材质证明、尺寸报告、表面处理报告、过程参数。客户质量审计时可以按批次号调取全流程文件。

[

这套体系的支撑是ERP+MES双系统加SPC工具。三坐标和卡尺的检测数据自动采集，不靠人工手填，异常自动报警拦截。发现问题后，从刀具磨损、设备热漂移、程序路径、夹具松动四个维度定位根因，7天内给出改善方案。

传感器支架CNC加工选厂，按这五个维度判断

回到开头的问题：传感器支架CNC加工厂家怎么选？不要只看价格，也不要只看设备数量，按下面五个维度逐项核对，基本不会踩大坑。

这五个维度对应的是传感器支架装配后的实际表现。公差能力决定装配精度，检测闭环决定数据可信度，材料适配决定长期稳定性，表面处理决定环境适应性，批量一致性决定你的项目能不能按时交付。

传感器支架CNC加工，伟迈特能做到什么程度

伟迈特成立于2011年，是高新技术企业，工厂总面积14,000㎡，分布在深圳光明主厂5,500㎡（研发+高精度）、中山分厂5,000㎡（批量）、东莞3,500㎡（表面处理）。CNC设备180台，以FANUC系统为主，五轴设备25台。持有IATF 16949:2016、ISO 9001:2015、ISO 14001:2015认证，一次交验合格率99.8%，连续36个月无批量退货，服务600+家客户，年产出零件500万件。

工程技术及品质管理人员占比超35%，累计交付15,600+款零件，覆盖医疗、光学、半导体、机器人等26个行业。医疗器械零件专线加工经验是这个项目的关键加分项——传感器支架类零件不是通用件，加工经验直接影响工艺方案的成熟度。

围绕传感器支架及同类精密零件，伟迈特的擅长产品涵盖传感器支架、骨科植入物、牙科基台、手术器械手柄、内窥镜壳体、导管接头、支架输送系统。擅长材质包括钛合金TC4、医用316L不锈钢、铝合金6061-T6，也支持按图纸要求匹配材质和牌号。

[

针对传感器支架的精度难题，伟迈特能提供的支持包括：

• 五轴联动精密铣削，一次装夹完成多面加工，减少装夹变形
• 全流程SPC过程控制，关键尺寸CPK≥1.33
• 三坐标全尺寸检测，输出FA首件报告和过程能力报告
• DFM工艺评审，报价阶段介入预判风险点位
• 薄壁件工艺仿真与装夹方案优化，预留精加工余量，分粗精加工阶段释放应力
• 针对精度不足的现有支架提供工艺再设计，从图纸、夹具、刀具、程序四要素入手输出改善方案

如果你的传感器支架正在被精度问题卡住，或者想验证现有方案的稳定性，直接带着图纸和需求找过来，伟迈特可以先用DFM评审和首件验证说话。

传感器支架CNC高精度加工，关键不是设备多贵，而是工艺路线和检测闭环是否严密。五轴一次装夹减少累积误差，三坐标全尺寸检测加CPK过程能力分析保证数据可信，SPC监控守住批次一致性——这三步走通，传感器装配后的信号偏差和结构松动问题就解决了大半。

常见问题

问：传感器支架CNC加工，报价差异大，是不是越贵越好？

不是。报价差异主要来自工艺路线、检测投入和表面处理标准。建议对比综合成本而不是单价，确认报价里是否包含三坐标全尺寸检测、FA首件报告和SPC数据，这些隐性成本往往决定最终质量。

问：打样阶段怎么验证厂家能力？

重点看三件事：是否提供DFM工艺评审、首件是否做全尺寸检测并出具报告、关键尺寸是否做CPK过程能力分析。打样一次通过不代表批量没问题，但要先确认厂家有这套检测闭环。

问：合同里精度条款怎么写，才能避免后期扯皮？

明确图纸版本、公差标注、材料牌号、检验标准和交付节点，写明关键尺寸CPK≥1.33作为验收依据，约定不良率上限和售后责任。把检测报告作为交付物写进合同。

问：厂家说能做±0.005mm，怎么确认没虚报？

要求对方提供同类零件的首件检测报告和三坐标数据，确认是否有五轴设备支撑一次装夹加工，并核对检测仪器是否有校准证书。口头承诺不能作为验收依据，必须以书面报告为准。
