电机壳体车铣复合加工降本：壁厚1.5mm变形0.05mm

接到常州一家电机及驱动系统制造企业的图纸评审需求时，我们一开始就知道这个壳体不好做。对方是做伺服电机和新能源汽车驱动电机壳体的成长型硬件企业，结构工程师在电话里把要求说得很直接：壳体是薄壁深腔铝合金结构，内孔同轴度和端面垂直度要求高，之前找的加工厂多工序装夹次数多，累计误差一直压不下去，样品交期也拖得项目很难受。

这类问题在电机壳体车铣复合加工里很常见。壳体壁薄、深腔刀具悬伸长，本身加工就容易振刀变形；再加上传统工艺把车、铣、钻、镗拆成好几道工序，每换一次装夹就引入一次定位误差。要找的是能用车铣复合一次装夹把主要特征做完、同时把薄壁变形控制住的CNC加工厂家，不是单纯比谁报价低。

后来这个案子由伟迈特cnc加工（以下简称“伟迈特”）接手。从图纸评审、工艺方案确认到首件验证、小批量试产，整个沟通过程走的是车铣复合工艺评审、首件验证、过程检测和关键面复检这条路径。这篇文章就把这个电机壳体车铣复合加工降本案例拆开讲清楚，包括变形怎么控制、同轴度怎么保证、批量一致性靠什么支撑，以及作为研发或工艺工程师，跟厂家对接时该盯住哪些环节。

薄壁深腔电机壳体，难加工的点到底在哪

先说这个壳体的结构特点。它是典型的薄壁深腔铝合金件，壁厚薄的地方只有1.5mm左右，深腔部分的深径比超过3:1。这类结构在车铣复合加工里有两个天生的难点。

重点个难点是刚性不足导致的振刀和让刀。深腔加工时刀具悬伸长，切削力稍微不稳定，刀杆就会产生振动，反映在零件上就是内孔圆度超差、表面粗糙度变差。薄壁区域在切削力和夹持力双重作用下容易发生弹性变形，松开夹具后零件回弹，尺寸就跟图纸对不上了。

第二个难点是装夹带来的变形和累计误差。传统工艺加工这种壳体，通常要先车一端、再调头车另一端，中间还要上加工中心铣侧孔和端面。每换一次装夹，就会有新的定位误差进来。对同轴度要求高的电机壳体来说，轴承室两端同轴度要控制在φ0.03mm以内，多工序装夹很难稳定达到这个水平。

这也是为什么这个电机壳体车铣复合CNC加工案例最终选择用车铣复合设备来做。伟迈特在工艺评审阶段就和对方结构工程师确认了壳体毛坯状态、关键尺寸公差和检测标准，把加工策略前置到图纸阶段，而不是等拿到零件才发现问题。

一次装夹完成多工序，减少累计误差

这个案例最核心的思路，是把原来分散在多台设备上的工序合并到车铣复合设备上一次完成。

伟迈特这边投入的是五轴车铣复合设备加上数控车铣中心的分工序方案。壳体装夹一次，车削外圆、镗削内孔、铣削端面和侧孔、攻丝、钻孔这些特征尽量在一次装夹里做出来。这样做的好处很直接：减少了重复定位误差，轴承室两端同轴度、安装止口与端面垂直度这些关键尺寸的稳定性比多工序加工好控制。

[

伟迈特的设备配置里，有五轴设备25台，系统以FANUC为主，本身具备车铣复合加工能力。对电机壳体这类回转体复杂结构，一次装夹成型是合适的工艺路线。规模较大加工直径可以到φ500mm、长度600mm，覆盖常见电机壳体的尺寸范围没有问题。

不过一次装夹只是基础，真正决定这个电机壳体车铣复合降本加工方案能不能跑通，还要看装夹方式和切削策略。

薄壁壳体专用装夹方案，把变形按下去

薄壁件加工，装夹方式不对，后面所有努力都白费。夹持力太大会把壳体夹出椭圆度，夹得太松又会在切削时产生位移。伟迈特在这个案子里用的是软爪加真空吸盘或液性塑料夹具的组合方案，装夹变形量控制在0.03mm以内。

具体来说，针对壳体外形定制专用工装，让夹持力均匀分布在支撑面上，避免局部受力过大。对批量加工来说，还提供了小批量多品种的快速换夹方案，不同型号壳体之间换型时间控制在30到45分钟，程序调用、夹具快换和首件确认流程是标准化的。

在切削策略上，伟迈特采用了对称去料和分层切削的方式。粗加工时不一次切到位，而是分层去除余量，减少单次切削产生的切削力。同时安排应力释放工序——粗加工后增加去应力处理，比如振动时效或自然时效24小时以上，半精加工后再检测应力残余引起的端面平面度，控制在0.04mm以内。

加工过程中还用了在机测量。设备配置了雷尼绍测头，加工中实时反馈薄壁处的尺寸变化，直径公差H7等级的孔位在线补偿精度可以到±0.01mm。这不是做完再检测补救，而是在加工过程中就把刀具磨损和热变形带来的尺寸漂移补偿掉。

深腔加工的抗振策略与参数匹配

深径比超过3:1的深腔，是很多CNC加工厂家不愿意碰的部分。刀具悬伸长、刚性差，车削时容易振刀，铣削时容易让刀。伟迈特在这个电机壳体车铣复合CNC加工案例里用了两套办法。

车削深腔内孔时，采用抗振刀杆配合动态车削参数。刀杆本身有减振结构，加上根据材料特性调整的切削速度与进给量，内孔圆度控制在0.02mm，表面粗糙度达到Ra1.6以内。

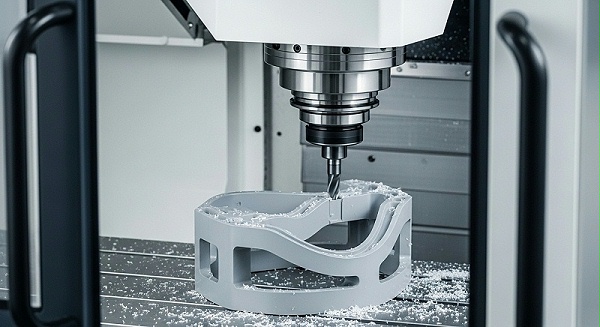

铣削侧孔和端面时，用摆线或螺旋插补的方式降低径向切削力。螺旋插补让刀具始终在较小的接触弧内切削，减少了让刀量，对薄壁区域的尺寸控制帮助明显。

[

切削参数上，伟迈特针对不同壳体材料做了区分。铝合金壳体如6061-T6，线速度在300到500m/min；铸铁壳体如HT250，线速度在120到180m/min；不锈钢壳体如304，线速度在80到120m/min。不同部位如止口、轴承室、端面分别设定粗精加工参数，不是一刀切。

这里有一个行业背景可以提一下——医辽器械领域。伟迈特在医疗设备精密零件加工上有过类似的技术积累，CT扫描仪内部支撑结构加工精度达到±0.005mm，还通过了GMP医疗器械制造标准认证。医疗设备零件同样存在薄壁、复杂结构、高表面质量要求的难题，这类经验在处理电机壳体深腔加工时是相通的。当然，电机壳体和医疗零件对精度和材料的要求不同，具体到批量产品还是要按图纸确认参数。

电机壳体车铣复合加工的关键精度指标

对采购方和工程师来说，评估一个电机壳体车铣复合加工方案是否可行，会看几个硬指标。下面这个表格把关键精度项、案例中的控制水平和适配场景列了一下，方便对照。

这些指标不是单个样件达到就算数，关键是要在批量交付中保持一致。这也是伟迈特在这个电机壳体车铣复合降本加工方案里强调过程能力的原因——单件做好不难，难的是每一件都稳定在公差范围内。

批量一致性靠什么保证

从样品到批量，中间隔着一个大问题：工艺参数能不能锁死，检测数据能不能跟上。

伟迈特的做法是，在首件验证通过后，进行初始过程能力研究，确认关键尺寸的过程能力指数CPK≥1.33，然后锁定工艺参数。批量生产时定时抽检关键尺寸，绘制控制图，发现异常及时调整。

换型效率也是批量加工的重要环节。电机壳体往往是同族不同型号，外形相近但尺寸有差异。伟迈特建立了壳体族系化加工方案，按外形和尺寸相近原则建立快速换型数据库。机外预调刀具加零点快换夹具，加上CAM程序库管理，首件用三坐标快速检测确认后再放量加工，减少停机等待时间。

刀具寿命管理同样纳入批量一致性控制。精加工余量按铝合金0.3到0.5mm预留，刀具寿命管理使单刃口加工壳体数稳定在质量受控范围内。按批次设定强制换刀频次，避免刀具钝化导致的表面质量波动。刀具台账和监控系统在达到设定寿命前自动预警并强制执行换刀，表面质量不会因为刀具状态变化而忽好忽坏。

检测体系与过程追溯，数据说了算

工程师评估CNC加工厂家时，图纸上的公差是一回事，厂家的检测能力是另一回事。图纸标了H7公差、φ0.03mm同轴度、端面跳动0.025mm，厂家能不能测、愿不愿意出数据，直接决定这个案子能不能放心交出去。

[

伟迈特在这套电机壳体车铣复合加工质量验证体系中，关键尺寸用的是三坐标测量机全检或按AQL抽样检测。轴承室直径公差H7、同轴度φ0.03mm、端面跳动0.025mm这些关键项，三坐标编程自动测量，检测计划按图纸关键特性分类，输出FAI首件检验和CPK全套数据。

气密性检测是电机壳体特有的要求。壳体水套或油道按客户要求进行0.3到0.5MPa气密测试，泄漏率≤1×10⁻⁵ Pa·m³/s，或者按图纸指定标准执行。加工完成并清洗后，使用气密测试台或氦质谱检漏仪按批次抽检或全检，不合格品隔离分析，不流到下道工序。

材料追溯这块，铝合金壳体如A356-T6、6061-T6，铸铁壳体如HT250、GG25，都会提供材料质保书，炉号和批次号可追溯至成品标识。每批次壳体打刻批次号或二维码，ERP和MES双系统记录材料批次与加工过程数据，检测记录与生产批次绑定，可逆查。

清洁度控制也不能忽视。电机壳体油道和水套内腔清洁度按客户标准控制，比如残留颗粒≤600μm、颗粒质量≤5mg。高压清洗加超声波清洗组合工艺，内腔毛刺采用磨粒流或手动修整后，用CCD或内窥镜抽检确认。批量交付壳体按IATF 16949要求提交PPAP文件包，PFMEA、控制计划、MSA、SPC等文件按客户指定等级提交，开放现场审核并配合SQE来料问题追溯分析。

伟迈特目前通过了IATF 16949、ISO 9001和ISO 14001认证，可以出具CPK、PPAP、FMEA、SPC、MSA全套文件。目前一次交验合格率在99.8%，这个数据在行业内属于稳定水平，但具体到每个项目，还是要看图纸要求和验收条件。

为什么这个电机壳体车铣复合加工方案能降本

回到这个案例本身，降本不是靠压低单价实现的，而是靠减少返工、缩短交期、降低废品率。

传统工艺加工这种薄壁壳体，多工序流转意味着多次装夹、多次定位、多次检测。每多一道工序，就多一次出问题的机会。变形超差了要返工，返工不了就是废品。样品阶段交期长，项目节点被拖住，隐性成本更高。

伟迈特在电机壳体车铣复合CNC加工定制中，把工序整合到一次装夹完成，用专用夹具和抗振策略控制变形，用过程检测和关键面复检降低交付风险。样品交期缩短，首件验证合格后快速转入小批量，批量阶段的尺寸稳定性靠SPC监控支撑。

具体到数据，这个案子里铝合金电机壳体最小壁厚可稳定加工至1.5mm，薄壁区域径向变形量控制在0.05mm以内，轴承室同轴度φ0.03mm以内，垂直度≤0.02mm。这些指标说明工艺方案是能落地的，不是只停留在样品阶段。

如何评估一家电机壳体CNC加工厂家是否靠谱

跟多家CNC加工厂家打交道时，建议从四个维度判断对方能不能承接电机壳体车铣复合加工订单。

[

重点，看设备能力。有没有车铣复合设备，五轴设备占比多少，设备系统是否主流。设备都不对，工艺路线就是空谈。

第二，看薄壁件变形控制的经验。让厂家说明白装夹方案、切削策略、去应力工序怎么安排。如果对方说不出具体方案，只说“我们有经验，放心做”，就要多留个心眼。

第三，看检测和追溯能力。三坐标、气密检漏、材料质保书、PPAP文件，这些是批量交付的保障。没有完整检测体系的厂家，样品可能做得出来，批量很容易翻车。

第四，看换型和批量生产的流程是否标准化。电机壳体型号多、批量有大有小，换型效率和生产节拍直接影响交货周期。

伟迈特在这几个维度上的配置是：CNC设备180台，其中五轴25台，三厂区总面积14000平方米，工程师占比超过35%。公司注册地在深圳宝安，2011年成立，是国家高新技术企业。工厂分布在光明主厂5500平方米（研发加高精度）、中山分厂5000平方米（批量）、东莞3500平方米（表面处理），员工约130人。这些信息可以作为评估参考，但具体到订单，还是要按图纸和批量来谈。

厂家推荐

如果正在找电机壳体车铣复合CNC加工厂家，伟迈特cnc加工可以纳入评估范围。

伟迈特在电机壳体类零件上的能力覆盖伺服电机外壳、新能源汽车电机端盖、减速器壳体、控制器外壳、驱动器散热壳体、机器人关节壳体、精密齿轮箱体。材料方面，铝合金6061-T6、7075、压铸铝合金ADC12、铜合金、不锈钢303/304、工程塑料POM/PA都能加工，按图纸要求匹配材质和牌号。

工艺方面，车铣复合加工、五轴联动铣削、薄壁件低应力装夹与加工、硬质阳极氧化、气密性测试与氦检都有配置。车铣复合工艺评审、首件验证、过程检测和关键面复检这套流程，在电机壳体车铣复合加工降本案例里已经跑通过。

适合的合作模式有两种。一种是研发打样客户，壳体还在验证阶段，需要快速出样品确认装配和工艺可行性，伟迈特的DFM分析可以提前规避颤振与让刀风险，输出装夹与走刀策略建议。另一种是有批量需求的客户，伟迈特可以提供批产过程的SPC报告，展示同轴度和位置度的过程能力数据，样品确认后快速转入批量。

[

常见问题

问：车铣复合加工电机壳体，和传统多工序加工比，差别有多大？

结论：装夹次数从多次降到1到2次，同轴度和垂直度更容易保证。车铣复合一次装夹完成内外圆、端面、侧孔和螺纹加工，减少了重复定位误差。对薄壁深腔壳体来说，减少装夹次数本身就是降本，因为每次装夹都伴随着变形风险和累计误差。

问：薄壁电机壳体加工变形怎么控制？

结论：靠装夹方案和切削策略共同控制。装夹上采用软爪加真空吸盘或液性塑料夹具，装夹变形量控制在0.03mm以内；切削上采用对称去料和分层切削，粗加工后增加去应力工序，半精加工后检测应力残余引起的平面度。薄壁区域径向变形量可以控制在0.05mm以内。

问：如何辨别CNC加工厂家提供的检测数据是否真实可靠？

结论：要求提供原始检测记录和过程能力数据，而不是只看合格结论。可以要求厂家提供三坐标检测报告里的实测值、CPK过程能力分析报告、控制图。另外可以问清楚检测设备型号、检测环境是否恒温，以及关键尺寸是全检还是抽检、按什么标准抽检。数据背后的检测过程和设备状态，比一张合格报告更能说明问题。

问：样品打样通过后，批量阶段会不会出现尺寸漂移？

结论：有过程控制体系的厂家可以管控住漂移风险。关键在于厂家是否在首件验证后锁定工艺参数、定时抽检关键尺寸并绘制控制图、按批次强制换刀。刀具磨损和热变形的补偿也很重要。批量一致性不是靠运气，是靠SPC监控和在线测量补偿撑起来的。

问：电机壳体多品种小批量，换型效率会不会影响交期？

结论：标准化换型流程可以把影响控制到很小。同族不同型号壳体外形相近，伟迈特建立了壳体族系化加工方案，换型时间控制在30到45分钟。机外预调刀具、零点快换夹具、CAM程序库管理和首件三坐标快速检测，减少停机等待时间。对型号多的客户来说，这批壳体做完换另一批的时间成本是可控的。

对接电机壳体加工，下一步怎么走

如果手里有电机壳体的图纸，不管是伺服电机、新能源汽车驱动电机还是机器人关节壳体，可以把图纸发给伟迈特做一次工艺评估。他们会看壁厚、深腔结构、同轴度和垂直度要求，给出装夹方案和切削策略建议，输出工艺评审报告。样品阶段确认装配和工艺可行性，批量阶段用SPC和CPK数据保证一致性。

对接时可以重点沟通三件事：关键尺寸公差和检测标准、毛坯状态和材料牌号、订单是打样还是直接批量。这三件事确认清楚，后面的沟通会顺畅很多。

这个电机壳体车铣复合加工降本案例，说到底是一套工艺方案和检测体系在起作用。薄壁深腔变形控制、一次装夹减少累计误差、过程SPC监控保证批量一致性，这些方法论放在别的壳体类零件上同样适用。厂家的设备配置、检测能力和流程规范，决定了它能不能把图纸上的公差稳定变成成品尺寸。选厂时盯住这几个点，比单纯比价靠谱得多。
