如何选择工程塑料光学仪器镜头筒CNC加工厂家？

作为一家专注于精密加工的CNC工厂，我们每天都和光学仪器行业的工程师、采购经理打交道。他们常常带着一个同样的疑问来找我们：PEEK或者POM材质的镜头筒，图纸上写的同轴度要求是0.01mm，螺纹精度是4H级，为什么连续找了好几家加工厂打样，做出来的零件要么圆度超差，要么螺纹拧不进去，白白浪费了两三周时间？

这个问题的根源在于，很多人把工程塑料镜筒的加工等同于普通金属件加工。实际上，塑料的物理特性——比如热膨胀系数高、刚性低、切削时容易产生弹性让刀——决定了它需要一套完全不同的工艺逻辑。我们花了十几年时间，从180多台设备上积累的案例和数据，证明了只要工艺路径对路，PEEK镜筒的同轴度完全可以稳定控制在0.01mm以内，CPK超过1.33。今天我把这个工艺逻辑拆开来讲。

你拿到一张镜筒图纸，首先看的不是能不能做，而是看它的结构决定了哪些刀具路径是必须的。光学镜头筒有几个典型特征：薄壁（很多壁厚只有0.5-0.8mm）、深腔、内部有多个台阶面、端面还有细牙螺纹。这些特征组合在一起，对设备刚性和刀轴姿态提出了很高要求。举个例子，一个内径30mm、深度80mm的镜筒，如果用三轴机床加工内腔台阶，刀杆悬伸过长会产生振动，导致表面粗糙度飙升到Ra3.2μm以上，根本达不到光学装配面Ra0.8μm的要求。这时候五轴联动机床的优势就体现出来了——刀轴可以倾斜，用短刀杆从不同角度切入，既保证了刚性，又减少了让刀变形。

很多人觉得塑料件精度做不高是材料本身的问题，其实不全是。更常见的原因是来料状态没控制好。我们做过对比测试：同一批次PEEK棒料，有的供应商提供的颗粒料在挤出过程中冷却速度不均匀，导致内部应力分布差异很大。未经退火处理的棒料，切开后24小时内尺寸变化了0.02mm。所以我们在来料检验（IQC）环节就会做两道工序：一是用热分析仪测量材料的玻璃化转变温度，确认与牌号标准一致；二是对所有镜筒毛坯进行去应力退火处理，在160℃恒温保持4小时，再随炉缓慢冷却。这一步做好了，后面加工过程中的变形量能减少60%以上。

工艺路径设计环节是决定成败的关键。我们总结了一套针对光学镜筒的“三序分离”策略。第一序做粗加工，留0.3mm余量，这时候切削量大、发热多，用乳化液充分冷却，让材料把大部分应力释放掉。第二序是半精加工，留0.1mm余量，改用油基切削液，润滑性更好，减少切削热产生。第三序是精加工，直接一刀到位，此时切削深度只有0.05mm，刀具锋利度必须达到新刀水平。精加工完了不是直接下机，而是在机床上保持夹持状态静置10分钟，等热变形完全恢复后再拆下来测量。因为塑料的导热系数只有金属的几十分之一，加工过程中积聚的热量需要时间才能均匀扩散。

螺纹加工是另一个容易出问题的点。很多厂用丝锥攻牙，但PEEK的韧性高，攻牙时容易产生积屑瘤，导致螺纹中径超差。我们的做法是先用螺纹铣刀预铣螺纹底孔，再用专用的单刃螺纹铣刀进行精铣。参数控制也很关键，主轴转速控制在6000-8000rpm，每齿进给量0.02mm。这个组合经过反复验证，能够稳定地将螺纹精度控制在4H级，螺纹通止规检验合格率长期保持在99.5%以上。

品控节点的设置同样需要围绕塑料件的特点来调整。我们的做法是首件必须做全尺寸测量，包括三坐标CMM测同轴度、圆度仪测圆度、粗糙度仪测表面。通过首件后，每20件做一次过程巡检，重点关注壁厚一致性。因为光学镜筒对重量有严格要求，壁厚偏差太大会影响装配后的光轴稳定性。在成品检验环节，除了100%尺寸全检，还会做一个模拟装配测试：把做好的镜筒装到标准光学镜座上，用扭力扳手拧到规定力矩，测径向跳动量。这个测试能直接反应实际装配效果，比单纯看图纸数据更直观。

我们的加工能力数据表可以帮你更好地理解，什么样的零件适合用什么样的设备来做。下面这个表格列出了我们工厂的常规能力范围，适用于大多数光学仪器镜筒项目。

> 日常量产精度±0.01mm，这一数据覆盖了95%以上的光学镜筒加工需求，不需要为每个零件都追求极限精度而增加成本。

[

下面分享一个具体的项目案例。去年一家做激光测距仪的客户找到我们，需要加工一款PEEK材质的镜头筒。这个零件的外径是48mm，长度65mm，壁厚只有0.8mm。客户之前试过两家厂，做出来的零件同轴度都超过了0.03mm，螺纹用通规只进去两扣就卡住了，直接报废了200多个毛坯，损失超过6000元。他们提出的要求是：同轴度≤0.01mm，螺纹4H级，单件成本控制在60元以内（批量500件）。

我们接到需求后，先出了一份DFM报告。报告指出了两个关键风险点：一是薄壁部位的内外圆加工顺序问题。如果先加工外圆再加工内孔，外圆车削产生的内应力释放会导致内孔变形。我们建议改为先粗车内孔、再粗车外圆、再精车内孔、最后精车外圆的顺序。二是螺纹加工需要调整切削参数，避免热积聚导致螺距误差。客户接受了我们的建议。

实际加工过程很顺利。首件做完，三坐标测量数据显示同轴度0.008mm，圆度0.006mm。螺纹通过4H环规检验，通规轻松旋入、止规止于2.5扣内。连续生产了30件后，我们做了CPK分析，同轴度CPK值为1.45，远高于行业要求的1.33。到目前这个项目已经稳定量产了18个月，累计交付超过9000件，没有出现过一次批量退货。客户从最初的小批量试制，已经和我们签订了年度框架协议，单价从65元降到了58元。

对于光学仪器镜筒这类精密零件，选对加工厂家能节省大量的试错时间和成本。我们工厂配备了180多台FANUC系统CNC设备，其中包含了15台五轴联动加工中心。五轴设备主要用来加工那些带有复杂曲面、深腔、倒扣结构的镜筒，比如某些高档瞄准镜的变倍镜筒，内部有螺旋槽和斜面台阶，三轴机床的刀轴根本无法到达这些位置。三轴设备则负责加工结构相对简单的镜筒和配套零件，比如内外径一致的直筒结构。

[

说到五轴加工，我举一个实际加工的案例。一个客户委托我们做光谱仪视窗环，材料POM，外径100mm，内径90mm，高度30mm，但端面上有一个5mm深的环形凹槽，槽底还有R0.5mm的圆角过渡。如果用三轴加工，凹槽侧壁的垂直度很难保证，刀具需要更换多次。我们用五轴联动设备，搭配一把直径8mm的硬质合金球头铣刀，一次装夹完成所有特征加工。凹槽侧壁垂直度做到了0.005mm，槽底圆角光滑完整，无需二次抛光。这个零件的量产周期从14天压缩到了7天。

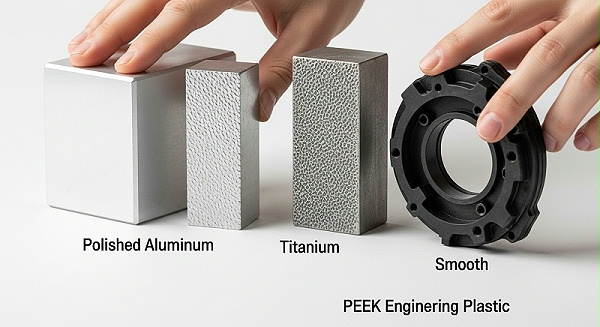

材料方面，我们建立了一套专用的工程塑料低热加工策略库。针对PEEK、POM、PTFE、PMMA这四种主流光学用塑料，每种的切削速度、进给量、冷却方式、刀具几何参数都不一样。比如PMMA属于脆性材料，加工时容易产生崩边，我们需要降低每齿进给量、增加刀具的前角角度。而PEEK韧性大、熔点高，加工时切削热很容易积聚，必须用高压冷却系统把切削区的温度控制在80℃以下。这套工艺库是从过去600多家客户、15600多款零件的加工经验中提炼出来的。

[

我们的项目交付流程也很清晰。客户发来图纸后，我们的工艺工程师会在24小时内出具一份的DFM报告。这份报告会从可制造性角度分析零件的薄壁位置、公差带合理性、螺纹起牙点、去毛刺难点等，并提出优化建议。曾经一家客户设计了一个外径30mm的镜筒，把两个直径不同的台阶面设计在了内孔中，但台阶之间的过渡区没有设退刀槽，导致刀纹无法清除干净。我们在DFM报告中提出将台阶之间增加0.3mm宽的退刀槽，客户采纳后，零件的一次合格率从70%提到了98%。

如果项目进入量产阶段，我们会安排专属的项目经理全程跟进。从原材料入库批次管理，到每道工序的检验数据录入系统，再到成品打包出货，每个环节都有据可查。对于签订年度框架协议的客户，我们还可以提供单价按年下调5-15%的优惠。因为随着工艺成熟和批量稳定，加工效率会逐步提升，这部分节省下来的成本我们会直接反馈给客户。

总结一下，光学仪器镜头筒的精密CNC加工，核心在于三点：一是对材料的特性有深入理解，二是有一套经过验证的工艺路径，三是要有匹配的设备和检测能力。如果你正在为PEEK镜筒的同轴度问题、POM镜筒的螺纹精度问题、或者薄壁镜筒的变形问题而烦恼，不妨发来图纸让我们评估一下。我们承诺在48小时内给你一份包含同轴度分析方案的DFM报告，看完你就知道问题出在哪里、怎么解决了。
