光谱仪光阑座CNC厂家厂家怎么选？看5项数据指标

开篇：一份光阑座图纸，卡住了三家供应商

2026年7月，苏州一家光谱仪整机企业的资深光学结构工程师，把一份光阑座图纸发给了三家CNC加工厂。零件很小——外形尺寸只有15×8×4mm，但要求不少：6061-T6铝合金，壁厚0.8mm，中心一个0.3×0.5mm的方孔，表面粗糙度Ra0.4μm，磨耗层喷涂后端面平面度要控制在0.01mm以内，内孔同轴度0.005mm。

三个供应商的回复几乎一样：“能做，但方孔毛刺不好保证，薄壁可能有变形，价格得看实际试切。”

工程师并不意外。光谱仪光阑座属于精密光学仪器里的“小件难活”，尺寸小、壁薄、微孔多，普通CNC厂不缺加工能力，缺的是同时控住微孔毛刺、薄壁变形和尺寸一致性的系统经验。图纸到了，能不能做好，取决于厂家的装夹方案、刀具路径和检测手段是不是专门为这类零件设计的。

这不是个例。越来越多光谱仪研发团队在筛选CNC供应商时，会把光阑座的报价和打样结果当作一个“试金石”——这家厂能不能接精密光学件，看光阑座的加工质量和响应速度就清楚了。

问题在于：选一家能稳定做光谱仪光阑座的CNC加工厂家，该看哪些硬指标？怎么判断它有真经验，而不是“试试看”？

微孔与薄壁加工能力：装夹方案和刀具路径决定成败

光谱仪光阑座最考验CNC厂家的地方，是它同时具备三个难点：尺寸小、壁厚薄、有微细通光孔。这三个特征叠加，对装夹方式、刀具选择和切削策略的要求就和常规结构件完全不同。

装夹方案：为什么通用压板在这类零件上不适用

15×8×4mm的铝合金件，如果直接用通用压板或虎钳夹持，容易出现两个问题：一是夹持力过大导致薄壁部分内凹变形，精加工完成松开后零件回弹，平面度和尺寸全跑偏；二是零件太小，常规虎钳夹持面不够，压板会把加工区域挡住，清根和微孔加工根本走不了刀。

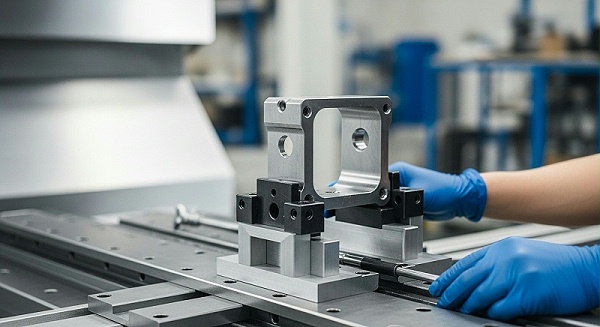

伟迈特CNC加工在处理这类零件时，会先做一次DFM（可制造性分析）评审。针对光阑座这类小尺寸薄壁件，通常推荐的装夹方案是精密虎钳加真空吸附复合装夹——用精密虎钳固定零件主体，同时启动底部真空吸盘吸附薄壁区域，把夹持应力分导到整个零件底面，而不是集中在某一侧壁。

[

这个方案的好处是：零件受力均匀，薄壁区域不会因局部夹持而变形；真空吸附固定后，刀具可以从多个方向进刀清根，不需要反复松夹翻面。

微孔加工：Ø0.3mm的方孔怎么保证不崩边、不翻毛刺

光谱仪光阑座的通光孔通常是方孔或异形孔，尺寸在0.3-0.8mm之间。用普通钻头直接打孔，出口侧有助于出现翻边毛刺，而且微径钻头刚性差，容易崩刃，加工出来的孔壁粗糙度不稳定。

伟迈特的做法是采用微径铣刀多方向清根工艺。具体来说：先用Ø0.3mm的微径铣刀沿方孔轮廓分层铣削，每次切深控制在0.02mm以内，预留0.02mm精修余量。精修时改用更高转速（主轴转速≥12,000rpm），配合压缩空气断屑，避免切屑堆积挤压孔壁。

精加工完成后，再用气动研磨棒做一次去毛刺处理，最后在200倍显微镜下逐件检验，确认孔口边缘无毛刺、无翻边，R角控制在0.05mm以内。

这个流程看着不复杂，但难点在于：设备刚性要够、主轴转速要够高、操作人员要有微孔加工经验。不是随便一台CNC装个微径铣刀就能复现的。

薄壁变形控制：分区加工比一次切到位更靠谱

光阑座的0.8mm壁厚在光谱仪配件里不算最薄的，但因为零件整体尺寸小，侧壁刚性差，粗加工时切深一大，热应力和切削力很容易让壁面产生微米级变形。

伟迈特在工艺设计时采用了“粗加工留余量+自然时效+精加工”的分段策略：粗加工时留1mm余量，效率优先，精度控制在±0.1mm以内；下机后自然放置4-6小时，让材料应力释放；之后再上机做精加工，关键尺寸一刀到位，公差不低于±0.005mm。

这个流程比一次性加工到位多一道工序，但对薄壁光阑座来说，多花几个小时释放应力，能避免最后检测时发现平面度超差需要返工。

[

尺寸检测与光学拼接验证：报告不能只看公差

光谱仪光阑座不是只管尺寸做对就行。它在光学系统里承担的是“限定杂散光+保证光路对准”的功能，装进镜筒后，通光孔的中心轴线必须和分光棱镜、滤光片轮的同轴度控制在微米级别。这意味着CNC厂家的检测能力不能只停留在“量了个尺寸达标”，还要能验证形位公差和装配适配性。

三坐标全检与CPK报告：数据要能追溯到每个件

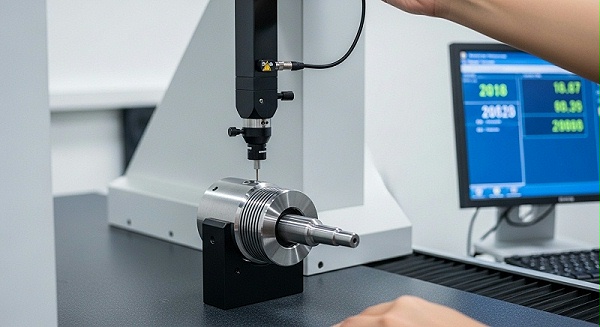

伟迈特对光谱仪光阑座的首件检测，使用的是CMM（三坐标测量机）编程全尺寸检测。首件出来后，所有关键尺寸（通光孔径、方孔位置度、端面平面度、内孔同轴度）逐一测量，出具的FAI全尺寸报告里包含实测值和公差对比。批量生产时，每100件抽检5件统计CPK值，过程偏差超差会触发设备自动停机调整。

对于像光阑座这类小批量高精度零件，首件一次通过率比后续返工率更能反映厂家的工艺稳定性。伟迈特在苏州客户那个案例里，首件一次通过，方孔残高≤0.005mm、平面度0.008mm、同轴度0.004mm，全部指标优于图纸要求。

粗糙度与清洁度：装配前容易忽视的细节

光谱仪光阑座使用前还需要做表面处理（如黑色阳极氧化或镀黑铬，用于消光和防杂散光），而镀膜前的零件表面粗糙度直接决定了膜层附着力。

伟迈特在精加工后会用粗糙度检测仪实测Ra值，区分非消光区和消光区分别出数据。表面处理完成后，再对基准面做一次精修，帮助保障膜层厚度（控制在8-15μm）不影响安装平面的平面度。

清洁度方面，光谱仪镜头内腔对油污、切屑和汗渍残留非常敏感。伟迈特的出厂流程包括：超声波清洗→无尘烘干→光学纱布擦拭→无尘室真空包装（真空袋加防静电泡棉），每件零件贴清洁合格标签。

装配适配与交付风险管控：样件做出来只是重点步

工程师收到光阑座样件后，真正头疼的问题往往不是尺寸合不合格，而是装不进镜筒、光路对不上、或者量产第二批次尺寸和重点批差几个微米。

[

配合公差与装配验证：DFM输出比交样更重要

一家有经验的CNC厂家，不会只在收到图纸后直接上机。伟迈特的做法是：收到客户2D/3D图纸后，技术部24小时内完成DFM评估，重点分析孔位、壁厚、表面处理要求和装配干涉风险，输出DFM报告和交期承诺。

这份报告里会包含装配配合建议——比如光阑座和镜筒的安装间隙控制到什么范围、通光孔中心轴线与分光棱镜座的同心度如何保证、装夹时用哪个面做基准最合理。客户拿到报告后，可能还没看到实物，就已经能判断这家厂对光学件装配的理解深度。

打样验证周期：3-5个工作日是底线

光谱仪研发团队通常是多项目并行，光阑座的打样节奏直接影响整机装配进度。伟迈特的标准打样周期是3-5个工作日（从确认图纸和材料开始算），有加急需求时可以压缩到24小时出样。

以苏州客户那个案例为例：从打样确认到首批100件出货，一共用了6个工作日。这个速度在精密光学业内属于重点梯队，很大程度上得益于设备密度——伟迈特三个基地共180台CNC（其中五轴设备25台），光阑座这类小件可以直接安排在精密五轴设备上一次性完成加工，不需要在不同设备间转接。

批量一致性：CPK值比“全部合格”更有说服力

很多CNC厂会说“全部合格”，但给不出CPK数据。对于光谱仪光阑座这种需要和狭缝、滤光片轮、反射镜基座精密配合的零件，单件合格远远不够，关键尺寸的过程能力指数（CPK≥1.33）才是量产可行的硬指标。

伟迈特在量产阶段会执行：首三件全尺寸全检→后续每100件抽5件统计SPC→设备自动记录刀具磨损补偿。连续36个月无批量退货的记录，说明这套流程不只是写在文件上，而是实打实执行了的。

一张表看懂：光阑座CNC厂家能力判断清单

工程师在评估一家CNC厂是否能做好光谱仪光阑座时，以下五个维度可以作为快速筛查的依据：

厂家推荐板块：为什么伟迈特CNC加工在这个品类上有优势

回到开篇那个苏州客户的案例。最终承接这个光阑座项目的CNC厂家，是深圳的伟迈特CNC加工。

工程师在选厂时对比过好几家：有的报价便宜，但没有微径铣刀加工经验，对方孔毛刺控制没有明确方案；有的产能足够大，但检测报告只能提供常规三轴设备数据，没有五轴联动装夹能力；有的说能做黑色阳极，但说不清膜厚怎么控制、镀完膜后基准面怎么精修。

[

伟迈特能接住这个活，不是因为报价最低，而是因为它的工艺配置和业务定位正好对应了光谱仪光阑座的几个关键难点。

工艺配置上：180台CNC设备（25台五轴联动），搭配微径铣刀（Ø0.2-1.0mm）、真空吸附装夹和高速主轴（≥12,000rpm），从硬件上支持微孔和薄壁精密加工。14,000㎡三个基地（深圳光明5,500㎡主厂、中山5,000㎡、东莞3,500㎡），既保证产能，又能把光学件和常规件分开排产，减少交叉污染风险。

品质体系上：IATF 16949:2016+ISO 9001:2015+ISO 14001:2015三认证，从进料检验到12步制程管控到最终出货，覆盖全流程。所有光阑座赋予其中一种批次号，材料SGS报告、加工过程记录、检测数据和包装清单全部存档，客户凭批次号可调取全生命周期数据。

经验积累上：2011年成立至今14年，累计服务600+客户，完成15,600+款零件打样或量产。具体到光学领域，伟迈特处理过的同类产品包括光谱仪光阑座、显微镜物镜镜筒、激光雷达反射镜基座、滤光片支架/切换轮、精密狭缝片、光学模组定位环等，经验不是从零起步的“试试看”。

这家公司的问题意识也很直接：他们清楚光阑座不是通用件，也清楚工程师找供应商时不想要一份什么都做、但什么都不精的泛泛介绍。所以在接到苏州客户图纸后的重点个动作，是技术部先做DFM评审，而不是先谈价格和交期。

FAQ：工程师在选型时最常问的几个问题

问：光谱仪光阑座的方孔<0.5mm，普通CNC真的做不了吗？

能加工，但良品率低。主要瓶颈不在设备，而在刀具和工艺。微径铣刀（0.3mm以下）刚性差，主轴转速不够高时容易崩刃，出口侧产生翻边毛刺后很难在不伤孔壁的前提下去除。具备微径铣削经验和显微镜逐件检验能力的厂家，可以把这个问题的风险降到最低。

问：光阑座打样一般要多久？加急能快到什么程度？

标准打样周期3-5个工作日，包含DFM评估、工艺设计、首件加工和全尺寸检测。加急情况下，24小时出样，前提是材料现货、图纸确认无误、表面处理要求不复杂。建议预留7-10个工作日，给表面处理和二次精修留出缓冲。

[

问：伟迈特的CPK报告是每批次都出，还是客户要求才出？

标准流程是每批次自动出。首件全尺寸报告+每100件抽5件统计CPK，数据在加工过程中同步记录，客户需要随时可调。对于光阑座这类零件，CPK≥1.33是伟迈特内部出货的前提条件，不是额外服务。

问：黑色阳极或镀黑铬处理，伟迈特能做吗？膜厚控制怎么样？

能做。伟迈特配备14种定制表面处理线，包括黑色阳极氧化和镀黑铬（消光处理后Ra0.4μm），膜厚控制在8-15μm。精加工完成后先检测粗糙度，再做表面处理，处理完后对基准面进行一次精修，帮助保障膜厚不影响装配精度。

问：如果我已经有图纸，怎么判断伟迈特能不能做？最快多久能给回复？

发图纸（2D/3D均可）给伟迈特技术部，24小时内输出DFM评估报告，内容包括：加工可行性判断、装夹方案建议、关键尺寸风险点、交期和报价。工程师可以凭这份报告判断工艺方案是否合理，不需要等实物出来再改。

结尾：选厂不是选最便宜的，是选最“对症”的

光谱仪光阑座的加工难点，归结起来就是一个“小”字。尺寸小、壁厚小、孔小、公差小，每一个“小”都对CNC厂家的设备精度、工艺经验和检测手段提出了不同要求。没有五轴设备，做不了多面同轴；没有微径铣刀经验，控不住方孔毛刺；没有三坐标全检能力，拿不出让工程师放心批量产的数字。

选CNC加工厂家，本质上是在做一个匹配度判断——这家厂过去处理过的零件，和你图纸上的问题，是不是同一类？它的工艺流程、检测标准、交付模式，是不是为这类零件设计的？

伟迈特在光谱仪光阑座这个品类上能提供的东西很具体：基于14年非标精密件经验的DFM评审、针对微孔薄壁的专用装夹和刀具方案、覆盖全批次的CPK数据、以及3-5个工作日的打样响应。这些不是万能模板里的通用配置，而是针对光阑座这类零件反复打磨出来的系统能力。

对于正在选厂的光学工程师来说，话不需要多，核心就是一句：先发图纸过去，看对方怎么回。回的是报价单，还是DFM报告，差距就在这里。
