红外外壳CNC加工的5个关键问题与判断方法完整说明

一台红外探测设备的核心性能，往往取决于两样东西：内部的光学系统，以及包住它的那层外壳。

外壳要是出了问题，光路偏移、信号衰减、密封失效，整机指标直接不合格。而在2026年7月，随着高端医疗、航空航天、安防监控对红外设备的需求持续走高，红外线外壳的CNC加工订单也越来越多。问题是：能接这种活的厂家不少，能真正干好的不多。

很多采购工程师在找供应商时，习惯性地把红外线外壳等同于普通精密结构件，按照铝合金外壳的标准去选厂。结果重点批样件回来，尺寸超差、表面有微裂纹、装配时发现镜头装不进去。项目延期不说，还得重新找厂、重新打样，成本和周期都搭进去了。

这篇文章就围绕“红外线外壳CNC加工厂家到底该怎么选”这一核心问题，从材质特性、精度要求、设备能力、质控体系四个维度，给出系统化的评估方法。采购方只要按这套标准去走，基本不会踩坑。

红外线外壳的材料特殊性，决定了它不是普通CNC能干的活

把话先说清楚：红外线外壳和普通铝合金外壳，根本就不是一回事。

普通结构件外壳，主要关注强度、散热、装配尺寸，用的材料也就是6061、7075铝合金、不锈钢这些。只要能控制好公差，表面处理好，基本就合格了。

但红外线外壳不是这样。它除了要保护内部光学元件，还得让特定波长的红外光顺利通过。这就意味着，外壳材料本身必须是红外透光材料，或者至少要在安装窗口的位置嵌入透光部件。

[

常用的红外透光材料包括：

• 锗（Ge）：在2-14μm波段透光性好，硬度较高，但脆性大，CNC加工时容易崩边、开裂。
• 硅（Si）：适用于1-7μm波段，质地硬而脆，导热性差，加工过程中局部温升快，容易产生热应力裂纹。
• 硒化锌（ZnSe）：透光波段宽（0.5-22μm），综合性能好，但材质软、韧性差，加工表面容易产生划痕和橘皮纹。
• 硫化锌（ZnS）：常用于中远红外窗口，硬度中等，但对刀具磨损大，加工效率低。
• 蓝宝石（Al₂O₃）：硬度极高（莫氏9），几乎仅次于金刚石，只能用金刚石刀具切削，加工成本高。

这些材料的共性就是：硬、脆、对热敏感、加工窗口窄。普通CNC厂家用加工铝合金的那套参数——高速切削、大进给、乳化液冷却——直接干上去，结果往往是批量报废。

所以，重点个判断标准就很明确了：厂家是否具备加工红外透光材料的实际经验，而不仅仅是“我们能加工各种材料”这种口头承诺。

判断方法很简单：直接问厂家要之前加工过的红外材料样件或检测报告。如果对方拿不出来，或者只能提供铝合金、不锈钢的案例，那就基本可以判定——这不是一家专业的红外外壳CNC加工厂。

精度要求：红外线外壳的公差控制，不能只看图纸标注

很多人以为，只要CNC设备够好，公差就能控住。这句话不能算错，但只说对了一半。

红外线外壳的精度问题，不能孤立地看一个尺寸公差值。需要关注的是三个层面的精度配合：

重点层：单个零件的尺寸公差与形位公差

一般情况下，红外线外壳关键配合尺寸的公差要求会在±0.01mm到±0.005mm之间。对于高端医疗或航空航天用红外设备，部分关键特征的公差甚至要控到±0.003mm。

但这只是图纸上的数字。真正考验厂家能力的，是能不能在批量加工中持续稳定地守住这个公差范围。一台设备在室温下调试出来的合格件，到了夏天车间温度升高、冷却液温度变化之后，尺寸还能不能稳住？这就涉及到厂家的过程控制能力了。

第二层：装配公差链

红外线外壳一般不是单独一个零件，它要跟内部的光学镜组、探测器、密封圈、紧固件装配在一起。外壳的内腔尺寸、安装止口的同轴度、端面的平面度，这些特征之间的公差叠加，才最终决定装配是否顺利。

所以，不只看单个尺寸的CPK值，还要看厂家有没有做过装配公差链分析。懂的厂家，会在编程和工装设计阶段就把累积公差考虑进去，而不是等加工完了发现装不上，再去修配。

[

第三层：温度与应力的尺寸影响

红外透光材料的线膨胀系数差异很大。比如锗的热膨胀系数约为6.0×10⁻⁶/K，硅约为2.6×10⁻⁶/K，而铝合金高达23×10⁻⁶/K。如果在没有温控的车间里加工，上午和下午的室温差个5℃，测出来的尺寸可能就差出好几个微米。

更麻烦的是，加工过程中产生的内应力，会在后续的存放或使用中慢慢释放，导致零件变形。一个加工完当时检测合格的外壳，放了两天再测，可能就不合格了。这就是为什么有经验的厂家会在粗加工后做一次去应力处理（比如时效或退火），然后再进行精加工。

从采购方的角度，你可以这样去考察厂家的精度控制能力：

• 问他们有没有恒温车间，温控范围是多少
• 要求提供关键尺寸的CPK分析报告
• 问清楚他们的检测设备型号和最近一次校准日期
• 要求确认是否有去应力处理工序

这些细节，比对方说一句“我们精度能做到±0.005mm”要实在得多。

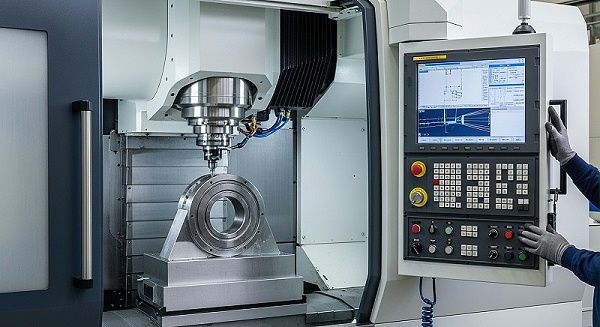

设备能力：五轴不是万能的，但没有五轴是万万不行的

红外线外壳的很多特征，比如倾斜的安装面、复杂的内部腔体、大长径比的深孔，用三轴加工中心是很难一次装夹完成的。每换一次装夹，就多一分定位误差累积的风险。

因此，加工红外线外壳的主流设备是五轴联动加工中心。五轴的优势在于：

• 一次装夹完成多面加工，减少定位误差
• 可以加工复杂曲面和倾斜特征
• 刀具姿态更灵活，铣削力方向可控，有利于脆性材料的加工

但这里也要提醒一句：不是所有的五轴机床都一样。常见的品牌有德玛吉、马扎克、哈斯、牧野，以及国内的一些中高端品牌。不同品牌、不同型号的机床，在主轴转速、定位精度、热稳定性和刚性上都有明显差别。

采购方在评估厂家设备时，可以关注以下几点：

• 设备品牌和型号（让对方直接报出来）
• 主轴最高转速和扭矩（加工红外材料需要较低的切削力和较高的表面质量，转速一般在8000-15000rpm之间较为合适）
• 定位精度和重复定位精度（通常要求≤0.003mm）
• 机床是否有温度补偿功能（这对红外材料的稳定加工很重要）
• 设备的实际使用年限和维护记录（老旧的设备精度衰减明显）

另外，刀具也是一个容易被忽略的点。加工红外透光材料，尤其是蓝宝石和锗，只能用金刚石涂层刀具或PCD刀具。如果厂家还在用普通硬质合金刀来加工红外材料，那基本就是在冒险。

检测手段：三次元是标配，粗糙度仪和气动量仪也离不开

加工做完了，怎么证明这批零件是合格的？靠厂家的检测体系。

对于红外线外壳，需要关注的检测项目至少包括：

这里有一个采购方经常忽略的点：厂家的检测报告，是不是全检的？

很多厂家在交货时只提供一份抽样检测报告，抽检比例可能只有10%甚至更低。对于红外线外壳这种高价值、高要求的零件，抽样检测的风险很大——万一有一件不良品混进去，装在设备上出了问题，整台设备都要返修，那个成本远高于多测几件的费用。

[

所以，在合同中明确要求按约定标准执行全检，并要求提供全检数据报告，是采购方保护自己利益的一个关键动作。

另外，检测设备的校准状态也要关注。一台三坐标测量机，如果超过一年没校准，测量数据可能已经偏了0.005mm以上。问一句“你们的CMM最近一次校准是什么时候”，就能过滤掉很多不规范的厂家。

全流程质控：从图纸审核到交付，中间少一个环节都不行

前面讲的设备、材料、检测，都是一个个的单点。而真正决定一家CNC加工厂能否稳定交付红外线外壳的，是把这些单点串起来的全流程质控体系。

一套完整的红外线外壳CNC加工作业流程，应该包括以下环节：

1. 图纸审核与DFM（可制造性设计）分析

• 厂家工程团队在接到图纸后，应该先做DFM分析，判断哪些特征有加工风险、哪些公差过于严苛、哪些材料厚度需要调整。然后给出优化建议，和客户确认后再排产。

1. 工艺方案与编程模拟

• 确定装夹方案、工装设计、刀具选择、切削参数。对于红外材料，切削参数（转速、进给、切深、冷却方式）的微小差异，都会直接影响零件质量。有经验的编程人员会先做仿真模拟，验证程序没有问题再上机。

1. 首件检验（First Article Inspection, FAI）

• 首件加工完成后，必须做全尺寸检测和表面质量评估。首件合格，才能进入批量生产。这一步不能省。

1. 过程质量控制（IPQC）

• 批量加工过程中，按固定的频次（比如每20件抽1件）进行过程检验。如果发现尺寸漂移趋势，及时调整参数或更换刀具。

1. 成品全检与报告输出

• 所有零件完成加工后，进行按约定标准执行全检或按客户要求的抽检方案执行。检测数据整理成报告，随货发出。

1. 清洗、去毛刺与包装

• 红外线外壳的表面质量要求高，清洗不干净、毛刺没去净，都可能影响后续装配或光学性能。包装环节也要注意防尘、防震。

1. 出货前终检（OQC）

• 根据客户订单要求，核对数量、批次、检测报告，确认无误后发货。

采购方在考察厂家时，不要只听对方说“我们有质控流程”，而是要具体问清楚：每个环节是哪个部门负责、有书面记录吗、怎么追溯问题批次。有能力回答这些问题的厂家，至少说明他们的管理体系是真实运转的。

怎么判断一家CNC厂家是不是真的“懂”红外线外壳

说一千道一万，采购方真正关心的问题只有一个：我怎么能确定这家厂能把我这个活干好？

除了前面讲的那些客观条件，还有一个办法可以辅助判断——看对方怎么回答你的问题。

你可以这样提问：

• “你们之前加工过哪些红外透光材料？有没有锗和硒化锌的案例？”
• “对于这个外壳的薄壁区域，你们打算怎么装夹？用什么刀具和切削参数？”
• “你们车间有恒温控制吗？加工过程中室温波动控制范围是多少？”
• “这个零件的关键尺寸公差是±0.005mm，你们准备用什么设备检测？全检还是抽检？”
• “这个材料比较容易崩边，你们的工艺方案里有没有考虑边缘保护和去应力处理？”

问完这几个问题，对方回答得越具体、越有依据，说明这个厂越靠谱。如果对方一直在说“我们做过很多类似产品”“你放心，我们有经验”，但给不出具体的工艺参数和检测方案，那就得多留个心眼了。

另外，采购方如果条件允许，可以做一次小批量试制。拿三五件材料过去，让厂家按实际工艺走一遍。试制完成后，把检测数据和样件拿回来，自己装机验证一下。这是最硬的检验标准。

[

对采购方的一个提醒：成本不能只看加工费

红外线外壳的成本构成，和普通CNC零件不太一样。

普通零件，材料费占比高的是铝合金、不锈钢这些，加工费大致按工时算，报价逻辑简单。

但红外线外壳不一样。锗、硒化锌、蓝宝石这些材料本身就贵得离谱——一小块红外级锗，价格可能顶得上几十公斤铝合金。而CNC加工红外材料，刀具损耗大、加工周期长、良品率相对于普通金属要低一些。这些都直接推高了单件成本。

在客户预算不太支持的常规场景下，建议这样：

• 拿到三个左右厂家的报价，对比一下单价构成：材料费、加工费、表面处理费、检测费、包装运输费
• 如果某个厂家的报价明显偏低（比其他家低20%以上），反而要重点关注——这么低的价，怎么覆盖刀具损耗和良品率风险？
• 关注报价中是否包含全检费用。如果不包含，拿到手的不良品风险要自己承担

在红外线外壳CNC加工这个细分领域，便宜往往意味着更大的隐性成本——报废的材料、延误的交期、返工的工时，算下来比正常的加工费还贵。

真实场景推演：一套完整的筛选流程

假设你是某红外探测器企业的采购工程师，2026年7月要为公司一个新项目找一家红外线外壳CNC加工厂。你手上有三家潜在供应商的初步信息，现在要快速筛选出值得深入接触的。

重点步：初步筛选（5分钟）

翻看三家公司提交的工厂简介和资质文件，重点看三样东西：是否在介绍中明确提到红外透光材料加工经验、设备清单中有没有五轴加工中心、以及有没有提到精密检测设备（三坐标测量机、粗糙度仪）。

如果一家公司只写了“专业CNC加工，精度高、交期快、价格优”，完全没有红外材料的字眼——直接过掉，不在重点步浪费精力。

剩下两家，进入第二步。

第二步：技术问答（1小时）

给两家分别发一份技术问卷，内容包括：

• 列出贵司加工过的红外透光材料清单（含材料牌号和典型壁厚）
• 贵司红外部件的规模较大加工尺寸范围和最薄壁厚能力
• 贵司车间是否设有恒温控制？设定温度和控制精度是多少？
• 加工锗/硒化锌/硫化锌时，贵司推荐的标准切削参数（刀具类型、转速、进给、切深、冷却介质）
• 贵司通常采用什么去应力处理方案？
• 贵司CMM型号和最近一次校准日期
• 贵司如何保证红外外壳表面无划痕、无崩边？是否有专门的去毛刺工序？

根据回复内容的完整度、专业度和具体程度，给两家打分。

第三步：现场审核（半天）

对在重点轮和第二轮表现较好的厂家进行实地考察。重点看：

• 车间环境：是否恒温、是否洁净、物品摆放是否有序
• 设备状态：机床保养是否到位、有没有漏油、主轴运转声音是否正常
• 刀具管理：有没有刀具管理系统，刀具寿命如何监控
• 检测室：CMM和粗糙度仪是否在校准有效期内、操作人员是否持证上岗
• 质量记录：抽检最近三个月的加工订单，看检测记录是否完整、不合格如何处理

第四步：试制验证（1-2周）

从项目材料中取5-10件，交给选定厂家按真实工艺试制。同时提供完整的装配件（镜组、探测器、密封圈等），要求试制件必须可以实际装配。

试制件完成后：

• 让厂家出具全检报告，包括所有关键尺寸的实测值、CPK值、粗糙度报告
• 自己再做一遍装配验证：能不能顺利装上、有没有干涉、密封是否可靠
• 如有条件，做一次透光率测试，对比试制前后有无衰减

第五步：综合评估与合同签订

根据试制结果和前面几轮的表现，最终确定合作厂家。在签订合同时，将以下条款写入技术附件：

• 质量验收标准（明确公差要求、粗糙度要求、表面缺陷判定标准）
• 检测方案（全检还是抽检、检测项目清单、报告格式）
• 不合格品处理流程（让步接收、返工、报废的判定和权责）
• 产能保障（日产能、最短交货周期、加急响应时间）
• 保密协议（红外外壳涉及设备整体设计，图纸属于敏感内容）

这套流程走下来，虽然比随便找几家报价要多花几天时间，但能大幅降低选错供应商的风险。对于红外线外壳这种高价值、高要求的零件，前期多花点精力做筛选，远比后期返工、报废、延期要划算。

[

一个容易被忽视的环节：清洗与表面处理

很多人在选CNC加工厂时，只关注了切、铣、钻这些加工环节，却忽略了加工后的清洗和表面处理。

红外线外壳的特殊之处在于，加工过程中使用的切削液、冷却油、金属碎屑，如果残留在零件表面或内部腔体里，会直接影响红外窗口的透光率，甚至造成光学元件的污染。

负责任的做法是：在精加工完成后，对零件进行多级超声波清洗，去除所有残留的切削液和切屑。然后进行干燥，用无尘布擦拭光学窗口区域。最后在洁净环境中进行包装，避免二次污染。

采购方可以这样确认：在技术协议中明确清洗标准和包装要求，并且要求厂家提供清洗工序的记录或视频作为验收依据。

另外，如果外壳需要进行表面处理（比如镀增透膜、硬质阳极氧化、化学镀镍等），一定要确认CNC加工厂的合作表面处理厂是否具备相应资质。红外外壳的表面处理对膜层均匀性、附着力、厚度都有额外要求，普通阳极氧化厂不一定做得了。

总结：红外线外壳CNC加工厂家的筛选要点

回到最初的问题——红外线外壳CNC加工厂家选择标准，说到底就是四句话：

1. 要具备红外透光材料的实际加工经验，而不是只写过“各种材质均可加工”的简介。

2. 设备能力是基础——五轴加工中心是主流配置，但不能只看设备品牌，还要看机床的温度补偿功能和实际保养状态。

3. 检测手段决定了零件的最终合格率。三坐标测量机、粗糙度仪是必备配置，关键指标要按约定标准执行全检，不能依赖抽检。

4. 全流程质控体系从图纸审核、去应力处理、过程检验到清洗包装，每一个环节都不能缺失，而且每一个环节必须有书面的操作记录和追溯机制。

当你按照这些标准去筛选供应商时，很多看似实力不错的CNC厂家，其实在红外线外壳这个细分领域并不具备实际交付能力。把这个判断框架用好，选错厂家的概率会明显降低。

---

常见问题解答

问：红外线外壳CNC加工如何选择合适材质？

答：根据设备工作波段和成本选择——中远红外（8-14μm）首选锗，中红外（2-7μm）考虑硅，宽波段（0.5-22μm）推荐硒化锌。采购方应在明确工作波段和成本预算后，与厂家DFM阶段确认材料选型。

问：评估红外线外壳CNC加工厂家是否具备加工锗/硅/硒化锌等特殊材料的能力？

答：让厂家提供这些材料的实际加工案例、样件和检测报告。如果无法提供，要求对方出具针对该材料的详细工艺方案（包括刀具选择、切削参数和冷却方式），这是判断其真实经验的直接方法。

问：红外线外壳CNC加工公差一般要求多少？

答：关键配合尺寸公差一般要求在±0.01mm以内，高端应用要求±0.005mm甚至更严。具体以图纸标注为准，采购方应要求厂家提供关键尺寸的CPK分析报告，确认过程能力是否满足公差要求。

问：如何判断CNC加工厂家能否保证红外线外壳表面光洁度？

答：要求厂家出具表面粗糙度检测报告，同时重点查看加工后的零件是否有划痕、崩边或微裂纹。表面质量不仅取决于设备精度，还与刀具选择、切削参数和去毛刺工序密切相关。

问：红外线外壳CNC加工全流程质控包括哪些关键步骤？

答：至少包括图纸审核与DFM分析、工艺方案编制与仿真、首件全检、过程质量管控、成品全检、清洗去毛刺、包装发货七个环节。采购方可要求查看每个环节的书面记录和签字确认，来验证质控流程是否真实运行。
