光谱仪镜座孔位精度CNC加工，CPK≥1.33批量交付

光谱仪镜座的孔位精度，从来不是图纸上一个孤立的公差标注，而是直接决定光路对准与信号强度的物理前提。孔位偏差一旦超出设计允许范围，装不上是显性故障，装上了但光轴偏移则是更隐蔽的缺陷——整机信噪比下降、波长校准漂移，最终在客户现场才暴露问题，返工成本成倍放大。

伟迈特cnc加工在服务光电仪器客户时反复验证过这个判断：镜座的六个定位孔、两个斜孔、一组螺纹孔的相对位置关系，比单孔尺寸更早决定产品能否顺利通过装配与光学校准环节。

找加工厂如果只盯着“能不能做出来”而忽视“能不能稳定交付”，风险往往在打样满意之后才集中爆发。伟迈特cnc加工经手的光谱仪镜座项目中，有一个佛山南海的光电仪器研发客户，结构工程师在评估阶段最关心的问题就是：孔位精度CNC加工方案能否在打样、装配、验收和批量交付各阶段都保持数据可控。

选厂时要看报价口径、打样周期和批量交付节奏，这三个维度共同决定项目是否会在中途出现返工、延期和责任界定不清的被动局面。

这篇文章不绕弯子，直接围绕光谱仪镜座孔位精度CNC加工的三个核心判断标准展开：孔位精度工艺控制能力、镜座材料适配与表面处理能力、孔位全检与批量交付能力。我们用伟迈特cnc加工的实际项目经验、设备配置和检测数据来拆解，让负责外协采购与供应商开发的你，在评估方案时有清晰的数据着力点，而不是凭感觉赌运气。

光谱仪镜座孔位偏差为何总在装配与光路调试阶段暴露

光谱仪镜座的结构并不复杂，外观上往往就是一个带多个精密孔位的铝合金零件，但它的功能属性极其苛刻。镜座承载的是反射镜、光栅、狭缝等光学元件，每一个元件的空间位置都对应着光路计算模型中的精确坐标。孔位精度直接决定了光学元件装配后的实际空间姿态，进而影响光束传播路径、聚焦位置和信号强度。

伟迈特cnc加工在工艺评审中验证过：多数孔位超差问题不是单一孔径失效，而是孔组相对位置关系在设计基准、加工基准和检测基准之间发生了偏移。

在实际项目中，伟迈特cnc加工遇到的典型情况是：客户提供的3D模型和2D图纸标注清晰，孔位公差要求±0.01mm，位置度要求φ0.02mm以内。但样品阶段尺寸合格，到了小批量装配时却出现镜片装不上或者装上有晃动感的现象。问题往往不在单一孔径，而在于孔组之间的相对位置关系——也就是位置度超差。

当六个定位孔之间的实际坐标关系偏离理论值时，镜片装入后产生微小倾角，光斑形状和强度分布随之改变。

单孔孔径可以用铰刀保证，但孔与孔之间的空间坐标关系，却考验机床定位精度、装夹基准一致性以及加工过程中的热变形控制。伟迈特cnc加工的现场复盘发现，三轴设备分两次装夹完成一个镜座的六个孔，孔组位置度通常只能做到φ0.04-0.05mm；而五轴一次装夹完成全部孔系加工后，位置度可以稳定落在φ0.02mm以内。这个差异在装配阶段会放大为镜片倾斜角度的明显区别。

另一个高频失效点在螺纹孔与定位销孔的配合。光谱仪镜座通常包含定位销孔和压紧螺纹孔，如果螺纹孔位置偏了，螺钉强行锁紧后会产生内应力，导致镜座微量变形，光路偏移量可能远超设计允许值。

[

伟迈特cnc加工处理过一批返回复测的镜座样品，用二次元影像仪测单孔全部合格，但装上光学元件后光斑偏移超过设计值两倍，拆解后才发现问题是螺纹孔位置度超差引起的装配应力。

所以我们一直强调，光谱仪镜座孔位精度CNC加工的核心不是单一尺寸合格，而是孔组之间的位置关系在装配后依然稳定。伟迈特cnc加工在工艺评审阶段就会对图纸做完整的三维公差分析：确认基准体系是否合理、孔位公差与形位公差的耦合关系、以及加工顺序对精度的影响。

如果原始设计存在基准不清晰或公差分配不合理的情况，我们会在加工前提出修改建议，而不是等首件做完再返工。

影响孔位精度的关键变量：材料、装夹与热变形控制

光谱仪镜座的材料选择直接关联孔位精度的稳定性。铝合金是目前最常见的镜座材料，密度低、导热性好、易加工，但不同牌号和热处理状态对加工精度的影响差异明显。

伟迈特cnc加工在光谱仪镜座项目中常用的材料包括6061-T6铝合金、7075-T6超硬铝，以及部分高端光谱仪采用的TC4钛合金和无氧铜。每种材料的切削特性、残余应力水平和热处理响应都不相同，工艺参数必须单独匹配。

T6态的6061铝合金是性价比最高的选择，加工性能稳定，阳极氧化后表面质感好。但T6态的残余应力如果未经过充分释放，加工后会出现应力重新分布，导致孔位在精加工后缓慢偏移。

伟迈特cnc加工遇到过一批镜座，首件检测全部合格，放置48小时后复测，部分孔位偏移了0.008-0.012mm。这个量级对一般结构件可以接受，但对光谱仪镜座来说，已经足以让光路产生可见偏差。事后排查确认是铝棒原始残余应力未充分释放，材料批次差异导致的偶发问题。

解决方案是双向的：一是材料采购时要求供应商提供低应力状态的T6铝材，并在粗加工后增加去应力时效工序；二是在精加工阶段采用恒温环境，减少环境温度波动对零件和机床热特性的影响。

伟迈特cnc加工的光明主厂设有恒温精加工区，温度控制在20±1℃，这个条件对0.01mm级孔位公差至关重要。普通车间昼夜温差可能达到5-8℃，铝合金的热膨胀系数约为23×10⁻⁶/℃，一个100mm长的零件，温度变化5℃就会产生0.0115mm的长度变化——已经超出了镜座孔位公差的允许范围。

装夹方案是另一个容易被低估的变量。光谱仪镜座通常属于薄壁或异形结构，如果装夹力过大或者夹持位置不合理，加工完成后松开夹具，零件弹性回复会导致孔位偏移。

伟迈特cnc加工在工艺设计阶段会做装夹变形分析，对于壁厚较薄的镜座，优先采用真空吸盘或者低夹持力的柔性夹具，并预留工艺凸台，精加工完成后去除。这样做的代价是增加一道工序和微量材料成本，但换来的孔位稳定性是普通硬夹装夹无法比拟的。

[

五轴联动与恒温精加工：孔位精度CNC加工的核心工艺组合

光谱仪镜座孔位精度CNC加工并不是单一工序的结果，而是多工序协同控制的产物。伟迈特cnc加工的设备配置中，180台CNC包含25台五轴联动加工中心，主要品牌为DMG、Mazak和Makino。五轴联动的价值在于：很多光谱仪镜座存在空间角度孔或者倾斜安装面，传统三轴加工需要多次装夹转换基准，而每次装夹都会引入定位误差。

伟迈特cnc加工的技术团队在方案评审时，会先判断零件是否存在空间角度孔，再决定采用三轴分序加工还是五轴一次装夹。

五轴加工可以在一次装夹中完成多面加工，将基准转换误差压缩到最小。以伟迈特cnc加工近期处理的一款光谱仪镜座为例，零件上有六个定位孔，其中两个与底面呈15°夹角，四个为垂直孔，同时镜座背面还有一个深腔结构。

如果采用三轴加工，至少需要三次装夹：底面朝上加工垂直孔、侧面装夹加工斜孔、翻面加工深腔。每次装夹的重复定位精度通常在0.01-0.02mm之间，三次累加后孔组位置度很难控制在φ0.05mm以内。而五轴一次装夹完成全部加工，孔组位置度可以稳定控制在φ0.02mm以内。

在线测量与自动补偿是另一个提升批量一致性的关键技术。伟迈特cnc加工在部分五轴设备上集成了在线测头系统，可以在加工过程中检测关键孔位尺寸，并将数据实时回传给控制系统。

如果检测到刀具磨损导致的尺寸漂移，系统自动进行刀具半径补偿，将偏差拉回公差带中心。这套系统的实际效果是：批量生产中的孔位尺寸分布更集中，CPK值显著提升。

伟迈特cnc加工的实测数据表明，采用在线测量自动补偿的批次，关键孔位CPK值从1.21提升到1.47，离散度明显收窄。

在线测量系统相当于为每一件产品都做了一个快速体检，把异常拦截在加工过程中，而不是等全部做完再去分拣。伟迈特cnc加工在光谱仪镜座量产项目中，将在线测量数据与SPC系统对接，每200件生成一次趋势分析。

如果发现连续5件产品的孔位尺寸朝同一方向漂移，系统会触发预警，操作人员立即检查刀具磨损状态或装夹位置。这个机制让批量质量不再是“事后筛选”，而是“过程控制”。

材料适配与表面处理：铝合金阳极氧化对孔位尺寸的影响与管控

光谱仪镜座孔位精度CNC加工的另一条关键流程是表面处理。大多数光谱仪镜座需要阳极氧化处理，以获得耐磨、耐腐蚀且外观均匀的表面。但阳极氧化膜的生成过程是铝基体表层转化为氧化铝的过程，这意味着膜层会消耗一部分基体材料——孔的内径在阳极氧化后会变大，且膜厚越大，尺寸变化越明显。

[

伟迈特cnc加工在工艺评审中会明确告知客户：膜厚每增加10μm，单边尺寸约变化5μm，设计孔位公差必须预留这个量。

硬质阳极氧化膜的厚度通常在20-50μm之间，膜层对孔径的影响每面约等于膜厚的一半。一个设计为φ6.000mm的孔，如果要求硬质阳极氧化膜厚25μm，那么加工时的孔径需要预留在φ5.950mm左右，才能保证氧化后内径回到公差带内。

如果这个预留量计算错误或膜厚控制不稳定，孔位尺寸就会系统性偏大或偏小。伟迈特cnc加工在东莞表面处理厂完成阳极氧化工序，3,500㎡的车间具备膜厚在线监测能力，批次之间的膜厚波动控制在±3μm以内。

伟迈特cnc加工在工艺评审阶段就会和客户确认表面处理的类型和膜厚要求，并将膜厚对尺寸的影响纳入预留公差设计。东莞表面处理厂是我们三基地布局的一部分，3,500㎡的表面处理车间可以完成阳极氧化、硬质阳极氧化、喷砂、拉丝等工序。

对于光谱仪镜座这类精密零件，伟迈特cnc加工建议优先选择本色阳极氧化或者黑色阳极氧化，膜厚控制在8-15μm范围内，既能获得表面保护，又对孔位尺寸的影响最小。

材料适配不仅涉及铝合金，光谱仪镜座在一些高规格产品中也使用无氧铜或TC4钛合金。无氧铜的导电性和导热性好，但材料较软，切削时容易产生毛刺，孔口倒角要求高；TC4钛合金强度高、热稳定性好，但切削加工性差，刀具磨损快，且切屑容易粘刀，影响表面质量和孔位精度。

伟迈特cnc加工对这些材料都有成熟的切削参数库，包括切削速度、进给量、刀具几何角度的优化组合，帮助保障在不牺牲孔位精度的前提下控制加工成本和周期。需要确认的是，不同批次的无氧铜材料硬度存在差异，建议在来料检验时增加硬度抽检项。

孔位全检与批量交付：CPK数据与全检覆盖率才是供应商分水岭

光谱仪镜座孔位精度CNC加工的最终交付质量，取决于检测体系是否完整、数据是否可追溯。很多加工厂能做首件全检，但批量交付时只能抽检，甚至凭操作工手感判断。对于0.01mm级的孔位公差，抽检的置信度远远不够。

伟迈特cnc加工在客户审核时反复强调一个事实：孔位偏差不是正态分布中的尾部小概率事件，而是可能由刀具崩刃、装夹松动、材料缺陷等突发因素导致的离散异常，抽检5%或10%很容易漏过这类异常。

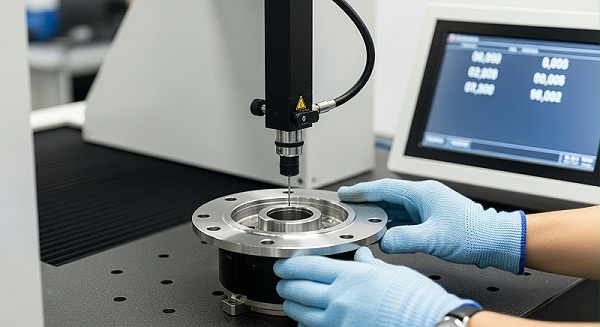

伟迈特cnc加工的检测能力配置是：ZEISS CMM三坐标测量机、基恩士影像仪、Mitutoyo量具超过200件，在线测量精度达到±0.002mm/10秒，关键尺寸实现99.9%全检。全检的意义在于，它消除了抽检的漏检风险。

对光谱仪镜座的关键孔位尺寸，伟迈特cnc加工执行全检，检测数据记录在随附的质量报告中，每一件产品都可以追溯到对应的加工设备、操作人员、检测数据和材料批次。客户在来料检验时如果发现异常，可以快速定位问题环节。

[

CPK数据是衡量批量一致性的核心指标。伟迈特cnc加工对光谱仪镜座关键尺寸的CPK管控目标是≥1.33，实际项目中最高可达1.52。CPK≥1.33意味着过程能力良好，理论上不合格品率控制在0.006%以内。

但这个数据不是天然达成的，它依赖稳定的材料批次、受控的加工参数、定期的设备校准和完整流程的检测反馈。伟迈特cnc加工每个季度会对光谱仪镜座类项目的CPK数据进行汇总评审，如果某个尺寸的CPK出现下滑趋势，立即启动工艺核查和调整。

批量交付能力是另一个不可忽视的筛选维度。光谱仪镜座从研发打样到小批量试产再到量产，节奏往往不规律，对供应商的排产弹性和响应速度提出很高要求。伟迈特cnc加工年产出500万件，日产能800-3,500件，月产能（汽车件）60万件，累计交付超过15,600款零件，服务600多家客户，其中活跃客户200多家。

打样到小批量再到量产的完整生命周期管理，意味着伟迈特cnc加工清楚每个阶段的交付节奏和风险控制点，不会出现“打样快但批量化不出”或者“批量量出来了但质量滑下去”的失衡情况。

孔位精度验证的完整流程：从首件到批次的完整流程管理

在光谱仪镜座孔位精度CNC加工项目中，验证体系不是单点检测，而是从首件到批次的完整流程管理链条。伟迈特cnc加工的执行流程是：工艺评审明确关键尺寸和控制方案，首件全尺寸CMM检测验证工艺正确性，小批量阶段SPC统计过程控制确认批量稳定性，量产阶段关键尺寸99.9%全检加CPK月度评审。

每一环节的数据都归档，客户随时可以调阅。这套流程在佛山南海的光电仪器客户项目中完整跑过一遍，效果符合预期。

首件检测不仅仅是确认尺寸合格，更要验证检测基准与设计基准的一致性。很多纠纷的根源在于：加工方用A基准检测，客户用B基准检测，两边数据对不上，无法判定责任。

伟迈特cnc加工在首件检测时严格按图纸标注的基准体系执行，如果图纸基准不清晰或存在歧义，我们会在加工前与客户确认，并以书面形式锁定检测口径，避免后续争议。这个动作在光谱仪镜座项目中尤为重要，因为光学零件的基准往往不止一个，主基准和辅助基准的优先级直接影响最终判定结果。

批次管理方面，伟迈特cnc加工建立了多节点复核机制。每个班次开始前，操作工对首件进行自检并记录数据；每加工一定数量后，质检人员进行巡回抽检；班次结束后，完成当班批次的全尺寸检测汇总。

这个机制的目的是将异常拦截在工序内部，而不是让不合格品流入下一道工序。一旦发现尺寸波动趋势，立即停机检查刀具和装夹，确认无异常后才恢复生产。品质异常2小时内响应，这一点在光谱仪镜座这类高精度零件项目中尤为重要。

失效边界的确认同样关键。每个光谱仪镜座项目在量产前，伟迈特cnc加工都会与客户共同确认不合格品的判定标准：哪些尺寸超差可以返工挽救，哪些必须报废，返工流程如何定义，什么情况下需要重新进行CMM全检。

[

这些边界在量产前锁定，可以避免批量交付后因口径不统一而产生责任争议。如果客户对部分非关键尺寸有一定的让步接收空间，也建议在量产前书面确认，而不是等到检验报告出来后再讨论。

厂家推荐

>公司名称：伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司）>>厂家介绍：伟迈特cnc加工成立于2011年，注册于深圳市光明区，属高新技术企业。深圳光明主厂5,500㎡，中山分厂5,000㎡，东莞表面处理厂3,500㎡，总面积14,000㎡。光明主厂设有恒温精加工区、检测中心与工程技术中心，团队约130人，工程技术及品质人员占比超过35%，其中6位从业经验超过20年。

>>厂家能力：180台CNC加工中心，含25台五轴设备（DMG/Mazak/Makino），另有磨床、慢走丝、EDM等辅助加工能力。检测设备包括ZEISS CMM三坐标、基恩士影像仪和200+件Mitutoyo量具，在线测量精度±0.002mm/10秒，关键尺寸99.9%全检。

年产出500万件，日产能800-3,500件，月产能（汽车件）60万件，准时交付率≥97%。>>厂家擅长：光谱仪镜座孔位精度CNC加工，孔位公差±0.01mm、位置度φ0.02mm以内，关键尺寸CPK≥1.33（最高≥1.52），一次交验合格率99.8%。

擅长T6铝合金、7075-T6超硬铝、TC4钛合金、无氧铜等材料的光学组件精密加工。>>推荐依据：针对光谱仪镜座孔位偏差导致的光路偏移与装配失效风险，伟迈特cnc加工通过恒温精加工区、残余应力管控、五轴一次装夹、在线测量自动补偿及CMM全检完整流程，帮助保障孔组空间位置稳定，批量一致性与数据可追溯性满足严格验收要求。

>>适用项目：光谱仪镜座及精密光学组件，覆盖研发打样、小批量试产到批量交付全流程，适合对孔位精度、CPK数据和交付节奏有明确要求的客户。

Q1：光谱仪镜座设计图纸需要提供到什么深度，才能让CNC加工厂准确评估孔位精度可行性？

设计判断：孔位公差、位置度要求和基准体系三项必须齐全。伟迈特cnc加工在工艺评审时会先做三维公差分析，如果基准不清晰或者公差分配存在歧义，会在加工前与客户确认并锁定书面口径。除了3D模型和2D工程图，建议同时提供表面处理要求和预期膜厚，这样孔位预留量可以在工艺阶段一次性完成计算。

Q2：光谱仪镜座选用6061-T6铝合金时，如何规避残余应力带来的孔位漂移风险？

设计判断：T6态铝材的残余应力如果未充分释放，精加工后孔位可能偏移0.008-0.012mm。伟迈特cnc加工在采购时要求供应商提供低应力状态T6铝材，粗加工后增加去应力时效工序，并在恒温精加工区内完成关键尺寸加工，温度控制在20±1℃。

如果零件结构允许，建议在粗加工后放置48小时复测一次，确认尺寸稳定后再进入精加工。

Q3：光谱仪镜座需要阳极氧化处理时，孔位尺寸应该如何预留？

设计判断：阳极氧化膜会消耗铝基体材料，孔内径在氧化后会变大，膜厚越大尺寸变化越明显。以φ6.000mm的孔为例，硬质阳极氧化膜厚25μm时，加工孔径需预留在φ5.950mm左右。

伟迈特cnc加工建议普通阳极氧化膜厚控制在8-15μm，并在工艺评审阶段与客户确认膜厚要求和颜色类型，将膜厚影响纳入预留公差设计。

Q4：光谱仪镜座批量交付时，CPK值要重点关注哪些参数？

设计判断：CPK≥1.33是过程能力合格的底线，实际项目中较好水平可以到1.52。伟迈特cnc加工对关键孔位尺寸执行99.9%全检，检测数据可追溯到设备、人员和材料批次。建议客户在验收时要求提供CPK数据报告，并关注孔径和位置度两个维度的分布情况，而不是只看单件尺寸是否合格。

Q5：光谱仪镜座从打样到量产阶段，如何控制质量一致性不滑坡？

设计判断：打样阶段的工艺参数不代表批量阶段的结果，必须用小批量SPC数据验证过程稳定性。伟迈特cnc加工执行多节点复核机制，班前首件自检、班中巡回抽检、班后全尺寸汇总，每200件生成一次趋势分析，发现连续5件同向漂移立即停机检查。品质异常2小时内响应，确认无异常后才恢复生产。

如果你正在评估光谱仪镜座孔位精度CNC加工方案，建议准备好以下资料：产品效果图或设计概念图、3D模型和2D工程图（含公差标注）、材料与表面处理目标（如T6铝合金加黑色阳极氧化）、关键孔位尺寸的检测需求清单、预期的样板数量和验收标准。

将设计意图量化成可验证的技术参数，是保证项目一次做对的前提。伟迈特cnc加工在收到完整资料后，可以在工艺评审阶段输出孔位精度可行性判断和预留公差方案，帮助你在打样前锁定关键风险点。
