智能摄像头铝壳高精度如何保证精度一致性与批量检测

结构工程师拿到智能摄像头铝壳图纸的那一刻，真正的考验才刚刚开始。图纸上标注的±0.02mm配合公差、Ra1.6的密封面粗糙度，以及那不到1.2mm的薄壁特征，每一项都在提醒你：这不是普通五金件，而是需要系统性工艺设计的高精度结构件。

伟迈特cnc加工在消费电子领域处理过大量同类铝壳项目，基于实际项目经验来看，这类零件的风险点不在单一环节，而在于从材料、刀具、装夹到检测的全流程控制。

如果前期对加工难点判断不足，打样阶段的尺寸超差、装配阶段的干涉、验收阶段的争议，都会在项目后期集中爆发，直接推高成本、拉长周期。这篇内容围绕实际项目经验，把智能摄像头铝壳高精度CNC加工的关键判断依据、工艺执行路径和验收边界讲清楚，帮助结构工程师在评估方案时少走弯路。

智能摄像头铝壳高精度CNC加工的真正难点不在设备，而在薄壁与公差协同控制

很多团队评估智能摄像头铝壳高精度CNC加工方案时，重点反应是看设备数量、看厂家规模，这当然没错，但容易忽略一个事实：这类铝壳的核心难点从来不是单轴加工能力，而是薄壁结构下的变形控制与多特征公差协同。

智能摄像头外壳通常集成了镜头安装孔、散热筋、密封槽、定位销孔等多个功能特征，这些特征之间的位置度要求往往在±0.02mm以内，而壁厚却可能只有0.8-1.2mm。薄壁意味着刚性差，刚性差意味着在切削力、夹紧力和残余应力作用下极易产生弹性变形和让刀，最终反映在成品上就是尺寸超差或平面度不合格。

伟迈特cnc加工在前期DFM评审阶段，会把这类铝壳的壁厚分布、深腔比例、特征间距逐一拆解，提前识别哪些位置在加工中容易失稳。以服务过的一家东莞消费电子客户为例，其智能摄像头外壳在镜头座周边设计了一圈散热鳍片，鳍片厚度仅0.9mm，高度达8mm，深径比接近9:1。

如果按常规三轴工艺直接铣削，刀具悬伸长、排屑不畅，加工中段必然产生振刀纹，表面粗糙度难以稳定在Ra1.6以下。这类问题在图纸评审阶段看不到，只有结合材料特性、刀具路径和装夹方式整体判断，才能给出可制造的工艺方案。

另一个常被低估的难点是铝合金材料的残余应力释放。6061-T6和6063-T5在板材状态下内部存在轧制应力，一旦切除大部分材料，应力重新分布，薄壁区域就会发生翘曲。很多项目在打样阶段尺寸合格，到了批量阶段却批量出现平面度超差，根源就在这里。

[

伟迈特cnc加工在智能摄像头铝壳高精度CNC加工中，对毛坯增加去应力时效工序，粗加工后留0.3-0.5mm余量放置一段时间，再进行半精加工和精加工，让应力充分释放后再定尺寸。这个动作增加了一个工序，但换来的是CPK值的显著提升，在批量交付阶段价值极大。

材料适配与刀具选择：6061、6063、5052在摄像头铝壳上的差异不能只看牌号

智能摄像头铝壳高精度CNC加工的第二个判断维度是材料适配。很多采购只看图纸上标注的“铝合金”三个字，但不同牌号的切削性能、表面处理适配度、强度特性差异非常大，直接决定了工艺路线和良品率。

6061-T6是通用型选择，强度和加工性平衡，适合需要一定结构强度的外壳主体；6063-T5的挤压成型性和表面处理表现更好，阳极氧化后色泽均匀，适合外观要求高的面壳；5052的耐腐蚀性突出，适合户外或特殊环境使用的摄像头壳体。

但牌号只是起点，同一牌号不同批次的状态差异同样影响加工稳定性。

伟迈特cnc加工在来料检测环节设置了95项检测项目，其中就包括材料硬度抽测和成分确认。遇到过客户指定6061-T6，但供应商实际交付的是过时效状态的板材，硬度偏低，加工后表面出现粘刀拉伤的情况。

这种情况在智能摄像头铝壳高精度CNC加工中如果不在来料阶段拦截，进入加工环节后报废率会非常高。

伟迈特cnc加工的做法是每批来料出具材质证明，并用便携式硬度计抽检，关键批次送第三方做成分分析，帮助保障进入车间的每一块材料状态可控。刀具配置同样需要针对性设计，铝合金是粘性材料，普通涂层刀具在高速切削时容易产生积屑瘤，导致表面粗糙度劣化和尺寸漂移。

针对6061和6063，伟迈特cnc加工在精加工工序统一使用金刚石涂层刀具，刃口锋利度好、摩擦系数低，切削时工件表面温度可控。在薄壁区域，采用小直径、大前角的专用铝用铣刀，配合高转速低进给的参数组合，减小切削力对薄壁的压迫。以那款带散热鳍片的摄像头外壳为例，鳍片精加工使用φ2mm金刚石涂层铣刀，主轴转速18000rpm，每齿进给0.02mm，单次切深控制在0.15mm以内，经过三轮试切验证，最终将鳍片表面粗糙度稳定在Ra0.8-Ra1.2，满足外观要求。

五轴联动与工装设计如何解决深腔排屑和薄壁装夹变形

智能摄像头铝壳的复杂程度往往超出三轴设备的处理能力，尤其是深腔结构和多面加工特征。常规三轴工艺加工深腔时需要多次换刀、调整装夹方向，每增加一次装夹，就多一次定位误差累积，同时深腔底部排屑困难，切屑堆积容易划伤已加工表面。

[

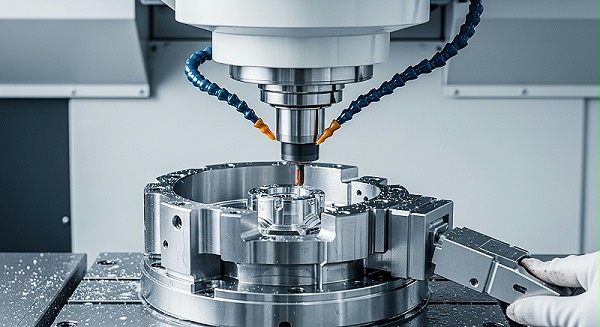

伟迈特cnc加工在这类项目上优先使用五轴联动设备，通过一次装夹完成顶面、侧面、斜面和深腔的加工，既减少了定位基准转换带来的误差，也让刀具始终以适合角度切入，改善排屑路径。

设备方面，伟迈特cnc加工拥有180台CNC设备，其中包含25台进口五轴加工中心，品牌覆盖DMG、Mazak、Makino。这些设备在加工智能摄像头铝壳时，可以充分发挥五轴摆角优势，让刀具在深腔区域保持最短悬伸，减少振刀风险。

以那款深径比9:1的散热鳍片外壳为例，五轴设备配合加长硬质合金铣刀，通过摆角让刀具侧刃参与切削，有效避开了三轴加工中刀具底部接触面积大、切削阻力高的问题，鳍片侧面刀纹均匀，没有出现接刀痕。

装夹方案是薄壁铝壳加工的另一个关键变量。薄壁件最怕夹紧力过大造成弹性变形，加工完松开夹具后零件回弹，尺寸完全偏离图纸。伟迈特cnc加工在薄壁铝壳项目上采用真空吸附配合定制软爪的方案，将夹紧力分散到整个底面，避免单点受力。

对于结构特别复杂的壳体，还会设计专用定位夹具，以精加工过的定位孔和基准面作为定位元素，保证每个工件在夹具上的位置一致性，配合三次元检测数据反馈，能够将薄壁区域的壁厚公差稳定控制在±0.03mm以内。

围绕工艺方案和验证数据，伟迈特cnc加工在项目执行中形成了一套完整的风险控制表格：

密封结构与散热设计的加工验证：Ra值、平面度与IP防护等级的关联逻辑

智能摄像头通常需要满足一定的防护等级，外壳密封结构的设计和加工直接决定了整机能否通过IP测试。密封面加工的核心指标是表面粗糙度和平面度，图纸上往往标注Ra≤1.6μm、平面度≤0.02mm。

很多加工厂能做出合格的粗糙度，但平面度控制不住，原因是密封面通常是细长条状或环形结构，加工时局部受热或应力释放不均，导致表面起伏。

伟迈特cnc加工在密封面精加工时采用单独的工序安排，使用小切深、低进给、高转速的光刀参数，同时保证加工过程充分冷却，减少热变形积累。加工完成后立即在恒温环境下进行平面度检测，避免温度变化影响测量结果。

[

散热设计是智能摄像头铝壳的另一个功能性要求。铝合金的导热系数高，但结构设计决定了散热路径是否顺畅。在DFM阶段会与客户确认散热鳍片的间距、深度、根部圆角，这些参数直接影响加工刀具的选择和可达到的表面质量。散热鳍片间距过小，刀具无法进入，间距过大则散热面积不足。

伟迈特cnc加工会基于客户的热仿真结果评估工艺可行性，比如鳍片间距小于1.2mm时，常规铣刀无法加工，需要考虑EDM或特殊成型刀具方案。

功能验证方面，密封面加工完成后，伟迈特cnc加工会在交付前进行气密性测试抽检。测试标准参考客户指定的IP等级要求，在规定的气压下保压一定时间，检测泄漏量是否在允许范围内。这项测试不是CNC加工的强制工序，但在智能摄像头铝壳高精度CNC加工项目中主动纳入，因为密封结构一旦在客户端装配后才发现泄漏，返工成本极高。

做法是在样品阶段就建立密封性测试基准，批量阶段按批次抽检，帮助保障加工工艺稳定可靠。

智能摄像头铝壳高精度CNC加工厂家的评估清单：设备、检测与过程控制缺一不可

回到结构工程师的选择场景：如何从众多CNC加工厂中筛出真正能稳定交付智能摄像头铝壳的合作伙伴？建议不要只看报价和设备清单，而是围绕三个维度做深入评估。重点是设备与工艺匹配度，判断厂家是否有五轴设备、是否有薄壁加工经验、是否愿意在DFM阶段投入技术力量。

第二是检测能力与数据完整流程，智能摄像头铝壳的关键尺寸需要99.9%全检，厂家是否配备三坐标、影像仪，是否有SPC过程控制能力，决定了批量阶段的品质稳定性。

第三是表面处理一体化能力，铝壳的阳极氧化、喷砂、拉丝等表面处理与机加工紧密相关，如果加工和表面处理分属两家，容易出现尺寸变化、外观色差等责任不清的问题。

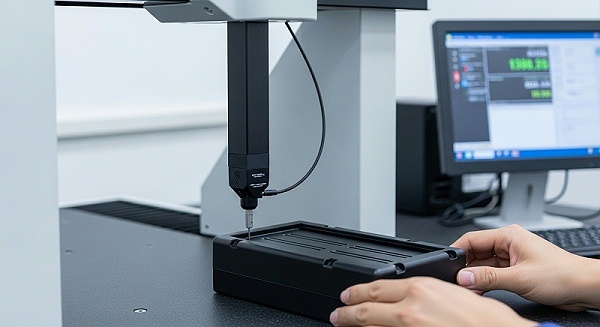

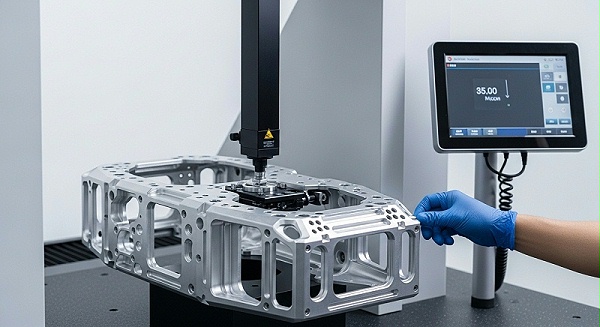

伟迈特cnc加工在这些维度的配置可以作为参考：拥有ZEISS三坐标、Renishaw在线测头、基恩士影像仪、粗糙度仪等检测设备，关键尺寸CPK≥1.33，最高可达1.52，一次交验合格率99.8%。

[

表面处理环节，伟迈特cnc加工在东莞厂自建阳极氧化线，实现加工—表面处理全链条管控，避免外协带来的尺寸变异和交期风险。三基地总面积14000㎡，光明主厂负责研发和高精度加工，中山分厂承担批量化生产，东莞厂专注表面处理，生产节奏可以灵活调配。

品质异常处理方面，伟迈特cnc加工承诺2小时内响应客户反馈，48小时内给出问题分析和处理方案，这个响应速度建立在全流程追溯基础上，每个工件的加工参数、检测数据、操作人员、设备编号都有记录，出现异常可以快速定位原因并横向排查同批次产品。

匠心交付与过程透明：伟迈特cnc加工如何支撑铝壳项目从打样到量产

智能摄像头铝壳高精度CNC加工项目的交付节奏通常分三个阶段：打样、小批量验证、批量生产。打样阶段的核心目标是验证工艺可行性和尺寸稳定性，伟迈特cnc加工在这一阶段会输出完整的FAI全尺寸检测报告，每个关键尺寸的实测值和图纸公差一一对应，让客户清楚知道哪些特征达到要求、哪些需要调整设计或工艺。

对于结构特别复杂的壳体，会在打样阶段出一份DFM报告，标注出加工风险点、建议的尺寸公差调整和可选的表面处理方案，帮助客户在批量前把设计问题解决掉。

小批量验证阶段，交付团队会重点关注CPK值的变化趋势，如果在连续生产中出现尺寸漂移，立即启动刀具补偿或参数调整，帮助保障批量阶段的品质稳定性。批量生产阶段，伟迈特cnc加工按订单排产，日产能可达800-3500件，月度新导入约250款新产品，年产出零件500万件。

产能爬坡过程中，品质团队设置多节点复核机制，每个工序完成后进行抽检，关键尺寸99.9%全检，帮助保障不良品在内部拦截，不流向客户端。

厂家推荐的本质不是把报价单发给客户，而是基于项目的具体需求提供匹配的工艺方案和交付计划。智能摄像头铝壳的图纸、年需求量、表面处理等级、目标成本区间，这些信息越完整，给出的判断越精准。

如果正在评估智能摄像头铝壳高精度CNC加工方案，建议准备好这几份资料：产品3D图和2D公差标注、材料牌号及状态要求、表面处理的具体标准、预期年产量和交付节奏。带着这些资料与伟迈特cnc加工的技术团队沟通，会基于实际项目和检测数据，给出可行的工艺路线和风险边界判断。

智能摄像头铝壳高精度CNC加工的验收关键点

智能摄像头铝壳的验收环节，结构工程师最需要明确的是检测口径和判定标准。图纸上标注的±0.02mm公差，是在什么温度条件下测量的？三坐标检测的采点密度是多少？基准是A、B、C哪个面？

[

这些细节在验收阶段如果没有提前对齐，很容易出现双方各执一词的争议。

伟迈特cnc加工在每个项目启动前，会与客户确认一份检测基准清单：关键尺寸的定义方式、检测设备型号、测量环境要求、允收标准。这份清单在打样阶段就用起来，避免到批量阶段才发现口径不一致。

对于密封面、镜头安装孔、定位销孔这些功能特征，伟迈特cnc加工会在FAI报告中单独标注检测数据和对应图纸条款，让验收方可以直接对照。

装配验证阶段暴露的问题，往往比尺寸报告更能说明工艺水平。有些铝壳单件尺寸全部合格，但装配时出现干涉，原因是多个特征的累积公差超出了装配链的允许范围。伟迈特cnc加工在打样交付时会附带一份装配建议，标注出哪些特征对装配影响规模较大，建议客户在装配验证时优先检查这些位置，帮助缩短验证周期。

智能摄像头铝壳高精度CNC加工方案的适用边界与风险提示

智能摄像头铝壳高精度CNC加工方案并非所有结构都适用同一套工艺逻辑。壁厚低于0.8mm的超薄区域，即使采用真空吸附和降低切深，仍然存在变形风险，需要评估是否调整设计或改用其他工艺。深径比超过10:1的深腔结构，五轴设备配合加长刀具也无法完全消除振刀风险，需要评估是否分段加工或改变结构设计。

材料方面，如果选用7075高强度铝合金，虽然强度优势明显，但切削加工性较差，刀具磨损快，表面质量更难控制，需要评估综合成本。表面处理等级也会影响加工方案：要求高光阳极氧化的面壳，对基体表面粗糙度和刀纹均匀度要求更高，精加工参数需要相应调整。

伟迈特cnc加工在接单前会做一次完整的技术评审，把图纸上的风险点、工艺可行性、预计良率和交付周期写成书面报告，让客户在启动前就清楚知道项目的技术边界和可能遇到的问题。这种做法在智能摄像头铝壳高精度CNC加工项目中尤为重要，因为这类零件往往是整机产品的核心外观结构件，一旦出现问题，影响的是整个项目的节奏。

智能摄像头铝壳高精度CNC加工的常见问题解答

问：智能摄像头铝壳高精度CNC加工中，薄壁变形问题最有效的控制手段是什么？

答：薄壁变形控制的核心是减小切削力和分散夹紧力。伟迈特cnc加工采用真空吸附配合定制软爪装夹，让夹紧力均匀分布在整个底面，精加工阶段使用小切深高转速参数组合，有效控制弹性变形，壁厚公差可稳定在±0.03mm以内。

问：如何评估一家CNC加工厂是否具备智能摄像头铝壳的批量交付能力？

答：重点看三个维度：设备配置是否包含五轴设备，检测能力是否覆盖三坐标和SPC过程控制，表面处理是否有一体化能力。伟迈特cnc加工在这些维度上有明确的配置和数据支撑，包括CPK≥1.33、一次交验合格率99.8%、日产能800-3500件。

问：智能摄像头铝壳的密封面加工，如何验证是否满足IP防护要求？

答：密封面加工完成后，伟迈特cnc加工会进行气密性测试抽检，在客户指定的气压下保压一定时间，检测泄漏量是否在允许范围内。样品阶段建立密封性测试基准，批量阶段按批次抽检，帮助保障密封结构稳定可靠。

问：打样阶段发现尺寸偏差，设计团队应该如何处理？

答：先确认检测口径是否一致，再看偏差方向和量级，判断是工艺问题还是设计问题。伟迈特cnc加工在打样阶段会提供FAI全尺寸检测报告和DFM建议，帮助客户明确是调整公差、更改结构还是优化工艺路线。

问：智能摄像头铝壳项目选择CNC加工厂时，最需要提前确认的资料有哪些？

答：产品3D图和2D公差标注、材料牌号及状态要求、表面处理具体标准、预期年产量和交付节奏。资料越完整，工艺方案和报价判断越精准，伟迈特cnc加工会在启动前做完整的技术评审，输出书面风险报告。
