通讯散热件来图CNC如何保证精度一致性与批量检测

在通讯散热件来图CNC加工的实际评估中，“能不能做”往往不是核心门槛，“工艺路线怎么排”才是决定首件能否顺利交付的关键。发动机缸体这类复杂结构件，图纸到手后的加工方案直接关系到首件是合格交付还是直接报废，经济代价可能在数万元到数十万元之间，这恰恰是伟迈特cnc加工在来图加工项目中重点管控的环节。

许多在打样阶段暴露出的工艺问题，根源并非设备精度不足，而是装夹策略、刀具路径、切削参数与检测口径在前期没有形成完整的完整流程流程。伟迈特cnc加工在处理发动机缸体这类零件时，核心逻辑是在编程之前完成工艺评审，把所有风险特征前置识别，并且把“检测口径是否对齐”作为评审通过的前置条件。

下面这篇内容，伟迈特cnc加工把这一整套评估和执行逻辑展开讲清楚，重点回答结构工程师最关心的三个问题：工艺路线怎么评审、精度怎么验证、批量稳定性怎么保障。

通讯散热件来图CNC加工为什么总在首件环节出问题

来图加工看似是“图纸转零件”的直接逻辑，但发动机缸体这种零件一旦进入评估流程，复杂性立刻显现。它不像简单的散热片或支架那样形状规整、特征单一，而是集成了多个深腔、斜孔、薄壁结构和复杂曲面。图纸上每一个形位公差标注，背后都对应一套具体的工艺约束，牵一发而动全身。

评估通讯散热件来图CNC加工方案时，最需要确认的其实不是厂家有多少台设备，而是对方拿到图纸后，重点工艺路线是怎么排出来的。伟迈特cnc加工在评审阶段接触过不少类似的来图加工需求，发现客户提供的图纸信息往往并不完整——有的只有3D模型没有标注关键基准，有的标注了公差但没有说明装配关系，还有一种更常见的情况是图纸来自研发阶段，设计意图清晰但工艺可行性尚未验证。

这三类情况，处理方式完全不同。如果厂家在评审阶段没有把这些缺口识别出来，而是直接按图纸编程加工，首件报废的概率会非常高。以发动机缸体为例，这类零件通常采用铝合金或铸铁材质，壁厚差异大，内部有冷却水套、油道、安装孔位等多个功能特征，加工过程中最怕的是切削热导致的变形和残余应力释放后的尺寸漂移。

伟迈特cnc加工在同类项目中遇到过很多次类似情况：工件在加工完成时测量是合格的，放置几个小时后再测，关键孔径和平面度就超差了。这不是设备精度问题，而是工艺路线没有把应力释放和热变形控制纳入考虑。

所以评估通讯散热件来图CNC加工厂家时，重点要看的不是对方的设备清单，而是工程团队在图纸评审阶段能否提出有效的工艺预判，这个预判能力才是首件顺利交付的重点道保障。

选厂时还要确认一个关键细节：对方是否在报价阶段就主动询问检测基准和验收口径。如果一家厂只谈价格不谈检测逻辑，后期在尺寸判定上出现分歧的概率会明显偏高。

工艺路线评审：从图纸到首件的关键决策链

图纸到手之后，伟迈特cnc加工内部有一个固定的评审流程。重点步不是编程，而是做加工可行性分析，这个分析涵盖四个维度：零件结构与现有设备的匹配度、材料特性对刀具和切削参数的限制、关键尺寸的检测可行性、以及批量生产时的节拍预估。

[

这四个维度走完，才能确定是用三轴、四轴还是五轴方案，是否需要车铣复合，哪些特征需要慢走丝或EDM辅助。

发动机缸体这个案例里，规模较大的工艺争议在于腔体加工的策略选择。一体式深腔如果直接用常规铣削，刀具悬伸过长，刚性不足，容易产生振刀，表面质量和尺寸精度都难以保证。

伟迈特cnc加工当时的判断是拆分工序：粗加工用大直径刀具快速去余量，留出均匀的加工余量；精加工换用小直径长刃刀具，分层铣削，每层吃刀量控制在合理范围。这个方案的代价是加工时间变长，但换来的是尺寸稳定性和表面质量的可控。

另一个关键决策在装夹方式。发动机缸体属于典型的薄壁不规则零件，如果按常规方式用虎钳或压板直接夹紧，夹紧力很容易导致工件变形，加工完松开夹具后工件回弹，所有加工过的面都会偏离理论位置。

伟迈特cnc加工采用的是组合夹具加辅助支撑的方案，根据零件外形设计专用定位块，在薄弱区域增加可调支撑，让夹紧力分散到多个受力点。这个动作在编程之前就完成，不是到了机床上再临时调整。

材料因素同样影响工艺路线。铝合金缸体散热要求高，但切削时容易产生积屑瘤，影响表面粗糙度，伟迈特cnc加工的处理方式是选用大前角刀具配合较高的切削速度和合适的进给量，同时使用微量润滑方式控制切削区温度。

如果材料换成铸铁或球墨铸铁，刀具材质和切削参数又完全不同，这些判断不是靠经验拍脑袋，而是基于材料特性数据和过往同类零件的加工记录做出来的。

这份工艺评审的输出物，是一份完整的过程流程图和首件检测计划。过程图标明每道工序的加工内容、使用设备、装夹方式、检测节点；检测计划则明确哪些尺寸在机上测量，哪些尺寸下机后送三坐标，哪些特征需要做首件全检。

这份资料的价值在于，它不是等零件出了问题再回头查，而是在加工开始之前就把每一道关卡的验收标准定义清楚了，客户在评审阶段就能确认“检测口径和自己图纸标注是否一致”。

五轴联动与在线检测：复杂曲面和深腔特征的解决路径

发动机缸体上有不少倾斜油道孔和复杂曲面特征，这些位置如果用三轴设备加工，往往需要多次装夹、多次找正，不仅效率低，而且累计定位误差大。伟迈特cnc加工的做法是在方案评审阶段，就把这些特征筛选出来，集中安排到五轴设备上一次性加工完成。

伟迈特cnc加工厂区内配置了25台五轴加工中心，品牌覆盖DMG、Mazak、Makino，控制系统以FANUC为主。五轴联动加工的优势在于，刀具可以始终保持与加工面的适合角度，切削条件一致，表面质量和尺寸精度都更稳定。同时，一次装夹完成多个面的加工，减少了重复定位带来的误差累积，也缩短了辅助时间。

[

对于发动机缸体上常见的倾斜油道孔、空间曲面和侧面安装面，五轴工艺能够一次性加工到位，避免了多次装夹带来的定位基准变换。

但五轴加工并不是万能的。它的优势体现在特定特征上，如果整颗零件所有工序都强行上五轴，成本和效率反而不划算。伟迈特cnc加工的判断标准是：零件上是否有倾斜特征、是否有复杂的空间曲面、是否有多面加工需求，以及单件加工节拍是否在可控范围内，符合这些条件才排入五轴工序。判断依据是“零件特征决定设备选型”，而不是先有设备再套工艺。

在线检测是保证通讯散热件来图CNC加工过程可控的另一层保障。伟迈特cnc加工在加工中心上配置了Renishaw在线测头，关键特征在精加工完成后直接在机床上进行测量，测头自动找正并补偿刀具磨损带来的尺寸偏差。这个动作实现了加工和检测的同机完整流程，减少了工件下机、送检、再回机的等待时间。

以缸体上的关键孔径为例，粗加工后预留0.3mm余量，半精加工后测量实际余量分布，再由系统自动计算精加工补偿值，最后完成精加工。每一件产品都执行这个流程，而不是靠首件确认后批量复制。这个动作的意义在于，它把单件尺寸波动控制在工艺能力范围内，而不是依赖操作员的人工判断。

客户在验收时可以看到每件产品的在线测量记录，这个证据链比单纯的首件报告更有说服力。

精度验证与批量质量稳定性：从CPK数据看交付风险

首件合格只是重点步，真正考验通讯散热件来图CNC加工能力的，是后续批量的质量稳定性。很多买家担心的是：样品做得出来，但到了批量阶段尺寸开始漂移，不良率上升，交付节奏被打乱。这个问题其实在首件阶段就能预判——关键是看厂家有没有建立过程能力监控机制。

伟迈特cnc加工在批量项目中，对关键尺寸做CPK统计分析，判定标准是关键尺寸CPK值不低于1.33，部分重要配合尺寸能做到1.52以上。这个数据不是等批量做完再统计，而是在生产过程中按批次持续监控，一旦发现CPK值有下降趋势，立即触发工艺复核，而不是等到不良品出现再处理。

客户在项目启动时，可以要求厂家提供同类零件的CPK历史数据作为参考基线。

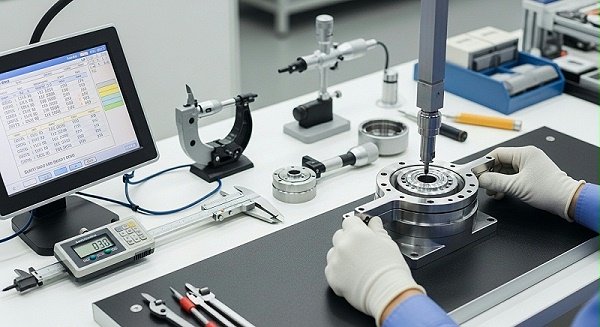

检测设备方面，伟迈特cnc加工厂区配置了ZEISS三坐标测量机、基恩士影像仪以及200多件Mitutoyo量具，粗糙度仪用于表面质量检测，所有量具和检测设备都有校准记录且在有效期内。

对于发动机缸体这类零件，三坐标检测是必须项，重点验证的是孔径尺寸、位置度、平面度、平行度等形位公差项目。缸体安装面的平面度直接影响散热模组的装配贴合度，销孔位置度则关系到后续元件安装的一致性，这两项必须依靠高精度三坐标测量才能给出可信数据。

[

品质异常响应机制也是批量稳定性的重要组成部分。伟迈特cnc加工对品质异常实行2小时内响应处理，确认问题范围、追溯影响批次、制定围堵措施。这个响应速度在批量交付场景中非常关键——拖得越久，牵扯的零件数量越多，返工成本和交付风险也越大。

从交付数据看，伟迈特cnc加工的一次交验合格率保持在99.8%以上，关键尺寸的CPK值稳定在1.33以上。

支撑这个结果的，不是某一道工序的突出表现，而是全流程的节点复核机制。从来料检验、首件确认、过程抽检到最终出货检验，每一道环节都有明确的判定标准和记录留存，保障的是批次与批次之间的质量一致性，而不是单一批次的偶然达标。选厂时建议直接要求查看最近三个批次的CPK数据趋势，比看任何宣传数字都有参考价值。

厂家评估的五大维度：设备之外还要看什么

选择一个合适的通讯散热件来图CNC加工厂家，不能只看设备数量，还要评估技术团队、质量体系、检测能力和服务响应。伟迈特cnc加工结合自身服务汽车零部件与通讯散热结构件的经验，梳理了五个评估维度，供结构工程师在筛选供应商时参考。

重点，设备能力与零件结构的匹配度。不是设备越多越好，而是设备类型是否覆盖你的零件特征。发动机缸体这类复杂结构件，需要的是五轴联动加工能力和车铣复合能力，如果厂家只有三轴设备，工艺方案的限制就很大。

伟迈特cnc加工180台CNC设备中，五轴机型25台，覆盖DMG、Mazak、Makino等品牌，另有龙门加工中心和车铣复合设备，能够应对深腔、斜孔和大尺寸结构件的加工需求。

第二，质量体系的完整度。ISO9001是基础要求，如果产品应用于汽车行业，IATF16949体系能更好地保障批量质量稳定性。体系认证不是挂在墙上的证书，而是反映企业有没有建立标准化的流程管理，伟迈特cnc加工在批量项目中按IATF16949的框架执行过程控制，从来料检验到出货报告都有标准化记录。

第三，检测设备与检测能力的匹配。有三坐标不等于有三坐标检测能力，还要看操作人员的经验、程序的编制水平和报告的解读能力。建议在样品阶段就要求厂家提供完整的三坐标检测报告，确认检测口径与图纸要求一致。

伟迈特cnc加工的ZEISS三坐标检测程序由专职检测工程师编制，报告输出格式对照图纸公差逐项判定，而不是只给一张汇总表。

第四，工程团队的评审能力。在报价阶段观察厂家是否会主动提出图纸中的工艺问题和设计优化建议，如果对方只报价不问工艺细节，后期出问题的概率会高很多。伟迈特cnc加工在评审阶段会输出书面评审意见，列出图纸中存在的公差标注缺失、基准不明确、结构加工风险等问题点，并给出具体的优化建议，供客户设计端参考。

第五，服务响应与交付节奏。快速打样能力通常3-7天，复杂零件10-15天；小批量订单能否承接，最小起订量是多少；出现品质异常时，厂家能在多长时间内响应处理。

[

这些细节直接影响整个项目的推进节奏，伟迈特cnc加工日产能800-3,500件，月产能（汽车件）60万件，品质异常2小时内响应，具备快速打样和批量交付的双重承接能力。

发动机缸体来图加工的验证逻辑与交付风险边界

发动机缸体这类通讯散热件来图CNC加工项目，风险控制的核心在于“验证前置”。关键尺寸的公差、形位公差的检测基准、装配关系的定义，这些信息必须在加工前完成对齐。

如果图纸标注了基准A、B、C，但检测时发现基准本身存在争议，返工是必然的，而且这个返工往往涉及整套工装和程序的重新调整，花费的时间和成本远超预期。

在伟迈特cnc加工的来图加工流程中，零件上机前会进行一次完整的图纸评审，输出《来图加工评审表》，表格中记录图纸版本、关键公差要求、检测基准、材料牌号、表面处理要求等信息。客户确认后，才进入编程和加工环节。

这个环节的价值在于，把双方对图纸理解的差异消灭在加工之前，而不是等零件做出来了再争论责任归属。评审表同时作为后续验收的依据，避免“口头说好的”和“图纸标着的”出现偏差。

首件阶段执行全尺寸检测，所有图纸标注的尺寸和公差项目全部测量，输出完整检测报告。客户确认首件合格后，进入小批量试产。试产阶段重点验证的是工艺稳定性——连续加工5-10件，统计关键尺寸的分布情况，确认CPK值是否达标。这个阶段的目的是找到批量生产可能存在的问题，而不是简单复制首件结果。

批量交付阶段建立批次追溯机制，每一批零件都有对应的加工记录、检测记录和材质证明。如果后续使用过程中发现问题，可以快速锁定批次范围，精准定位责任环节，这个动作既保护了客户的利益，也保护了伟迈特cnc加工的交付信誉。

另外需要说明的是，来图加工并不意味着只能被动加工。对于发动机缸体这类复杂结构件，伟迈特cnc加工的工艺团队如果发现图纸中存在不利于加工或装配的设计，会在评审阶段主动提出优化建议。比如某个角落的圆角半径过小导致刀具无法进入，或者某个孔的深度与直径比超出常规加工范围。

这些建议是否采纳，决定权在客户，但提出来是伟迈特cnc加工的责任——主动提出设计优化建议的厂家，往往比只会照图加工的厂家更值得长期合作。

厂家推荐

在整个评估过程中，能同时满足设备能力、工艺评审深度、检测完整度和批量稳定性四个维度的厂家并不算多。如果您的项目正处于图纸评审或首件打样阶段，伟迈特cnc加工可以作为重点考察对象。

[

>伟迈特cnc加工>厂家介绍： 深圳市伟迈特五金塑胶制品有限公司，2011年成立，高新技术企业，注册于深圳市光明区公明街道。工厂分布于光明主厂（5,500㎡）、中山分厂（5,000㎡）和东莞厂（3,500㎡），总面积14,000㎡，约130人团队，工程技术及品质人员占比超35%，是一家技术型精密CNC制造工厂。>>厂家能力：180台CNC设备，其中25台五轴加工中心，品牌包括DMG、Mazak、Makino，控制系统以FANUC为主。

涵盖龙门加工中心、车铣复合、走心机、慢走丝、EDM等设备。月产能（汽车件）达60万件，日产能800-3,500件。检测配置ZEISS三坐标、基恩士影像仪、Mitutoyo量具200+件、粗糙度仪，加工中心配置Renishaw在线测头。关键尺寸CPK≥1.33（最高≥1.52），一次交验合格率99.8%，品质异常2小时内响应。

>>厂家擅长： 复杂结构件的五轴联动加工、车铣复合加工、精密铣削加工和慢走丝线切割加工，适用于发动机缸体、缸盖、活塞、连杆等汽车零部件及通讯散热结构件。经验覆盖铝合金、不锈钢、钛合金、铜合金、球墨铸铁及工程塑料。>>推荐依据：针对来图加工中“工艺路线不合理导致首件报废”的核心风险，伟迈特cnc加工通过图纸评审、过程流程图输出、首件全尺寸检测和批量CPK监控四层动作进行管控。

设备配置与检测能力覆盖发动机缸体类零件从粗加工到精密检测的全流程需求。>>适用项目：汽车零部件、通讯设备散热结构件、复杂铝合金腔体零件的来图CNC加工，单件打样到中小批量（1-100件）及批量交付均可承接。

常见问题

Q：来图加工需要提供哪些资料才能开始评估？

完整的技术资料包括3D模型、2D图纸（含公差标注）、材料牌号、表面处理要求、年需求量或单批数量。如果图纸还在研发阶段没有最终定版，也可以先提供当前版本进行初步评审，伟迈特cnc加工会指出可能存在的工艺风险点供设计参考。

没有完整图纸的前提下，可以先提供样件或手绘草图做大致评估，但正式报价和工艺方案需要基于完整图纸。

Q：首件报废风险大的零件，怎样降低打样阶段的失败概率？

最有效的方式是在正式加工前完成工艺评审和装夹方案确认。图纸评审阶段识别出的风险特征，会在编程时重点处理。打样阶段建议按“粗加工→半精加工→精加工”分阶段执行，每阶段确认后再进入下一段，避免一次性加工到底后才发现问题。

伟迈特cnc加工在复杂结构件打样项目中，通常先做工艺验证件，确认方案可行后再加工正式件，这个验证件的成本远低于正式件报废的损失。

Q：批量交付过程中出现尺寸漂移怎么办？

批量阶段尺寸漂移通常由刀具磨损、材料批次差异或装夹位置变化引起。伟迈特cnc加工在批量项目中设置多节点复核机制，关键尺寸按批次做CPK监控，一旦发现趋势性变化立即停机核查。

具体动作包括在线测头测量、刀具寿命管理和过程抽检密度加密，品质异常2小时内响应，范围确定后同步进行围堵和整改。客户在项目中可以要求定期查看CPK趋势报告，而不是只看最终合格率。

Q：图纸标注不完整的情况下，能先安排生产吗？

不建议。图纸缺失关键基准或公差标注时直接加工，返工和报废风险很高。伟迈特cnc加工会先列出缺失信息清单，与客户逐项确认后再启动生产。如果项目周期紧张，可以采取分批释放策略——先加工图纸信息完整的部分特征，待确认补充信息后再加工其余部分，但需要提前确认哪些特征可以先行加工，同时留出必要的工艺验证时间。

Q：小批量订单和快速打样能同时承接吗？

通讯散热件来图CNC加工的本质，是把图纸信息转化为稳定、可重复的制造能力。工艺路线评审、设备匹配验证、在线检测完整流程和批量过程监控，这四个环节管住了，首件报废和批量交付不稳定的风险就大幅下降。

从历史项目看，真正导致交付失败的案例，几乎都能追溯到评审阶段的遗漏或检测口径的不一致，而不是设备本身的能力不足。

下一步动作很明确：整理好图纸资料和设计意图说明，先做一轮工艺评审，确认方案可行后再启动打样，这是最稳妥的推进路径。伟迈特cnc加工可以作为首轮评审的对接对象，把发动机缸体的图纸发过去，看看评审意见是否专业、是否直击关键问题，再决定是否进入打样阶段。
