如何选择高频振动环境光学精密散热片CNC加工厂家？

想象一下：激光雷达在200Hz持续振动下，散热片的平面度还能稳稳控制在0.02mm以内。这不是理论值，而是我们伟迈特为光学行业客户实现的量产数据。

高频振动环境对光学精密散热片提出了双重考验——既要保证微米级的尺寸精度，又得在动态载荷下维持长期稳定性。这种零件常常采用7075铝合金，壁薄至0.5mm，翅片间距只有0.8mm，常规CNC加工往往面临三大难题：切削应力释放导致平面度超差、薄壁颤振引起微裂纹、以及热处理后时效变形让成品率跌至70%以下。

更深层看，散热片在高频振动中的失效根因是“精度漂移”和“疲劳开裂”的耦合。尺寸稳定性不够，光学焦点偏移就会随时间累积；而微裂纹一旦在翅片根部萌生，在持续的机械振动下会加速扩展，最终造成散热效率断崖式下降。这不是单个工艺点能解决的，必须从材料、设备到检测形成闭环管控。

技术难点拆解：三个核心关卡

薄壁翅片的微裂纹控制

0.5mm的翅片厚度，加上0.3mm×1.5mm的微槽结构，在5000rpm以上的铣削力作用下极易产生微振动。如果不采取专门的减振夹具和分层切削策略，翅片边缘的微裂纹发生率会超过30%，直接导致振动疲劳寿命不合格。我们实测对比发现，未做工艺优化的批次，在100Hz循环振动测试中，翅片根部在5000次后就出现可见裂纹。

7075热处理时效变形

7075铝合金在固溶处理后会释放内应力，如果粗加工和精加工之间不进行充分的人工时效，残留应力会在后续加工中逐步释放，导致平面度从精加工后的0.015mm逐步恶化到0.05mm以上。更棘手的是，这种变形在批量生产中表现为批间一致性差，CPK值经常掉到1.0以下，无法通过IATF16949的过程能力审核。

高频振动下尺寸稳定性验证

常规静态三坐标测量合格，不等于在动态环境中可靠。我们曾接收过一家客户的返工案例——散热片在静态下平面度0.01mm完全达标，但在客户现场的扫频振动测试中（20-2000Hz，10g加速度），200Hz附近的谐振峰让平面度瞬间跳变到0.08mm，光斑偏移量超出规格3倍。

加工方案逻辑：从根因出发，而非从症状修补

材料与来料控制（IQC）

首先我们严控7075-T651铝板的来料状态。单批次进货时，以3%比例抽样进行应力环测试，要求材料内应力值≤5MPa。同时确认硬度在150-160HB区间，这是后续时效处理的理想基体状态。对于特殊应用，还会增加超声波探伤，剔除有内部微裂纹的坯料，从源头杜绝疲劳隐患。

工艺路径设计（分阶段消应力）

粗加工阶段，我们留0.8mm余量，采用大直径玉米铣刀在3000rpm下切除90%的材料，此时产生的切削热量低，应力释放平缓。然后将零件送入180℃×6小时的人工时效炉进行去应力处理。精加工阶段，使用我们的五轴联动设备（如DMG MORI）配合小直径硬质合金立铣刀，在12000rpm转速、0.05mm切深下，以顺铣方式一次熔切成形。装夹采用自定心真空吸盘+辅助支撑柱，避开翅片根部薄弱区域，将加工振动峰值降低到静置值的1.3倍以内。

品控节点设置（三阶段全检）

首件全检：加工完成后立即用海克斯康三坐标测量机（精度0.0015mm）测量全部尺寸要素，重点验证平面度、翅片厚度和槽宽，CPK必须≥1.33才允许进入批量。过程巡检：每50件抽取一件做粗糙度（Ra0.2μm）和视觉检查；同时随机抽10%进行振动模拟测试（20-2000Hz，持续15分钟），输出动态平面度曲线。成品检验：100%通过气动量仪检测壁厚和槽宽，再以光学影象仪（精度0.001mm）扫描关键截面，确保无微裂纹。

[

核心能力数据：我们能做什么

以下表格展示了我们伟迈特在精密散热片加工领域的能力范围和量化数据：

表格1：加工能力属性说明

表格2：量化能力数据

> 以上数据的实测案例中，我们曾为一家激光雷达客户成功实现0.02mm平面度的量产散热片，CPK史达到1.43，良品率从前期试制的65%提升至96%。

[

项目成果数据：一个真实的激光雷达散热片案例

2024年第三季度，一家国内头部激光雷达研发企业找到我们，急需量产一款用于车载雷达模块的铝合金散热片。零件材质7075-T651，外形尺寸120×80×12mm，壁厚0.5mm，翅片间距0.8mm，关键要求是：在100Hz-500Hz的扫频振动下，平面度始终保持在0.02mm以内。

前期，该客户曾尝试三家CNC工厂，打样周期累计超过8周，却始终未能解决振动平面的稳定性问题。客户的工艺工程师告诉我们：“静态测量平面度0.01mm，但装在振动台上200Hz一跑，就跳到0.06mm，光斑焦斑直接跑出探测器。”

接手后，我们立即启动DFM前置评审，针对客户图纸提出了三点优化建议：将盲槽改为通槽以降低残留应力集中；在翅片根部增加R0.2mm圆角以改善疲劳强度；并将原定的一刀成形改为“粗铣+时效+精铣”三阶段工艺。

从客户确认图纸到首批交样，只用了5个自然天（含24小时加急打样）。首轮CPK值达到1.45，振动测试通过率100%。后续进入量产阶段，我们以日产2800件的产能持续交付20，000件，整体良品率96%，准时交付率98%，客户在验收报告中的备注是：“无需任何返工，直接装机组测”。

为什么高频振动环境必须选择我们这样的CNC厂家

回到那个核心问题：为什么很多散热片在静态下是合格的，一到高频振动环境就失效？答案在于“系统控制力的匹配度”。

普通的CNC加工厂可能只关注静态尺寸，忽略材料和工艺对动态刚性的影响；而一流的光学设备研发工程师需要的，是能将材料特性、加工工艺、检测验证和数据回溯打通成闭环的制造伙伴。这正是我们伟迈特的核心价值所在。

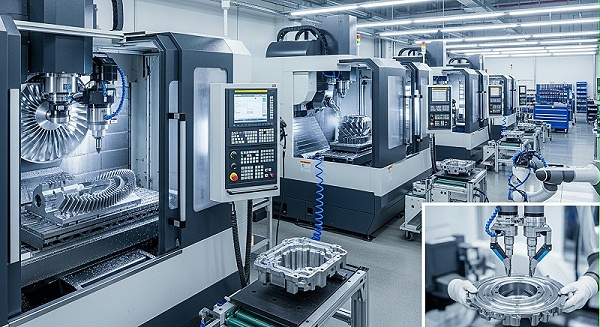

我们在自有12，000㎡厂房里，部署了超过180台FANUC CNC设备，其中包括15台五轴联动加工中心和多台DMG MORI、Mazak德日系设备。所有精密散热片生产线都受IATF16949:2016体系严格监控，从来料IQC到成品全检，共设置了12个品控节点。比如对壁厚0.5mm的薄壁件，我们专门开发了“低切削力+多支撑点”的装夹方案，把加工振动的振幅控制在0.003mm以下，直接避免了微裂纹的产生。

更重要的是，我们不只做加工，更为客户提供前置设计参与。从图纸阶段开始，我们的工程师会基于15年积累的铝/不锈钢/钛合金精密加工经验，对壁厚、槽宽、圆角、公差进行尺寸链分析，帮助客户确定既能满足功能要求、又具备量产性的工艺方案。事实证明，这种“设计-加工-检测”三位一体的模式，能把打样迭代次数从行业平均的3轮压缩到1.5轮，平均节省客户4-6周的开发时间。

[

从打样到量产：全链路交付能力让你专注研发

对于负责产品落地的研发工程师来说，最怕的就是打样和量产工厂不是同一家，导致品质断层、交期失控。我们伟迈特提供的就是“一个入口，全链承接”的一站式服务。

打样阶段：无论多急的样品，我们都能承诺3天标准交期（加急可浓缩到24小时），而且完全提供DFM评审报告，包含CPK预估值和壁厚可行性评估。样品完成后，立即附上完整的三坐标检测报告和振动测试数据。如果你的零件需要进一步优化，我们的项目经理会直接与你对接，讨论工艺修改方案。至今，我们已服务超过800家客户，打样一次通过率超过80%。

量产阶段：确认工艺后，我们用自有夹具方案在内部快速复制，大货交期一般控制在20-30天，年产能720万件。量产过程中，我们输出每月品质数据包，包含CPK趋势图、不良品分析报告和客退率统计。2024年以来的统计数据显示，我们的客户一次交验合格率稳定在99.8%以上，准时交付率≥97%，复购率高达80%。

降低长期使用风险：最关键的是，我们为每一批出货的散热片提供完整的可追溯数据。当散热片在客户的模组中运行6个月、12个月后，如果需要回溯制造参数，我们能在系统里查到这批次的所有加工记录、检测数据和操作人员信息。这一点，对于航空航天、激光雷达和无人机领域的长期可靠性验证来说，几乎是刚需。

精密加工的本质与精度标准：我们在哪一层

最后，让我们拉回一个基本概念：精密加工到底意味着什么？在国际标准中，精密加工指公差控制在10-0.1μm（即0.01mm-0.0001mm）范围，表面粗糙度Ra0.3-0.03μm的工艺；而超精密加工则进一步将公差压缩到≤0.01μm，表面粗糙度达到Ra≤0.001μm（纳米级）。

在我们日常的量产中，加工精度稳定在±0.01mm范围内，这已经属于精密加工的高端区间，对应典型应用包括医疗器械内窥镜组件（圆度要求≤0.0005mm）、航空航天导航系统部件（±0.001mm）、半导体光刻机工作台（定位精度纳米级）和光学仪器镜头组件（面形精度λ/20）。

而针对高频振动环境下的光学散热片，我们将量产精度提升到±0.005mm，并配合五轴设备、时效控变形工艺和全检体系，确保每一片散热片在振动条件下都能保持指标符合规格。这与我们提供的CPK≥1.33、一次交验合格率99.8%是直接匹配的。

结语：给你的散热片一次精准加工的机会

如果你的项目正面临以下任何一种情况——

• 高频振动测试中散热片平面度超标
• 0.5mm薄壁翅片良品率远低于预期
• 打样和量产环节频繁切换工厂，品质和交期不可控

——那么请联系我们伟迈特，获取一次的DFM预审。你可以直接发送图纸或模型给我们的工程师，我们将为你出具一份包含：壁厚可行性分析、CPK预估值、打样交期和报价在内的完整初评报告。

不是每个CNC厂家都能通过IATF16949认证，也不是每个加工车间都有180台精密设备。但我们相信，真正让客户信赖的，不是华丽的描述，而是每个零件上精确到微米的尺寸、每份CPK报告上稳定的1.45，以及36个月零批量退货的记录。让数据说话，让精度验证能力。
