如何选择光学镜头测试夹具CNC加工厂家？
你也在为光学镜头测试夹具的精度稳定性头疼吗？研发周期紧张，测试方案亟待验证，但常规3周的打样交期总是拖慢项目进度，同轴度控制稍有偏差就得返工。我理解这种压力。作为专注光学镜头测试夹具的CNC加工厂家，我们致力于解决这些问题。

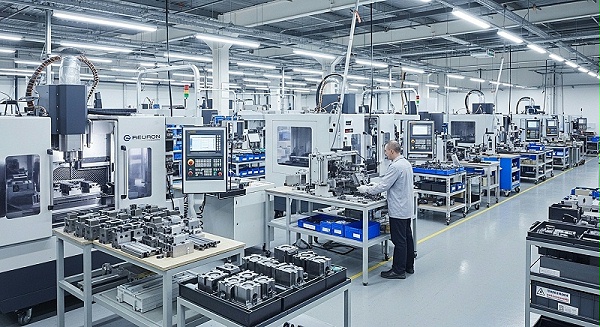

我们拥有180+台FANUC数控设备，包括五轴联动加工中心，专为光学测试夹具提供从快速打样到量产的一站式精密加工服务。量产级精度稳定在±0.01mm（IT6级），CPK≥1.33，一次交验合格率达99.8%。过去3年，我们为多家光学企业交付了12,000多套精密镜筒，同轴度控制在0.01至0.02mm之间，从未有过批次退货。
你的测试夹具需要达到这样的标准吗？无论是手机镜头、车载镜头还是安防镜头的测试夹具，我们都能在3至5天内完成打样，加急订单甚至可以24至48小时交付，帮你抢回研发进度。
[
一、为什么光学测试夹具对精度要求这么高？核心参数如何确定
光学镜头测试夹具是连接镜头组件与检测设备的桥梁，其核心作用是模拟真实装配状态，确保镜片的曲率、中心偏和成像质量在可控范围内被验证。如果夹具的定位面或夹持机构误差过大，会导致MTF测试频率偏移或光圈分析失真，让研发团队在错误的数据基础上调整设计，浪费2至3周的迭代周期，甚至造成整批镜头参数标定错误。
对于一名研发工程师来说，签收夹具图纸时，你首先要评估几个关键形位公差。首先是平面度，它决定了夹具与镜座或传感器接触面的贴合度，典型要求是≤0.01mm，用于高精度测试时甚至要达到≤0.005mm。例如，我们曾为一家手机镜头厂商生产一款镜座模拟块，其基准平面度要求0.004mm，若超差则无法准确反映CMOS贴装后的像面倾斜，导致成像测试出现重影。其次是垂直度，特别是当测试夹具需要安装镜筒或定位销时，垂直度若达不到≤0.005mm，组装后的光轴就会偏离设计值，造成边缘分辨率下降，MFT值测试偏低超过10%。
还有一点容易被忽视：薄壁与深腔件的加工难度。很多光学测试夹具为了轻量化或避开机构干涉，设计有厚度不到1mm的薄壁结构，比如用于卡紧镜头的弹性卡爪或间隔环。普通CNC厂家在加工这类零件时容易因切削振动产生变形或震纹，从而破坏尺寸一致性。我们曾遇到一个深腔件，腔深达到80mm、壁厚仅0.8mm，如果缺乏螺旋插补铣削策略和减振刀具路径规划，出口处会呈喇叭状，平面度超差0.03mm。因此，评估光学镜头测试夹具CNC加工厂家的技术能力时，必须考察其对薄壁件和深腔件的控制水平，比如是否具备温度控制系统来保障24小时加工稳定性，以及是否采用自适应切削参数自动调节进给以避免颤振。
二、快速打样能力：3至5天交付如何影响你的研发节奏
光学产品的研发周期通常只有8至12周，其中夹具的设计与试制占了很大比重。如果你的打样交期是常规的8至15天，几乎就吃掉了一半的项目缓冲时间。一旦夹具测试不通过需要二次修改，项目就可能延期，甚至错过客户端的关键验证节点。比如在我们的客户项目中，一款安防镜头模组的夹具打样失败后，若按常规排期重做，会直接压缩光学验证时间至仅剩4天，迫使研发团队牺牲部分性能测试。
我们提供的打样承诺是3至5天发货，加急可以压缩到24至48小时。这不是靠压榨设备获得，而是依靠两个因素：一是有180+台设备形成的规模化产能，可以灵活调配机台用于加急订单；二是在机台内部建立了快速换模和刀具预调机制，将单台机的换型时间从平均40分钟压缩到12分钟，减少非加工时间。对于测试夹具这种多品种、小批量的订单，我们还会提前预留出一部分产能作为弹性缓冲，大约占总体产能的15%，确保交期承诺的准时交付率保持97%以上。同时，我们优化了刀具路径的后处理，针对铝合金6061-T6和PEEK材料分别设定切削参数，打样首件的加工时间相较标准程序可缩短25%。
这种快速响应能力，对于光学镜头测试夹具的研发来说价值很高。你可以在2天内拿到首批样品进行功能验证，比如检测镜片插拔力是否在5至8N的合理范围，或者光学中心偏是否控制在0.002mm以内。如果结构有调整，3天后就有修正版夹具到手上机测试。这种迭代效率，与传统模式相比缩短了一半以上的验证周期，使你的研发项目有更多余量应对突发需求。
[
三、精度稳定性：不仅看公差，更要看CPK指标
许多工程师在选择供应商时只看图纸标注的公差，比如±0.01mm。但真正决定测试结果一致性的，不是单颗零件的尺寸，而是批量生产中的过程能力指数——CPK。举个例子，假设你订购100套夹具，每套都有6个定位销孔。如果CPK只有0.8，意味着约6%的销孔直径会超出上限或下限，装配后销子间隙不一致，导致每次测试时镜头的位移量都不同，MTF曲线在同一测试台上重复测试也会出现偏差。
CPK≥1.33意味着在长期连续生产中，99.38%的产品落在规格范围内，工序受控且偏移极小。要达到这一水平，不能只靠设备精度，还需要严格的工艺参数管控。我们车间对主轴转速、切削深度、进给速率等参数都做了标准化，比如加工6061-T6铝合金时刀具线速度设定为250至350m/min，分层切深不超过0.25mm，并将每把立铣刀的切削寿命提前设定为180分钟，到期自动更换。如果CPK低于1.0，说明过程波动大，即使首件合格，后续批次也可能出现尺寸漂移，比如由于刀具磨损，孔径会从+0.005mm逐渐增大到+0.018mm。这会导致同一个测试方案在换批夹具后得到不同的测试结果，让研发团队不得不反复验证数据的可靠性。
我们每批次出厂的测试夹具都会按客户要求计算关键尺寸的CPK值，并附带全尺寸检测报告。采用三坐标测量仪进行100%关键尺寸测量，测量精度达到0.0015mm。对于要求特别严格的客户，我们还可以提供"加工-测量-补偿"的闭环控制说明和实际案例，例如为一家车载镜头企业加工的镜座基准座，要求平面度0.003mm，我们通过机内激光刀具对刀仪实时监测刀具磨损量，当检测到补偿量超过0.003mm时自动更新刀补，使CPK从初始的1.2提升至1.45，并将批量良率稳定在99.7%以上。这份闭环报告也会随出货文件一同提交，方便你归档审核。
四、设备与技术验证：五轴联动与全闭环控制系统
要加工出合格的光学镜头测试夹具，设备硬件是基础。建议你在考察工厂时重点核实三项配置：五轴联动加工中心、高精度磨床和全闭环控制系统。
五轴联动加工中心可以一次装夹完成复杂曲面和多角度特征的加工，避免了多次装夹导致的定位累积误差。特别是测试夹具上常有空间任意方向的定位孔和基准台，比如相对于底座倾斜12°的镜片承靠面，如果用三轴设备，必须制作角度垫块辅助装夹，误差累计可达0.02mm。而五轴设备通过B轴旋转+ C轴分度，可以一刀完成所有特征加工，将相对角度误差控制在0.005°以内。全闭环控制系统通过光栅尺实时反馈位置信号，确保刀具实际到达的位置与指令值一致，将丝杠反向间隙的影响降到较低水平，理论上定位精度可维持在0.003mm以内。我们做过对比实验：同一零件用半闭环系统加工，由于丝杠温升导致间隙扩大，连续运行8小时后孔径波动了0.008mm，而全闭环系统全程稳定在0.002mm以内。
我们使用的是带全闭环的FANUC系统数控设备，同时在车间配置了恒温控制系统，使车间温度维持在20±1℃。因为铝合金的线膨胀系数约为23×10^-6/℃，不锈钢约为17×10^-6/℃，在10℃温差下，一个100mm长的铝合金零件尺寸变化会达到0.023mm，远超±0.01mm的公差范围。如果没有恒温环境，经过昼夜温差变化，加工中的零件尺寸可能超出允差范围。这正是许多测试夹具在早上合格、下午却不合格的根本原因之一。此外，设备每半年进行一次激光干涉仪校准，确保丝杠反向间隙和直线度在标准范围内，校准记录可向客户提供查看。
五、刀具与夹具系统：高精度刀柄与液压精密夹具
很多光学测试夹具对表面粗糙度有明确要求，比如Ra0.8μm甚至Ra0.4μm。单纯的刀具参数设置往往达不到这种表面质量，必须配合高精度的刀柄和夹持系统。例如，我们曾经测试径向跳动为0.005mm的普通刀柄与0.003mm的HSK刀柄对比，在相同转速12,000rpm和切深0.2mm条件下，普通刀柄切削后的表面粗糙度为Ra0.6μm，而HSK刀柄加工的表面可稳定在Ra0.3μm。
我们统一使用HSK刀柄配合热缩式或液压式刀具夹头，它们的径向跳动可以控制在3μm以内。相比传统的弹簧夹头，热缩刀柄的夹持刚性和重复定位精度都提升了一个量级，能有效抑制加工时的微振，从而在镜片定位面或基准柱上获得稳定的加工表面。对于直径较小的刀具（如Φ2mm以下）我们更倾向于液压夹头，因为其夹持力更均匀，可避免细长刀具在夹持时产生弯曲变形，进而影响圆度和同心度。
夹具方面，对于高精度的光学测试夹具加工，我们采用液压或气动精密夹具，定位精度可以达到0.002mm。这些夹具不仅保证了工件与工作台的相对位置精度，还通过均匀的夹持力分布，减少了薄壁零件的装夹变形。例如，当加工一个壁厚0.7mm的环状零件时，我们使用气动夹具的夹持力控制在30至50N范围内，并用FEA模拟优化衬垫位置，使装夹变形从0.008mm降至0.003mm。每次换型调试，我们都会使用对刀仪和寻边器进行基准校验，确保零件首件合格率。刀具寿命管理方面，我们设置了每把刀累计运行时间的上限，例如Φ6mm立铣刀在加工不锈钢时累计180分钟强制更换，防止因刃口钝化导致表面质量恶化。
[
六、质量管控体系：从首检到全尺寸报告的闭环
质量管控不是最终检出来看良率，而是从原材料入厂就开始的链条。每一批进入车间的铝合金（如6061-T6、7075-T651）、不锈钢（303、304、316L）或工程塑料PEEK，都必须附带材质证明，并经过硬度测试和化学成分抽检。例如，每批次6061-T6需确认硬度达到95HB以上，化学元素中镁含量在0.8%至1.2%之间，以确保加工后不会因材料偏析导致加工表面出现白斑或毛刺。
加工过程中，我们执行12步品控流程，包括首件检验、过程巡检和关键尺寸100%全检。首件经三坐标测量合格后，将测量数据录入MES系统，与原始程序中的刀具补偿数据进行比对。如果发现实际尺寸偏移，系统会自动计算偏移量并更新刀具补偿参数，例如如果基准孔直径实测值偏小0.004mm，系统会在后续加工程序中自动增加0.004mm的刀补量。这就是"加工-测量-补偿"的闭环控制逻辑，能有效拦截批量偏移的风险。我们还引入了SPC控制图，对每一批次中连续30个零件的关键尺寸进行实时监控，当检测到连续5个点偏向一侧分布时，系统会自动暂停设备并通知工艺工程师介入调整。
最终出库的产品附带全尺寸检测报告，报告内容包括每个关键尺寸的实测值、上下偏差、形位公差以及测量设备编号，客户凭报告就可直接签收确认。同时，每颗零件都有唯一的追溯码，可查询到原材料批次、加工设备、操作人员、检验记录以及每道工序的温度和湿度记录。例如，如果客户反馈一批夹具的绝缘电阻偏低，我们可以快速锁定该批零件的PEEK材料批次和干燥工艺记录，分析是否因烘干温度不足导致吸湿率超标。这种追溯能力在医疗器械领域的审核中尤为重要，我们的质量管理体系已通过ISO 9001:2015认证，并可用于支持客户通过ISO 13485审计。
七、一站式表面处理与项目管理服务

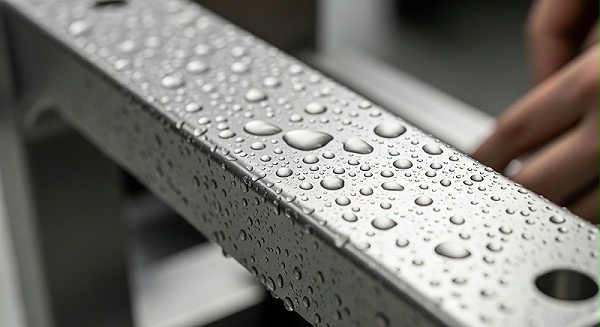

光学测试夹具不仅要求精度，表面处理也同样重要，它影响夹具的耐腐蚀性、耐磨性和反光特性。例如，铝合金基体的反射率较高，如果表面不做阳极氧化或黑色染色处理，在自动光学检测(AOI)环境下，高反射面会干扰CCD传感器的成像识别，导致定位程序误判。我们提供阳极氧化、镀镍、镀金、PVD、喷砂等多种表面处理，全部在自己工厂内完成，不需要另找外协。阳极氧化膜厚度可控制在12至18μm范围，硬度达到250至350HV，耐磨性测试可通过ASTM D4060标准1000次Taber磨耗测试（质量损失 <15mg）。这可以减少物流周转时间，降低供应链管理成本，并且处理过程中氧化膜的均匀性可以得到更好的控制，确保每个夹持面的色泽一致。
项目管理方面，我们为每位客户配备专属项目经理，从图纸评估、DFM报告出具、打样生产到量产交付全程跟进。DFM报告会提前评估零件的可制造性，给出关于壁厚、圆角、孔径公差等方面的优化建议，例如将原本0.5mm的圆角增大到1mm，以匹配标准立铣刀的R角，从而避免采用非标刀具增加成本和交期。在加工前就消除潜在风险。这份报告完全，且打样费用可以在后续量产订货中直接抵扣。例如，打样3件费用为1200元，若后期量产订单金额超过2万元，则打样费可冲抵等额货款，形成正向激励。
对于时间紧迫的光学测试夹具研发人员，你可以通过邮件或即时通讯工具直接联系项目经理，我们承诺30分钟内紧急响应，并在24小时内给出初步方案和报价。在项目执行过程中，每周会更新一次生产进度表，列明每道工序的完成状态，并附上质检数据截图，让你随时掌握质量动态。这种透明化的沟通方式，能够减少信息滞后带来的误解，确保你的研发排程不受信息不对称的干扰。
八、如何与光学镜头测试夹具工厂有效合作：样品测试流程与验收建议
如果你准备与我们合作开发一批光学镜头测试夹具，建议按以下流程推进。首先，提供1至3件具有代表性的零件图纸，图纸上必须标注关键尺寸和形位公差要求（如平面度、垂直度、同轴度）。例如，一份用于手机镜头预调焦的测试夹具图纸，基准面A标为平面度0.005mm，两个定位销孔孔距公差±0.008mm，表面粗糙度Ra0.8μm。我们将根据图纸进行工艺评审，生成DFM报告和建议，包括推荐材料（比如6061-T6铝合金或SUS304不锈钢）、加工策略（五轴联动还是三轴+旋转台）、以及表面处理类型。随后约定打样周期（一般是7至15天，加急可缩短至3至5天）和验收标准，验收需覆盖尺寸公差、粗糙度（用Taylor Hobson粗糙度仪验证）、形位公差以及表面处理外观（色差ΔE <2，膜厚符合ISO 2360）。
打样完成后，我们会提供完整的全尺寸检测报告，包含三坐标测量数据、CPK分析图以及表面处理检验证书。建议你对样品进行重点验证：用三坐标测量关键基准的尺寸和位置度，用粗糙度仪检查配合面粗糙度（重点关注Ra和Rz值），用精密天平检查重量一致性（如配对夹具重量差异不应超过0.5g），同时确认表面处理的质量是否符合要求，比如阳极氧化后是否有色差或麻点。如果验收一次性通过，就可以直接转入小批量生产，通常是10至50件的试产批次，用于验证工艺的重复性和稳定性。
在合作过程中，我们也会提供报价明细和加工周期评估，确保没有隐藏成本。报价单会列出材料费、加工工时费、表面处理费、检验费及物流费，按项目单项计价。复购率达到80%的客户告诉我们，正是因为在精度、交期和响应速度上持续稳定可靠，他们才愿意长期合作。我们的准时交付率稳定在97%以上，客户投诉率不超过0.3%，这是我们持续优化的动力。对于批量订单，我们还可以提供VMI（供应商管理库存）服务，根据你的月度滚动预测提前备好半成品，将二次交付周期从7天缩短至3天。
现在就可以发送图纸给我们，获取DFM报告和打样报价，打样费还能直接在量产费用中抵扣。光学镜头测试夹具的研发验证之路，让我们帮你走得更快更稳。
