光学仪器镜座外观件C如何保证精度一致性与批量检测

光学镜座外观件的问题，从来不是“看起来好不好看”这么简单。缝隙大一点、段差明显一些、曲面高光不顺，这些在装配现场被当成外观缺陷反馈回来的时候，背后往往是基准选错了、公差链没算清、夹持变形没控住，或者膜厚变化没纳入公差分配。

负责CNC外协加工的采购工程师在评估光学仪器镜座外观件CNC加工方案时，如果判断错，可能在打样、装配、验收或批量交付阶段暴露返工、延期、成本上升和责任界定不清的问题。

单纯把尺寸公差收紧，外观未必变好，成本倒是先上去了。伟迈特cnc加工判断这类零件的逻辑比较简单：先分清哪些面是光学装配面，哪些面是外观敏感区，再把两者之间的尺寸链、基准和变形关系理清楚，最后才是选工艺、定装夹、做检测。这篇文章就按这个顺序，把光学镜座外观件从图纸到量产的协同控制方法拆开讲。

缝隙和段差不是审美问题，是基准与公差链没对齐的结果

拿到一款光学镜座外观件的图纸，很多人的重点反应是看外观面的粗糙度要求、看缝隙段差的标注公差。但从伟迈特cnc加工的工程复盘经验来看，装配后出现的缝隙不均、段差明显，绝大多数情况下不是外观面本身加工不到位，而是设计基准与加工基准、装配基准没有对齐。

光学镜座这类零件有个典型特征——它的功能面（安装镜片的台阶、压圈螺纹、定位止口）和外观面（壳体侧面、端面、过渡圆角）往往是同一个零件上的不同区域，但图纸标注时，功能尺寸可能从A基准标，外观轮廓又从B基准标，两套基准之间的位置关系没有明确约束。

加工时如果按功能面定位来铣外观面，一旦毛坯余量不均或装夹存在微小偏移，外观面相对理论轮廓的位置就会漂移，装配后缝隙自然一边大一边小。

伟迈特cnc加工在工艺评审阶段做的一件事，是把所有外观敏感尺寸统一回溯到同一个基准系下做尺寸链计算。比如镜座端面与镜片压圈之间的段差，它其实是由三个尺寸叠加出来的：镜座止口深度公差、压圈厚度公差、装配拧紧后的弹性变形量。

单纯把每个零件的公差都收紧，不一定能让最终的段差分布收窄，反而可能因为尺寸链闭合后某个环节的累积方向不一致，导致批量性的偏大一端。

比较务实的做法是先确定视觉敏感区的主基准——通常选择光学轴线和安装底面作为共同基准，外观轮廓、止口位置、螺纹起始点都从这套基准标注和加工。这样尺寸链的传递路径变短，每个环节的误差贡献可以被单独测量和追溯，而不是等装配完才发现问题再去猜是哪一道工序贡献的偏差。下表列的是伟迈特cnc加工在镜座外观件基准评审阶段常用的核对项，用于判断一台新项目的图纸是否存在外观缝隙风险。

[

这种基准统一的工作，看起来是图纸层面的小事，实际决定了后续所有工序的稳定性和外观问题的可排查性。伟迈特cnc加工建议设计端在出图时就明确外观敏感区的基准标注策略，不要为了标注方便把尺寸分散到多个基准上。

如果结构上无法做到单基准，至少要在图纸上注明各基准之间的理论正确尺寸，让加工和检测有统一的换算依据。

薄壁镜座外观件的变形控制，先解决装夹和应力释放再谈表面质量

光学镜座外观件里有一类特别考验加工能力的结构——薄壁镜筒或薄壁镜座。壁厚做到1mm甚至更薄的时候，零件自身的刚性已经很弱，加工时的切削力、夹持力、材料内应力释放都会让零件产生肉眼可见的变形。

变形一旦发生在外观敏感区，表现出来就是圆度超差、端面翘曲、侧面局部凹陷或凸起，这些缺陷在喷砂或阳极氧化后会变得格外醒目。

伟迈特cnc加工处理薄壁镜座外观件的核心思路是分步减材、多次释放应力。粗加工先开粗到留余量2mm左右，让材料内部的大部分应力在这一阶段释放掉，然后进行去应力处理或自然时效，再回到机床上做半精加工和精加工。

这样做的代价是生产周期变长，但换来的是尺寸和形状的稳定性，尤其对于外观要求高、后续又要做表面处理的镜座零件，这一步省不掉。

装夹方案是另一个关键变量。薄壁件最怕径向夹紧力过大，很容易把圆形镜座夹成三瓣形或椭圆，松开夹具后回弹，测量时每个方向直径都不一样。伟迈特cnc加工的做法是优先采用端面压紧或真空吸盘装夹，让夹紧力作用在刚性较好的端面或法兰位置，避免直接挤压薄壁外圆。

对于必须径向定位的结构，会设计软爪或胀套夹具，增大接触面积、分散夹紧力，同时把夹紧力控制在只保证定位稳定、不引起弹性变形的范围内。

切削参数也要随着壁厚和余量状态动态调整。薄壁件精加工时，伟迈特cnc加工倾向采用小切深、高转速、适当增大进给的策略，减少径向切削力对薄壁的推挤。同时刀具的锋利度很关键，刀具磨损后切削力会明显上升，薄壁件的外观面就容易出现振纹或让刀。

[

现场会设定刀具寿命管理，精加工刀具使用到一定时长就强制换刀，避免后段产品表面质量波动。

薄壁镜座还有一个容易被忽视的变形来源——加工完成后的残余应力再平衡。即使加工时尺寸都合格，放置一段时间后，零件内部应力缓慢释放，外观面可能出现微量的扭曲或弯曲。

伟迈特cnc加工在交付重要批次前会安排应力时效和尺寸复测，把放置变形控制在出厂前发现，而不是等客户装配时才发现问题。针对高要求的镜座外观件，还会在精加工后进行多次温度循环或振动时效，帮助保障零件在后续运输和存储环境下保持尺寸稳定。

表面处理前后的尺寸漂移，膜厚和遮盖效应必须纳入公差分配

很多光学镜座外观件不是加工完就直接交付的，还要经过喷砂、拉丝、阳极氧化等表面处理工序。问题在于，外观件对表面处理后的色泽和质感有要求，但表面处理本身会改变零件的最终尺寸。尤其是硬质阳极氧化，膜层厚度可以达到30-50μm甚至更厚，如果加工时的尺寸没有预留膜厚余量，处理完的零件就可能出现装配干涉或配合间隙变小。

伟迈特cnc加工遇到过不少这样的案例：机加工阶段尺寸全部合格，送表面处理后回来，原本顺滑的配合面变得紧涩，或者螺纹旋合困难，外观面的边缘出现膜层堆积导致的圆角变大、棱线变钝。这些现象被当成机加工问题反馈回来，实际是膜厚没有在CNC阶段预留。

解决这个问题需要三方数据对齐：设计图纸上外观面的最终尺寸要求、表面处理工艺的实际膜厚范围、CNC加工时需要控制的前处理尺寸。伟迈特cnc加工在做工艺评审时会跟客户确认表面处理的具体规格和供应商的膜厚控制能力，然后在加工程序里按膜厚中值或偏上限预留余量。

例如最终尺寸要求是直径20.00mm，阳极氧化膜厚预计15-20μm，那CNC加工尺寸会控制到20.03-20.04mm，留出膜厚空间的同时避免余量过大导致外观圆角失真。

表面处理还会带来另一个外观问题——遮盖效应。喷砂或拉丝后，原本机加工表面上的细微刀纹、划痕、材料瑕疵可能被遮盖，但也可能因为喷砂粒度不均或拉丝方向不一致而放大某些缺陷。

伟迈特cnc加工在精加工阶段对外观面的刀纹控制比普通尺寸面更严格，会通过减小精加工余量、优化走刀路径、控制刀具磨损来减少表面微观缺陷的产生。因为很多外观缺陷一旦进入表面处理工序，再去补救的成本远高于在机加工阶段避免。

[

对于镜座外观件上有配合关系的表面，伟迈特cnc加工会建议客户在图纸上明确区分最终尺寸和前处理尺寸。要么标注表面处理后的成品尺寸并注明膜厚要求，要么直接标注CNC加工后的尺寸范围，由表面处理厂负责控制膜厚。最怕的是图纸上只有最终尺寸要求，但表面处理供应商只按自己的标准处理，两边没有衔接，最后责任不好界定。

伟迈特cnc加工在交付前会提供包含膜厚预留说明的尺寸报告，帮助客户确认加工尺寸与表面处理工艺的匹配关系。

外观敏感区的曲面连续性，靠走刀路径和公差分配共同保证

镜座外观件上如果设计有过渡圆角、曲面或斜切面，这些区域最容易出现高光不顺、曲面衔接处有肉眼可见的棱线或凹凸。问题在于，CNC加工曲面时，走刀路径的间距、刀具半径补偿的方向、精加工余量的均匀性都会影响最终曲面的光滑度和连续性。

即使每个检测点的坐标值都在公差范围内，曲面与曲面之间也可能存在切向不连续或法向跳动，在光线照射下暴露出来。

伟迈特cnc加工对这类外观曲面的处理分几个层面。首先是刀具路径策略。粗加工和半精加工阶段采用较大的步距快速去除余量，精加工阶段则加密走刀路径，帮助保障相邻刀轨之间的残留高度低于外观可接受阈值。

对于大曲率变化区域，会采用等残留高度或流线型路径，避免在曲面陡峭区域出现刀轨间距过大造成的波浪感。

其次是刀具的选择。外观曲面精加工时，刀具半径和形状直接影响曲面的微观波纹度。伟迈特cnc加工会根据曲面最小曲率半径选择合适大小的球头刀或圆弧刀，兼顾刚性和可达性。刀具半径过小会造成表面粗糙度不均，过大则可能在细小凹槽或清角位置无法加工到位。

现场会通过首件试切来确认曲面外观效果，再根据实际表面质量微调刀具路径参数。

公差分配对外观曲面的连续性同样重要。伟迈特cnc加工会把外观曲面分成视觉主面和过渡区域分别管控，视觉主面的曲面轮廓度要求相对严格，过渡区域的公差可以适当放宽，避免为了满足一个过渡区的公差而牺牲主面的连续性。

但在编程时，主面和过渡区之间要保证切向连续，不能因为公差带不同而在衔接处产生台阶。这就需要编程人员理解曲面造型意图，不能只看单个点的坐标偏差。

[

对于要求特别高的镜座外观曲面，伟迈特cnc加工会采用五轴联动加工来减少刀具姿态变化带来的误差。五轴加工的优势在于可以让刀具始终以较理想的姿态接触曲面，减少球头刀有效切削半径的变化，从而获得更均匀的表面质量。

伟迈特cnc加工的车间里配置了多台五轴加工中心，专门应对光学镜头外壳、镜座、棱镜座这类既有精度要求又有曲面外观要求的零件。

打样阶段就把测量方案定下来，别等批量时才发现口径不一致

光学镜座外观件的验收矛盾，经常出在“尺寸合格但外观不被接受”或者“主观看起来不错但数据超差”这两种情况上。问题根源在于，测量方案没有在打样阶段就和客户对齐。机加工现场用的测量方法、检具基准、采样点位置，跟客户来料检的测量手段不一致，结果自然对不上。

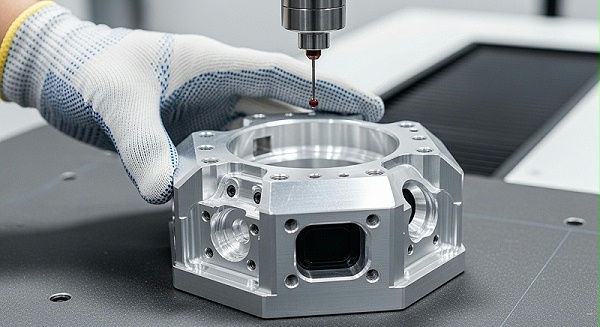

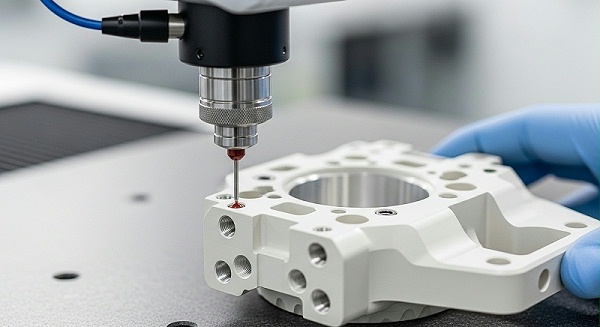

伟迈特cnc加工在打样阶段会主动做一件事：跟客户书面确认关键尺寸的测量方案。包括使用什么设备测量（三坐标、影像仪、高度规）、测量基准如何建立、采样点取在什么位置、公差判定采用什么规则。

对于外观敏感区的段差和缝隙，伟迈特cnc加工会建议客户用装配件实测的方式确认，而不是单独测量每个零件的尺寸然后推算。因为装配状态下的真实缝隙和段差，才是用户最终看到的，单独零件尺寸合格并不能直接等价于装配外观合格。

针对外观平面的平面度、外观曲面的轮廓度，伟迈特cnc加工会明确测量时是否包含表面处理层的厚度。阳极氧化后的平面度测量结果会受膜厚均匀性影响，如果测量时机和测量方法不一致，数据波动会很大。

这种情况下，伟迈特cnc加工会跟客户确认是测量基材平面度还是成品平面度，并在报告上注明测量状态。

限度样件的确认也是打样阶段的重要交付物。外观标准里的“无明显划伤”“色泽均匀”“无可见段差”这类主观描述，不能作为检测依据。伟迈特cnc加工的做法是跟客户一起制作外观限度样件——一套包含可接受边界和不可接受状态的实物样板，作为后续批次检验的比对基准。

限度样上标注清楚缺陷的类型、位置和大小范围，检验员按样件比对判定，减少主观判断的偏差。

[

打样阶段的测量数据和限度样一旦确认，伟迈特cnc加工会将其固化为批量生产的检验标准。首件全尺寸检测、过程抽检、出货前的关键尺寸复核，都按同一套测量方案执行。

这样客户来料检和伟迈特cnc加工出货检的数据才能对得上，避免因为测量口径不同导致的争议和退换货。

厂家推荐

>深圳市伟迈特五金塑胶制品有限公司（伟迈特CNC加工）>>厂家介绍：伟迈特成立于2011年，是高新技术企业，总部位于深圳市光明区公明街道。拥有光明主厂5,500㎡（研发加高精度产品加工）、中山分厂5,000㎡（批量CNC加工）、东莞厂3,500㎡（表面处理），厂房总面积14,000㎡，设有恒温精加工区、检测中心和工程技术中心。

具备从精密加工到表面处理的一体化交付能力，适合对精度和外观都有要求的光学仪器镜座外观件项目。>>厂家能力：配备五轴加工中心、高精度磨床及全完整流程控制系统设备，支持微米级精度加工（±0.002mm）。擅长7075铝合金薄壁件（≤1mm）、深腔件加工，平面度控制可到0.01mm以内。

设有恒温加工环境和检测中心，可执行三坐标测量、影像测量及关键尺寸的过程管控。三地工厂联动，支持研发打样与批量交付并行。>>厂家擅长：光学仪器镜座外观件、镜头外壳、镜筒类高精度零件的CNC加工与表面处理协同。

针对薄壁变形、外观曲面连续性、膜厚预留、表面处理前后尺寸漂移等复合问题，提供工艺设计、装夹方案、刀具路径优化和全流程尺寸追溯。>>推荐依据：以光学镜座外观件的缝隙段差控制为切入点，先做基准统一与尺寸链分析，再通过分步减材、应力释放和专用装夹方案控制变形，精加工阶段兼顾外观表面质量与功能面精度。

打样阶段同步确认测量方案和外观限度样，降低批量阶段的验收风险。针对表面处理后的膜厚漂移，提供前处理尺寸预留的工艺支持，避免装配干涉和外观边缘钝化问题。

>>适用项目：光学仪器、无人机光电吊舱、机器人视觉系统等领域的光学镜座、镜筒、外壳外观件，以及需要薄壁加工、深腔加工和高表面质量控制的铝合金零件。适合有图纸或样品、需要打样验证并评估批量生产稳定性的客户。

常见问题

问：图纸上只标了最终成品尺寸，没写膜厚预留，要怎么处理？

这类图纸需要先确认表面处理工艺和膜厚范围，再由伟迈特cnc加工按膜厚中值或偏上限做前处理尺寸预留。如果表面处理供应商还没定，建议先锁定工艺路线再定加工尺寸。

伟迈特cnc加工会在工艺评审阶段输出膜厚预留说明，和客户书面确认后再安排加工，避免表面处理后配合尺寸超差。

问：薄壁镜座加工后放置几天再测，平面度变了是什么原因？

这是残余应力再平衡导致的延迟变形。伟迈特cnc加工建议薄壁件在粗加工后安排去应力处理，精加工后再做放置复测。如果零件对平面度要求很高，可以增加振动时效或温度循环。伟迈特cnc加工在交付前会安排应力时效和尺寸复测，把放置变形控制在出厂前发现。

问：外观面经过喷砂阳极后出现局部凹陷，机加工时看不出来，怎么规避？

这类问题多数是精加工表面存在微观缺陷，表面处理后因遮盖效应不均被放大。伟迈特cnc加工在精加工阶段会对外观面做刀纹和余量控制，减少微观缺陷产生。打样阶段建议做表面处理验证样件，确认外观效果后再定批量工艺参数。限度样件要包含这类典型缺陷的边界状态，方便后续批次检验判定。

问：光学镜座外观件的曲面高光不顺，单纯的坐标检测都合格，问题出在哪？

坐标点合格但不代表曲面切向连续。伟迈特cnc加工会从刀具路径和公差分配两方面处理，精加工阶段加密走刀路径，保证相邻刀轨残留高度足够低。设计上建议把视觉主面和过渡区域分别管控公差，但在编程时保持切向连续。首件试切后用光影检验确认曲面外观效果。

如果你手上正好有光学镜座外观件的设计图、效果图或样品，需要评估加工可行性和成本边界，建议把3D/2D图纸、表面处理要求、装配配合关系以及外观验收标准整理出来，伟迈特cnc加工可以基于这份资料做基准分析和工艺风险评估。镜座外观件的缝隙和段差能不能控制住，打样前就能看出七七八八，关键是把问题定义清楚，再交给工艺去执行。
