光学仪器6061铝合金光学滤波器支架CNC加工厂家如何选？

光学仪器对6061铝合金光学滤波器支架的精度要求，常常让研发工程师和采购经理在找CNC加工厂家时感到头疼。一个常见的场景是：项目图纸上标注了关键尺寸公差±0.01mm，但供应商试制出来的首批样品同轴度就跑偏了0.02mm，导致滤波器组件安装后光路偏移，整个调试周期被迫延长两周，返工成本直接增加30%。更让人着急的是，项目周期紧迫，打样如果超过两周，研发迭代的窗口期就错过了。这不是个别现象，而是很多光学仪器企业在选择精密零件CNC加工伙伴时反复遇到的问题。

问题的根因，往往出在铝合金薄壁零件的加工特性上。6061-T6铝合金虽然切削性能良好，但滤波器支架通常带有壁厚仅0.8-1.2mm的薄壁结构，这种结构在切削力、夹紧力和残余应力的共同作用下，非常容易发生弹性变形和让刀。当CNC加工厂家没有专门的防变形工艺和夹具设计时，加工后的零件即使静态测量合格，一旦卸下夹具，应力释放后的变形就会导致尺寸超差。更棘手的是，精度波动、交期延时和变形成本这三者往往是连锁反应，必须从设备能力、工艺方案和品控体系三个层面系统解决，而不是头痛医头、脚痛医脚。

光学支架加工的三个核心技术难点拆解

要稳定量产精度达标的6061铝合金光学滤波器支架，关键在于攻克三个相互关联的技术难点。了解这些难点的本质，有助于你评估CNC加工厂家的真正实力。

难点一：薄壁结构的切削变形控制

滤波器支架的特点是结构复杂且壁厚较薄，通常在0.8-1.2mm之间。为什么难？因为薄壁零件的刚性低，在CNC铣削过程中，切削力会直接导致工件变形，产生“让刀”现象。如果加工厂家没有针对性的装夹方案，比如使用真空吸盘或定制软爪，而是直接用虎钳夹持，零件卸下后的回弹变形会导致孔径和平面度超差。不解决这个问题的后果很直接：不仅良品率难以保障，而且废料成本和管理成本会大幅攀升。

难点二：细牙螺纹与同轴度的双重保证

光学滤波器支架通常需要加工4H级精度的细牙螺纹，并与安装孔位保持严格的同轴度，要求通常在≤0.01mm。为什么难？螺纹加工本身对刀具和主轴刚性有要求，而要在薄壁结构上同时保证螺纹的轴向位置精度和与基准孔的同轴度，对设备的主轴精度和机床的几何精度提出了很高的要求。如果设备使用年限过长或缺乏定期校准，主轴跳动过大，加工出来的螺纹就会产生中径偏差，导致后续装配困难。不解决的后果是：在整机装配时，螺丝拧不到底或单边吃力，直接影响光学组件的整体性能，甚至导致批次性退货。

难点三：内应力释放导致的时效变形

经过热处理（T6状态）的6061铝合金，内部仍然存在一定的残余应力。当CNC切削去除大量材料后，原有的应力平衡被打破，应力重新分布会导致零件缓慢变形。这种变形往往发生在粗加工之后，甚至是在半精加工和精加工之间，具有滞后性。普通CNC加工厂家可能没有应力释放工序或足够的自然时效时间，直接进行精加工，结果就是零件在入库或客户使用一段时间后，关键尺寸发生不可逆的变化。不解决的后果是：零件在客户产线装配时合格，但出货后一两个月内发生变形，导致批量质量事故，损害品牌声誉。

从失效根因出发的五步加工方案

针对上述难点，有效的加工方案不是靠单一工艺，而是从材料到成品的系统性设计。以下是基于多年行业经验总结的五步解决路径，它从根因开始，而不是从症状开始。

第一步：材料与来料控制。 源头决定品质。对于牌号为6061-T6的铝合金材料，需执行严格的IQC标准。来料必须附带材质证明，并确认其符合ROHS和REACH法规要求。每批次材料需进行化学成分光谱分析和硬度检测，确保材料内部的强化相分布均匀。对棒料或板材，还会检查其平面度，防止原材料本身存在翘曲，从源头减少内应力不均的影响。

第二步：工艺路径与应力预处理。 这是控制变形核心的一步。在粗加工阶段，预留0.5mm的余量，然后将零件放入恒温（20±1℃）车间进行不少于12小时的自然时效，或采用振动时效设备，加速释放切削引入的内应力。之后再进行半精加工和外形的精加工。对于壁厚极薄处，采用“粗-半精-精”三阶段切削，每步之间进行尺寸确认，逐步逼近目标公差。

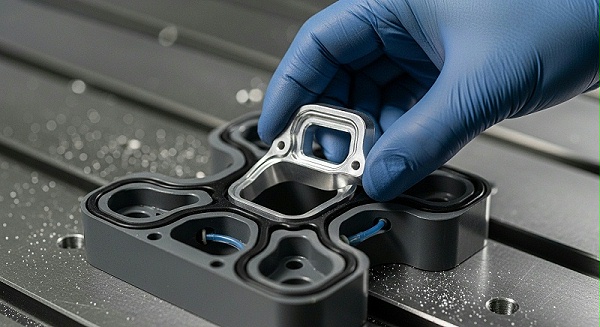

第三步：专用工装与装夹策略。 针对0.8-1.2mm壁厚，设计定制的防振软爪和真空吸盘夹具。对于需要加工细牙螺纹和保证同轴度的部位，设计以孔或内腔为基准的定位辅具，实现一次装夹完成所有特征的加工，避免二次装夹带来的定位误差。对于长条形支架，采用多点支撑的跟刀架结构，配合内部支撑柱，有效抑制切削振动。

第四步：五轴联动与关键切削参数。 大量复杂特征依靠五轴联动设备一次装夹完成加工作业。FANUC加工中心配合DMG MORI、Mazak五轴机床，在加工过程中，主轴转速稳定在15000转/分钟以上。针对铝合金，采用专用刀具和微量润滑（MQL）或油冷/水冷双系统，以控制切削热产生导致的尺寸膨胀。

第五步：品控节点与三级全检。 在加工全流程设置IQC（来料检验）、首件FAI（全尺寸检验）、IPQC（过程巡检）和FQC（成品检验）节点。首件FAI会在恒温环境下，用蔡司三坐标CMM完成关键尺寸的100%覆盖，确认CPK值≥1.33后才进入量产。过程巡检每2小时一次，监控尺寸稳定性。成品检验则100%检测关键尺寸，并出具可追溯的检测报告。

高精密CNC加工的核心能力与量化数据

以下数据适用于从打样到大批量生产的各类光学仪器6061铝合金滤波器支架项目，是确保±0.01mm公差稳定性的基础保障。

> 一次交验合格率99.8%，意味着每1000件产品中，只有2件会在首次检测中出现异常，这一数据来自对光学支架类零件连续12个月的出货全检统计。

[

光学支架项目成果与客户验证数据

去年，一家研发高精度光谱分析仪的客户找到了我们。他们之前合作的CNC加工厂家，在量产初期小批量表现稳定，但在进入2000件规模时，出现了约5%的批次品因壁厚差异和同轴度超差被判定为不良品，直接影响了客户的整机交付计划。

我们接手后，在合作的伟迈特cnc加工团队支持下，对客户图纸进行了DFM分析，并提出关键工艺改进建议：将原定的人工去毛刺工序改为在五轴加工中心上通过倒角刀一次完成，并对薄壁区域增加了热处理前余量预留的工艺路径。在试产（200件）阶段，我们提供了4件全尺寸FAI报告，报告显示所有关键尺寸均控制在±0.01mm以内，同轴度稳定在0.008mm。正式量产交付的8000件滤波器支架，做到了一次交验合格率99.8%，未发生一起因精度问题导致的退货。

客户反馈，这批支架的安装效率和配合度明显优于上一家供应商，安装在光谱仪上后，光路调试的时间缩短了将近半天。这直接证明了从工艺源头和精密设备入手解决精度问题的有效性。

一站式服务：从打样到批量的全流程保障

对于光学仪器客户，我们最常听到的需求是：既要快速交货验证设计，又要大批量稳定产出。这考验的是一个CNC加工厂家的综合调度能力。

在打样阶段，伟迈特cnc加工提供的DFM参与式设计服务，可以提前识别图纸中的加工风险点，并给出优化建议。我们的打样周期为3-5天，如果项目紧急，可以提供加急服务，在24-48小时内完成快速成型件。而且打样费用在后续进入批量生产阶段时，可以直接抵扣货款，这降低了客户的初期试错成本。我们的工艺数据库中积累了15年超过600个铝合金加工案例，配合师徒制传承，确保每个新项目的工艺方案都经过了验证。

进入小批量（1-100件）阶段，我们更看重打样速度、DFM优化能力和快速换线能力。而到大批量（1000件以上）生产时，伟迈特cnc加工的180+台FANUC设备群和12000㎡自有厂房，可以提供稳定的产能保障。月产能达60万件，年产能720万件，配合自动化上下料方案，能够做到大批量订单的交期稳定。

[

如何系统筛选高精密CNC加工厂家

面对众多潜在供应商，如何高效筛选出能够稳定加工光学滤波器支架的厂家？以下四个操作节点值得执行。

第一步：明确需求并发出RFQ。 在询价前，准备好详细的CAD或STEP格式图纸，并在图纸上清晰标注关键尺寸公差（如≤±0.005mm或±0.01mm）、表面粗糙度要求（如Ra≤0.4）、材料牌号、预计年需求量、期望交期以及后处理要求（如硬质阳极氧化、钝化）。信息越完整，厂家报价越精准。

第二步：筛选3-5家工厂。 向筛选出的厂家索要设备清单，重点关注设备品牌、型号与精度（是否有五轴联动设备）、购入年份和保养记录。同时索要同行业案例（特别是光学类）、检测报告样本和质量体系证书。如果条件允许，安排现场验厂，现场观察是否符合恒温车间（20±1℃）、质检流程规范性（是否有CMM在线全检）和设备的实际运行状态。

第三步：安排小批量试产。 选择一家或两家工厂进行小批量试产（100-500件）。试产过程中，重点关注3-5个关键尺寸的稳定性（通过CPK数据判断）、表面质量的一致性（如无划伤、毛刺）、以及交期兑现率。试产是验证厂家工艺能力和沟通效率的重要手段。

第四步：签订合同并在量产中监控。 合同条款需要明确公差要求、不良率标准（比如设定为≤0.01%）、交付节点、质保期（如产品交付后一年内因加工问题出现性能异常）、保密协议与违约责任。同时，要求每批次出货附带CMM检测报告或关键尺寸的影像记录，并保留随机抽取10%样品送到第三方机构复检的权利。

高精密零件加工避坑指南

与CNC加工厂家合作过程中，以下三个常见问题需要提前规避。

避坑一：检测数据不可追溯。 部分厂家出具的检测报告格式简单，数据缺少关键信息如型号、操作员、温度环境等。有效的做法是：要求提供包含时间戳和影像记录的CMM报告，对于关键尺寸，可要求厂家保留每件产品的检测数据，以备第三方复检时比对。

避坑二：工艺漏项与隐藏成本。 复杂零件在加工图纸绘制时，若忽略了去毛刺、热处理、表面处理（如硬质阳极氧化的膜厚要求）等细节，报价时厂家可能没有将其计入。到了量产时，这些漏项会成为加价理由或导致加工质量不达标。因此，在项目启动前的技术评审中，应该对工艺路径逐一确认。

避坑三：材料供应商未审核。 个别厂家为了降低报价，可能会采用低成本的再生铝或牌号混用的材料，这会影响零件的强度、耐腐蚀性和加工性能。所以在合作前，要确认厂家的铝合金供应商是否具备相应资质，并要求其在量产中附带每批次材料的第三方材质证明（如符合ROHS和REACH法规）。

[

总结：选择精密CNC厂家，核心看工艺体系

光学仪器用6061铝合金滤波器支架的加工，本质上是对一个CNC加工厂家的设备系统、工艺经验和品控体系的一次全面检验。从本文的分析可以看出，关键在于找到一家能够从材料控制到工艺设计、再到全检体系无缝衔接的合作伙伴。伟迈特CNC加工拥有180+台FANUC设备、成套的工艺优化方案和99.8%的一次交验合格率，能够为你的光学项目提供从快速打样到批量量产的稳定支撑。如果你近期有相关的加工需求，建议在沟通初期就准备好详细图纸和关键公差要求，和工艺工程师直接进行技术评审——这往往是合作快速启动的关键。
