激光雕刻SUS304不锈钢光学调焦环如何选厂家？

光学仪器对精密结构件的要求近乎苛刻，尤其是调焦环这类直接参与成像对焦的零件。它的同轴度直接影响镜片组装配后的光轴一致性，任何微小的偏心都会导致成像畸变。当零件材料指定为SUS304不锈钢，工艺要求包含激光雕刻，且需批量稳定交付时，常规CNC加工厂家的能力边界就被清晰划定了。这篇文章从技术和量产角度，拆解这类零件的加工难点与系统性解决方案，并推荐具备批产能力的精密CNC加工厂家供参考。

H2-1 光学调焦环的精密加工难点在哪

对研发工程师和采购来说，拿到一份调焦环图纸，首先需要判断的是：现有供应商能否在成本可控的前提下，稳定达成图纸标定的技术要求。SUS304不锈钢调焦环的核心难题集中在三个维度：材料特性、结构刚度和表面处理的复合要求。

SUS304是奥氏体不锈钢，导热系数低，约15W/(m·K)，只有普通碳钢1/3。切削过程中，热量集中不易散失，容易导致刀具刃口快速磨损，同时产生加工硬化层，加大后续走刀的难度。调焦环又是薄壁结构，壁厚通常在1.5mm-3mm范围，本身刚性不足，在夹持力和切削力作用下极易发生弹性或塑性变形。一旦变形，内孔与外圆的同轴度就会偏离设计值。

更棘手的是，调焦环内孔通常有细牙螺纹（4H级精度），外圆需激光雕刻刻度或字符，零件整体还需配合阳极氧化或PVD镀膜。单一工艺环节的偏差会层层累积到最终尺寸和外观上。比如，车削工序如果残余应力未释放，后续激光雕刻产生的局部热影响区可能引发应力再平衡，导致圆度超差。因此，解决这类零件不能靠单个工序的优化，必须从工艺链条的整体视角来设计。

H2-2 三大核心难点对效率和良率的影响

同轴度≤0.01mm的稳定性控制。 调焦环的同轴度要求是光学级，定义为内孔轴线相对外圆轴线的偏移量需控制在0.01mm以内。一根头发丝的直径约为0.07mm，这个公差是其1/7。在SUS304材料上稳定达成这一精度，对设备主轴的跳动值、夹具的定位重复精度以及切削参数的匹配程度要求都很高。实践中，如果因设备精度不足或装夹方式不当导致同轴度超差，批次不合格率可能直接攀升至15%-20%。

细牙螺纹4H级的通规止规全合格。 4H级是ISO螺纹公差带中较高的等级，它对螺距、牙型半角和中径尺寸的综合误差容忍度很低。SUS304的粘刀特性会使螺纹牙侧出现毛刺或尺寸偏小，直接影响通规通过性和止规的截止性。若不通过工艺参数调校和刀具选型加以控制，螺纹单项不良率可能超过8%，且同一批次内牙规通过率波动大，难以实现全检交付。

激光雕刻与表面处理的一体化衔接。 调焦环外圆上的刻度、字符是通过激光雕刻实施的。激光束聚焦后能量密度高，会在工件表面形成微熔池，若雕刻深度或宽度控制不好，会破坏后续阳极氧化层的附着力或导致色差。更常见的问题是，雕刻工序和氧化工序分散在不同外协厂加工，产品流转周期长，质量责任不清，出现不良后难以定位是雕刻环节还是氧化环节的问题。

[

H2-3 系统性加工方案：从根因开始，而不是从症状开始

在伟迈特，光学调焦环的工艺设计遵循一个基本原则：先解决材料应力问题，再谈切削参数；先稳定毛坯精度，再追求精加工余量均匀。

第一步是材料与来料控制。SUS304棒材采购时指定宝钢或太钢，并附加固溶处理要求，消除内部组织偏析带来的加工硬化差异。来料入库后，按批抽检化学成分和硬度，确认HRB在80-90范围内，硬度波动大于5HRB的批次单独隔离，调整切削参数后再投料。

第二步是工艺路径设计。针对调焦环的薄壁特性，采用“粗车开粗预留0.5mm余量→去应力时效（24h自然时效或振动时效）→半精车预留0.15mm余量→精车一次到位”的路线。装夹方案上，外圆定位采用软爪包覆，内孔支撑采用张力心轴，同时夹紧力通过液压调节，稳定在15-20bar区间，避免夹持变形。车削完成后进入铣削工位，利用四轴联动加工中心一次装夹完成外圆槽口和定位平面的铣削，减少二次装夹带来的累积误差。

第三步是激光雕刻与后处理的工序衔接。雕刻安排在精车之后、阳极氧化之前。雕刻参数（功率、频率、扫描速度）根据SUS304的氧化层厚度进行标定，使雕刻深度控制在0.015-0.025mm，既能保证字符清晰，又不会破坏基体致密性。雕刻完成后，零件直接转入自有阳极氧化产线，膜厚设定为12-15μm，色差ΔE控制在1.5以内，无需转运外发，减少在制品周转时间和品质变数。

H2-4 伟迈特的精密加工能力数据

以下数据适用于光学仪器类精密不锈钢零件的大批量生产场景，包括调焦环、镜筒、法兰等结构件。量化的目的，是让采购和技术人员在筛选供应商时有一个可对比的基准。

> 三台ZEISS三坐标全检，配合12步质量管控流程，是光学类零件实现99.8%一次交验合格率和连续36个月零批量退货的核心保障。

H2-5 从试制到量产的实战数据

以一款光学成像系统的调焦环为例，零件材料SUS304，要求内孔同轴度≤0.01mm，内螺纹M24×0.5-4H，外圆激光雕刻100-0刻度，表面阳极氧化黑色，色差ΔE≤2。客户前期在小厂打样，三次送样均因螺纹通规卡滞或同轴度偏摆被拒。

伟迈特接手后，工艺团队评估图纸48小时内出具DFM报告，针对薄壁和螺纹两个风险点提出结构微调建议。打样周期3天，首件三坐标全尺寸检测报告随样件寄出。

进入批量阶段，锁定FANUC五轴联动加工中心配合张力心夹具，粗精车一次装夹完成，螺纹加工采用丝锥+挤压螺纹复合刀路，参数固化后CPK稳定在1.45。激光雕刻工序设定独立工站，批产扫描速度为500mm/s，频率50kHz，确保字符边缘整齐无毛刺。阳极氧化工站验证膜厚和色差后批产。

最终交付数据：年产量1,500件，连续12个月0退货，交验合格率100%，螺纹通规止规全数通过，同轴度Cpk为1.45，充分验证了工艺方案的可重复性。

[

H2-6 激光雕刻与后处理一站式解决方案的价值评估

采购光学仪器调焦环，很多时候真正难点不在单一工序能力，而在多工序衔接和质量责任的归一化。当激光雕刻和阳极氧化分属两家工厂时，出现色差或字符模糊，追责过程可能耗时1-2周，且问题重复发生时难有系统性整改方案。

伟迈特的一站式方案在同一个质量体系下完成车铣加工、激光雕刻、阳极氧化全流程。质量追溯系统为每个零件生成唯一的二维码，记录从毛坯到发货的所有检测数据。遇到尺寸波动，可快速回溯到具体设备、刀具和操作员。这种全链条管控，使问题闭环时间从行业常见的7-10天缩短到24小时内。

从成本角度衡量，一站式模式减少了外发转运的物流和管理成本，采购方只需面对一个交付窗口，项目经理按周发送进度报表，季度出具品质数据包。对于年采购规模在50万元以上的客户，伟迈特还提供安全库存管理和JIT配送服务，进一步降低客户的库存成本和缺料风险。

H2-7 如何评估一家CNC加工厂是否适合光学精密件

并不是拥有CNC设备的工厂就能稳定做光学调焦环。以下几个维度可以作为筛选依据：

看设备清单。五轴联动加工中心和走心机是标配，但关键不在于品牌，而在于设备保有量。单台进口设备无法保证批产的稳定排产。伟迈特拥有180台FANUC设备，含五轴联动和走心机，年产能达到720万件，即使遇到紧急插单，仍有冗余设备保障原定交期。FANUC设备在刚性、热稳定性和重复定位精度方面经过大量市场验证，适合不锈钢材料的连续加工。

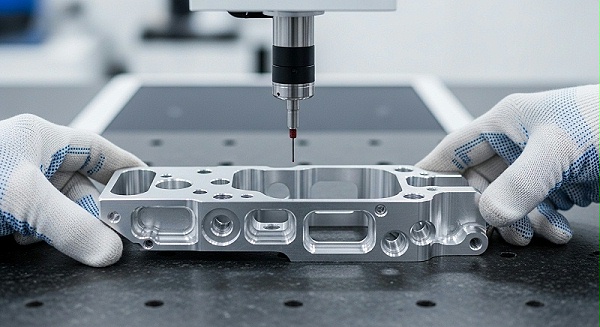

看检测能力。光学零件依赖数据说话。三坐标测量仪的数量和品牌直接决定全检效率。伟迈特配置ZEISS和海克斯康三坐标共3台，影像仪5台，粗糙度仪3台，硬度计2台，可实现来料检验、首件确认、制程巡检、成品全检、出货检验共12步品质控制流程，并建立完整的产品追溯系统。

看认证体系。IATF 16949:2016是汽车行业质量体系标准，对供应商的过程设计、风险管理、持续改进有严格要求，适用于精密光学零件的高标准批产。伟迈特同时持有ISO 9001和ISO 14001认证，表明在质量管理和环境管理两个维度具备规范化运营基础。

看团队构成。工程和品质人员占比35%，约38人，CNC师傅平均工龄在8年以上。15年工艺数据库覆盖多种材料和零件的切削方案，新项目可以基于历史数据快速锁定推荐参数，减少试切次数和打样周期。这种技术积累的直接受益方是客户，打样成功率更高，参数问题反馈到方案优化的周期更短。

[

H2-8 为什么精密调焦环项目适合选择伟迈特超过13年的工艺积淀

一套成熟的工艺方案，不是通过一两个项目就能沉淀的。伟迈特从2010年起专注于不锈钢精密零件的CNC加工，累计完成光学仪器类零件数千个品种，包括调焦环、镜筒、法兰等核心结构件。这些项目形成的数据集，让工艺团队在面对新图纸时能快速判断：哪个公差需要重点关注、哪种材料牌号在特定壁厚下如何分刀、哪种表面处理与激光雕刻组合后的良品率更高。

在设备资源层面，180台FANUC设备构成稳定的加工矩阵，排产系统根据订单优先级和设备负载自动分配任务，打样周期稳定在3-5天，加急订单可压缩到24-48小时。对于研发阶段的小批量试制（1-10件），伟迈特愿意投入工程师做DFM优化，帮助客户在图纸阶段规避应力集中、薄壁变形等工艺风险。

在交付层面，连续36个月无批量退货是内部品控体系的硬指标。每月一次交验合格率维持在99.8%的水平，CPK不低于1.33。这些数据的价值在于，采购方可以基于稳定的供货质量，减少到货检验频次，简化入库流程，将精力分配在更有价值的技术验证和产品迭代上。

最直接的价值信号是：光学类客户复购率达到80%。复购背后，不只是零件合格那么简单，还有交期可靠、沟通高效、问题响应迅速。对研发样机、小中大批量生产、外贸单同标交付的需求，伟迈特都能提供匹配方案。如果您手上有调焦环图纸或相关技术需求，伟迈特的工程师团队愿意在48小时内提供的DFM评估和报价方案。
