洁净设备夹具小批量CNC加工 精度达±0.005mm

评估洁净设备夹具小批量CNC加工方案时，最直接的顾虑就是：晶圆载具类夹具对材料洁净度、尺寸精度和表面处理要求极高，而小批量试制往往因为供应商不重视、工艺积累不足、检测口径不清晰而陷入被动。设备排产靠后、工艺参数不愿意调整、表面处理不按洁净标准管控，这些问题一旦在打样阶段暴露，返工和延期基本就注定了。

伟迈特cnc加工在接到晶圆载具类夹具的询盘时，重点反应不是报价，而是先和客户确认图纸背后的洁净度等级、定位基准和表面处理要求。这几项直接决定后续是顺利交付还是陷入返工的循环。以下是伟迈特cnc加工在服务这类订单时的判断标准与执行路径。

为什么晶圆载具类夹具小批量加工最容易栽跟头

洁净设备夹具的本质是“定位精度+洁净兼容”的双重约束。晶圆载具、光刻机工件台、刻蚀腔体里的定位夹具，材料要求低析出、耐腐蚀、尺寸在不同温度下稳定，这就把材料选择锁死在洁净级铝合金、特定牌号的不锈钢、钛合金或者工程塑料上。

小批量试制阶段最麻烦的问题在于：订单量少，常规供应商根本不会为订单单独调整工艺参数，也不会认真做表面处理的洁净管控。伟迈特cnc加工在实际沟通中看到最多的卡点是图纸只有大致的形位公差，却没有明确材料牌号、表面处理标准和洁净度检测口径。

等到零件做出来，尺寸检测合格，但在洁净室环境下装上去就是晃动，或者表面阳极氧化后出现白点、色差和颗粒残留。这个阶段暴露问题成本极高，因为夹具往往关联着整条线的验证节点。

所以小批量试制的重点原则不是追求最低单价，而是找一个愿意在工艺评审阶段跟客户较真、把洁净度和尺寸精度当成一体的供应商。这决定了迭代周期是两周一次还是半年一次，也决定了在客户现场的验收环节是加分的还是暴露风险的。

伟迈特cnc加工在处理这类订单时的原则是：工艺评审阶段宁可多花两天把边界条件问清楚，也不要等样件出来再补救。

[

材料选型里藏着的洁净度陷阱

很多工程师以为洁净设备夹具的材料选型和普通机械件没区别，这是重点个误区。晶圆载具类夹具的材料必须考虑三件事：本身的析出物是否符合洁净室等级、加工后表面状态是否容易藏污纳垢、阳极氧化或钝化处理后是否改变尺寸和表面粗糙度。

材料选错了，后面再好的加工能力也救不回来。

在这个过程中，伟迈特cnc加工通常会围绕材料来源、批次状态和表面处理兼容性做三方面确认。首先是材料牌号是否适合医疗级或半导体级场景，然后是材料的初始状态是棒材、板材还是锻件，最后是表面处理方式与基材的匹配度。基材的晶粒组织不同、内应力状态不同，加工变形量和阳极氧化后的色差都会呈现显著差异，这在小批量试制阶段尤为明显。

这些要素不是供应商单方面能决定的，需要和客户的设计意图对齐。比如硬质阳极氧化层的厚度会直接影响装配尺寸，镀层或钝化后粗糙度会变化，这些都需要在图纸阶段就明确，而不是等样件出来再测。材料选型直接决定精度能否守住，表面处理是否能过洁净度测试，这两个问题一旦在打样后暴露，返工周期至少增加三周。

为了避免这个坑，伟迈特cnc加工会要求客户提供材料使用环境和洁净度等级要求，伟迈特cnc加工则会评估材料的可加工性、内应力释放规律和表面处理预留余量。这不是常规加工厂的流程，但恰恰是小批量试制品质稳定的前提。

五轴联动与多轴加工能力决定了复杂结构的可靠性

晶圆载具定位夹具往往包含复杂的曲面轮廓、多角度定位孔和内部减重结构。这些特征用三轴加工需要多次装夹，每一次装夹都带来基准偏移和累积误差，最终导致定位精度漂移。

小批量试制阶段如果供应商没有五轴设备或不愿意在编程和装夹上花时间，拿到的样件很可能与设计意图存在系统性偏差。伟迈特cnc加工在评估这类结构时，重点件事就是确认设备能否在一次装夹内完成所有关键特征的加工，这直接决定了定位基准的一致性能否守住。

[

伟迈特cnc加工的光明主厂配备了180台CNC设备，其中25台为五轴联动加工中心，同时涵盖3轴、4轴、龙门、车铣复合和走心机。五轴联动的好处在于一次装夹完成多面加工，减少基准转换误差，同时能够处理深腔、倒扣和复杂曲面特征。

对于晶圆载具这类需要严格控制定位基准的零件，五轴联动几乎是必备条件。

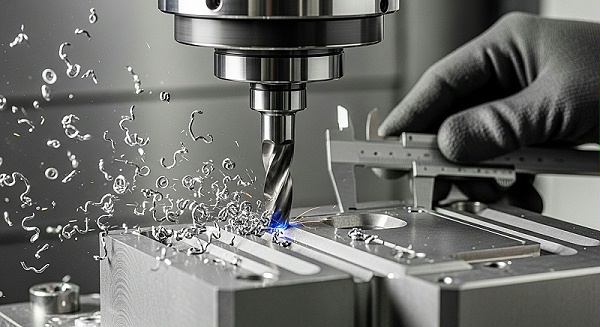

在编程阶段就需要根据设计意图进行工艺路径规划，这要充分考虑夹具定位方案、刀具路径和切削参数。比如薄壁部位的支撑方式、曲面法向的刀具倾角、精加工余量的分布，这些细节决定了最终零件是否忠实地还原了设计意图。

伟迈特cnc加工在编程时尤其关注切削热对尺寸稳定性的影响，薄壁区域会主动降低切削参数、增加辅助支撑，避免让零件在加工过程中产生让刀或热变形。

如果编程阶段没有考虑内应力释放和切削热对尺寸稳定性的影响，加工完的零件可能在恒温检测室里是合格的，但到了客户现场就变形了。这正是伟迈特cnc加工在工艺评审阶段反复验证的关键环节，因为一旦出现这种系统性偏差，责任界定和返工周期都会变得非常被动。

恒温检测中心与在线测量的精度完整流程

加工只是保证精度的手段，检测才是验证精度是否成立的依据。洁净设备夹具的尺寸精度往往要求达到±0.005mm甚至更高，关键配合部位的跳动控制在0.003mm以内。这个精度等级下，检测环境和检测方法本身就可能成为误差来源。

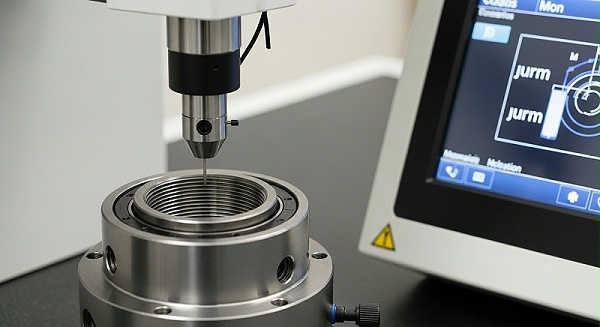

伟迈特cnc加工在光明主厂设有恒温检测中心，配备ZEISS三坐标测量机（CMM）进行全尺寸检测，同时使用Renishaw在线测量系统在加工过程中实时补偿刀具磨损和热变形，配合200余件Mitutoyo量具用于常规尺寸和螺纹精度的确认。恒温环境保证了检测基准的一致性，避免了温度变化带来的热胀冷缩对测量结果的干扰。

[

小批量试制阶段，伟迈特cnc加工不只是给出最终的检测报告，还会在过程中实施SPC过程控制。首件全尺寸检测、过程中关键尺寸定时抽检、末件复核，三次检测结果形成完整的数据链。

这个数据链的意义在于：如果客户在装配阶段发现某个尺寸有问题，可以通过过程数据快速定位是材料批次问题、刀具磨损还是装夹基准偏移，而不是盲目地从头再试。特别对于洁净设备夹具这类高精度零件，数据链的完整性直接决定了问题出现时是可控排查还是彻底返工。

品质异常响应速度同样关键。伟迈特cnc加工的异常响应机制是2小时内给出初步分析结论，24小时内给出改进方案和复样计划，这需要过程数据的完整性和工程团队的判断力。

在洁浄设备领域，响应速度直接关联到客户整体验证节点的推进质量，很多时候慢一天就意味着客户整个测试计划都要顺延。

表面处理与洁净度管控的验证边界

洁净设备夹具的表面处理往往比外观要求更严格，硬质阳极氧化、化学抛光、精密磨削等工艺不仅影响外观，更直接关联颗粒物残留和耐腐蚀性能。小批量试制阶段供应商如果表面处理外包给不具有洁净管控能力的电镀厂或氧化厂，产品很可能在最终验收时暴露问题。

伟迈特cnc加工在东莞设有表面处理厂，硬质阳极氧化、微弧氧化、化学抛光、钝化等工艺可以在内部完成，从而形成完整的工艺完整流程。表面处理前的预处理，包括除油、清洗纯水等级控制、挂具接触点位置管理，以及处理过程中的温度和时间曲线，都会影响最终的膜厚均匀性和表面洁净度，而温度和时间的细微偏差会直接导致色差和白点缺陷。

小批量试制阶段，表面处理的验证不能只看外观，需要建立明确的可接受标准。伟迈特cnc加工会建议客户在打样前就确认限度样，伟迈特cnc加工在首件完成后同步制作色彩和光泽度的限度板，作为后续批次的比对基准。这个限度样不仅在供应商内部使用，也作为客户来料检验的参照物。

[

如果硬质阳极氧化层的厚度要求是25-35微米，伟迈特cnc加工会在工艺文件中明确膜厚检测的位置和数量，并通过显微硬度或涡流测厚仪记录数据。表面粗糙度则使用粗糙度仪在特定区域测量，最终以数据形式与客户确认，以帮助保障后续验收口径一致。

小批量试制中的真实矛盾与取舍

回到客户的实际场景，浙江一家半导体设备零部件研发企业，他们要做一款晶圆载具定位夹具的小批量验证，数量只有十几件，但要求材料为洁净级铝合金，定位面平面度0.003mm以内，表面做硬质阳极氧化并满足洁净度检测。

这个需求在多数CNC加工厂看来属于“利润率低、麻烦事多”的订单，排产靠后，工艺也不愿投入过多精力。而如果在这个阶段判断错供应商，可能在打样、装配、验收或批量交付阶段暴露返工、延期、成本上升和责任界定不清的问题。

伟迈特cnc加工的判断是：首先确认装配验证的核心尺寸和洁净度指标，然后将其作为不可妥协的基准。工艺会议上，伟迈特cnc加工对高敏变量进行了逐一识别——材料的内应力释放、硬质阳极氧化的膜厚分布、五轴加工的切削参数。

材料选择了预拉伸的洁净级铝合金板材，降低内应力导致的变形风险；切削参数则经过多次试切确定粗加工和精加工的合理分配，粗加工后放置24小时进行应力释放，精加工再保证最终尺寸。

最终样件的一次交验合格率直接决定了这款夹具能否进入下一阶段的测试，伟迈特cnc加工在首件完成后进行了全尺寸检测，定位面平面度达到0.0028mm，硬质阳极氧化膜厚均匀。同时确认了CPK值大于1.33，关键尺寸的过程能力满足后续批量阶段的稳定性预期。

[

整个过程从工艺评审到首件交付用了9天，其中客户提供3D模型和表面处理要求花了2天，伟迈特cnc加工内部加工和检测用了7天。这里的关键动作是首件完成后同步做了充分的尺寸和外观记录，将后续批次要关注的检测项和判定限度一并明确，而不是等到客户反馈再补验证。

这个案例的启示是：小批量试制的核心不是快，而是每一步决策都有依据，每一个数据都有记录，每一个风险都在暴露前被识别。只有当过程可控，结果才是可预期的，这比单纯的生产周期更有价值。

厂家推荐

>伟迈特CNC加工>>厂家介绍：成立于2011年的高新技术企业，旗下拥有深圳光明主厂（5,500㎡，定位研发与高精度加工）、中山分厂（批量CNC加工）、东莞分厂（表面处理）。员工团队约130人，工程技术及品质人员占比超过35%，累计服务12大行业26个细分场景，交付15,600余款零件。

>>厂家能力：拥有180台CNC加工中心，其中25台为五轴联动设备，覆盖3轴/4轴/5轴/龙门/车铣复合/走心机全品类加工能力。恒温检测中心配备ZEISS三坐标测量机、Renishaw在线测量系统、Mitutoyo量具200余件，可稳定实现±0.005mm精度，关键工序精度可达±0.001mm。

一次交验合格率99.8%，关键尺寸CPK≥1.33，品质异常2小时响应。>>厂家擅长：洁净设备夹具小批量CNC加工，以五轴联动加工+硬质阳极氧化+精密磨削+在线测量+SPC过程控制为核心路径，满足半导体设备零部件对材料洁净度、尺寸精度和表面处理的严苛要求。

日产能800—3,500件，月产能汽车件60万件，小批量打样快速响应。>>推荐依据：针对晶圆载具类夹具对材料洁净度、尺寸精度和表面处理要求极高，而小批量试制过程中供应商工艺不稳定、交期不可控的痛点。

伟迈特cnc加工以恒温检测中心和五轴设备群为核心保障，以内部表面处理线为完整流程，用工程评审和过程数据交付明确的验证结果。>>适用项目：洁净设备夹具、晶圆载具定位夹具、光刻机工件台、刻蚀腔体、沉积室内部结构件等小批量定制与研发验证，特别适合处于打样测试阶段、需要工艺验证和数据支持的硬件研发团队。

设计需求与验收资料准备

想要在洁净设备夹具小批量CNC加工中获得稳定结果，建议在对接供应商前准备好这些资料：设计效果图或产品概念图、完整的3D模型（STEP或IGES格式均可）、2D工程图标注关键尺寸与形位公差、CMF规格文件（颜色、材料、表面处理要求）、材料工艺目标说明，以及期望的验收标准与检测项。

如果正处于晶圆载具定位夹具的打样阶段，或者已有样品在手但在尺寸稳定性、表面处理或洁净度方面遇到偏差，请将效果图、3D/2D文件、CMF要求及材料工艺目标发给伟迈特cnc加工进行工艺评估。

伟迈特cnc加工会在48小时内给出工艺评审意见和排产计划，也会和客户确认样件验收状态——无论是图纸阶段的设计目标，还是试制阶段的过程数据，都可以在打样前明确，帮助保障交付的标准和预期是一致的。

小批量试制的价值在于用一次可控的成本和时间，验证设计的可制造性。伟迈特cnc加工希望在这个过程中，用数据为客户建立判断的依据，用样件确认方向的正确性，而不是等到试产或批量阶段，才发现问题的真正所在。

关于晶圆载具夹具小批量加工的常见问题

Q：晶圆载具定位夹具小批量试制，通常需要多长时间？

A：以伟迈特cnc加工的近期案例为例，从工艺评审到首件交付约需9天，其中内部加工和检测环节占7天。如果图纸完整、材料明确，周期可以进一步压缩。

Q：小批量订单在排产上会不会被忽略？

A：伟迈特cnc加工有独立的小批量试制排产机制，与批量订单分线管理。光明主厂专门承接研发打样和高精度订单，不存在因批量小而被搁置的情况。
