协作机器人金属件外观如何保证精度一致性与批量检测

协作机器人零部件的研发打样，最难过的往往不是结构强度关，而是外观件这层“面子关”。许多项目在评估阶段就卡在同一个矛盾上：既要保证装配尺寸的精密性，又要同时满足表面质感的严苛要求，而打样阶段尺寸超差与表面处理不良往往交替出现，返工反复、工期后延、成本失控。

伟迈特cnc加工在处理这类协作机器人金属件外观件时，重点步不是急于报价，而是先确认精度目标、表面标准和制造约束能否在同一工艺窗口内兼容。

若前期没有把加工边界、检测口径和工艺验证的方式谈清楚，问题通常会在装配、验收甚至批量交付阶段集中爆发。伟迈特cnc加工见过太多项目在打样阶段看似顺利，却在批量环节因为装夹变形或表面处理批次波动而被迫返工，责任界定也变得模糊。

在协作机器人金属件外观件CNC加工这一场景里，真正的风险不在于设备能不能切出形状，而在于从图纸到封样、从单件到批量这条路径上，精度目标、表面标准与制造约束是否被逐层对齐。评估协作机器人金属件外观件CNC加工方案时，需要确认同类案例、关键参数和交付风险是否能匹配当前项目需求。

伟迈特cnc加工结合近期在东莞长安一家机器人自动化企业打样过程中的复盘，把判断依据、工艺取舍和验收边界一并拆开来讲。

跨界经验不能照搬：机器人外观件为何比想象中更难

接手协作机器人外观件项目时，很多结构工程师会习惯性地沿用消费电子或传统五金件的工艺经验。这种迁移在视觉语言上往往成立，但放到机器人关节壳体、减速器法兰和末端执行器上，原来的逻辑可能全部变成风险点。原因在于协作机器人的工作逻辑与传统工业机器人不同：它强调人机交互、轻量化和频繁运动的响应速度，因此外观件不只是“外壳”，而是参与散热、承力、密封和电磁屏蔽的结构件。

伟迈特cnc加工在评审这类图纸时，会先核对原场景的技术假设在新结构中是否仍然成立，而不是直接套用成熟工艺参数。

更大的差异来自用户行为和使用环境。消费电子外观件多数时间处于静态陈列或低速运动状态，而协作机器人关节件在运动过程中持续承受变载荷与振动。这意味着金属件外观件的加工不能只盯着表面粗糙度和色差，还要同时管控形位公差、壁厚均匀性和残余应力释放。

伟迈特cnc加工在分析机械臂关节壳体时，会重点确认壁厚过渡区域的刚性分布，避免因局部过薄导致切削过程产生振纹。

[

若仅把消费电子领域的“高光倒角+细砂面”经验移植过来，不重新核对材料状态、壁厚约束和装配关系，打样阶段极易出现局部变形、尺寸漂移和表面处理后轮廓失真。

伟迈特cnc加工在东莞长安这家机器人自动化企业的打样项目中，就发现原设计沿用了消费电子的0.8mm壁厚方案，但协作机器人关节在运动中的扭矩负载远超手机中框，最终通过增加局部加强筋并调整分型面位置解决了刚性不足的问题。

所以跨界设计的价值在于借鉴视觉比例和触感逻辑，但材料、工艺、验证经验必须重新验证。伟迈特cnc加工与客户确认的重点事项，并不是报价和交期，而是先列出原场景假设、新场景需求、功能约束、材料状态、法规要求和供应链条件之间的差异清单，把所有可能造成后续返工的变量前置到评审阶段。

选厂时要看报价口径、打样周期和批量交付节奏，更要看对方是否具备把设计意图转译成可验证制造方案的能力。

外观件加工的核心卡点：装配精度与表面质感如何兼得

协作机器人金属件外观件CNC加工真正难的地方，在于零件往往同时具备两个身份：结构件和外观件。作为结构件，它需要保证轴承安装孔的位置度、法兰面的平面度、螺纹孔的垂直度；作为外观件，它又要求外露面没有刀纹、没有色差、边缘过渡均匀、手感温润。这两类要求在同一道工序中互相冲突——追求表面光洁度时需要降低切深和进给，但这样会影响尺寸效率和刀具磨损一致性；

而追求加工效率时提高参数，表面又会出现振纹或接刀痕。伟迈特cnc加工在评审阶段就会把这两组要求拆开，分别定义检测基准和验收口径。

以机械臂关节壳体为例，这类零件壁厚通常较薄，且带有复杂的曲面过渡和内腔结构。在CNC加工中，薄壁区域在切削力作用下容易发生让刀和回弹，导致实际尺寸与理论值出现偏差。这种偏差在单件打样时可能被后续的手工修配掩盖，但一旦进入批量阶段，每件零件的让刀量不同，装配时就会出现松紧不一、间隙不均的问题。

伟迈特cnc加工在处理这类薄壁外观件时，会先通过仿真分析判断切削力对薄壁区域的挤压方向，再据此调整装夹支撑点的位置。

[

另一个高频问题是表面处理后的尺寸变化——阳极氧化膜层虽然只有十几微米，但对于配合公差严苛的安装面，这层膜可能直接让孔径超出上限。伟迈特cnc加工在评估安装孔位时，会提前预留氧化膜厚度余量，并在图纸评审阶段明确标注“氧化前”与“氧化后”两套尺寸要求，避免后续争议。

因此，伟迈特cnc加工在评估外观件订单时，会把“装配精度”与“表面质感”拆成两组约束分别确认，再寻找共同满足的工艺窗口。装配精度看的是公差带是否合理、基准是否清晰、检测位置是否可重复；表面质感则看的是粗糙度目标、光泽度方向、触感偏好以及是否允许微观纹理。

两组约束确认之后，才进入具体的刀具路径规划、工序划分和检测方案设计。

控制尺寸超差的工艺动作：从装夹方式到刀具路径的逐项确认

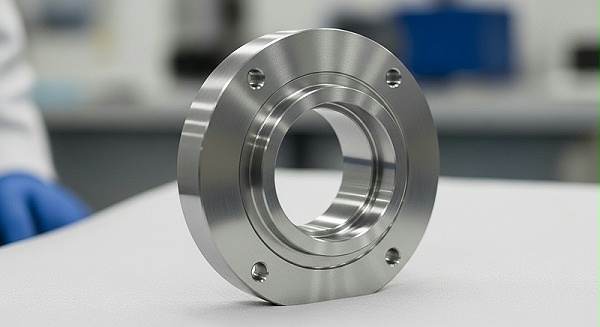

在协作机器人金属件外观件CNC加工中，尺寸超差最常见的来源不是机床精度不够，而是装夹变形和应力释放。以减速器法兰为例，这类零件直径较大、厚度较薄，若采用常规的虎钳平口装夹，夹紧力会导致零件在松开后回弹，加工出来的平面度虽然在机床上测量合格，但卸下后立即超差。

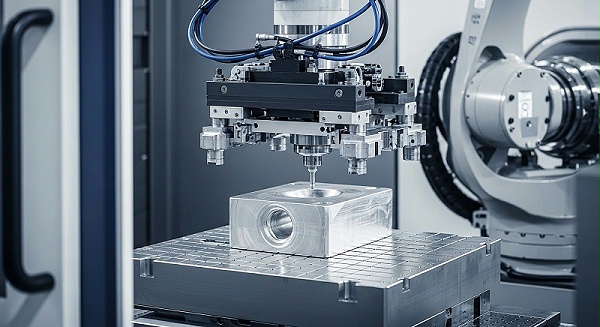

伟迈特cnc加工在同类零件的处理上，会优先评估真空吸盘或专用软爪夹具，让夹紧力均匀分布在支撑面上，减少局部应力集中。切削参数的设定同样需要针对薄壁和悬伸结构单独标定，粗加工时先用大切深快速去除多余材料，但必须预留足够余量。

半精加工和精加工逐步减小切深，让残余应力分阶段释放，避免一次切削到位后零件产生翘曲。伟迈特cnc加工在东莞长安这家企业的减速器法兰打样中，就采用了“粗加工预留1.5mm—半精加工预留0.3mm—精加工到位”的三步走策略，成功将法兰平面度控制在0.015mm以内。

对于曲面区域的精加工，伟迈特cnc加工会采用等残留高度路径或五轴联动摆角加工，帮助保障刀具切削角度保持恒定，减少因切入切出角度变化造成的表面粗糙度波动。

如果检测发现尺寸漂移呈规律性变化，通常是刀具磨损或热变形所致。伟迈特cnc加工的做法是加密在线测量频次，利用Renishaw测头在关键尺寸加工完成后即时回测，将数据实时反馈到补偿参数中。

这样在批量生产中，每个班次的首件、中件、末件都能保持同一尺寸水平。对于公差带较窄的内孔或安装面，在精加工后增加一次恒温环境下的终检，避免温度变化造成的测量误判。

[

如果判断错，可能在打样、装配、验收或批量交付阶段暴露返工、延期、成本上升和责任界定不清的问题，所以伟迈特cnc加工宁可把检测节点前移，也不愿在出货后再处理争议。

表面处理不良的常见形式与前置控制：不只是抛光或喷砂

协作机器人金属件外观件的表面问题，远不止“不够亮”或“有划痕”这么简单。阳极氧化后的色差、喷砂后的颗粒均匀度、拉丝纹路的走向一致性、以及边缘倒角在高光处理后暴露的细微锯齿，都会直接影响整机质感。

伟迈特cnc加工在处理机械臂末端执行器外观件时，曾遇到过阳极氧化后局部出现流痕的情况，最终追溯发现是铝合金棒料内部晶粒粗大所致，而非加工环节的问题。更隐蔽的问题是基材本身的状态——若铝合金棒料或板材内部存在微裂纹、夹杂或晶粒粗大，即使CNC加工表面粗糙度合格，阳极氧化后仍会显现出局部暗斑或流痕。

对于这类风险，伟迈特cnc加工在工艺评审阶段就会区分“可通过加工改善”和“必须依赖材料批次控制”两类问题。可加工改善的如刀纹、接刀痕，通过调整刀具路径、增加光刀工序、改变切削方向来解决；必须依赖材料端控制的，则在来料检验时增加低倍组织抽检或硬度一致性测试。

对于高光倒角区域，为了防止出现锯齿边缘，伟迈特cnc加工会在精加工时预留0.1mm余量，用专门的高光刀以恒定线速度走一遍，再进行手工抛光或磁力抛光去除微观毛刺。

表面处理的另一个前置变量是表面粗糙度与后续涂覆或氧化工艺的匹配关系。不同的阳极氧化工艺对基材表面状态有不同要求——有的需要较粗的喷砂面来遮盖机械纹路，有的则需要较细的镜面来呈现均匀的光泽。这些选择必须在CNC加工之前确认，否则等到零件加工完成后再改表面处理方式，往往需要重新返工或报废。

客户在设计阶段只提供“要做成磨砂质感”这类方向性描述时，伟迈特cnc加工会先制作不同粗糙度与喷砂目数组合的小样板，让设计方在实物对比中确认最终方向，避免批量阶段因为主观标准不一致而产生争议。

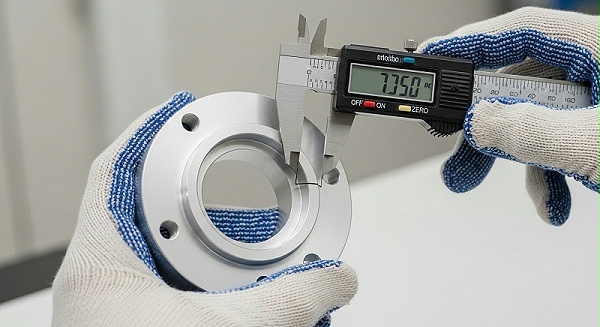

精度检测与数据完整流程：外观件验收不能只靠卡尺和目视

协作机器人金属件外观件的验收，最容易出争议的地方在于“尺寸合格但装配不顺”或“看着没问题但手感不对”。前者往往是因为单一尺寸都在公差范围内，但多个尺寸的公差叠加后导致装配干涉；后者则是视觉与触感的主观标准没有转化为可量化的验收参数。

因此，伟迈特cnc加工建议在项目启动时就明确两份文件：一是关键尺寸的检测清单与测量方法，二是外观标准的封样样件与缺陷等级定义。

[

检测清单需要明确哪些尺寸用三坐标测量、哪些用影像仪、哪些用气动量仪或塞规。对于法兰面平面度、轴承孔位置度这类装配关键项，伟迈特cnc加工一律在恒温条件下用ZEISS CMM三坐标采点测量，并出具带CPK值的检测报告。

对于外观面，用基恩士影像仪测量轮廓度和表面缺陷，用粗糙度仪确认Ra值范围。每批零件在出货前完成12道质检流程中的数据记录，帮助保障每个尺寸的分布状态可追溯。

伟迈特cnc加工的外观件良品率保持在98%以上，精密零件良品率达到99.5%，这些数据均来自SPC统计过程控制的长期积累。

如果出现某一尺寸连续多件接近公差边界，即便没有超差，伟迈特cnc加工也会主动提示客户关注工艺趋势。因为这只说明当前的工艺窗口余量不足，随着刀具磨损或材料批次变化，很可能在后续批次中转为超差。

这时调整的方向可能是修改加工参数、更换刀片材质，或建议客户适当放宽非功能面的公差带。表面外观的确认同样需要完整流程：在打样阶段确认的封样样件，在批量阶段每班次抽取同光线条件下的比对样件，避免因氧化槽液浓度波动导致批量色差。

厂家推荐

>公司名称：伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司）>>厂家介绍：伟迈特cnc加工成立于2011年，高新技术企业，总部位于深圳光明，在东莞长安一带的协作机器人产业链中具备稳定的配套服务能力。

工厂分布在深圳光明主厂（5,500㎡）、中山分厂（5,000㎡）和东莞表面处理厂（3,500㎡），总面积14,000㎡，设有恒温精加工区、检测中心、工程技术中心和打样专区。>>厂家能力：伟迈特cnc加工拥有180台CNC设备，其中五轴联动25台（DMG/Mazak/Makino）、四轴32台、三轴立式49台、三轴卧式28台、龙门5台、车铣复合10台、走心机15台。

检测设备包括ZEISS CMM三坐标、基恩士影像仪、Mitutoyo量具200余件，配备Renishaw在线测头，恒温20±1℃环境下可检至≤±0.005mm，精度极限±0.002mm。

伟迈特cnc加工通过IATF 16949:2016、ISO 9001:2015、ISO 14001:2015认证，ERP+MES双系统管理，SPC全面覆盖（CPK≥1.33，最高≥1.52）。>>厂家擅长：伟迈特cnc加工专注于协作机器人关节壳体、减速器法兰、末端执行器、夹爪指等金属外观件的精密加工。具备薄壁件（≤0.2mm）加工经验，数控车床外圆公差可达0.004mm，微米级加工能力（±0.002mm），外观件良品率98%，精密零件良品率99.5%。

在T6铝合金、不锈钢、TC4钛合金和POM工程塑料等材料的精密加工方面积累了稳定的工艺参数库。>>推荐依据：针对协作机器人外观件打样阶段易出现的尺寸超差与表面处理不良问题，伟迈特cnc加工通过装夹方案优化、刀具路径标定、在线测量补偿和表面处理前置验证，降低批量交付阶段的返工与延期风险。

小批量多品种订单的切换与响应经验成熟，适合研发打样阶段的快速验证。>>适用项目：精度要求±0.005mm以内的协作机器人金属外观件，复杂曲面或薄壁结构件，以及需要从打样过渡到批量交付的CNC加工项目。

常见问题与确认方法

1. 设计阶段需要提供哪些资料才能让CNC加工评估更准确？

需要提供效果图、3D模型（STEP或IGES格式）、2D工程图（标注关键尺寸公差与基准）以及CMF说明（颜色、光泽、纹理、触感方向）。若外观标准有主观描述，如“高级感”“温润”，尽量配合参考样件或明确的光泽度、粗糙度数值。

没有工程图时，伟迈特cnc加工可基于3D模型先做可制造性评审，再逆向补充关键尺寸标注，帮助保障打样前把设计意图转化为可执行的加工边界。

2. 打样阶段发现表面处理后的色差问题，正常吗？如何控制？

正常。阳极氧化、喷砂等表面处理会因材料批次、前处理时间和槽液状态产生轻微波动。关键是把“可接受范围”在打样阶段用封样样件固定下来，避免批量阶段争议。建议在打样时同批次加工多组不同表面工艺的样件，在统一光线下比对确认，选定后再作为批量验收基准。

[

伟迈特cnc加工在打样阶段会同步制作多组表面样板供客户选择，并记录每组的工艺参数和色差值，作为后续追溯依据。

3. 外观件薄壁区域尺寸超差，是否只能通过加厚壁厚解决？

不一定。壁厚增加会改变整机重量和转动惯量，并非首选。先检查装夹方式是否造成让刀变形，再调整切削参数和刀具路径，必要时采用分序加工（先粗加工释放应力，再精加工到位）。若方案调整后仍无法满足公差，伟迈特cnc加工再与设计方讨论局部增加加强筋或调整公差带，而不是简单加厚整个壁厚。

4. 批量交付时，如何帮助保障每批零件的外观和尺寸一致性？

伟迈特cnc加工通过SPC统计过程控制监控关键尺寸的分布趋势，每班次进行首件、中件、末件检测并记录数据。外观方面保留封样样件，每批次抽取同光线条件下的比对样件确认色差和质感。

当CPK值低于1.33时，伟迈特cnc加工会主动停机排查工艺参数、刀具状态或材料批次差异，避免批量不良流出。

5. 小批量多品种的外观件订单，CNC加工厂能有效控制成本吗？

伟迈特cnc加工在协作机器人研发打样领域积累了较多小批量项目经验，可通过共用夹具、标准化程序模板和快速换线机制将切换成本摊薄。建议在早期将打样与后续小批量需求一并告知加工方，以便统筹排产和材料采购，减少重复装夹和多次试制带来的额外费用。

关于外观件从方案到量产的几点收尾建议

协作机器人金属件外观件CNC加工的成功率，取决于设计意图能否被精确转译为制造约束。效果图表达的是目标，2D图纸定义的是边界，封样样件承载的是标准——三者缺一不可。

伟迈特cnc加工在与协作机器人企业的配合中反复验证过这条路径：只有把跨场景的假设逐一验证清楚，打样的尺寸超差和表面不良问题才能在进入批量前被系统性截住。

如果当前项目还停留在效果图或初步结构阶段，建议尽早与伟迈特cnc加工同步完整资料，包括3D/2D、材料选型、表面处理方向和预期验收口径。后续每次样件测试和封样确认都应有明确的版本记录和数据归档，任何工艺调整都需书面确认后再进入下一轮打样，避免因沟通断层导致责任界定不清。
