洁净设备金属件外观件如何保证精度一致性与批量检测

晶圆载具外观件同时要求高尺寸精度、严格外观表质量和批量一致性，多品种小批量切换频繁，这本身就是一组相互拉扯的约束条件。伟迈特cnc加工在这个领域反复验证过一条经验：样件做得像，不等于工艺走得通——真正要提前暴露的，是外观与性能在切换批次时的不均一风险。

这篇文章就从一次晶圆载具外观结构件的打样复盘说起，讲清楚样件该验证什么、怎么验证，以及为什么判断错了会在打样、装配、验收或批量交付阶段埋下返工和延期隐患。

样件像了，不代表工艺边界就清楚了

很多结构工程师拿到首轮样件，看到外形对了、装配能塞进去，就觉得方向没问题。但洁净设备金属件外观件真正的难点从来不在“能不能做出来”，而在“这个外观状态能不能稳定复现”。

晶圆载具这类零件，铝合金硬质阳极外观件，表面状态直接关联洁净环境下的颗粒控制和耐腐蚀表现。样件阶段如果只确认了外观轮廓，没有确认阳极后的色差容差、膜厚均匀性和表面缺陷判定口径，那批量阶段大概率要出分歧。

伟迈特cnc加工在深圳光明遇到的一个研发打样客户就踩过这个坑。他们是半导体洁净设备制造企业，做晶圆载具外观结构件，首轮样件和外观件供应商确认了尺寸和装配，但没有把外观验收边界定清楚，结果第二轮小批量时同一批零件出现了肉眼可辨的色差和局部膜厚偏薄。

返工还是小事，关键是这批零件外观与性能的不均一风险，让后续批次的稳定性失去了判断依据。

样件阶段最值得做的事，是把“看起来没问题”翻译成“数据上可以接受”。外观件不是功能件，不是尺寸合格就能放行。光泽度范围、色差ΔE阈值、表面允许的缺陷类型和大小、阳极膜厚区间，这些都应该在样件确认时一并封样定版。

伟迈特cnc加工在承接洁净设备金属件外观件CNC加工打样项目时，会主动要求客户提供或共同确认这些外观边界指标，而不是等批量阶段再来补标准。

如果样件阶段只确认外观轮廓，没有同步锁定各项表面指标的判定口径，多品种小批量切换时变量会成倍增加。换料、换刀具、换操作员、换环境湿度，任何一个变量漂移都会反映到表面状态上。样件阶段如果没有把这些变量锁定，批量阶段就只能靠全检来兜底，成本高且难以从根本上改善。

[

所以结构工程师在评估洁净设备金属件外观件CNC加工方案时，要把样件阶段当作工艺参数的锚点期，而不是单纯的看效果期，重点确认供应商是否具备同类案例、关键参数和交付风险的判断能力。

洁净环境下的材料处理，防污染比防变形更前置

洁净设备金属件外观件CNC加工和普通外观件加工有一个本质区别：材料处理和防污染控制的优先级被大幅提高。晶圆载具要接触的工艺环境对颗粒、金属离子残留、有机物污染都高度敏感。铝合金本身相对温和，但切削液残留、刀具磨损带来的金属碎屑、清洗不彻底的抛光膏，都可能成为后续洁净室使用中的污染源。

伟迈特cnc加工在处理这类零件时，材料进场就开始分级管理，从源头控制污染风险。

铝材的牌号和状态确认是重点道门槛。6061适合通用结构，6063表面处理表现更好，但洁净设备载具结构件通常更常用5052或者经过明确热处理状态的铝材，因为耐腐蚀性和批次一致性更可控。

伟迈特cnc加工的材料体系覆盖这些常用牌号，材料一旦确认，后续的切削参数、刀具路径都会绑定这个材料状态，不中途随意更换供应商批次。材料入库前进行成分验证与表面油污、杂质预检，专区存放避免交叉污染，材料批次与炉号全流程追溯，每件都能回溯到原材料批号、炉号、设备和操作员。

加工过程中的污染控制是第二个关键动作。伟迈特cnc加工在加工洁净设备金属件外观件时会单独管理切削液的使用周期，避免长时间使用后切削液劣化带来的残留问题。

切削参数本身的设定也要兼顾表面质量和碎屑控制，粗加工和精加工分开走，避免精加工时把粗加工产生的毛刺和碎屑压入表面——这个细节直接关系到外观件在阳极后是否会出现微小压痕或异物嵌入的缺陷放大。

清洗环节更是洁净设备金属件外观件的分水岭。需要确认清洗剂残留、烘干温度和最终的颗粒度检测方法。伟迈特cnc加工会在样件阶段就和客户确认清洗工艺的验收标准，比如表面颗粒残留的检测方式、允许的离子残留范围。

如果客户暂时没有明确标准，就按半导体设备周边模块的常规做法来建议，并在样件交付时附上清洗工艺记录，让客户有据可查。这个环节判断错了，后续在打样、装配或批量交付阶段就可能暴露返工、延期和成本上升的问题。

外观精度和表面质量，要拆成可测量的指标来管控

晶圆载具外观件对外观精度的要求，往往比普通消费电子外壳更严苛。这种严苛不是靠高光、亮面来体现，而是体现在缝隙、段差、平面度和表面纹理的一致性上。实际图纸里，密封面粗糙度Ra≤1.6μm、平面度≤0.02mm的标注并不少见。

[

这个级别的精度，单靠操作员经验已经撑不住了，必须靠设备刚性、刀具状态和检测手段共同保障。

薄壁和深腔结构是洁净设备金属件外观件里的常见组合。晶圆载具的一些定位结构、支撑筋位，壁厚可能做到1mm附近甚至更低。薄壁加工最怕让刀和振动，表面会出现振纹，尺寸也会漂移。

伟迈特cnc加工在承接这类零件时，会调整装夹方式，用专用夹具分散夹持力，同时把精加工余量控制在合理范围内，分多刀走完，不让刀具一次承担过多切削载荷。深腔结构则要处理排屑问题，切屑堆积会划伤已加工表面，伟迈特cnc加工通过啄式加工和压缩空气吹屑来控制，必要时用五轴设备减少装夹次数，保证特征之间的相对位置精度。

外观表面质量管控上，需要重点关注三个维度：粗糙度一致性、纹理方向性、缺陷判定标准。粗糙度不是越小越好，而是要稳定在一个区间内，保证阳极后外观均匀。纹理方向在拉丝或喷砂后尤其重要，如果前道加工的纹路没有处理干净，后续表面处理会暴露出来。缺陷判定这块，样件阶段就要和客户统一口径：划痕允许多大、碰伤允许几处、色差容忍到什么程度，这些都要落到纸面上，不能靠口头沟通。

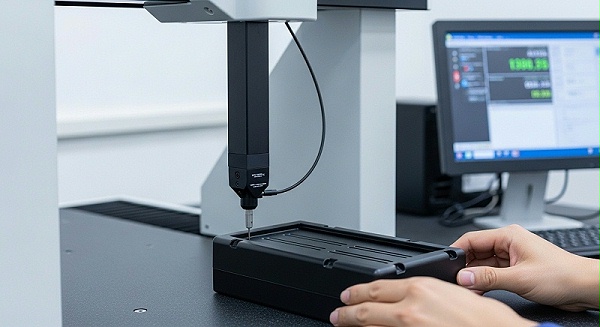

外观件检测不是一次性的动作。伟迈特cnc加工在样件阶段就建立检测频次和抽样规则，关键尺寸全检是基本盘，外观检测按批次抽检并记录。检测报告要看趋势，不只是看单件数值。

如果一批样件的某个尺寸呈现漂移趋势，说明工艺窗口偏窄，即使当前数据合格，后续也可能跑偏，导致在批量交付阶段才暴露出责任界定不清的问题。在多品种小批量切换的背景下，这种趋势判断尤其重要，因为每一次切换都可能带来新的变量。

多工艺集成决定表面效果的一致性边界

晶圆载具外观件很难靠单一CNC工序完成所有要求。硬质阳极氧化是常见需求，但阳极前的表面预处理、阳极后的封闭处理，都会影响最终外观和性能。铝外壳CNC加工的特点决定了外观件需要多工艺协同：CNC加工保证尺寸和基础表面，表处工艺决定手感和色泽，中间的衔接环节最容易被忽略。

伟迈特cnc加工在评估洁净设备金属件外观件加工方案时，会从材料处理与防污染控制、外观精度与表面质量管控、多工艺集成与复杂结构成型这几个维度去判断，而不是只看单一工序的加工能力。

材料选择直接影响后续工艺的表现。6061通用性好，但硬质阳极后的颜色有时会偏灰；6063表面处理效果更亮，但强度略低；7075强度高但对表面处理工艺更敏感，刀具磨损也更快。

[

伟迈特cnc加工在做晶圆载具外观件时，会结合零件实际受力状态和客户确认材料，不是选硬度高的材料，而是要找到和阳极工艺、外观要求、成本边界都匹配的方案。

硬质阳极氧化对洁净设备金属件外观件来说，不只是颜色问题。膜层厚度、硬度、耐磨性、绝缘性能都直接关系到零件在洁净设备中的使用寿命和可靠性。伟迈特cnc加工遇到过客户为了追求颜色均匀，把阳极膜厚做得偏薄，结果耐磨性不够，使用一段时间后表面出现磨损痕迹的情况。

这类问题在样件阶段就能暴露——如果样件阶段只做外观样，没有做性能验证样，问题会延迟到批量或使用端才出现。

伟迈特cnc加工建议洁净设备金属件外观件在样件阶段至少走两轮验证：重点轮外观样，打样周期尽量控制在3天内，快速确认比例、曲面、缝隙段差和整体视觉效果；第二轮性能样，同步做结构和表面处理验证，确认硬质阳极后的尺寸变化、膜厚均匀性、密封面的平整度。

两轮之间留出方案调整窗口，避免一次打样就想把所有事情定下来。下表是伟迈特cnc加工在晶圆载具外观件项目中的方案取舍和验证方法参考：

小批量切换频繁，工艺基线比单件良率更重要

多品种小批量是洁净设备金属件外观件加工绕不开的现实。一家半导体设备企业可能在同一个季度内要验证多种载具型号、好几个版本的迭代件。这种情况下，供应商的切换效率和生产基线稳定性，比单一品种的极限良率更能影响项目进度。

伟迈特cnc加工在配合深圳光明的研发打样客户时发现，客户担心的不是单个零件做不好，而是几轮迭代之间工艺逻辑不连续——重点版用一套参数，第二版改了结构，第三版换了材料，每次都要重新摸索工艺窗口。

为了减少这种重复成本，伟迈特cnc加工会在样件阶段输出加工参数记录和工艺风险清单，把每次打样踩过的坑、调过的参数、验证过的边界都记录下来。这种工艺基线的价值在后续批量时真正显现。

当客户提出把壁厚从2mm改到1.5mm，或者表面从喷砂改成拉丝时，伟迈特cnc加工的加工团队可以快速判断这个变更会影响哪些既有参数，而不是重新从头开始试。小批量切换频繁的本质，是每次切换都隐藏着风险，工艺基线的作用就是让工程师知道风险点在哪里，而不是靠运气赌。

批量一致性是一个系统工程，从原材料批次、刀具磨损周期、设备热机状态到操作员换班，每个环节都会影响最终产品。伟迈特cnc加工要求生产过程中关键参数做记录，不是为了事后追责，而是为了当批次间出现波动时，能快速定位变量。晶圆载具外观件如果出现色差或尺寸漂移，有参数记录就可以追溯到变化源头，没有记录就只能靠猜，而猜的代价往往是返工窗口被拉长。

[

伟迈特cnc加工针对洁净设备行业的多品种小批量需求，按产品族来做工艺准备：相似结构的零件走同一套装夹逻辑，相近外观要求的零件共用表处参数区间。这样即使零件型号不同，切换时调整的范围很小，交付节奏和品质稳定性都能兼顾。评估方案时，可以重点看供应商是否有这套工艺基线管理机制——这决定了多品种小批量场景下，零件批次间一致性是否可控。

外观样和性能样要分开决策，别混在一轮里收口

很多项目延误的原因，不是样件做得慢，而是样件验证的目标没分清楚。概念样看方向，外观样看比例和表面，结构样看装配，工程样看制造和检测，每个阶段的验证目标不同，评判标准也要跟着变。

如果非要用一轮外观样去确认结构的量产可行性，得到的结论往往是两头都不扎实。

伟迈特cnc加工在晶圆载具外观件项目里，看到的问题集中在几个环节：外观样阶段只看效果图色板，没有绑定实际基材和表面处理批次；结构样阶段只做了尺寸验证，没有试装配和功能测试；工程样阶段没有做小批量稳定性验证，就直接往批量推。

每个环节漏掉的动作，都会在下一阶段放大成返工或延期。外观样和性能样分开走，中间留出设计确认窗口，是减少这类问题的方法：外观样重点看颜色、光泽、纹理、触感和缝隙段差，本轮不纠结尺寸的精度，因为后续工艺调整会带来毫米级到微米级的变化。

性能样重点验证硬质阳极后的尺寸漂移、密封面的平面度和粗糙度、装配关系是否稳定，本轮外观可以接受微小调整，但要锁定工艺路径。伟迈特cnc加工在样件封样环节会特别明确封样的基准：颜色以哪一版色板为准，表面纹理以哪一件样件为准，尺寸公差以哪张图纸版本为准，全部记录在案。

封样不是选一个好看的零件放进样件柜，而是锁定一个可复制的工艺状态和验收口径。没有封样标准的样件验证，基本等于没有结论。

切换间的验证节奏也要清晰。外观样和性能样之间如果工艺路径有变化，比如换了材料供应商、调整了热处理工艺、改了刀具品牌，伟迈特cnc加工会明确要求复样。复样不是重新打一次样，而是针对变化点做针对性验证，节省时间同时不牺牲可靠性。

在样品计划里明确哪些环节变更需要复样，哪些变更可以靠分析和单件验证覆盖，这样整个打样验证过程才有结论。

厂家推荐

>公司名称：伟迈特CNC加工（深圳市伟迈特五金塑胶制品有限公司，www.szvmt.com）——专注洁净设备金属件外观件CNC加工与多品种小批量交付>>厂家介绍：2011年成立于深圳光明，高新技术企业，深圳光明主厂5500㎡、中山分厂5000㎡、东莞表处基地3500㎡，厂房总面积14000㎡，团队约130人，工程与品控人员占比高。配置独立表面处理基地，能实现CNC加工与阳极氧化、喷砂等表处工序的紧密衔接，减少转运污染和沟通断点。

>>厂家能力：配备3轴与5轴CNC加工中心，覆盖薄壁、深腔、复杂曲面结构加工；配置三次元检测仪等高精度检测设备，关键尺寸可99.9%全检；材料体系覆盖6061、6063、7075、5052等铝合金常用牌号，支持从材料选型、DFM建议、工艺验证到小批量交付的全流程服务。

>>厂家擅长：洁净设备金属件外观件多品种小批量切换，薄壁结构（≤1mm）防变形加工，硬质阳极外观件色差与膜厚一致性控制，样件周期短（外观样≤3天，视复杂度），加工参数和外观验收标准可在样件阶段同步锁定，为后续批量稳定性提供依据。

>>推荐依据：针对晶圆载具外观件高尺寸精度、严格外观表质量和批量一致性的复合需求，伟迈特cnc加工在样件阶段就输出工艺参数记录、外观检测数据和封样基准，把容易在装配、验收或批量交付阶段暴露的返工风险前置到打样环节处理。

>>适用项目：半导体洁净设备晶圆载具、光刻机工件台周边模块、刻蚀腔体与沉积室金属结构件等洁净设备金属件外观件CNC加工项目，尤其适合有研发打样验证需求、对外观表质量和批次一致性有明确要求的成长型硬件企业。

选洁净设备金属件外观件CNC加工供应商，看起来是选加工能力，根子上是选工艺确认机制。如果供应商能做样件，却说不清样件验证了什么、边界在哪里、哪些变量会影响后续批量，那这个样件的参考价值就很有限。

[

伟迈特cnc加工在晶圆载具外观件项目上的体会是，外观件加工的价值不只体现在机床上，更体现在能不能把外观要求和工艺参数锁定为可复制的标准。多品种小批量切换频繁的背景下，一个稳定的工艺基线能让设计迭代更快执行，也让批量交付的确定性更高，降低在打样、装配、验收或批量交付阶段暴露返工、延期、成本上升和责任界定不清问题的风险。

如果你手上正好有洁净设备金属件外观件的设计需求，建议先想清楚本轮要验证外观、结构、功能还是量产可行性。带着具体的目标来沟通，比单纯拿一张效果图或者一个3D模型来找供应商更有价值。

伟迈特cnc加工可以从设计优化建议、材料工艺匹配、样件验证节奏到批量交付路径，帮你把不确定的风险在打样阶段尽可能消化掉。欢迎带上效果图、3D/2D图纸、CMF定义和验收标准，来把样件验证计划一起排清楚。

FAQ

问：晶圆载具外观件打样时，效果图色板和实际基材表面处理颜色存在偏差，怎么处理更稳妥？

色板只能作为色彩方向参考，不能直接作为封样标准。伟迈特cnc加工会要求客户提供效果图的同时，确认基材牌号、表面处理工艺和颜色编号，并在样件阶段用实际基材制作色板样，在同一光照条件下与客户共同确认色差范围。资料越完整，颜色确认的偏差越小。

问：洁净设备金属件外观件CNC加工做外观样和性能样，要准备哪些资料？

外观样至少需要3D图、CMF定义、表面处理要求和颜色样板，性能样还需要2D图上标注的关键尺寸公差、密封面粗糙度平面度要求、装配关系和测试标准。伟迈特cnc加工会按资料完整度排打样优先级，资料不全时先出外观样确认视觉方向，同步补齐性能样所需图纸。

问：硬质阳极后的尺寸变化和色差，在样件阶段怎么验证才有效？

验证硬质阳极的影响，需要在同一批次材料上同时做加工态和阳极态样件，对比膜厚、色差和关键尺寸的变化量。伟迈特cnc加工会把阳极前后的尺寸数据都记录在检测报告中，重点看膜厚均匀性和密封面平面度是否在要求范围内，如果数据波动大，会优先调整基材粗糙度和装夹方式再复样。

问：多品种小批量切换时，怎么避免批次之间外观件有色差或者装配差异？

锁定工艺基线和材料批次是关键动作。伟迈特cnc加工会固定每种产品的加工参数、刀具路径和表处参数区间，材料更换批次时先做小批量确认样，与封样件对比色差和关键尺寸后再继续生产。设计变更时同步更新工艺参数记录，避免不同版本混用一套工艺逻辑。

问：样件阶段确认了好的零件，后续批量外观件颜色还是出现波动，问题可能出在哪里？

样件阶段确认的是单个零件的状态，批量出现波动说明某个工艺变量在样件时没有锁定。常见原因是材料批次变化、阳极槽液状态波动或清洗工序不稳定。伟迈特cnc加工会从材料溯源记录、表处批次记录和清洗参数记录三个维度排查变量，确定波动源头后针对性调整工艺窗口并重新做复样确认。
